ADAPTATOR DE FIBRĂ OPTICĂ OEM și Aprovizionare în vrac
Un partener de încredere pentru aprovizionarea adaptoarelor cu fibră optică pentru produsele și proiectele dvs
Sursă de adaptoare standard, hibride și multi-fibră pentru rețele de telecomunicații, sisteme FTTH, centre de date, echipamente de distribuție de fibră și produse de conectivitate OEM.
Evolux furnizează adaptoare de fibră optică SC, LC, FC, ST, E2000, MU, MT-RJ și MPO/MTP în configurații unic-mod, multimod, UPC, APC, simplex, duplex și multi-fibră.
Indiferent dacă achiziționați cuple standard de fibră optică pentru distribuție, potriviți adaptoare la o BOM de proiect sau dezvoltați o gamă de produse cu etichetă privată-, echipa noastră vă poate ajuta să confirmați configurația necesară înainte de eșantionare și producție în volum.
01
Configurații standard și personalizate
Selectați interfața conectorului, modul de fibră, tipul de lustruire, configurația portului, structura carcasei și ambalajul necesare pentru aplicația dvs.
02
Exemplu-la-Asistență pentru producție
Evaluați potrivirea produsului, compatibilitatea, aspectul și cerințele de performanță aplicabile înainte de a trece la producția în vrac.
03
Etichete și ambalaje OEM
Etichetele specifice-clientului, numerele de model, codurile de bare, siglele și ambalajele pot fi discutate pentru comenzile-private și de distribuție.
04
Comenzi mici-lot și volum
Asistența este disponibilă pentru evaluarea eșantioanelor, personalizarea în-loturi mici și achizițiile în bloc-pe bază de proiecte.
Configurați adaptorul de fibră optică pentru aplicația dvs. exactă
Selectarea unui adaptor de fibră optică implică mai mult decât potrivirea numelui conectorului. Interfața conectorului, tipul de lustruire, modul de fibră, densitatea portului, manșonul de aliniere, structura de montare și designul carcasei pot afecta compatibilitatea cu rețeaua, panoul sau echipamentul în care va fi instalat adaptorul.
Trimiteți-ne cerințele dumneavoastră tehnice, fișa tehnică existentă, desen sau eșantion fizice. Vom revizui configurația înainte de a aranja mostre sau producție.
Interfață conector
Alegeți interfața de conector care se potrivește rețelei dvs. de fibră, echipamentului sau sistemului de panouri.
Opțiunile disponibile includ:
- SC
- LC
- FC
- SF
- E2000
- MU
- MT-RJ
- MPO/MTP
- Adaptoare hibride
Pentru adaptoarele hibride de fibră optică, vă rugăm să specificați interfața de conector necesară pe fiecare parte.
Modul Fibră
Selectați modul de fibră care se potrivește ansamblurilor de cabluri conectate și cerințelor de transmisie a rețelei.
Opțiunile disponibile includ:
- Unic{0}mod
- Multimod
- Configurații OM3
- Configurații OM4
- Opțiuni specifice-aplicației
Vă rugăm să furnizați modul de fibră sau specificația cablului existent atunci când solicitați mostre sau o ofertă.
Tip polonez
Confirmați tipul de lustruire a conectorului cerut de componentele de fibre conectate și de interfețele echipamentelor.
Opțiunile comune includ:
- UPC
- APC
- UPC-la-UPC
- APC-la-APC
- Configurații de lustruire hibridă
Pentru adaptoarele hibride, vă rugăm să specificați tipul de lustruire necesar pe ambele părți, acolo unde este cazul.
Configurare port
Selectați configurația portului în funcție de tipul conectorului, densitatea panoului și mediul de instalare.
Configurațiile disponibile pot include:
- Simplex
- Duplex
- Quad
- Multi-port
- Multi-fibre
Vă rugăm să furnizați numărul necesar de porturi și aplicația de panou, astfel încât să putem confirma o structură de adaptor compatibilă.
Structura de montaj și carcasă
Alegeți structura de montare și carcasă în funcție de deschiderea panoului, metoda de instalare și mediul de operare.
Structurile disponibile pot include:
- Flanșată
- Fără flanșe
- Încadrați-
- Montare-șurub
- Obloane
- Carcasa metalica
- Carcasa din plastic
Vă rugăm să furnizați decupajul panoului sau dimensiunile adaptorului existent atunci când compatibilitatea mecanică este critică.
Manșon de aliniere
Selectați manșonul de aliniere în funcție de tipul conectorului, materialul virolei și performanța de conectare necesară.
Opțiunile disponibile pot include:
- Manșon din ceramică
- Manșon metalic
- Maneca despicata
- Mânecă solidă
- Opțiuni specifice aplicației-manșonului
Dacă este necesar un anumit material pentru manșon, includeți-l în specificația tehnică sau în anchetă.
Configurare MPO/MTP
Adaptoarele pentru fibră optică MPO/MTP necesită mai multe detalii de configurare pentru a asigura compatibilitatea cu sistemul complet de fibre multi-.
Vă rugăm să specificați:
- Număr de fibre
- Orientare cheie
- Polaritatea necesară
- Structură cu flanșe sau fără flanșe
- Culoarea carcasei
- Aplicație cu panou sau casetă
Genul conectorului trebuie de asemenea confirmat acolo unde afectează ansamblul cablului complet.
Locuințe la comandă și identificare
Personalizați aspectul adaptorului, identificarea și ambalajul conform mărcii dvs. sau cerințelor de distribuție.
Opțiunile disponibile pot include:
- Culoarea carcasei
- Culoarea capacului de praf
- Marcarea produsului
- Eticheta clientului
- Numărul modelului
- Cod de bare
- Ambalaj interior
- Marcajul exterior al cartonului
Disponibilitatea personalizării și MOQ depind de structura produsului și de cantitatea comenzii.
PROCES DE FABRICARE ADAPTATOR FIBRA OPTICA
Cum sunt fabricate adaptoarele de fibră optică?
Fabricarea adaptorului pentru fibră optică necesită dimensiuni precise ale carcasei, reținere stabilă a conectorului și aliniere precisă între interfețele de fibră conectate.
Procesul exact de producție variază în funcție de tipul adaptorului, materialul carcasei, structura de montare și metoda de aliniere. Fiecare comandă ar trebui să fie fabricată în conformitate cu specificațiile produsului, desenele și cerințele de inspecție aprobate.

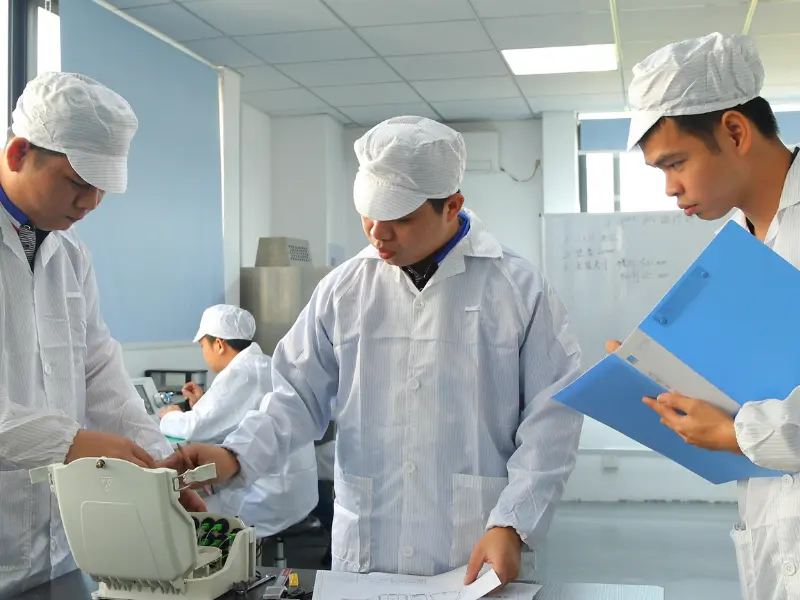

Specificații și inspecția materialelor
Înainte de producție, desenul produsului, configurația adaptorului și cerințele de comandă sunt revizuite și confirmate.
Carcasele de intrare, manșoanele de aliniere, clemele de montare, obloanele, capacele de praf și alte componente sunt inspectate pentru:
- Dimensiuni corecte
- Material si culoare
- Starea suprafeței
- Curăţenie
- Integritatea componentelor
- Identificarea modelului și a lotului
Desenul, eșantionul sau specificația aprobate sunt utilizate ca referință de producție și inspecție.

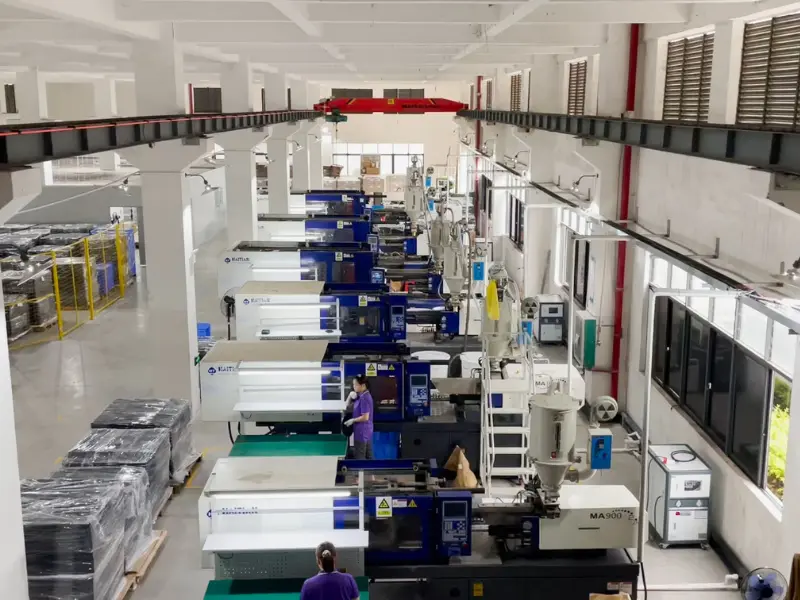

Turnarea și prelucrarea carcasei
Carcasele adaptoarelor din plastic sunt turnate în funcție de interfața de conector necesară, structura de montare și culoarea de identificare.
Corpurile adaptoare metalice pot necesita prelucrare, formare sau tratament de suprafață, în funcție de designul produsului.
Carcasa este inspectată pentru:
- Precizie dimensională
- Defecte de suprafață
- Flash sau deformare
- Structura cu flanșă și clemă
- Conector-geometrie de intrare
- Compatibilitate-montarea panoului
Pregătirea componentelor de aliniere
Pentru SC, LC, FC, ST, MU, E2000 și alte adaptoare pe bază de ferule-, manșoanele de aliniere ceramice sau metalice sunt curățate și pregătite pentru instalare.
Pentru adaptoarele de fibră optică MPO/MTP, pregătirea se concentrează pe:
- Orientare cheie
- Poziţionarea conectorului
- Structura de retenție
- Configurația flanșei
- Geometria carcasei
- Compatibilitate cu panouri
Toate componentele trebuie să rămână curate și fără deteriorare înainte de asamblare.

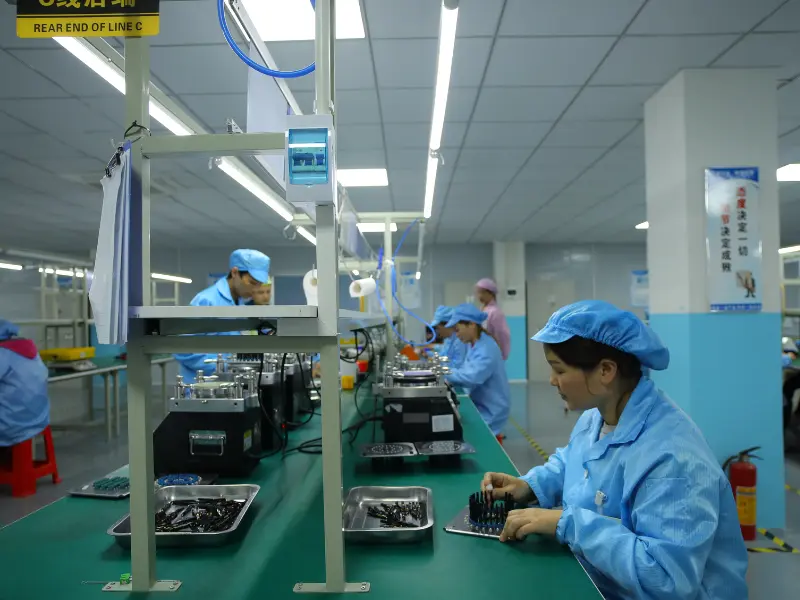

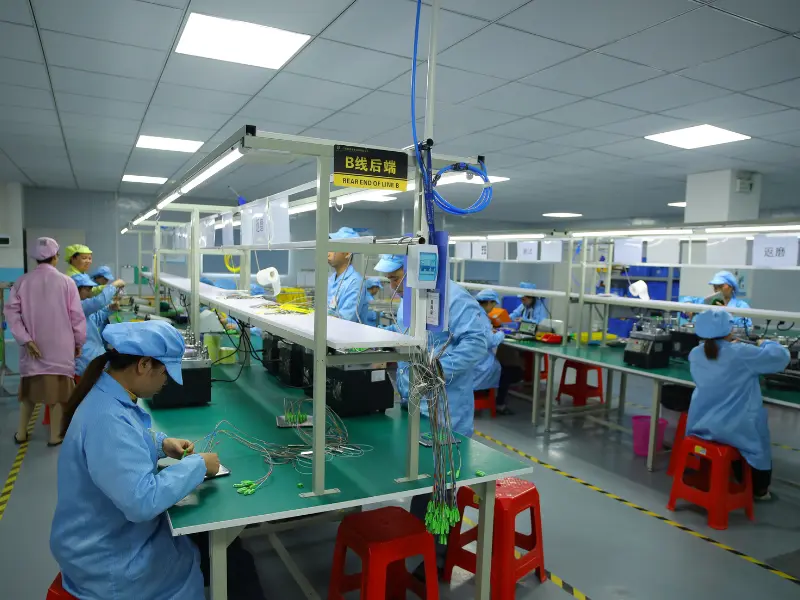

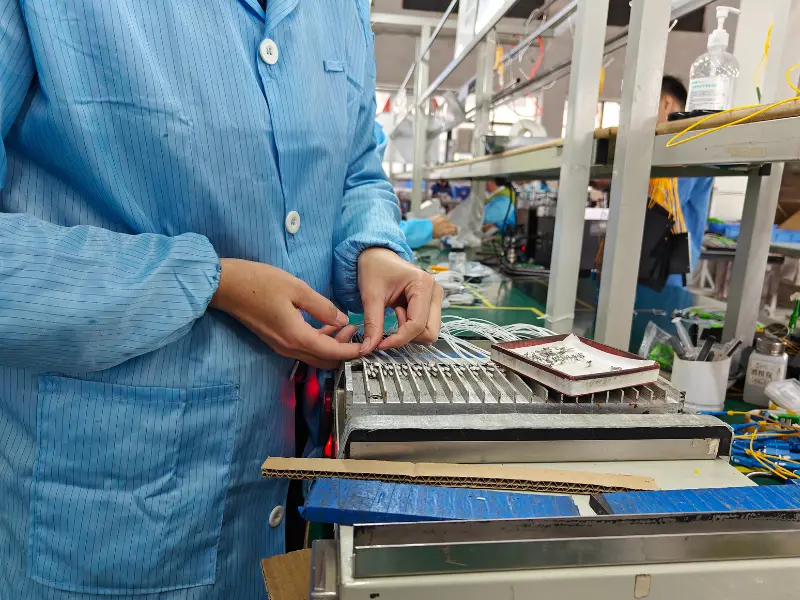

Ansamblu adaptor de precizie
Carcasa, componentele de aliniere și accesoriile de montare sunt asamblate în conformitate cu proiectul de produs aprobat.
Asamblarea poate include:
- Instalarea manșonului de aliniere
- Îmbinarea secțiunilor de locuințe
- Instalarea clemelor sau șuruburilor de montare
- Montare obloane și capace de praf
- Se confirmă orientarea cheii
- Aplicarea marcajelor produselor
Asamblarea controlată ajută la prevenirea deplasării manșonului, deteriorarea carcasei și instalarea incorectă a componentelor.

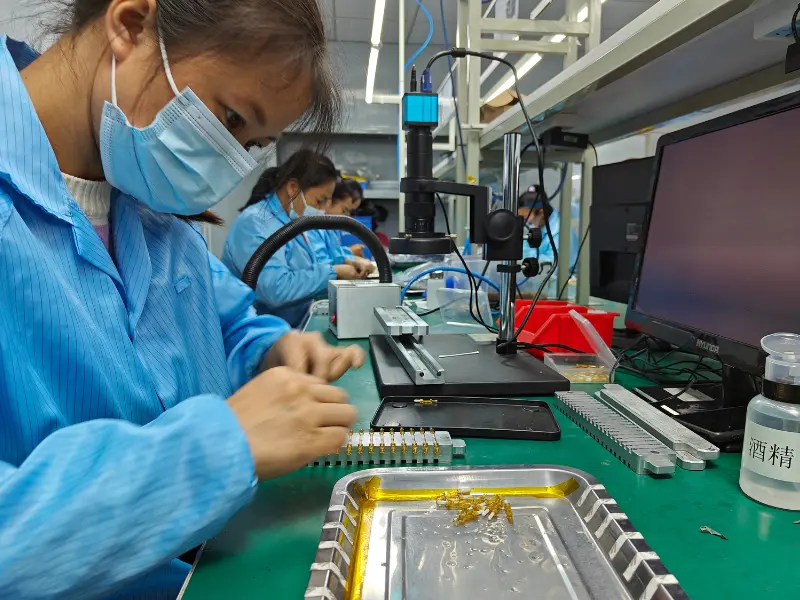

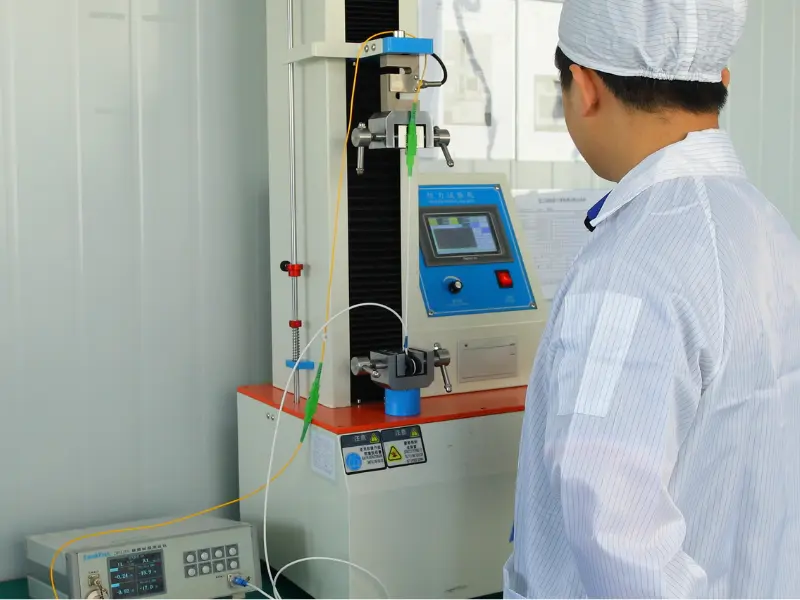

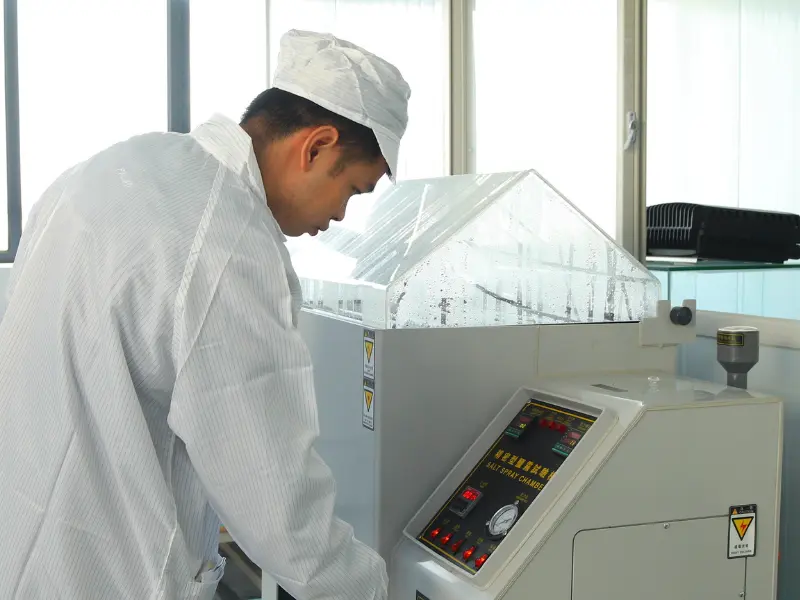

Verificare mecanică și optică
Adaptorul asamblat este inspectat pentru a confirma compatibilitatea mecanică, stabilitatea structurală și performanța optică aplicabilă.
Inspecția și testarea pot include:
- Dimensiuni de gabarit
- Potrivire panou
- Introducerea și retragerea conectorului
- Reținerea conectorului
- Funcționarea obturatorului
- Orientare cheie
- Pierderea-inserării perechilor asociate
- Repetabilitate a conexiunii
- Durabilitatea împerecherii
- Testarea de fiabilitate a mediului
Cerințele de testare și limitele de acceptare depind de modelul adaptorului și de specificațiile clientului.

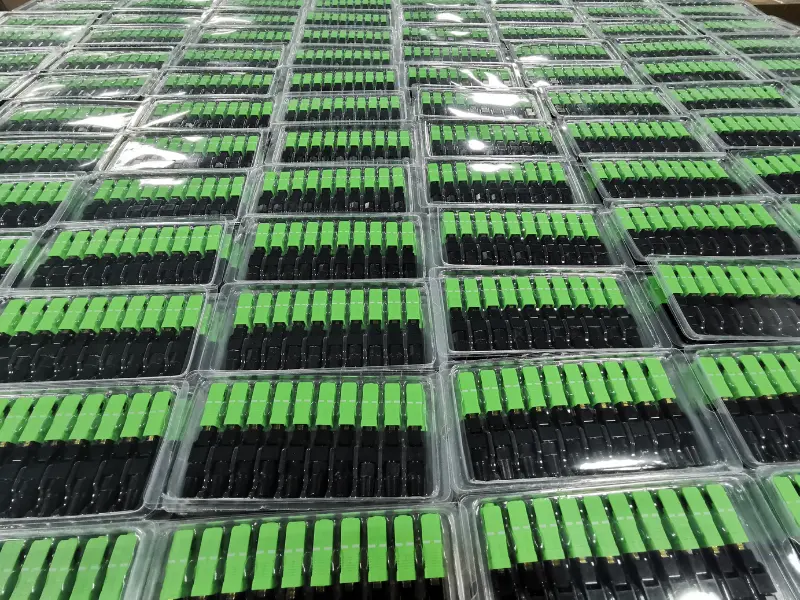

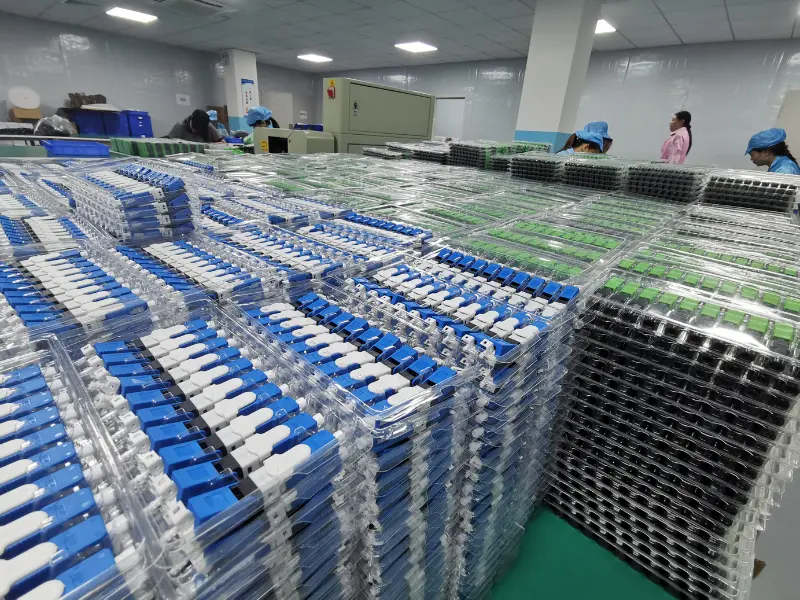

Curățare, inspecție finală și ambalare
După asamblare și testare, adaptorul este curățat pentru a îndepărta praful, particulele și reziduurile de producție.
Inspecția finală confirmă:
- Modelul corect al produsului
- Culoarea carcasei și a capacului de praf
- Starea suprafeței
- Curatenie interioara
- Precizia etichetelor și codurilor de bare
- Cantitatea produsului
- Metoda de ambalare
- Marcaje de carton
Adaptoarele calificate sunt ambalate în vrac, individual sau în ambalaje specifice-clientului înainte de expediere.
Adaptoarele de fibră optică (cunoscute și sub denumirea de cuple de fibră, adaptor de fibră) sunt proiectate pentru a conecta două cabluri optice împreună. Au un singur conector de fibră (simplex), conector de fibră duală (duplex) sau uneori versiuni cu patru conectori de fibră (quad). Adaptorul de fibră optică poate fi introdus în diferite tipuri de conectori optici la ambele capete ale adaptorului de fibră optică pentru a realiza conversia între diferite interfețe, cum ar fi FC, SC, ST, LC, MTRJ, MPO și E2000, și este utilizat pe scară largă în instrumentele ODF-uri, oferind performanțe superioare, stabile și fiabile.
Tipuri comune de adaptoare pentru fibră optică
Adaptor SC
Adaptorul SC (Conector de abonat) este un adaptor de formă pătrată-care utilizează un mecanism de împingere-tragere pentru conexiuni rapide și sigure. Este utilizat pe scară largă în rețelele de comunicații și telecomunicații de date.
Adaptor LC
Adaptorul LC (Conector Lucent) este un conector mic, de-densitate mare, cu un design push-pull. Este folosit în mod obișnuit în centrele de date și aplicațiile de telecomunicații în care optimizarea spațiului este crucială.
Adaptor ST
Adaptorul ST (Straight Tip) este un conector tip baionetă-cu un mecanism de răsucire-pornire/deplasare-. Deși mai puțin frecvent în instalațiile moderne, a fost utilizat pe scară largă în rețelele mai vechi.
Adaptor MTP/MPO
Adaptoarele MTP (Multi-Fibre Termination Push-on) și MPO (Multi{-Fibre Push-On) sunt utilizate pentru aplicații de-densitate mare. Acestea sunt adesea asociate cu optica paralelă și sunt utilizate în mod obișnuit în mediile centrelor de date pentru conexiuni de mare-viteză.
Adaptor FC
Adaptorul FC (conector ferulă) are un mecanism cu șuruburi-și este adesea folosit în echipamentele de testare și în unele rețele mai vechi de fibră optică. Este mai puțin frecventă în instalațiile moderne.
Adaptor MT-RJ
Adaptorul MT-RJ (Mechanical Transfer-Registered Jack) este un conector duplex cu ambele fibre într-un singur factor de formă mic. Este folosit în mod obișnuit în aplicațiile de rețea în care spațiul este o problemă.
Aplicarea adaptorului de fibră optică
Rețea locală sau Internet
Acesta este utilizat pentru a instala rețele locale formate din cabluri de corecție. De exemplu, când vine vorba de rețele Ethernet, cablurile de corecție conectează dispozitivele printr-un adaptor de fibră optică sau un panou de corecție. Pe piață sunt disponibile multe tipuri și au diverse combinații și varietăți.
Terminare fibra optica
Acesta este folosit pentru a termina fibra optică și se găsește în mod obișnuit în aplicațiile de telecomunicații, LAN și CATV. Aceste adaptoare sunt de obicei folosite pentru a conecta un capăt al fibrei optice la un adaptor pentru terminare și un alt capăt al fibrelor de tip la capetele acestuia. În mod similar, rezilierea se poate face manual sau automat, în funcție de cerințele și dispozitivul dumneavoastră.
Rețele
Acesta este utilizat la instalarea sistemelor de rețea. Și în acest caz, cablurile de corecție sunt folosite pentru a conecta computere într-o rețea. Adaptorul de fibră optică poate fi utilizat cu o tavă de îmbinare pentru fibră optică, deoarece îi protejează de deteriorare. Cu toate acestea, aceste adaptoare sunt atașate la capătul fiecărui cablu pentru a se asigura că funcționează corect și eficient. În plus, atunci când instalați cabluri de rețea, este recomandabil să utilizați instrumente precum un dispozitiv de dezimbrare și sertizare. Cu aceste instrumente, toate firele din sistemul de rețea sunt tăiate, decupate și conectate corect. Mai mult, ar trebui să vă asigurați că este utilizat cablu-ecranat cu cupru (RG6), deoarece oferă o calitate mai bună a semnalului și minimizează interferențele de la alte dispozitive.
Sistem de securitate
Acesta este utilizat într-un sistem de securitate cu alarmă. Acest adaptor este conectat între alarmă și receptor, făcând posibil ca ambele dispozitive să comunice printr-o conexiune de rețea fără fir. Sistemul de securitate are întotdeauna nevoie de date fiabile, așa că adaptoarele de fibră optică sunt cele mai bune în acest scop.
Gradul ignifug al adaptorului
Inflamabilitatea UL94 este cel mai utilizat standard de inflamabilitate pentru materialele plastice. Este folosit pentru a evalua capacitatea de stingere a materialului după aprindere. În funcție de viteza de ardere, timpul de ardere și capacitatea anti-picurare, există multe modalități de a aprecia capacitatea de stingere. HB, V0, V1, V2 sunt diferite grade ignifuge, deoarece gradele lor sunt diferite, metoda de testare a rezistenței la flacără este, de asemenea, diferită, iar standardul de judecată de testare este, de asemenea, diferit. Gradele de ignifugare cresc treptat de la HB, V-2, V-1 la V-0.
Pierdere de inserție
Pierderea de inserție este, în general, necesară să fie mai mică de 0,2 dB. Dacă pierderea de inserție este prea mare, aceasta va afecta transmisia optică.
Durabilitate
Adaptorul cablului de fibră optică trebuie conectat și deconectat frecvent în timpul utilizării, astfel încât durabilitatea adaptorului ar trebui să fie mare. Standardul normal cere ca numărul de conectare și deconectare să poată ajunge de peste 500 de ori fără a afecta performanța.
Temperatura de lucru
-40 grade ~ 75 grade este intervalul normal de temperatură de lucru al adaptorului FC la ST.
Materialul manșonului de aliniere al adaptorului de fibră optică
Manșonul de aliniere este cea mai importantă parte a adaptorului de fibră optică. În general, se folosesc materiale metalice sau ceramice. Adaptorul de fibra optica din ceramica va avea un efect relativ bun. Deoarece structura cristalină a ceramicii este dură și nu este ușor de deformat, se poate obține o aliniere rapidă și o conexiune de înaltă precizie a fibrei capăt-la-față.
Alţii
Atunci când alegeți un adaptor de fibră optică, puteți selecta adaptoare de fibră optică de -calitate relativ înaltă și stabile prin factorii importanți de mai sus. Desigur, trebuie să luați în considerare și alți factori care afectează calitatea, cum ar fi rezistența la tracțiune și standardele de conformitate. Adaptoarele cu fibră optică sunt utilizate pe scară largă în camera de comunicații, fibră FTTH către casă, rețea locală, sistem de comunicații cu fibră optică, echipamente de transmisie pentru conexiune cu fibră optică, pregătirea pentru luptă pentru apărarea națională etc. Deși adaptorul de fibră optică este mic, calitatea sa afectează în mod direct întreaga legătură de fibră optică. Prin urmare, selecția adaptorului de fibră optică ar trebui să fie riguroasă și cuprinzătoare.
Sfaturi pentru adaptoarele de fibră optică
Pasul 1:Inspectați conectorul, componenta sau peretele de fibră optică cu un fibroscop.
Pasul 2:Dacă conectorul este murdar, curățați-l cu o tehnică de curățare uscată.
Curățătorie chimică:Folosind un dispozitiv de curățare a casetelor pe bază de bobină-cu presiune medie, ștergeți capătul conectorului de o cârpă de curățare uscată (o singură glisare per expunere) într-o direcție. Pentru conectorii lustruiți cu contact fizic în unghi (APC), asigurați-vă că întreaga suprafață frontală se potrivește cu cârpa de curățare. Curățarea chimică va elimina, în general, contaminarea din aer și ar trebui încercată mai întâi. Inspectați partea de capăt a conectorului pentru contaminare după curățare.
Pasul 3:Inspectați conectorul.
Pasul 4:Dacă conectorul este încă murdar, repetați tehnica de curățare uscată.
Pasul 5:Inspectați conectorul.
Pasul 6:Dacă conectorul este încă murdar, curățați-l cu o tehnică de curățare umedă, urmată imediat de o curățare uscată pentru a vă asigura că nu rămân reziduuri pe partea de capăt.
Curățare umedă: umeziți ușor o porțiune dintr-un șervețel fără scame cu soluție de curățare cu fibră optică (sau > 91% alcool izopropilic) și aplicând o presiune medie, ștergeți mai întâi partea de capăt de zona umedă și apoi pe o zonă uscată pentru a curăța eventualele reziduuri de pe suprafața de capăt. Pentru conectorii lustruiți APC, asigurați-vă că întreaga suprafață frontală se potrivește cu șervețelele de curățare. Curățarea umedă este mai agresivă decât curățarea uscată și va elimina contaminarea din aer, precum și reziduurile ușoare de ulei și peliculele.
Pasul 7:Inspectați din nou conectorul.
Pasul 8:Dacă contaminarea încă nu poate fi îndepărtată, repetați procedura de curățare până când suprafața finală este curățată.
Nota:Nu utilizați niciodată alcool sau curățare umedă fără o modalitate de a vă asigura că nu lasă reziduuri pe suprafața de capăt. Sau va cauza deteriorarea echipamentului.
Ghid definitiv de întrebări frecvente pentru adaptoarele de fibră optică
Î: Ce este adaptorul de rețea cu fibră optică?
Î: Ce înseamnă adaptor de fibră optică?
Î: Cum să curățați un adaptor de fibră optică?
Î: Cum să utilizați un adaptor de fibră goală?
Î: Ce este un adaptor de fibră goală?
Î: Adaptoarele de fibră optică sunt la fel ca și cuplele de fibră optică?
Î: Care sunt tipurile de adaptoare pentru fibră optică?
Î: Care sunt componentele cheie ale adaptoarelor de fibră optică?
Î: Care sunt beneficiile utilizării adaptoarelor de fibră optică?
Î: Cum se întrețin adaptoarele de fibră optică?
Î: Cum se selectează adaptoarele de fibră optică?
Î: Cum să curățați conectorii de fibră optică?
Î: Care este scopul unui adaptor de fibră optică?
Î: Ce este un adaptor de fibră optică LC?
Î: Care este diferența dintre adaptoarele monomod și multimod?
Î: Care este diferența dintre un adaptor masculin și cel feminin?
Î: Ce este un adaptor de fibră optică atenuată?
Î: Ce este un adaptor cu fibră optică cu conectare rapidă-?
Î: Care este pierderea de inserție a unui adaptor de fibră optică?
Î: Adaptoarele cu fibră optică durează mult?
