Soluție de cablare prin fibră pentru centrul de date Evolux
Creați un BOM pasiv de fibră gata-RFQ, cu trunchiuri și breakout-uri MPO/MTP, cabluri de corecție LC, opțiuni pentru un singur-mod OM3/OM4 sau OS2, adaptoare compatibile și etichetare specifice-proiectului.
Înființată în 2013
Publicarea profilului companiei
10+ ani
Experiența în industria fibrei optice este declarată la fața locului
Probele la vrac
Asistență pentru mostre,-loturi mici și comenzi în volum
documentație IL/RL
Proiecte finalizate
Cablări cu fibre de-densitate mare pentru camere de server, rețele de întreprindere și infrastructură cloud
Evolux furnizează conectivitate pasivă pentru proiectele de cablare cu fibră a centrelor de date, inclusiv cabluri de corecție LC, ansambluri de cabluri MPO/MTP, cabluri multimod OM3 și OM4, cabluri OS2 monomod-, adaptoare de fibră și pigtails. Gama acoperă corecțiile echipamentelor, legăturile cu cabinete, trunchiurile backbone, tranzițiile de breakout și mișcările, adăugările și modificările de cablare structurată. Operatorii de centre de date, integratorii de rețea, contractorii de cablare și distribuitorii pot achiziționa produse standard, pot solicita mostre sau pot pregăti o BOM de proiect pentru producție în loturi mici și în vrac. În calitate de producător de cabluri de fibră pentru centre de date și furnizor de ansamblu de cabluri de fibră optică OEM, Evolux poate revizui combinațiile de conectori, modul de fibră, lustruirea, lungimea, mantaua, culoarea, etichetarea și ambalajul. Cumpărătorii care plănuiesc o soluție de cablare MPO/MTP cu densitate mare-ar trebui să trimită interfața transceiver-ului, numărul de fibre, sexul și polaritatea împreună cu RFQ.
Produse de cablare prin fibră pentru centre de date cu specificații verificabile
Fișele de produse de mai jos folosesc nume, opțiuni și valori numerice publicate pe paginile produselor Evolux. Ofertele finale ar trebui să identifice gradul de pierdere selectat, maparea conectorilor și construcția cablurilor, deoarece nu toate opțiunile se aplică fiecărui ansamblu.

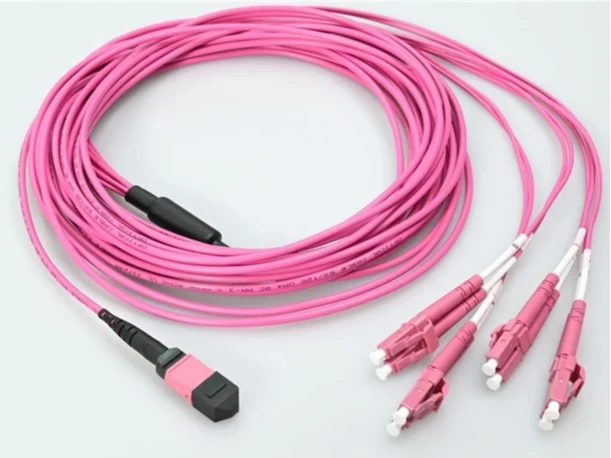

MTP mamă la 4 × LC UPC Duplex, 8-fibre OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Mai mic sau egal cu 0,2 dB
- cablu OFNP de 3,0 mm; 150 m la 40/100G și 850 nm

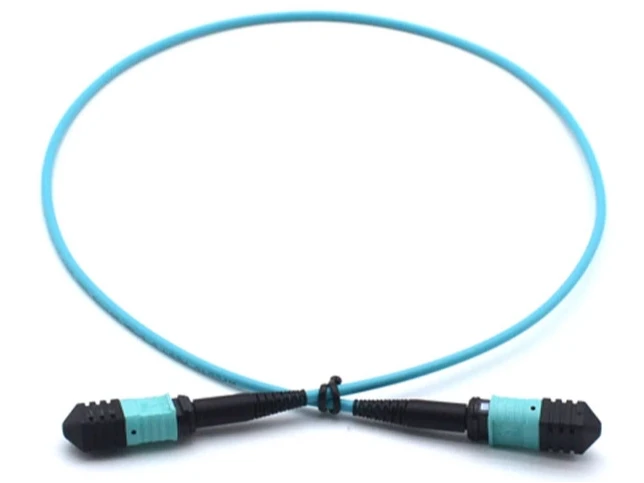

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Ansamblu OM3 cu 12 fibre
- cablu LSZH de 3,0 mm; configurație publicată de 1 m
- MM pierderi-scăzute IL: tipic<0.30 dB; max <0.5 dB

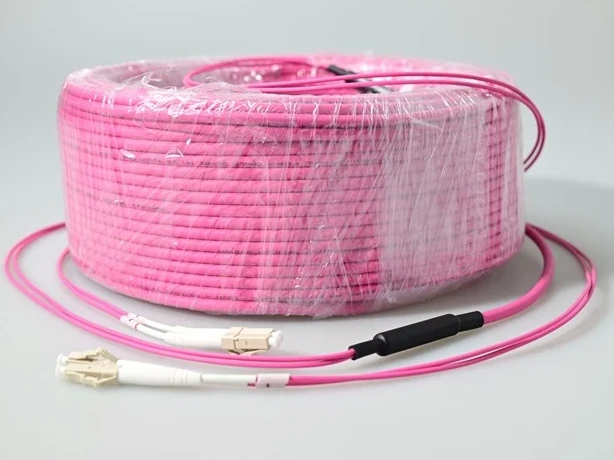

Cordon de corecție duplex multimod LC la LC OM4
- Ferulă cu factor de-forma- mic de 1,25 mm
- Interfață conector IEC 61754-20
- Sunt specificate opțiunile de ridicare, plen și cablu personalizat
Cablu patch multimod LC UPC OM3 Uniboot
- Fibră de 50/125 µm optimizată cu laser OM3-
- 10G atinge până la 300 m la 850 nm
- OFNR și OFNP; lungimi standard de la 0,5 m până la 30 m
Cablu de corecție LC/UPC unic-modalizat
- 9/125 µm opțiune pentru un singur-mod
- IL Mai mic sau egal cu 0,30 dB IEC Grad C; Mai mic sau egal cu 0,15 dB IEC grad B
- 0,9/2,0/3,0 mm; PVC, LSZH sau OFNP
Adaptor MTP/MPO cu manșon de aliniere
- Pierdere la inserție 0,2 dB max
- Minim 1.000 de cicluri de împerechere
- Flanșată/fără flanșe; simplex/duplex; a declarat RoHS

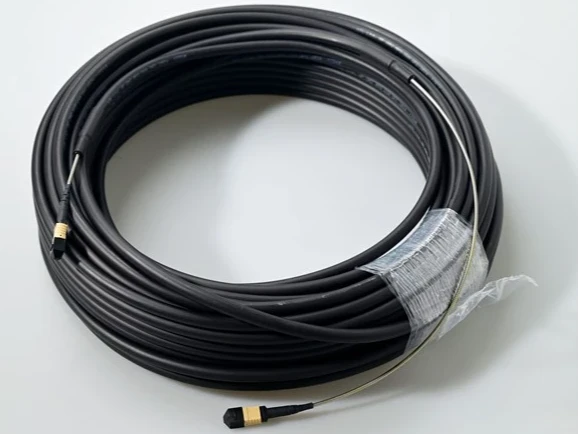

Cordon de corecție cu fibră optică blindată MPO/MTP
- OS2, OM3 sau OM4; 8, 12, 24, 48, 72 sau 144 fibre
- Armătură cu bandă-spirală din oțel inoxidabil
- IEC 61754-7 și TIA 604-5
Adaptor multimod LC/LC Duplex
- tip adaptor LC; corp duplex
- Interfață de lustruire UPC
- Multimod; nicio configurație-flanșă

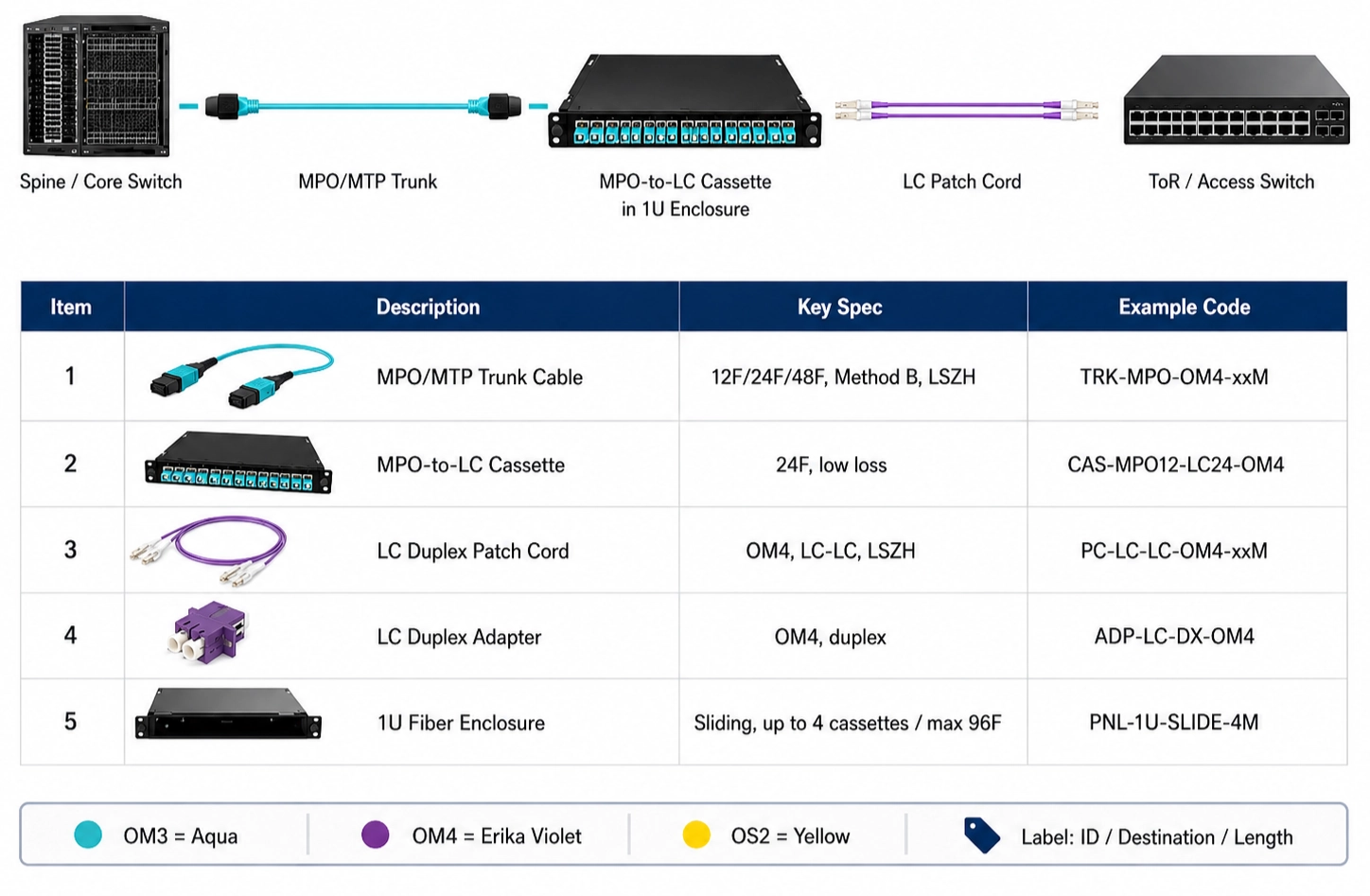

Arhitectură de cablare prin fibră a centrului de date de-densitate mare în funcție de rolul de legătură
Un plan de cablare structurat util începe cu punctele de conectare, nu cu o listă de cabluri generică. Hartați interfața echipamentului și metoda de corecție în fiecare etapă, apoi atribuiți genul conectorului, polaritatea, calitatea fibrei și mantaua întregului canal.
Server sau stocare
Confirmați interfața transceiver LC duplex sau direct MPO/MTP și gradul de fibră necesar.
01
Comutator ToR / EoR
Folosiți corecția LC pentru porturile duplex sau un breakout MPO/MTP pentru conversia paralel-la-duplex.
02
Rack Patch Field
Potriviți adaptoarele LC duplex sau MPO/MTP la amprenta de casetă sau panou specificată de cumpărător-.
03
Rând / Trunchi de coloană vertebrală
Ansamblurile MPO/MTP pre-terminate consolidează fibrele și reduc munca de terminare pe teren.
04
MDA / Cross-Connect
Păstrați înregistrările de etichetare, polaritate și pierderi-buget pe parcursul cablajului structurat.
05
| Starea proiectului | Direcția de cablare recomandată | Cumpărătorul trebuie să confirme | Domeniul de aplicare relevant pentru Evolux |
|---|---|---|---|
| Patching echipament duplex | Cablu duplex sau uniboot LC-la-LC | Calitatea fibrelor, lustruire, lungime, jachetă, etichetare port | Ansambluri LC multimod OM3/OM4 și 9/125 µm monomod- |
| Coloana vertebrală paralelă | Portbagajul MPO/MTP | Design cu fibre 8/12/24, gen, polaritate, orientare cheie, clasa de pierdere | Ansambluri MPO/MTP în configurații OS2, OM3 și OM4 |
| Migrarea-cu-duplex în paralel | Erupție MTP/MPO-la-LC | Maparea transceiver, ordinea perechilor LC, sexul și pierderea totală a canalului | Ansamblu duplex cu 8 fibre OM4 MTP mamă la patru LC UPC |
| Trafic intens-sau cale expusă | Ansamblu multi-fibră blindat | Numărul de fibre, geometria cablului, constrângerile de traseu și controlul îndoirii | Opțiuni MPO/MTP blindate din oțel inoxidabil-spiral |
| Cuplaj panou sau casetă | Adaptor LC sau MPO/MTP | Compatibilitate amprentă, flanșă, orientare cheie, mod și lustruire | LC duplex și adaptoare MTP/MPO cu flanșe sau fără flanșe |
Cablaje din fibră pentru centrul de date MPO/MTP pentru trunchiuri compacte și legături de rupere
Gama publicată de Evolux acceptă cele două roluri practice MPO/MTP într-un sistem structurat:trunchiere multi-fibră între punctele de distribuțieși ansambluri breakout care prezintă conectori duplex la echipamente.
8 fibre → 4 perechi duplex LC
Performanța de rupere este specificată la ambele tipuri de conector
Ansamblul OM4 cu 8-fibre utilizează un conector mamă MTP și patru capete duplex LC UPC. Limitele sale publicate separă interfața MTP la pierderea maximă de inserție de 0,35 dB de interfața LC la Mai puțin sau egal cu 0,2 dB, astfel încât un cumpărător poate plasa fiecare conexiune în bugetul de pierdere a canalului în loc să se bazeze pe o singură cerere nedefinită de „pierdere redusă”.
8–144 de fibre publicate
Construcțiile standard și blindate se adresează unor căi diferite

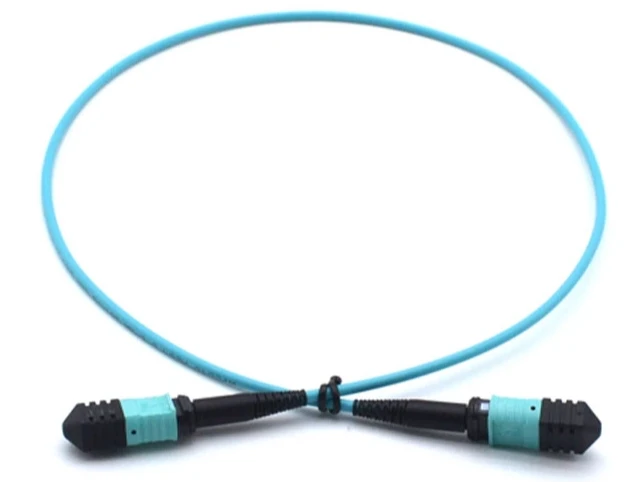

Produsul standard MPO/MPO-OM3-12F-3.0MM-LSZH-1M este potrivit pentru trunchiuri interioare compacte, în timp ce gama blindată MPO/MTP adaugă bandă spirală din oțel inoxidabil.Armurarea ar trebui să fie selectată pentru expunerea mecanică; nu înlocuiește necesitatea de a confirma controlul îndoirii, pierderea conectorului, polaritatea sau compatibilitatea panoului.
Cablare din fibră pentru centrul de date LC pentru comutare densă și corecție pe server
Ansamblurile LC se potrivesc porturi de echipamente și câmpuri de corecție în care fiecare legătură utilizează o pereche de transmisie/recepție duplex. Ferula LC de 1,25 mmoferă o interfață mai mică decât SC, în timp ce construcția uniboot reduce numărul de corpuri de cablu direcționate printr-un rack dens.
OM3: 10G până la 300 m la 850 nm
Utilizați OM3 acolo unde transceiver-ul și atingeți-l sprijină
Cablul uniboot LC UPC OM3 publicat utilizează fibră optimizată cu laser-50/125 µm și este oferit în versiunile OFNR și OFNP. Evolux listează lungimi standard de la 0,5 m până la 30 m și acceptă lungimi personalizate, permițând BOM să controleze excesul de bucle de serviciu-în loc să folosească o lungime pentru fiecare poziție a rackului.
OM4 sau 9/125 µm modul unic-
Alegeți calitatea fibrelor din optică, nu numai culoarea
Portofoliul LC include unProdus duplex multimod OM4și ansambluri personalizabile 9/125 µm monomod-cu opțiuni de cablu PVC, LSZH sau OFNP. Culoarea jachetei poate sprijini identificarea, dar specificația de achiziție ar trebui să menționeze în mod explicit modul de fibre, lustruirea, evaluarea jachetei și cerințele IL/RL măsurate.
Pierderi-Buget, polaritate și controale de interfață pentru cablarea prin fibră a centrului de date
Ceea ce face implementabil un ansamblu pre-terminat este acordul dintre fiecare atribut de legătură. Aceste verificări trebuie rezolvate pe desenul aprobat sau BOM înainte de producție.
Bugetul pierderilor optice
Adăugați pierderile declarate de conector și adaptor la fiecare pereche cuplată, plus atenuarea fibrei și marja de inginerie. Solicitați formatul de raport IL/RL cu cotația.
Polaritatea MPO/MTP
Definiți harta de la capăt-la-fibră și orientarea cheii. Numai „compatibil MPO/MTP” nu identifică dacă canalul păstrează căile de transmisie și recepție.
Genul conectorului
Hartă interfețele fixate și nefixate la transceiver, trunchiuri, adaptoare și casete. Doi conectori cu pini nu pot fi cuplați corect.
Fibră optică și calitate
Potriviți OM3, OM4 sau OS2 la lungimea de undă, rata de date și atingerea pe foaia de date a transceiverului. Nu înlocuiți un tip de fibre fără a verifica din nou canalul.
Jachetă și potecă
Indicați LSZH, OFNR, OFNP sau altă construcție necesară, împreună cu diametrul cablului, mediul de rutare și nevoile de protecție mecanică.
Plan de identificare
Furnizați convenția de denumire a porturilor, etichetele după capăt, culorile mantalei sau cizmei, programul de lungime și grupurile de ambalare necesare pentru secvențierea instalării.
Trimiteți o BOM completă a cablurilor de fibră pasivă pentru revizuire
Un manager de aprovizionare sau un inginer de produs ar trebui să furnizeze suficiente informații pentru a identifica fiecare interfață de împerechere și fiecare variantă comercială. Acest lucru reduce buclele de clarificare și face ca testarea eșantionului să fie semnificativă.
Aplicație și topologie:rol server, stocare, ToR/EoR, backbone, MDA sau cross{0}}connect.
Interfete:tip de conector, lustruire, număr de fibre MPO/MTP, gen, orientare cheie și polaritate.
Medii optice:OM3, OM4 sau OS2, lungime de undă, rata de date, acoperire și clasa de pierdere necesară.
Constructie mecanica:lungimea cablului, diametrul, lungimea de rupere, evaluarea jachetei, armura și cerințele de tragere.
Detalii comerciale:cantitate după configurație, cantitate de eșantion, etichete, logo, ambalaj și documente necesare.
Configurația personalizată a cablurilor de fibră a centrului de date și revizuirea desenelor
Evolux afirmă că combinațiile de conectori, lungimile cablurilor, modurile de fibre, tipurile de lustruire, structurile cablurilor, culorile mantalei și cizmei, etichetele și ambalajul pot fi revizuite pentru aprovizionarea bazată pe proiect-.
Caietul de sarcini și suport pentru desen
Partajați un desen, un eșantion de produs, o specificație existentă sau o topologie. Revizuirea ar trebui să blocheze maparea conectorului, dimensiunile de rupere, toleranța de lungime, mantaua, poziția etichetei și unitatea de ambalare înainte de producerea unei probe.
- Revizuirea BOM și a topologiei
- Potrivirea conectorului și a fibrelor
- Configurație standard sau personalizată
Eșantion, -loturi mici și aprovizionare în vrac
Site-ul confirmă evaluarea eșantionului, personalizarea în -loturi mici și producția în vrac. Nu publică un MOQ fix sau un ciclu de eșantionare pentru toate ansamblurile centrelor de date, deoarece configurația și cantitatea afectează comanda.
- Eșantion de compatibilitate
- Evaluarea performanței
- Probă aprobată ca referință de producție
Etichetă privată și identitate de instalare
Personalizarea disponibilă include culorile jachetei și cizmelor, marcatoare pentru cabluri, etichete de produse, sigle, ambalaje neutre și ambalaje specifice-clientului. Definiți textul, formatul codului de bare și convenția de sfârșit-A/sfârșit-B în ilustrația aprobată.
- Etichete personalizate pentru cablu și produse
- Revizuirea siglei și a ambalajului
- Codarea culorilor în funcție de proiect
Standarde și înregistrări de calitate pentru achiziția de ansamblu de cabluri de fibră
Cele mai utile dovezi de calitate sunt legate de produsul și lotul exact. Paginile de produse Evolux publică următoarele standarde de interfață, declarații materiale și opțiuni de testare; cumpărătorii ar trebui să solicite documentul aplicabil în raport cu SKU-ul citat.
IEC 61754-7 și TIA 604-5
Publicat pentru ansamblul blindat MPO/MTP și gama de adaptoare MPO/MTP. Aceste referințe definesc interfața conectorului cu mai multe-fibră și acceptă verificări de interconectare.
Telcordia GR-326 și JIS
Listat pe pagina adaptorului MTP/MPO cu pierderi maxime de-0,2 dB. Confirmați calificarea exactă sau documentul de conformitate pentru configurația adaptorului comandat.
Manta cablu OFNP
Publicat pentru ansamblul 8-fibră OM4 MTP-la-LC. Aceasta identifică construcția declarată a cablului plenului; proiectantul proiectului rămâne responsabil pentru acceptarea codului local.
IEC 61754-20
Publicat pentru cablul de corecție duplex LC OM4. Identifică interfața conectorului LC utilizată în conexiunile echipamentelor SFP, XFP și SFP+.
Conformitatea materialelor RoHS
Declarat pentru adaptorul MTP/MPO. Pentru evidența achizițiilor, solicitați o declarație curentă care identifică produsul sau familia de materiale cotate.
Raportarea-pierderii/returnării-pierderilor
Evolux afirmă că rapoartele IL/RL pot fi furnizate. Specificați lungimea de undă, limita, metoda de testare, baza de eșantionare și dacă sunt necesare rezultate seriate.
Evolux declară că a fost înființată în 2013 și are peste 10 ani de experiență în industria fibrei optice. Niciun-centru-de date total de expediere sau un caz numit centru de date nu este publicat în paginile examinate, astfel încât această pagină de soluție nu atribuie un număr de implementare neverificat segmentului de centru de date.
Întrebări frecvente ale soluției de cablare prin fibre pentru centrul de date
Ce informații ar trebui incluse într-un RFQ pentru cablarea prin fibră a centrului de date?
Furnizați rolul de legătură, transceiver-ul sau interfața echipamentului, tipul conectorului, modul de fibră, numărul de fibre, polaritatea, genul conectorului, lustruirea, lungimea cablului, evaluarea jachetei, cantitatea după lungime, etichetarea și ambalajul. O topologie, BOM, desen, eșantion sau specificație curentă ajută Evolux să verifice compatibilitatea componentelor înainte de ofertare.
Când ar trebui un centru de date să folosească LC duplex în loc de MPO/MTP?
Utilizați LC duplex în cazul în care echipamentele active și câmpurile de corecție expun porturi LC duplex și legătura transportă o pereche de transmisie/recepție. Utilizați MPO/MTP pentru trunchiuri cu mai multe-fibră, porturi-paralele optice sau agregare de-densitate mare; o tranziție de cablaj sau casetă MPO/MTP-la-LC poate conecta cele două tipuri de interfețe.
Cum ar trebui cumpărătorii să aleagă între OM3, OM4 și OS2?
Potriviți fibra la specificațiile transceiver-ului, lungimea de undă, raza de acțiune și instalația instalată. Evolux listează ansamblurile multimodale OM3 și OM4 50/125 µm și opțiunile pentru un singur{-mod OS{{2 9/125 µm; confirmați nota exactă față de fișa tehnică a echipamentului, mai degrabă decât să selectați numai după culoarea jachetei.
Ce detalii MPO/MTP trebuie confirmate înainte de producție?
Confirmați numărul de fibre, sexul conectorului, orientarea cheii, metoda de polaritate, lustruirea UPC sau APC, gradul fibrei, clasa de pierdere și maparea de la -}{{{-}sfârșitul la capăt. Aceste atribute funcționează ca un singur sistem, astfel încât un tip de cablu corect cu polaritatea sau genul greșit poate încă împiedica funcționarea conexiunii.
Care sunt MOQ-ul și timpul de livrare al eșantionului pentru cablurile personalizate din fibră pentru centrele de date?
Evolux afirmă că acceptă mostre, personalizare-loturi mici și producție în vrac, dar site-ul web nu publică un MOQ numeric fix sau un termen de livrare a mostrei pentru această soluție. Ambele trebuie confirmate după ce cerințele privind conectorul, fibra, lungimea, mantaua, etichetarea,-testul și cantitatea sunt examinate.
Poate Evolux să ofere cabluri cu etichete private-și documentație de testare?
Domeniul de personalizare publicat include culorile jachetei și cizmelor, marcatoare pentru cabluri, etichete de produse, sigle, ambalaje neutre sau specifice clientului-și configurația produsului. Se menționează, de asemenea, suport pentru foaia de date și raportul de-pierdere/retur-test de pierdere-; definiți dacă rapoartele sunt bazate pe lot-sau serializate în specificația de comandă aprobată.
Construiește-ți BOM cablarea prin fibră a centrului de date în jurul interfețelor reale
Trimiteți topologia, interfețele transceiver, maparea conectorilor, cerințele OM3/OM4 sau OS2, lungimile, mantaua, cantitățile și planul de etichetare. Evolux poate revizui ansamblurile de cabluri pasive și adaptoarele în raport cu specificațiile prezentate.
