Soluție FTTH ODN pentru implementarea rapidă și fiabilă a accesului la fibră
Evolux furnizează componente de fibră optică pasivă un-stop pentru rețelele de acces FTTH, FTTx și PON, inclusiv conectori SC/APC, adaptoare, pigtails, cabluri de corecție, splittere PLC și cutii terminale.
Soluție FTTH ODN pentru implementarea rapidă și fiabilă a accesului la fibră
Evolux furnizează componente de fibră optică pasivă un-stop pentru rețelele de acces FTTH, FTTx și PON - conectori SC/APC, adaptoare, pigtails, cabluri de corecție, splittere PLC și cutii terminale.
De la corecția la biroul central până la ultima{0}}milă de abonat, soluția noastră de produse FTTH ajută operatorii de telecomunicații, contractorii și distribuitorii să construiască rețele de distribuție optice stabile, scalabile și ușor de-de instalat-.
urechi Experiență în furnizarea de fibră optică
Conectori fibră optică furnizați
Comenzi de proiect FTTH și FTTx acceptate
Etichetare și ambalare disponibile

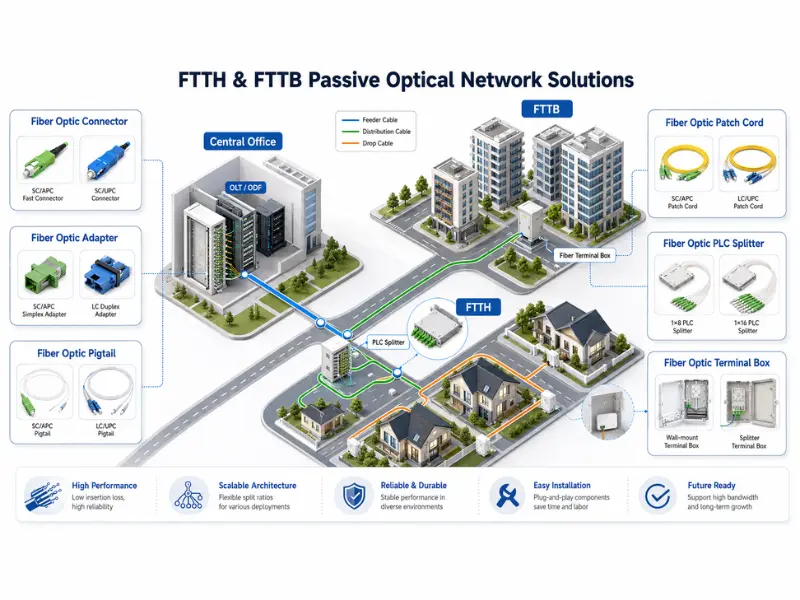

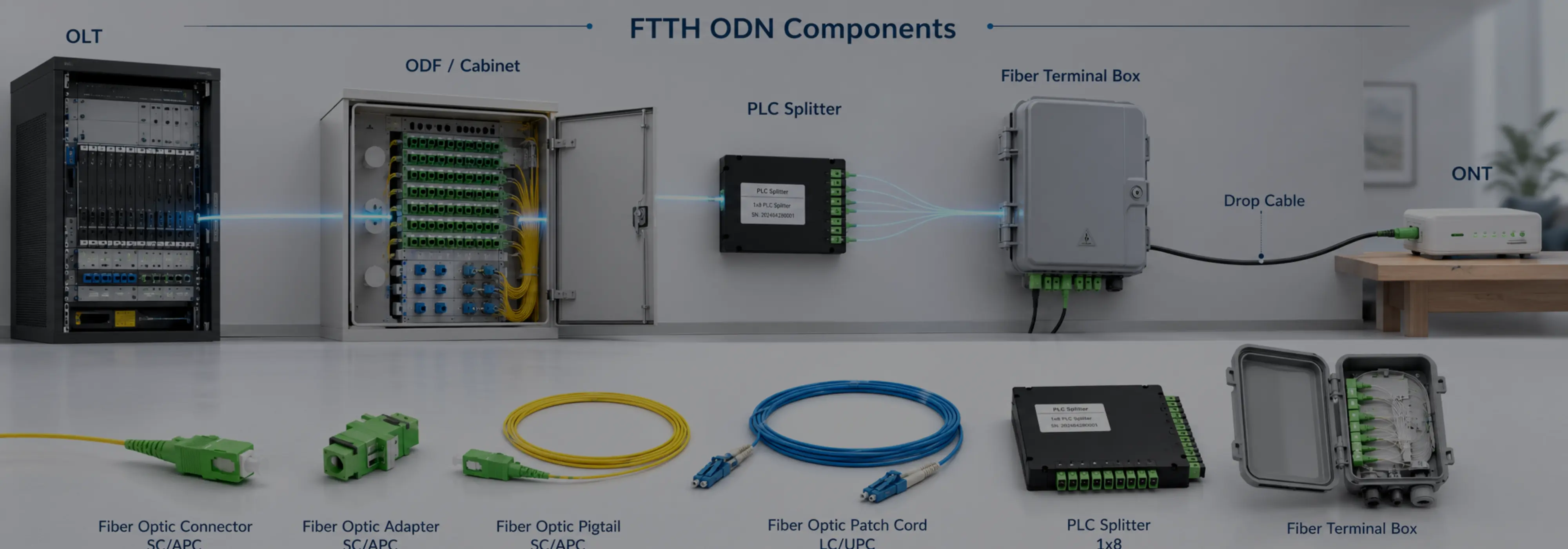

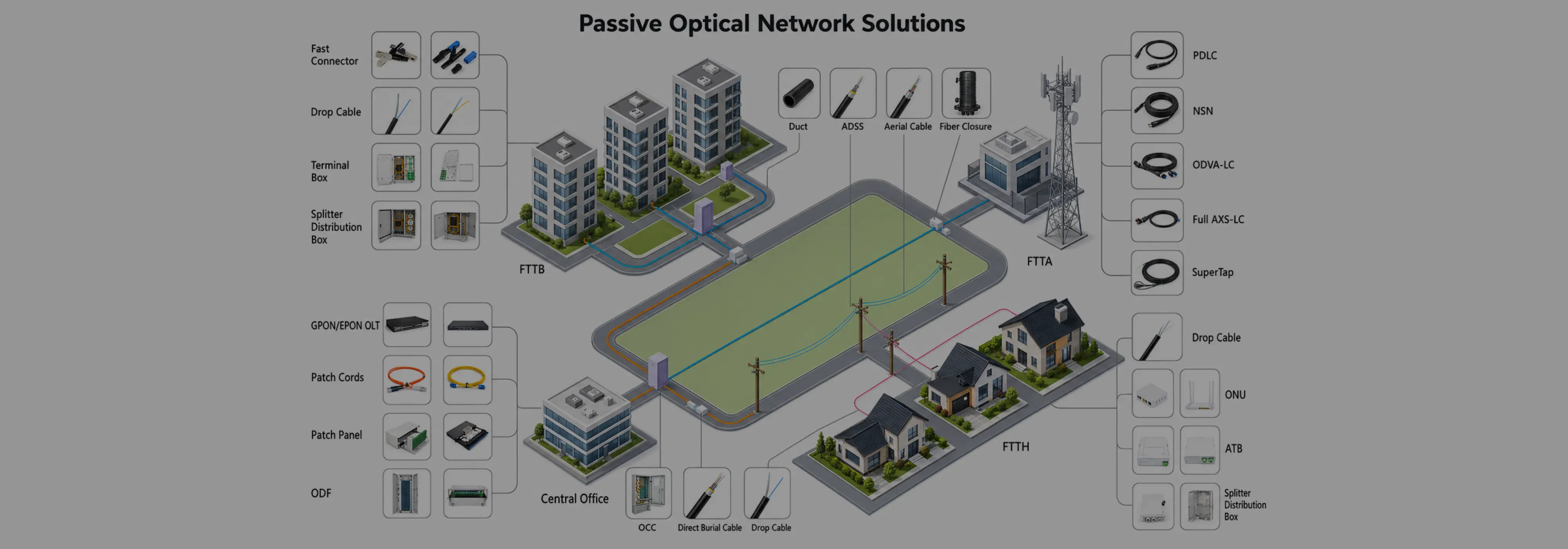

Arhitectură tipică de rețea FTTH ODN
Într-o rețea tipică FTTH PON, componentele optice pasive conectează biroul central la utilizatorii finali fără echipament activ în calea de distribuție. Evolux furnizează componentele pasive cheie utilizate pentru împărțire, îmbinare, corecție, terminare și conexiunea abonatului
OLT
Biroul central
01
ODF / Cabinet
Cablu de alimentare
02
Splitter PLC
1×4 – 1×64
03
Cutia de borne
Distributie
04
Drop → ONT
Abonat
05
Fiecare secțiune a rețelei FTTH necesită componente pasive compatibile. Tipul conectorului, raportul splitterului, capacitatea cutiei de borne, tipul de fibră și mediul de instalare afectează toate performanța rețelei și eficiența instalării. Evolux ajută clienții să selecteze produsele potrivite în funcție de topologia proiectului, cantitatea de abonați și scenariul de implementare.
Familii de produse FTTH recomandate
Evolux furnizează principalele familii de produse de fibră optică pasivă utilizate în rețelele de acces FTTH și PON. Aceste produse pot fi furnizate individual sau combinate într-un BOM de proiect FTTH personalizat.
Conector fibră optică
Conector rapid SC/APC, conector SC/UPC și conector LC pentru terminarea câmpului, conexiune ONT, cutie de borne și corecție.
Folosit în: terminarea câmpului · ONT · corecție
Fibră Optică Fast Connector Sc Apc
Conector Fibră Optică Sc
Conectori Lc fibră optică
Adaptor fibră optică
Adaptor SC/APC simplex, adaptor LC duplex și adaptor cu flanșă pentru cutii terminale, cutii de distribuție, ODF și cutii de despărțire.
Folosit în: cutie de borne · ODF · cutie de despărțire

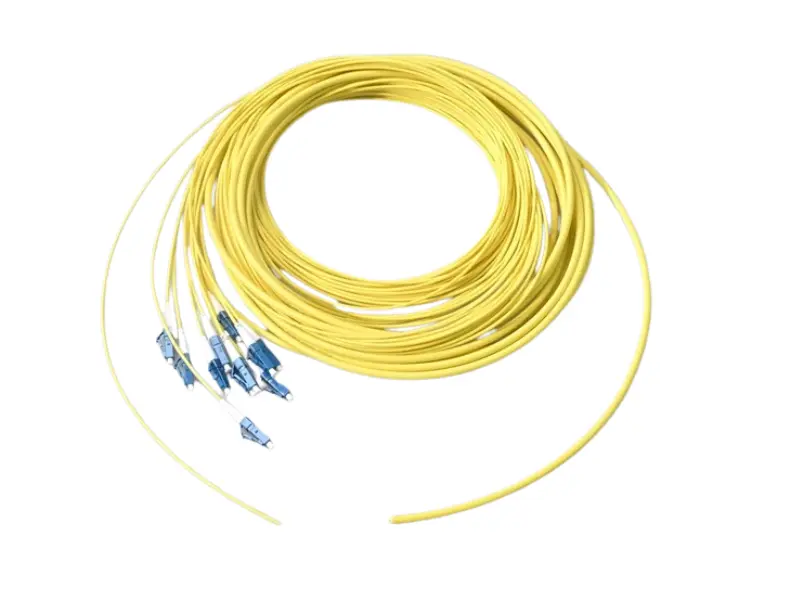

Fibră optică coadă
Pigtails SC/APC și LC/UPC în fibră OS2 G.657A1/A2 pentru puncte de îmbinare, cutii terminale și rame de distribuție.
Folosit în: puncte de îmbinare · cutie de borne · ODF
Cordon de corecție cu fibră optică
Cordonuri de corelare SC/APC simplex, LC și blindate pentru OLT, ODF, splitter, cutie de borne și conexiune ONT.
Folosit în: OLT · ODF · splitter · ONT

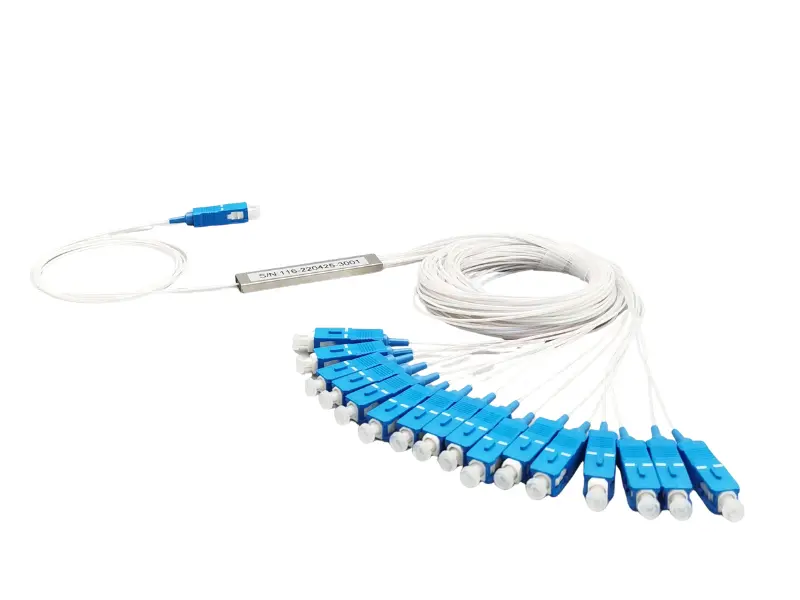

Splitter PLC cu fibră optică
Splittere PLC 1×4, 1×8, 1×16, 1×32 și 1×64 pentru divizarea semnalului PON, divizarea centralizată și secundară.
Folosit în: divizare PON · centralizat · secundar
Cutie terminală fibră optică
Cutii terminale cu 2 până la 24 de miezuri, cutii de despărțire și cutii de montare pe perete-pentru coridor, perete, stâlp și puncte de acces pentru abonat.
Folosit în: coridor · perete/stâlp · puncte de acces
Indiferent dacă proiectul dvs. are nevoie de cabluri standard SC/APC sau un set complet de cutii terminale, splittere PLC, adaptoare și pigtails - Evolux acceptă potrivirea flexibilă a produselor pentru diferite modele de implementare FTTH.
Tipuri de soluții FTTH pentru diferite nevoi de implementare
Diferite proiecte FTTH necesită metode de instalare diferite. Evolux acceptă soluții de distribuție a fibrelor bazate pe splicing-FTTH, FTTH pre-terminat și MDU.

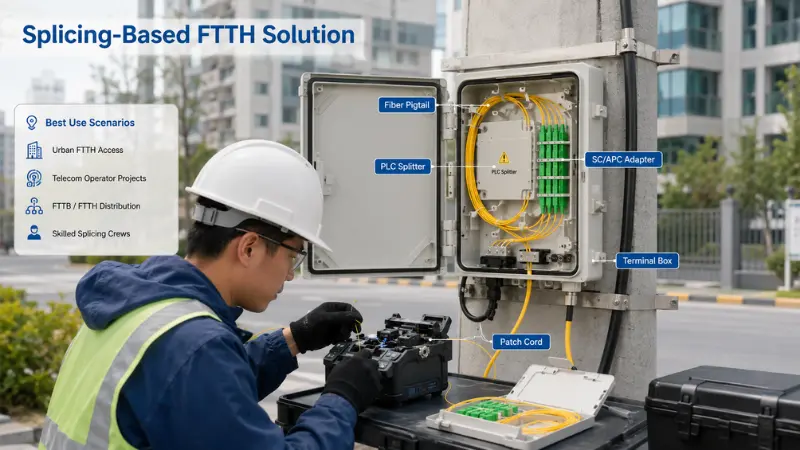

Soluție FTTH bazată pe splicing-
Pentru proiectele FTTH tradiționale, rețele de acces-sensibile la costuri și implementări în care este necesară îmbinarea prin fuziune în câmp.
Beneficiul principal:conexiune stabilă și rutare flexibilă - concepute pentru rețelele de acces fix-pe termen lung.
Cozile de fibre sunt îmbinate prin fuziune cu fibre de alimentare sau de distribuție, în timp ce adaptoarele și cutiile terminale oferă puncte de conectare organizate și protejate - ideale pentru proiectele care necesită performanță stabilă-pe termen lung și rutare flexibilă la fața locului.
- Adaptor SC/APC
- Splitter PLC
- Cutia de borne
- Cordon de corecție
Cele mai bune scenarii de utilizare
- Rețele urbane de acces FTTH
- Proiecte de operatori de telecomunicații
- Puncte de distribuție FTTB / FTTH
- Echipe cu echipe de îmbinare calificate

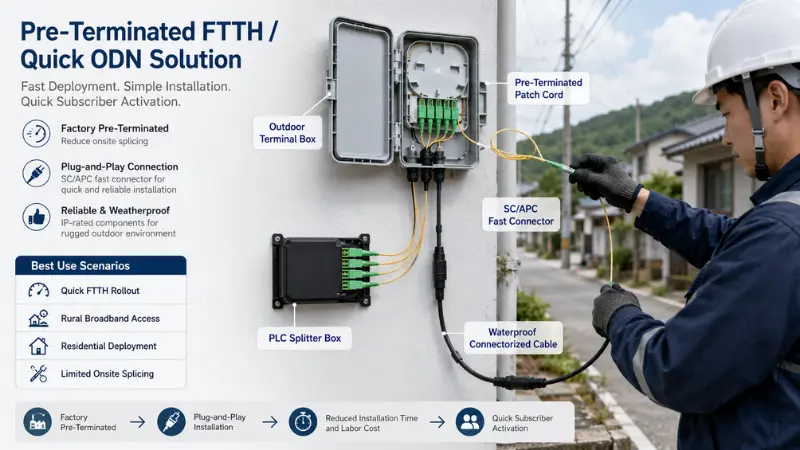

FTTH pre-terminat/ODN rapid
Pentru activarea rapidă a abonaților,-rezidențiale cu creștere mică, în bandă largă rurală și piețe cu costuri ridicate ale forței de muncă.
Beneficiul principal:reduceți îmbinarea câmpului, simplificați instalarea și accelerați activarea abonaților.
Cablurile terminate din fabrică-, conectorii și cutiile terminale îmbunătățesc viteza de implementare și reduc erorile de instalare - potrivite pentru lansările rapide FTTH unde eficiența instalării și calitatea constantă contează cel mai mult.
- Descriere Descriere Descriere
- Specificații
- Caracteristici
- Aplicații
Cele mai bune scenarii de utilizare:
- Lansare rapidă FTTH
- Acces în bandă largă în mediul rural
- Desfăşurarea comunităţii rezidenţiale
- Resurse limitate de îmbinare la fața locului

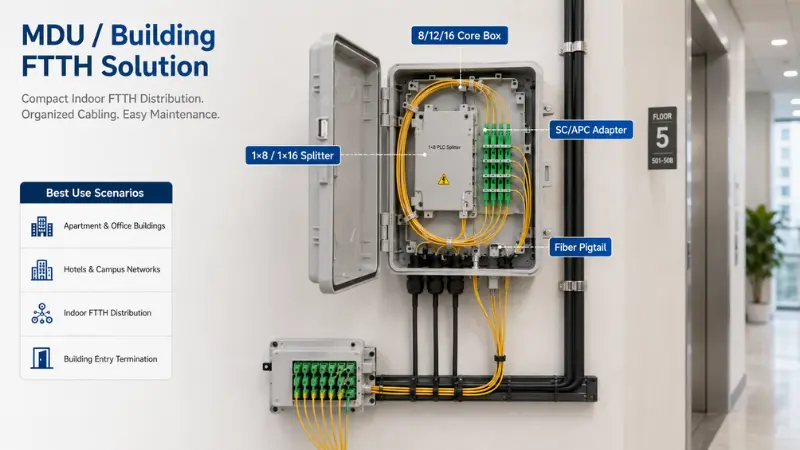

Soluție MDU / Building FTTH
Pentru apartamente, clădiri de birouri, hoteluri, campusuri și unități multi-locuințe.
Beneficiul principal:distribuție compactă a fibrelor pentru unități multi-locuințe și puncte de intrare în clădiri interioare.
Pentru MDU și clădire FTTH, distribuția compactă și întreținerea ușoară sunt esențiale. Evolux furnizează cutii terminale, splitere, adaptoare, pigtails și cabluri de corecție de interior pentru punctele de acces la coridor, la-la nivel de podea și la-abonat.
- 8/12/16 Core Box
- Splitter 1×8 / 1×16
- Adaptor SC/APC
- Fibră Pigtail
Cele mai bune scenarii de utilizare
- Clădiri de apartamente și birouri
- Hoteluri și rețele de campusuri
- Distribuție FTTH în interior
- Încetarea intrării în clădire
Cum să selectați produsele FTTH pentru proiectul dvs.?
Configurația FTTH corectă depinde de structura rețelei, designul splitterului, mediul de instalare și cantitatea de abonați. Utilizați acest ghid pentru a alege componentele pasive potrivite înainte de a solicita o ofertă.
| Starea proiectului | Direcția recomandată | Informații de confirmat |
|---|---|---|
| Divizarea centralizată | Dulap splitter PLC / ABS / LGX | Raportul splitterului, cantitatea portului, tipul conectorului, spațiul de instalare |
| Divizarea secundară | Cutie de borne cu splitter | Densitatea utilizatorilor, cantitatea de podea, metoda de întreținere |
| Montare pe perete/stâlp exterior | Cutie de borne pentru exterior IP65 | Nivel impermeabil, directie de intrare cablu, metoda de montare |
| Coridor / Instalare interioară | Cutie compactă + coadă + cordon de corecție | Cerință de ignifugare-, raza de îndoire, dimensiunea cutiei |
| Activare rapidă a abonaților | Cordon de corecție pre-terminat | Lungime cablu, tip conector, ochi de tragere, impermeabilizare |
| Conexiune la rețea PON | Conector SC/APC + splitter PLC | Raport splitter, buget de putere optică, interfață OLT/ONT |
Pentru majoritatea rețelelor FTTH PON, conectorii SC/APC sunt utilizați în mod obișnuit pentru a ajuta la reducerea reflexiei. Cu toate acestea, tipul de conector final ar trebui să se potrivească întotdeauna cu specificațiile OLT, ONT, splitter și proiect. Evolux poate ajuta la confirmarea compatibilității produsului înainte de producția în masă.
Puncte de control inginerie pentru implementarea FTTH ODN
Proiectele FTTH necesită mai mult decât achiziția de produse. Performanța optică, mediul de instalare, compatibilitatea conectorilor și documentația de testare trebuie luate în considerare înainte de a confirma lista finală de produse.

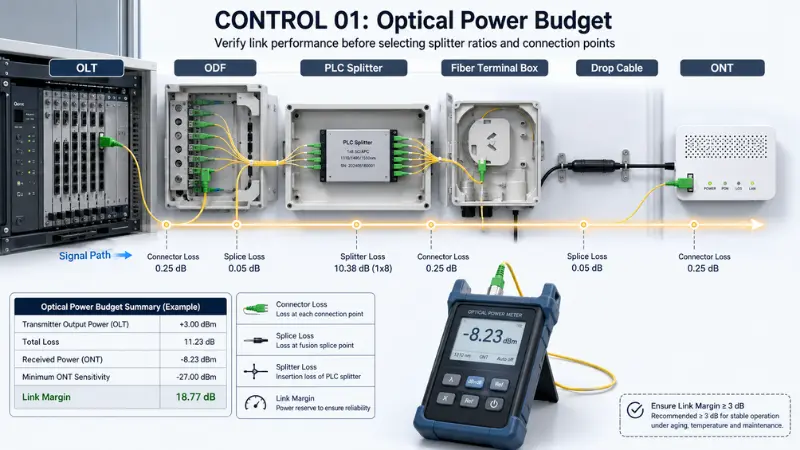

CONTROL 01
Bugetul de putere optică
Confirmați pierderea splitterului, pierderea conectorului, pierderea îmbinării și marginea legăturii înainte de a selectarapoarte de divizareși puncte de legătură. Un buget adecvat de putere menține semnalul stabil de la OLT la ONT.

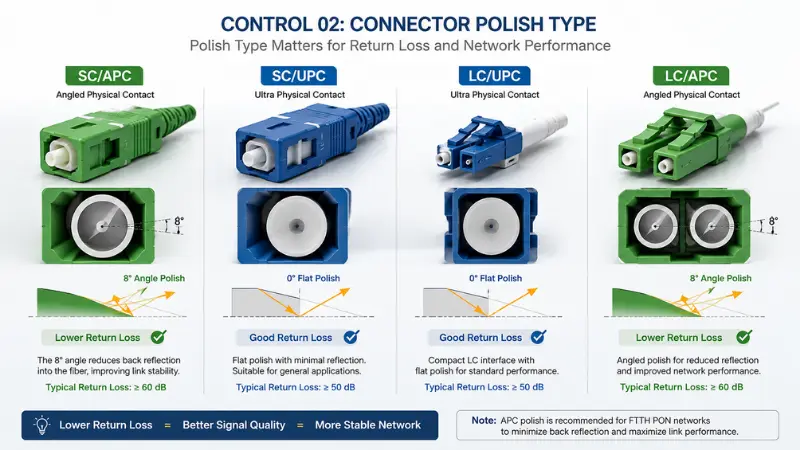

CONTROL 02
Conector tip polonez
Rețelele PON folosesc în mod obișnuit SC/APC, deoarece APC polish reduce pierderile de returnare. SC/UPC, LC/UPC sau LC/APC se pot aplica, de asemenea, - veziPC vs UPC vs APC polish.

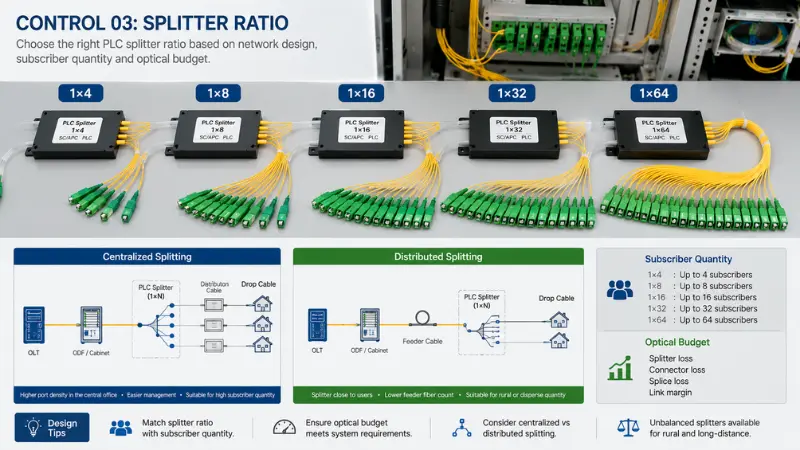

CONTROL 03
Raportul de divizare
Rapoartele PLC obișnuite sunt 1×4, 1×8, 1×16, 1×32 și 1×64. Selectați în funcție de cantitatea de abonați, bugetul optic și designul centralizat sau distribuit - inclusivdivizare dezechilibratapentru rural.

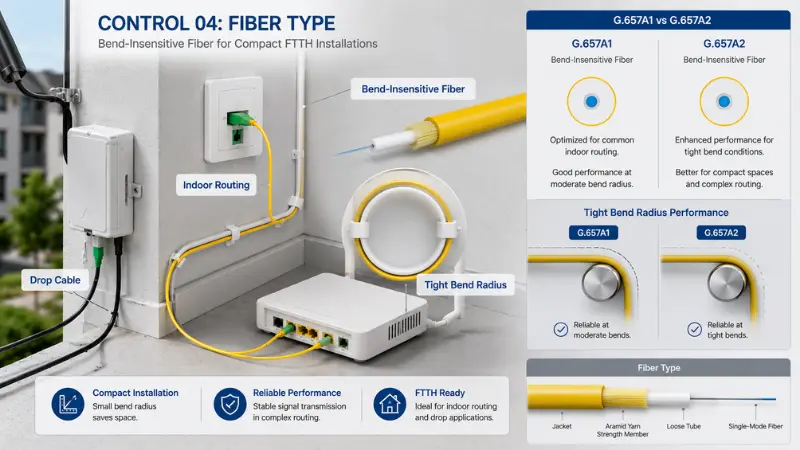

CONTROL 04
Tip de fibră
Pentru traseul cablului de cablu și în interior, fibrele insensibile la îndoire, cum ar fi G.657A1 / G.657A2, sunt preferate pentru spațiile compacte și raza de curbură strânsă. Comparaţieunic{0}mod vs multimod.

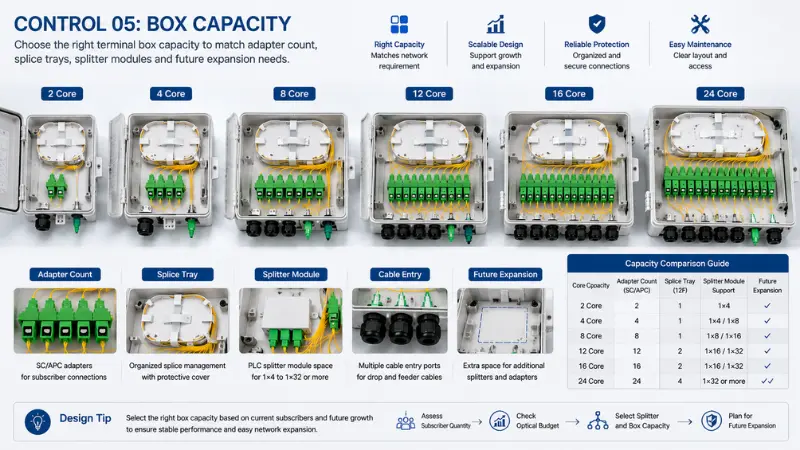

CONTROL 05
Capacitatea cutiei
Mecicutie de bornecapacitatea de a număra adaptoare, tăvi de îmbinare, module de despărțire și extindere viitoare. Opțiuni comune: 2, 4, 8, 12, 16 și 24 de nuclee.

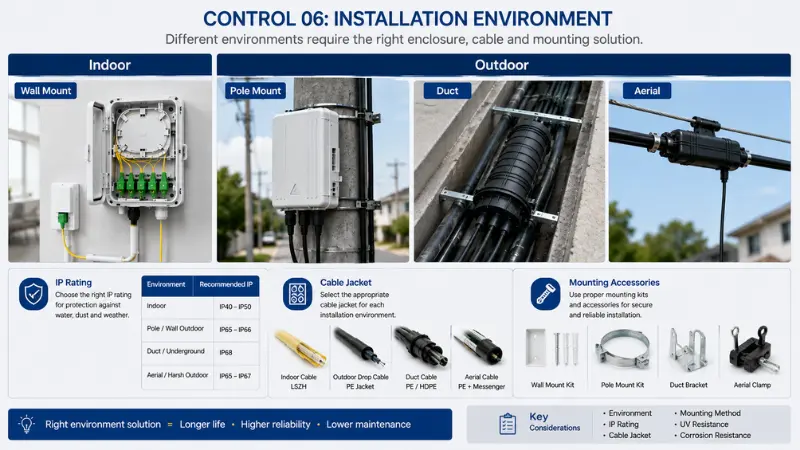

CONTROL 06
Mediul de instalare
Mediile interioare, exterioare, de perete, stâlp, conducte și antene pot avea nevoie de diferite manșoane pentru cabluri, materiale pentru cutii, clasificări IP și accesorii de montare. Vedeainstalare interioară și exterioară.
Ghiduri de achiziții și inginerie FTTH
Articole de referință pentru a vă ajuta echipa să planifice divizarea PON, să aleagă conectorii și să pregătească o BOM completă a componentelor pasive FTTH.
Potrivirea produsului FTTH personalizată și suport BOM
Fiecare proiect FTTH are cerințe diferite. Evolux acceptă potrivirea și personalizarea flexibilă a produselor, astfel încât să puteți pregăti materialele potrivite pentru implementarea rețelei de acces.
Conector: SC/APC, SC/UPC, LC/UPC, LC/APC
Lungimea cablului și mantaua cablului
Raportul splitter PLC
Capacitate cutie de borne
Tip de instalare în interior sau exterior
Cantitatea adaptorului și configurația panoului
Etichetă și ambalaj OEM
Fișă de date și raport de testare IL/RL
Trimiteți topologia rețelei, cantitatea de abonați, planul de splitter și mediul de instalare - echipa noastră vă va recomanda conectori, adaptoare, pigtails, cabluri de corecție, splittere PLC și cutii terminale compatibile pentru proiectul dvs. FTTH.
Întrebări frecvente ale soluției FTTH ODN
Î: Ce produse sunt de obicei necesare pentru un proiect FTTH ODN?
R: Un proiect obișnuit FTTH ODN poate necesita conectori de fibră optică, adaptoare, pigtails, cabluri de corecție, splitter-uri PLC, cutii terminale, cabluri și accesorii aferente. Lista finală de produse depinde de topologia rețelei, raportul de splitter, mediul de instalare și cantitatea de abonați.
Î: Poate Evolux să ofere o BOM completă a produsului FTTH?
A: Da. Clienții ne pot trimite topologia rețelei, cantitatea de abonați, planul de splitter și mediul de instalare. Evolux poate recomanda o BOM adecvată pentru componente pasive FTTH, pe baza cerințelor proiectului.
Î: Ce tip de conector este utilizat în mod obișnuit în rețelele FTTH PON?
R: SC/APC este utilizat în mod obișnuit în rețelele FTTH PON, deoarece ajută la reducerea reflexiei optice. Cu toate acestea, tipul de conector final ar trebui să se potrivească cu specificațiile OLT, ONT, splitter și proiect. Consultați ghidul nostru pentru conectorii SC/APC.
Î: Ce rapoarte PLC splitter sunt disponibile?
R: Rapoartele comune ale splitterului PLC includ 1×2, 1×4, 1×8, 1×16, 1×32 și 1×64. Alte configurații pot fi discutate în funcție de cerințele proiectului. Răsfoiți toate splitterele PLC.
Î: Puteți accepta soluții FTTH pre-terminate?
A: Da. Evolux poate accepta cabluri de corecție pre-terminate, conectori rapidi, cutii terminale și componente pasive aferente pentru a ajuta la reducerea îmbinării la fața locului și pentru a simplifica instalarea.
Î: Puteți furniza produse atât pentru instalarea FTTH în interior, cât și în exterior?
A: Da. Evolux furnizează cutii terminale pentru interior și exterior, cabluri de corecție, coadă, adaptoare și alte componente pasive FTTH. Aplicațiile în aer liber pot necesita cutii impermeabile, mantale adecvate pentru cablu și accesorii de montare adecvate.
