Producător de cutii terminale pentru fibră optică pentru proiecte FTTH și FTTx
EVOLUX furnizează cutii terminale de fibră optică pentru FTTH, FTTx, rețele de acces la telecomunicații, broadband rezidențial, sisteme de distribuție a clădirilor și instalații de fibră-la abonați.
Gama noastră de produse include cutii terminale interioare și exterioare, dulapuri-montate pe perete și pe stâlp-, cutii compacte pentru abonați, cutii de distribuție cu fibre cu mai multe nuclee{-și soluții pre-conectorizate.
Pe lângă modelele standard, acceptăm configurații specifice-proiectului, ansambluri pre-încărcate și servicii OEM/ODM pentru cutii terminale cu fibră optică. Produsele pot fi furnizate sub formă de carcase goale sau asamblate cu adaptoare, pigtails, tăvi de îmbinare, splittere PLC și accesorii de montare în funcție de cerințele proiectului dumneavoastră.
Indiferent dacă sunteți un operator de telecomunicații, un contractant FTTH, un integrator de rețea, un distribuitor sau o marcă privată-, echipa noastră vă poate ajuta să selectați sau să dezvoltați o soluție de terminare a fibrei care se potrivește mediului de instalare, structurii și bugetului dvs.
Cum sunt fabricate cutiile terminale cu fibră optică?
O cutie de borne fiabilă pentru fibră optică necesită o carcasă coordonată și o structură internă.
Materialul carcasei, designul intrării cablurilor, sistemul de etanșare, tava de îmbinare, panoul adaptor, spațiul de rutare a fibrelor și structura de montare trebuie să funcționeze împreună pentru a susține o instalare eficientă și funcționarea-în rețea pe termen lung.
Metoda de fabricație depinde de materialul carcasei selectate și de structura produsului.
Fabricare cutii terminale din fibră optică din plastic
Cutiile terminale din plastic implică de obicei următoarele etape:
Revizuirea structurii produsului
Dimensiunile carcasei, pozițiile de intrare a cablurilor, tava de îmbinare, panoul adaptor, structura de montare și metoda de etanșare sunt revizuite înainte de producție.
Selectia materialelor
Materialul carcasei este selectat în funcție de designul produsului, mediul de instalare, cerințele mecanice și cerințele de-rezistență la intemperii.
Opțiunile de materiale disponibile depind de modelul cutiei de borne și pot include ABS, PC, PC+ABS, PP sau alte materiale evaluate.
Turnare prin injecție
Capacul carcasei, baza, tăvile de îmbinare și piesele turnate aferente sunt produse folosind uneltele și materialul confirmat.
Tunderea și inspecția aspectului
Piesele turnate sunt verificate pentru bavuri, deformare, fisuri, turnare incompletă, defecte de suprafață și consistență dimensională.
Pregătirea componentelor interne
Tăvile de îmbinare, panourile adaptoare, clemele de cablu, componentele de etanșare, încuietorile, elementele de fixare și accesoriile de montare sunt pregătite conform BOM-ului confirmat.

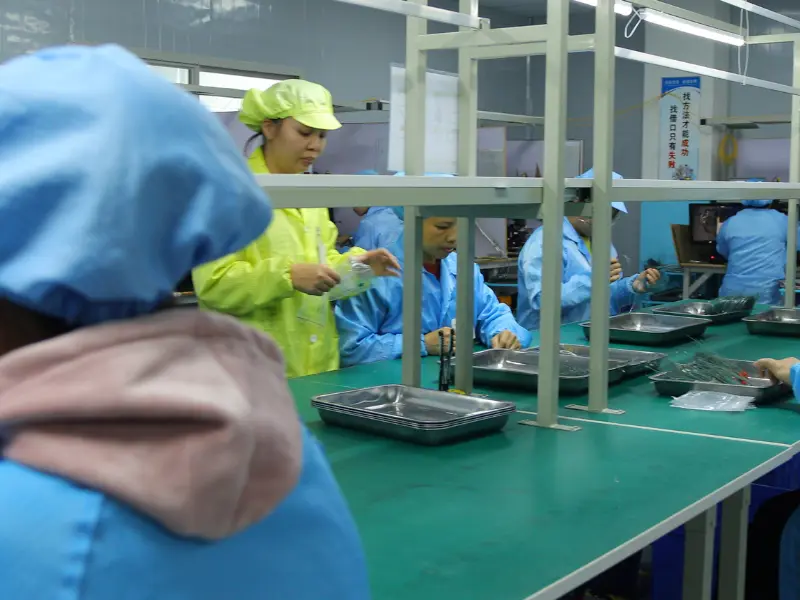

Asamblarea produsului
Carcasa, tăvile de îmbinare, etanșările, încuietorii, componentele de intrare{0}}cabluri și accesoriile interne sunt asamblate.
Încărcare opțională a componentelor
Adaptoarele, pigtail-urile, splitterele PLC și manșoanele de protecție pot fi instalate în funcție de configurația necesară a produsului.

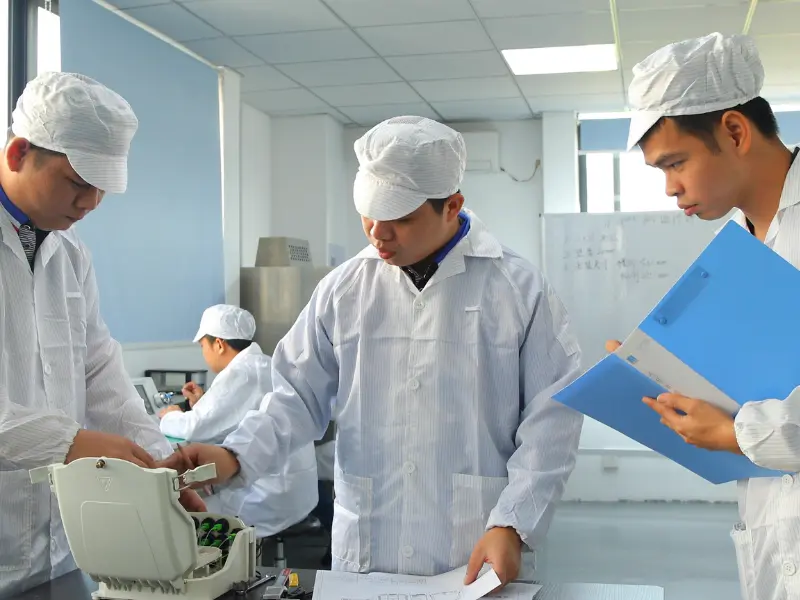

Inspecție și ambalare
Cutiile terminale finite sunt inspectate în raport cu configurația confirmată a produsului înainte de ambalare.
Cutia de borne pentru fibră optică este o cutie care protejează cablul de fibră optică și sudarea coadă de fibră la borna cablului de fibră optică. Este utilizat în principal pentru sudarea directă-și îmbinarea ramurilor a cablurilor de fibră optică de interior și exterior și pentru fixarea terminalului cablului de fibră optică, care joacă rolul de depozitare și de protecție a îmbinării fibrei. Poate împărți un cablu optic într-o singură fibră optică, ceea ce este echivalent cu un conector, care joacă rolul de a conecta cablul optic și coada. După ce un cablu optic ajunge la capătul utilizatorului, acesta este fixat în cutia de borne, iar miezul și coada din cablul optic sunt sudate în cutia de borne.
Tipuri de cutii terminale cu fibră optică
Montat-peretelui și montat pe rack-
Cutiile de terminare a fibrei pot fi clasificate în cutii montate pe rack-și montate pe perete-, în funcție de designul lor. Acesta din urmă este în general sigilat și atârnă pe perete, în timp ce primul are o ușă din spate și din față cu o șină laterală atașată direct de rack-ul serverului. FTB montat pe perete este în mare parte destinat conexiunilor directe. Proceduri precum fuziunea, îmbinare și terminare trebuie efectuate înainte de instalarea unui FTB. O cutie de terminare cu fibre-montată pe perete este potrivită-pentru aplicații precum teleconferințe, clădire terminale de intrare și așa mai departe. Aceste FTB-uri pot fi subcategorizate în cutii exterioare și interioare. Pe de altă parte, carcasele montate în rack-sunt ideale pentru arhitectura de interconectare sau interconectare. Astfel de FTB-uri sunt ideale pentru construirea de interfețe între dispozitivul de transmisie și cablul extern al instalației, cu spațiu suficient pentru management, terminare, distribuție și fuziune. Cu toate acestea, FTB-urile montate-rack sunt numai pentru implementări în interior.
Interior și exterior
Pe baza aplicațiilor lor în diferite setări, FTB-urile pot fi împărțite în categoriile de cutii de terminare exterioare și interioare. Diferența cheie dintre ele va fi materialele folosite pentru fabricație. Materialele folosite într-o unitate trebuie să fie comparabile cu cele folosite în alte elemente, și chiar și cu tecile cablu/codă. În cazul în care un FTB este destinat utilizării în aer liber, proprietățile sale chimice și fizice trebuie să fie suficient de stabile, cu o rezistență bună la apă și praf. De asemenea, temperatura de topire a materialelor nu trebuie să fie mai mică de 120 de grade. Componentele FTB trebuie să funcționeze într-un interval extins de temperatură de cel puțin -25 până la 45 de grade pentru a supraviețui fluctuațiilor majore de temperatură. Carcasa sa exterioară este de obicei bine etanșată pentru a proteja componentele interioare de deteriorare și are o rezistență ridicată la impact. FTB de interior, pe de altă parte, este cunoscut a fi punctul de tranziție între cablurile orizontale și cele din amonte. Ele sunt utilizate în mod obișnuit ca locație de depozitare pentru distribuția și terminarea fibrelor într-un cadru mai mult controlat și, prin urmare, nu au cerințe speciale în ceea ce privește materialele. Pentru a selecta cutia de terminare a fibră perfectă pentru rețeaua dvs., trebuie să vă evaluați cerințele în mod competent și să optați pentru opțiunea care se aliniază în mod eficient nevoilor dumneavoastră. FTB-urile pot fi găsite într-o varietate de materiale, forme și dimensiuni. Trebuie să ții cont de numărul de fibre folosite și de spațiul disponibil, printre altele, pentru a identifica pe cea care ar funcționa cel mai bine pentru ansamblul tău.
Funcția cutiei de borne pentru fibră optică este de a asigura îmbinarea prin fuziune a fibrei optice și a fibrei optice, îmbinarea prin fuziune a fibrei optice și a coadă de porc și predarea conectorului optic. De asemenea, oferă protecție mecanică și protecție a mediului pentru fibra optică și componentele acesteia și permite inspecții adecvate pentru a menține cele mai înalte standarde de management al fibrei optice. O cutie de borne bună pentru fibră optică trebuie să aibă următoarele funcții.
Funcția de fixare
După ce cablul optic intră în rack, mantaua sa exterioară și miezul de armare trebuie fixate mecanic, trebuie instalate componente de protecție a firului de împământare, procesarea protecției la capăt și gruparea și protecția fibrelor optice.
Funcția de îmbinare
După ce fibra optică extrasă din cablul optic este îmbinată cu cablul de coadă, fibră optică în exces este înfăşurată şi depozitată, iar îmbinarea îmbinată este protejată.
Funcția de alocare
conectați conectorul atașat la cablul de coadă la adaptor și realizați conexiunea optică cu conectorul optic de pe cealaltă parte a adaptorului. Adaptoarele și conectorii ar trebui să poată fi introduse și îndepărtate în mod flexibil; calea optică poate fi deschisă și testată în mod liber.
Funcția de stocare
Oferiți spațiu pentru depozitarea diferitelor cabluri optice-conectate încrucișat între rafturi, astfel încât acestea să poată fi amplasate într-un mod regulat și ordonat. Ar trebui să existe un spațiu și o metodă adecvate în cutia de borne din fibră optică pentru a face cablarea acestei părți a liniei de conectare optică să fie clară, ușor de reglat și să îndeplinească cerințele privind raza minimă de îndoire.
Distributie fibra optica
Cutiile terminale sunt folosite pentru distribuirea și organizarea cablurilor de fibră optică într-o clădire sau o anumită zonă. Acestea oferă un punct structurat și ușor accesibil pentru conectarea diferitelor cabluri de fibră optică.
Terminare interioară pentru fibră optică
În mediile interioare, cum ar fi centrele de date, birourile sau clădirile rezidențiale, cutiile terminale cu fibră optică sunt folosite pentru a termina și a organiza cablurile de fibră optică. Acestea vin adesea cu adaptoare pre-configurate pentru o conectivitate plug-and-ușoară.
Instalații Fiber to the Home (FTTH).
În implementările FTTH, cutiile terminale cu fibră optică sunt folosite pentru a termina cablurile de fibră optică la sediul clientului. Aceste cutii pot găzdui conectori sau adaptoare pentru conectarea la echipamentele clientului, cum ar fi routere sau terminale de rețea optică (ONT).
Puncte de conectare a abonatului
Cutiile terminale servesc ca puncte de conectare a abonaților, oferind o locație pentru îmbinarea, conectarea și gestionarea cablurilor de fibră optică pentru utilizatori individuali sau abonați dintr-o rețea.
Procedura de instalare a cutiei de terminare a fibrei
Montare
Cutia de terminare a fibrei optice este montată pe perete sau pe rack standard de 19 inchi (483 mm) lățime. Panoul frontal trebuie să fie ușor accesibil deoarece cablul intră din partea de jos.
Pregătirea capătului cablului
Orice capăt al cablului de fibră trebuie pregătit înainte de a începe intrarea cablului în cutia de terminare a fibrei optice. Procedura de pregătire a capătului cablului este disponibilă de la furnizor. Este esențial să protejați fibrele goale în această etapă. Acest lucru se datorează faptului că sunt expuse după ce urmează pregătirea capătului cablului.
Intrare cablu
Odată ce capetele cablurilor sunt pregătite, o diafragmă de cauciuc la orificiul de intrare a cablului din cutie trebuie să fie străpunsă. Acest lucru trebuie făcut înainte de a introduce cablul în cutie, deoarece această deschidere este blocată în cutii noi.
Prindere la capătul cablului
Cutia de terminare a fibrei are mai mulți stâlpi de ghidare din plastic montați în ea. Fibra din manșoane sau tubul de transport al cablului este dirijată prin acestea. Prin aceste stâlpi de ghidare, toată lungimea în exces a cablului este adusă în tava de îmbinare selectată. Apoi, folosind o curea de prindere din plastic, aceasta este prinsă la punctul de intrare al tăvii de îmbinare.
Îmbinare
Cea mai importantă parte a procesului de instalare este îmbinarea fibrei optice de la cablu la pigtails. În acest scop este utilizată o mașină de îmbinare. Este ținut aproape de cutia de terminare pe o masă. Un mecanism de sârmă din oțel inoxidabil este eliberat de prindere cu arc pentru a deschide o anumită tavă de îmbinare. O mașină de îmbinare este utilizată pentru a îmbina fibrele coadă, astfel încât capetele fibrelor să iasă din cablu. Ele sunt apoi împinse pentru a se potrivi în îmbinarea topită. Procesul este efectuat pentru ca toate îmbinările să fie depozitate în tăvi de îmbinare. Aceste tăvi de îmbinare sunt apoi plasate într-o stivă în interiorul cutiei de terminare. Mecanismul de închidere din sârmă din oțel inoxidabil este apoi închis cu cutia.
Factori de luat în considerare înainte de a alege o cutie terminală cu fibră optică
Capacitate
Capacitatea cutiei de borne pentru fibră optică este unul dintre cei mai importanți factori de luat în considerare. Determină numărul de cabluri de fibră optică care pot fi adăpostite în cutie. Capacitatea cutiei ar trebui să se bazeze pe nevoile dvs. actuale și pe creșterea viitoare. Asigurați-vă că alegeți o cutie cu capacitate suficientă pentru a găzdui orice extindere viitoare a rețelei dvs.
Dimensiune
Mărimea cutiei de borne pentru fibră optică este, de asemenea, un factor important de luat în considerare. Cutia ar trebui să fie suficient de mare pentru a găzdui toate cablurile de fibră optică și orice echipament suplimentar care ar putea fi necesar. Cu toate acestea, nu trebuie să fie prea mare pentru a ocupa prea mult spațiu sau pentru a fi dificil de instalat.
Protecţie
Cutia de borne pentru fibră optică trebuie să ofere o protecție adecvată cablurilor de fibră optică împotriva daunelor fizice, prafului și umidității. Alegeți o cutie care este făcută din materiale-de înaltă calitate și care are o cutie sigurămecanism de blocare pentru a preveni accesul neautorizat. De asemenea, cutia ar trebui să aibă sigilii și garnituri adecvate pentru a preveni pătrunderea umezelii și a prafului.
Conectivitate
Cutia de borne pentru fibră optică trebuie să fie compatibilă cu tipul de conectori de fibră optică pe care îi utilizați. Diferite tipuri de conectori includ SC, LC și ST. Asigurați-vă că alegeți o cutie care poate găzdui tipul de conectori pe care îi utilizați.
Ușurință de instalare
Cutia terminală pentru fibră optică ar trebui să fie ușor de instalat și utilizat. Căutați o cutie care să vină cu instrucțiuni clare și tot hardware-ul necesar de montare. De asemenea, cutia ar trebui să fie ușor de accesat și întreținut.
Preţ
Prețul este întotdeauna un factor în alegerea oricărui produs. Costul cutiei terminale cu fibră optică trebuie comparat cu caracteristicile și funcționalitatea acesteia. Alegeți o cutie care oferă un raport calitate-preț bun și care se încadrează în bugetul dvs.
Ghidul final de întrebări frecvente pentru cutia terminală cu fibră optică
Î: Ce este o cutie de borne pentru fibră optică?
Î: Care este numele cutiei de terminare a fibrei?
Î: Cum se instalează cutia de borne pentru fibră optică?
Î: Ce este o cutie de terminare a fibrei?
Î: Cum se instalează și se utilizează o cutie terminală cu fibră optică?
Î: Ce ar trebui observat în cutia de borne pentru fibră optică?
Î: Care este rolul cutiilor terminale de fibră optică în rețelele FTTH?
Î: Care este structura unei cutii terminale cu fibră optică?
Î: Protecția conectorului de fibră optică
Î: Care sunt proprietățile materialului cutiei terminale cu fibră optică?
Î: Care este performanța optică a unei cutii terminale cu fibră optică?
Î: Care este diferența dintre cutia terminală de fibre și tava de îmbinare a fibrei?
Î: Care sunt beneficiile utilizării unei cutii terminale cu fibră optică?
Î: Care sunt componentele unei cutii de borne pentru fibră optică?
Î: De ce să folosiți Fibre Termination Boxes?
Î: Cum se gestionează îmbinarea fibrelor într-un FTB?
Î: Un FTB poate fi montat-peretelui?
