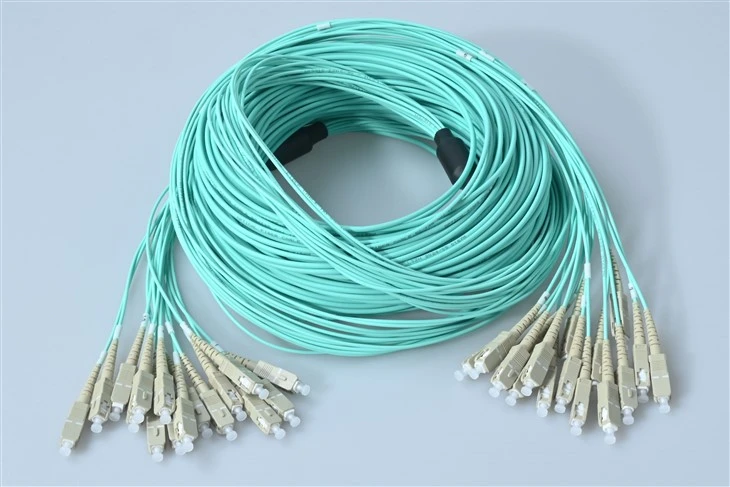

Cordon de corecție cu 16 nuclee SC multimod OM3

A: Superba intrebare! Iată oferta – atunci când utilizați 16 fibre, aveți două opțiuni: grupați 8 cabluri duplex sau folosiți un singur ansamblu cu 16-fibre. Abordarea cu mai multe-fibre câștigă mult din mai multe motive. În primul rând, gestionarea cablurilor devine mult mai simplă – un cablu de trasat față de opt altele separate care vă încurcă calea. În al doilea rând, economisiți spațiu serios pe rack în medii-de densitate mare. În al treilea rând, timpul de instalare scade dramatic – am văzut că tehnicienii își reduc timpul de corecție cu 60-70% în comparație cu rularea duplex-urilor individuale. Singurul compromis? Dacă o fibră are o problemă, depanați într-un pachet. Dar cu o pierdere de inserție mai mică sau egală cu 0,3 dB în toate cele 16 nuclee, eșecurile sunt extrem de rare.

R: Aceasta este probabil cea mai frecventă întrebare pe care o primim! Răspuns scurt: pentru legăturile 10G sub 300 de metri, OM3 este perfect – și sincer, asta acoperă aproximativ 95% din rulările centrelor de date. Iată partea tehnică: OM3 are o lățime de bandă modală efectivă de 2000 MHz·km la 850nm, în timp ce OM4 o crește până la 4700 MHz·km. Ce înseamnă asta practic? OM3 acceptă 10G până la 300m, 40G până la 100m și 100G până la 100m. OM4 extinde aceste distanțe – 10G la 400m, 40G la 150m, 100G la 150m. Deci, cu excepția cazului în care rulați legături mai lungi sau planificați upgrade-uri 40G/100G în viitorul apropiat, OM3 vă oferă performanțe excelente la un preț mai bun. Ambele folosesc același miez de 50/125μm și jacket aqua, astfel încât sunt pe deplin compatibile cu infrastructura dvs. OM3 existentă.

R: Absolut – aceasta este frumusețea conectorului SC! Fiecare dintre cele 16 fibre se termină cu un conector SC standard, astfel încât se vor conecta direct la orice panou adaptor SC, ODF sau port de echipament pe care îl aveți deja. Mecanismul de blocare prin împingere-tragere al SC este identic indiferent dacă provine de la un singur cablu duplex sau de la ansamblul nostru cu 16-nuclee. Un lucru de reținut: veți dori să vă asigurați că panoul de corecție sau aspectul adaptorului poate găzdui 16 porturi SC în aranjamentul de care aveți nevoie. În mod obișnuit, vedem clienți care le folosesc cu panouri adaptoare SC de înaltă densitate care dețin 12 sau 24 de porturi. Dacă aveți nevoie de ajutor pentru planificarea configurației panoului, contactați-vă – am realizat sute de aceste implementări și vă putem împărtăși ceea ce funcționează cel mai bine.

R: Cordurile noastre de corelare SC OM3 cu 16-nuclee sunt testate pentru a furniza o pierdere de inserție mai mică sau egală cu 0,3 dB per conector – acesta este standardul industrial pentru ansamblurile premium-. Cu doi conectori per legătură (câte unul la fiecare capăt), vă uitați la o pierdere totală de conector mai mică sau egală cu 0,6 dB. Pentru calculul bugetului de legătură, iată ce trebuie luat în considerare: pierderea conectorului (0,6 dB), atenuarea fibrei (3,5 dB/km la 850 nm pentru OM3) și orice puncte de îmbinare, dacă este cazul. Pentru o legătură tipică de 100 m 10G, utilizați poate 0,35 dB pentru fibră în sine plus 0,6 dB pentru conectori - cu mult în bugetul de 2,6 dB pe care 10GBASE-SR îl permite. Testăm 100% fiecare fibră înainte de expediere și includem raportul de testare, astfel încât să știți exact ce obțineți. Fără surprize.

R: Gândire bună – identificarea fibrelor este esențială atunci când aveți de-a face cu cabluri cu mai multe-fibre! Urmăm standardul de codificare a culorilor TIA-598, care folosește o secvență specifică de 12 culori (albastru, portocaliu, verde, maro, ardezie, alb, roșu, negru, galben, violet, trandafir, aqua) plus dungi pentru fibrele 13-24. Într-un cablu cu 16 fire, fibrele 1-12 sunt culori solide, iar fibrele 13-16 folosesc primele patru culori cu o dungă sau un trasor. Fiecare fibră este, de asemenea, numerotată pe picioarele de ruptură. Sfat profesionist: atunci când documentați instalarea, faceți o fotografie a ambelor capete cu secvența de culori vizibilă - vă va economisi ore întregi de depanare pe drum. Dacă aveți nevoie de o schemă de culori personalizată sau de o etichetare specifică pentru organizația dvs., putem găzdui și asta.

R: Conectorii SC înșiși au o amprentă relativ mai mare în comparație cu LC, dar fibra în sine este destul de flexibilă. Pentru cablurile noastre multi-fibră OM3, raza minimă de îndoire sub sarcină este de 10 ori diametrul exterior al cablului, iar la descărcare este de aproximativ 5 ori. Pentru un cablu de distribuție obișnuit cu 16-fii, care ajunge la aproximativ 50-60 mm (aproximativ 2 inchi) când este instalat. Picioarele individuale de rupere de la capetele SC se pot îndoi mai strâns – până la o rază de aproximativ 30 mm. Iată însă treaba: lăsați întotdeauna o slăbiciune în punctele de tranziție, în loc să forțați curbe strânse. Îndoirile strânse măresc atenuarea și pot provoca pierderi de macro-îndoire în timp. Pentru aplicații cu spațiu limitat, luați în considerare opțiunea noastră de fibre insensibile la îndoire - se ocupă de coturi cu raza de 7,5 mm fără o creștere semnificativă a pierderilor.
