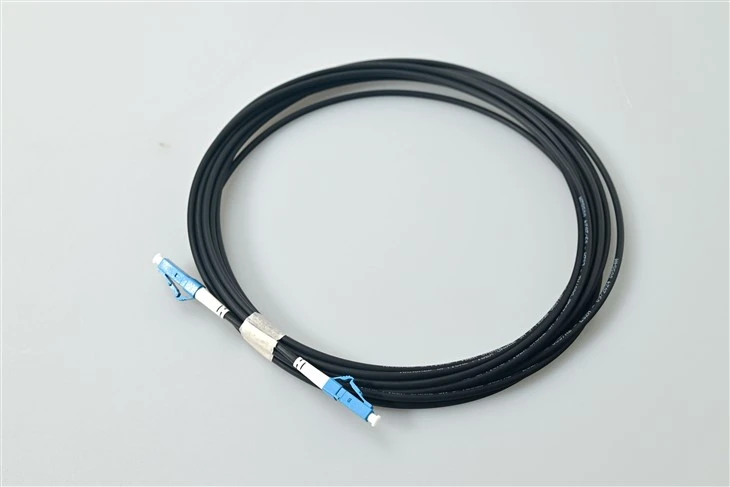

Ce este cablul de corecție LC LC?
LC-Cordon de corecție cu fibră optică LCeste un cablu patch mic, compact, folosit foarte popular în multe aplicații. Aceste soluții de rețea includ rețele de telecomunicații, rețele LAN, rețele de procesare a datelor, terminale de dispozitive și distribuții de locații. LC-Cordurile de corecție LC sunt proiectate pentru a oferi soluții Ethernet rapide în aplicații Gigabit și aplicații ATM, cu un consum mai mic de spațiu.
Caietul de sarcini
| Parametru | Unitate | FC, SC, LC/ Cordon de corecție din fibră blindată | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Pierdere de inserție (tipic) | dB | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,3 |
| Pierdere de returnare | dB | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 60 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 35 | Mai mare sau egal cu 55 | Mai mare sau egal cu 75 |
| Lungime de undă de operare | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Schimbabilitatea | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Vibrație | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Temperatura de functionare | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de depozitare | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametrul cablului | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caracteristici
Îndeplinește cerințele tot mai mari pentru soluții SFF
Conectorii LC sunt fabricați cu o virolă de numai 1,25 mm diametru, ceea ce reprezintă un mare avantaj pentru rețeaua dens populată de fibră optică. Conectorul LC este fabricat conform standardului IEC 61754-20 pentru conexiuni de înaltă densitate, cum ar fi transceiver-urile SFP, XFP și SFP+.
LC monomod sau multimod-LC, ascensoare sau plenum
Noi furnizămLC-Ansambluri de cabluri cu fibră optică LC cu opțiuni unic și multimod, cu opțiuni single mode (9/125 OS1, OS2), duplex și multimode (50/125 și 62.5/125). Puteți alege dacă este pentru aplicație verticală sau conexiuni plenum sau dacă doriți să fie complet personalizat, ne puteți contacta pentru a afla mai multe despre serviciul nostru OEM/ODM pentru cablurile de corelare LC-LC.
Scoatere ușoară și convenabilă
Construite cu o configurație rapidă convenabilă, conexiunile LC-LC sunt echipate cu mecanisme de blocare care sunt similare cu urechea de reținere a unui conector RJ45. Acum este ușor să conectați și să deconectați conectorul de la dispozitiv. Umele de blocare sunt turnate prin injecție-cu o durabilitate sporită în ceea ce privește rezistența la tracțiuni, încordări, agățați și impacturi în timpul instalării și întreținerii cablajului.
Ansamblu de fibre sigur și testat cu pierderi reduse de inserție
Cordurile noastre de corelare sunt 100% inspectate optic și testate pentru a aduce pierderi de inserție reduse, care nu depășesc 0,02 dB.
Aplicații
Gestionarea cablurilor pentru centrul de date{0}}codat de culoare
Cablurile de fibră LC simplex negre oferă distincție vizuală în mediile în care codarea-coloră ajută la izolarea rapidă a defecțiunilor. Echipele de operațiuni de rețea care gestionează mii de conexiuni de corecție folosesc cabluri LC UPC cu manta neagră-pentru a desemna anumite VLAN-uri, legături de administrare din-din-bandă sau porturi de testare rezervate.
Cortificarea transceiver SFP și SFP+
Ferula cu factor de formă mic de 1,25 mm a acestui cablu LC simplex se potrivește cu densitatea portului compact al modulelor optice SFP, SFP+ și XFP. Inginerii care implementează comutatoare de înaltă-densitate cu plăci de linie SFP+ cu 48 de porturi se bazează pe cabluri de corelare LC subțiri, negre, pentru a minimiza diametrul fasciculului de cabluri. Pentru partea de împerechere a acestor transceiver,Adaptoare LC cu fibră optică duplex pentru instalații de panouri de-înaltă densitatesunt componenta standard a interfeței.
Broadcast Routing și Master Control Rooms
Instalațiile de televiziune standardizează adesea jumperii de fibră neagră pentru liniile de legătură ale routerelor video pentru a reduce dezordinea vizuală sub iluminatul studioului. Designul simplex LC UPC se potrivește cu căi SDI-pe-fibră unidirecționale în care este necesară doar un singur fir de transmisie sau recepție.
Instrumentatie de laborator si banc de testare
Inginerii de testare optică conectează unități OTDR, contoare optice de putere și analizoare de spectru folosind cabluri de corelare LC simplex negre, care ies în evidență față de fibrele de referință colorate. Specificația scăzută a pierderii de inserție de 0,2 dB asigură o incertitudine minimă de măsurare în timpul calibrării.
Rețele guvernamentale și financiare sigure
Facilități cu politici stricte de identificare a cablurilor implementează cabluri de corelare monomod LC negre pe segmente de rețea clasificate sau sensibile. Culoarea non-standard previne conexiunea încrucișată accidentală-cu cablarea galbenă monomod-generală.
Puncte de demarcare din exterior-la-interioare
Tehnicienii care termină cablurile blindate exterioare la punctele de intrare în clădire trec adesea la jumperi LC simplex de culoare neagră înainte de a se plasa în cadrul de distribuție principal. Contrastul de culoare marchează clar demarcația dintre instalația externă și cablarea sediului.
FAQ
Î1: De ce să alegeți o jachetă neagră în loc de galben standard pentru un cablu de corecție LC monomod?
R: Cablurile simplex LC negre servesc nevoilor specializate de gestionare a cablurilor. Operatorii centrelor de date le folosesc pentru a separa vizual traficul de management, circuitele de testare sau segmentele de rețea securizate de legăturile monomode galbene de producție.
Î2: Este acest cablu UPC LC simplex compatibil cu transceiver-urile SFP+ duplex?
R: Modulele SFP+ au porturi TX și RX separate, fiecare acceptând un conector LC simplex. O pereche de cabluri de corelare LC simplex negre poate înlocui un singur cablu duplex atunci când este preferată rutarea independentă a căilor de transmisie și recepție.
Î3: Ce înseamnă dimensiunea virolei de 1,25 mm pentru densitatea portului?
R: Ferula ceramică de 1,25 mm are jumătate din diametrul conectorilor SC sau FC, permițând de două ori numărul de porturi în același spațiu pentru panou. Panourile de corelare LC de-densitate mare găzduiesc 72 sau 144 de porturi într-o singură unitate de rack. Pentru o comparație mai detaliată a modului în care LC se compară cu conectorii de format-mai mare în medii dense, consultațisoluții de conectori de fibră LC de-densitate mare pentru centrele de date și cablarea întreprinderilor.
Î4: Cum simplifică întreținerea mecanismul-de blocare a urechii?
R: Încuietoarea-molată prin injecție de pe fiecare conector LC UPC se eliberează printr-o simplă apăsare cu degetul mare, similar unei mufe RJ45. Tehnicienii care deservesc panourile de corecție aglomerate apreciază deconectarea gratuită-uneltelor care reduce deteriorarea accidentală a fibrelor.
Î5: La ce pierdere de inserție mă pot aștepta de la acest cablu monomod negru LC simplex?
R: Testarea din fabrică garantează o pierdere de inserție mai mică sau egală cu 0,2 dB per pereche de conectori cuplati. Această toleranță strânsă păstrează bugetul de putere optică pe legăturile lungi în cascadă în rețelele operatorului de telecomunicații.
Î6: Materialul jachetei negre este LSZH sau PVC?
R: Sunt disponibile ambele variante de jachetă. Specificați LSZH pentru medii interioare cu plen sau coloane în care respectarea codului de incendiu necesită materiale fără-fum, fără halogeni-. Jachetele din PVC se potrivesc-generalului pe raft.
Î7: Pot comanda lungimi personalizate pentru rulajele simplex din rack-la-rack?
A: Da. Cablurile OEM simplex LC monomod sunt disponibile în lungimi de la 0,5 metri până la 100 de metri. Cumpărătorii în vrac care achiziționează cabluri de corecție cu fibră neagră pentru implementări mari primesc prețuri de volum.
Î8: Culoarea neagră afectează performanța optică?
R: Nu. Pigmentarea jachetei nu influențează fibra internă sau lustruirea conectorului. Cablul negru simplex LC UPC îndeplinește specificații de pierdere de inserție și pierderi de retur identice ca echivalentele galbene. Dacă evaluați și diferențele de format ale conectorului,diferențele practice dintre conectorii cablurilor de corecție cu fibră optică LC și SCacoperă compromisurile-cheie pentru scenariile comune de implementare.
