Specificații tehnice – LC la FC OM3 Duplex Fiber Patch Cable
| Parametru | Caietul de sarcini | Parametru | Caietul de sarcini |
|---|---|---|---|
| Tip conector | LC UPC la FC UPC | Tipul fibrei | OM3 Multimode 50/125μm |
| Grad de fibre | Laser-Optimizat 50μm | Lungime de undă | 850 nm / 1300 nm |
| Pierdere de inserție | Mai mic sau egal cu 0,3 dB (obișnuit 0,2 dB) | Pierdere de returnare | Mai mare sau egală cu 20 dB |
| Număr de fibre | Duplex (2 fibre) | Diametrul cablului | 2,0 mm Strâns-Tampon |
| Manta de cablu | LSZH (fum redus, zero halogen) | Culoarea jachetei | Aqua (standard OM3) |
| Max. Rata de date | 10 Gbps la 300 m | Material virola | Ceramica de precizie din zirconiu |
| Min. Raza de curbare | 30 mm (Încărcat) / 15 mm (Neîncărcat) | Rezistență la tracțiune | Mai mare sau egal cu 100N |
| Temp. de operare | -20 de grade până la +70 grade | Temp. stocare | -40 de grade până la +80 grade |
| Lungimi disponibile | 1m, 2m, 3m, 5m, 10m, Personalizat | Conformitate | RoHS, CE, ISO 11801 |

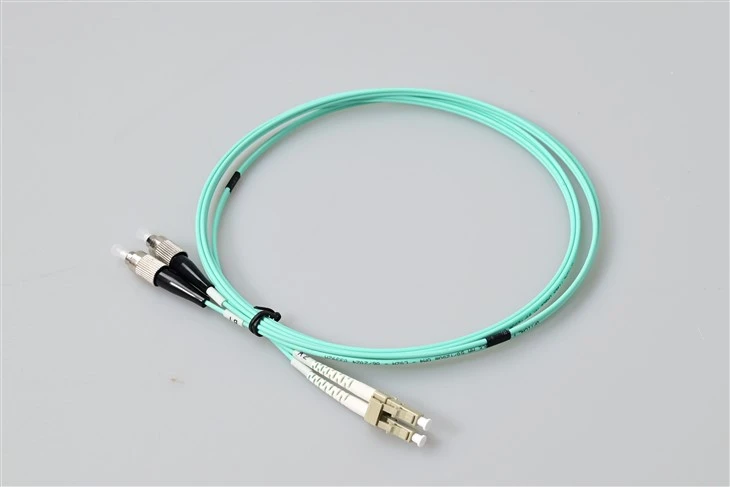

Ce este un cablu de corecție duplex multimod LC la FC OM3?
TheCablu patch duplex multimod LC la FC OM3este un jumper hibrid de fibră optică conceput special pentru interconectarea dispozitivelor cu diferite interfețe de conector. Cu un conector LC UPC la un capăt și un conector FC UPC pe celălalt, acest cablu permite comunicarea fără întreruperi între echipamentele moderne de rețea care au porturi LC și sistemele vechi echipate cu interfețe FC.
Spre deosebire de cablurile standard LC-LC sau FC-FC care conectează conectori identici, acest cablu hibrid LC-FC joacă un rol esențial în mediile de infrastructură mixtă de fibră. Centrele de date și facilitățile de telecomunicații operează adesea echipamente din generații diferite-comutatoare și transceiver-uri mai noi folosesc de obicei conectori LC compacti pentru o densitate mai mare de porturi, în timp ce instrumentele de testare mai vechi, sistemele DWDM și echipamentele de telecomunicații de calitate carrier-se pot baza în continuare pe conectori robusti cu filet FC.
De ce să alegeți acest jumper de fibră multimod LC-FC hibrid?
Miezul de fibră de 50/125 μm optimizat cu laserul OM3-acceptă transmisie 10 Gigabit Ethernet până la 300 de metri la o lungime de undă de 850 nm, făcându-l potrivit pentru conexiuni backbone intra-cladiri și legături de scurt-la centru de date. Jacheta LSZH de culoare aqua-îndeplinește cerințele de siguranță la incendiu pentru instalarea în interior, eliberând fum minim și fără gaze halogen toxice în caz de incendiu-esențiale pentru camerele închise pentru servere și canalele de cablu.
Fiecare cablu este supus testării optice 100% înainte de expediere. Ferulele ceramice din zirconiu lustruite de precizie-la ambele capete LC și FC oferă o consecvențăpierdere de inserțiesub 0,3 dB, asigurând o integritate fiabilă a semnalului în rețeaua dumneavoastră de fibră.
Conector LC vs. Conector FC: Înțelegerea diferenței de interfață
TheLC (Conector Lucent) folosește o virolă compactă de 1,25 mm cu un mecanism de blocare push-pull, permițând implementări de-densitate mare-de două ori mai mare decât numărul de porturi în comparație cu conectorii SC din același spațiu de panou. A devenit interfața dominantă pentruTransceiver SFP/SFP+și comutatoare de rețea moderne.
TheFC (Conector Ferule) are o virolă de 2,5 mm cu un șurub filetat-pe cuplare. Deși sunt mai puțin obișnuiți în instalațiile noi, conectorii FC rămân predominanți în echipamentele de măsurare de precizie, instrumentele optice de testare și infrastructura de telecomunicații mai veche datorită conexiunii lor mecanice sigure și rezistenței la vibrații.
Acest cablu patch LC la FC elimină nevoia de adaptoare suplimentare sau module de conversie atunci când conectați aceste două tipuri de interfețe, simplificând gestionarea cablurilor și reducând potențialele puncte de defecțiune din rețeaua dumneavoastră.
Aplicații – Unde LC la FC OM3 Cabluri duplex Excel
Acest cablu de corecție hibrid duplex LC UPC la FC UPC OM3 este conceput special pentru o singură lucrare, majoritatea jumperilor LC-LC standard nu pot face bine: conectarea comutatoarelor, transceiverelor și panourilor de corelare moderne cu terminare LC-la echipamentele de testare vechi, echipamentele de difuzare și dulapul {0{9} ODF}2 preexistent coturi strânse de 90 de grade pe care le solicită tăvile de cablare structurate. Combinația dintre o terminație de conector mixt-și o fibră insensibilă la îndoire G657A1 este ceea ce separă acest jumper de un cablu de corecție LC-FC obișnuit.
Echipament FC moștenit → Modernizare rețea LC modernă
În birourile centrale de telecomunicații mai vechi și în sălile de control-master de difuzare, panourile de intrare cu fibră existente încă sunt terminate pe pereții FC. Cablul LC-FC OM3 insensibil la îndoire vă permite să direcționați un comutator LC SFP+ nou-construit direct în acel FC ODF vechi, fără a re-termina cablul de intrare de câmp -, păstrând cheltuielile și evitând o întrerupere a serviciului.
Jumpers de laborator de testare și măsurare
OTDR-urile, sursele optice de lumină și contoarele de putere de referință-de la EXFO, JDSU, Yokogawa și Anritsu sunt livrate cel mai frecvent cu pereți FC/PC, în timp ce dispozitivul testat utilizează LC. Un jumper duplex 50/125 OM3 LC-FC este cablul adaptor standard de laborator utilizat pentru a conecta aceste două interfețe în timpul certificării legăturii multimode 10G.
Direcționare strânsă cu rază-în jgheaburile de cablu și în coturile de colț
Fibra G657A1 menține pierderea de macrobend sub 0,1 dB la o rază de 10 mm, față de aproximativ 1–2 dB pentru fibra G652D tradițională la aceeași îndoire. Acest lucru contează în cablarea structurată: cablul de corecție G657A1 LC{-FC OM3 2.0 mm poate fi direcționat în interiorul managerilor orizontali 1U, în jurul stâlpilor de colț și prin suporturi de cablu cu fante, fără penalizarea per-îndoire care ar sparge un buget de marjă de 10G.
Backbone multimod 10G pentru interior cu mandat de siguranță la foc-
Jachetele LSZH nu emit aproape niciun fum halogenat atunci când sunt arse, motiv pentru care IEC 60332-1, EN 50575 Cca și IEC 60754 sunt scrise în jurul lor. Cablul LC-ignifug LSZH la FC OM3 este specificația corectă pentru spitale, stații de metrou subterane, centre de date și ridicări-înalte pentru birouri, unde sunt aplicate limitele de toxicitate a fumului.
CATV Headends și transmisie de difuzare
Receptoarele CATV mai vechi și extensiile SDI-peste-fibră rețin șurubul-pe conectorii FC, deoarece cuplajul filetat supraviețuiește vibrațiilor mai bine decât push-pull LC. Cablul de corecție multimod LC{-FC 10G transportă semnalul de la un agregator modern de fibre terminat LC-în acel port FC moștenit sensibil-la vibrații.
Biroul central FTTX Cross-Conectează
ODF-urile clasei Carrier-expun frecvent FC/PC pe partea de linie și LC pe partea echipamentului. Un cablu de conversie vechi-FC-la-LC cu miez G657A1 este activul implicit de conexiune încrucișată-cumparat în bloc pentru fiecare nou locaș de agregare PON.
Comenzi de furnizori în vrac pentru constructori și integratori de panouri
Integratorii de sistem care construiesc panouri de corelare pre-cablate specifică producătorul cablului duplex LC la FC OM3 în funcție de performanța-rază de curbare și certificatele LSZH - nu numai prețul unitar. MOQ pentru comandă în bloc este de 100 de bucăți pe lungime-SKU, fiind acceptată consolidarea cu lungimi mixte-pentru același PO.
Întrebări frecvente – LC la FC OM3 Fiber Patch Cable
Î1: De ce să alegeți un cablu de corecție hibrid LC-la-FC OM3 în loc de doi jumperi LC-LC și FC-FC?
R: Un jumper hibrid elimină o pereche-de împerechere din calea optică, economisind aproximativ 0,3 dB de pierdere de inserție și un punct potențial de intrare-de murdărie. Pentru un buget de conexiune multimod 10G restrâns, acest lucru contează -, motiv pentru care cablul hibrid LC UPC la FC UPC OM3 este preferat în detrimentul unui lanț-în margaretă de doi jumperi plus un adaptor LC-FC.
Î2: Ce face de fapt fibra insensibilă la îndoire G657A1 la o rază de îndoire de 10 mm?
R: Fibra standard G652D pierde aproximativ 1–2 dB pe tură atunci când este îndoită la 10 mm. Fibra G657A1 menține această pierdere sub 0,1 dB. În termeni practici, cablul de corecție G657A1 LC-FC OM3 2.0mm poate fi direcționat în jurul unui stâlp de colț sau în interiorul unui deget de cablu fără degradare măsurabilă a semnalului - ceea ce o construcție mai veche a fibrei nu poate face.
Î3: Mantaua LSZH de 2,0 mm este evaluată pentru instalații cu plen sau cu montant?
R: LSZH este clasificarea europeană și internațională cu emisii reduse de-fum{-zero-halogen (IEC 60332-1 / EN 50575 Cca). Este acceptat pentru traseele generale de interior, de ridicare și de cablu-dar NU este echivalent cu ratingul de plen-nord-american OFNP. Dacă proiectul dvs. necesită în mod special OFNP sub NEC, solicitați varianta cu manta OFNP-a acestui jumper duplex LC-FC OM3.
Î4: Acest cablu de corecție LC UPC la FC UPC OM3 va suporta Ethernet 10G la o rază multimodă de 300 m?
A: Da. Fibra optimizată cu laser OM{3 50/125-este evaluată pentru 10GBASE-SR până la 300 m. Deoarece pierderea de inserție mai mică sau egală cu 0,3 dB pe acest cablu multimod LC-FC 10G lasă o marjă largă la perechea de conectori, raza de acțiune completă de 300 m este realizabilă - cu condiția ca legătura în aval să fie și OM3 sau mai bună.
Î5: De ce să specificați OM3 peste OM1 sau OM2 pentru o nouă versiune multimodală?
R: OM1 (62,5/125) atinge maximul la 33 m pentru 10GBASE-SR; OM2 (50/125) atinge doar 82 m la 10G. OM3 o extinde până la 300 m. Pentru orice instalare nouă compatibilă cu 10G-, jumper-ul duplex 50/125 OM3 LC-FC este specificația minimă care confirmă legătura viitoare-. Dacă proiectul dvs. se poate scala ulterior la 40G sau 100G, consultațicomparație detaliată a performanței fibrelor multimode OM3 vs OM4pentru a determina dacă este utilă actualizarea la OM4 în momentul instalării.
Î6: Se poate schimba lustruirea UPC de pe acest cablu la APC la o comandă în bloc?
R: UPC vs APC este o alegere din fabrică-poloneză și nu poate fi convertită pe teren. La comenzile în vrac, producem variante LC APC / FC APC ca SKU-uri separate -, dar rețineți că fețele de capăt-APC sunt codate de pornire-verzi și sunt utilizate de obicei în modul unic PON/FTTH, nu în multimodul OM3. Pentru legăturile multimode 10G, LC UPC la FC UPC este împerecherea corectă. Pentru o detaliere completă a modului în care geometriile frontale-PC, UPC și APC diferă în ceea ce privește performanța pierderii de rentabilitate, consultațiGhid de tip lustruire a conectorului de fibră care acoperă specificațiile PC vs UPC vs APC.
Î7: Care este MOQ în vrac și timpul de livrare tipic pentru o comandă de furnizor duplex LC-FC OM3?
R: MOQ este de 100 de bucăți pe lungime-SKU pentru configurațiile stoc. Termenul de livrare este de 3–5 zile lucrătoare pentru ansamblurile standard LSZH de 2,0 mm aqua și 7–12 zile lucrătoare pentru loturile de cordonuri de corecție personalizate-jachete sau-cu lungime personalizată LC la FC OM3. Containerele de 5,000+ bucăți sunt cotate pentru fiecare proiect.
Î8: Cum ar trebui curățate părțile-capetelor LC UPC și FC UPC înainte de inserare?
R: Utilizați un produs de curățare pentru fibre de tip mulinet-la ambele capete înainte de fiecare împerechere. Pentru inspecția pe teren, o lunetă de fibră video de 200×/400× verifică fața de capăt-față față de criteriile IEC 61300-3-35 de trecere/eșec. Acoperirea prafului-cablului LC-FC OM3 insensibil la îndoire între utilizări este obligatorie - murdăria este cea mai mare cauză a defecțiunii marginii conexiunii la un ansamblu hibrid.
Î9: Ferula din zirconiu de gradul A vine cu un raport de testare din fabrică?
A: Da. Fiecare unitate este 100% interferometru-măsurată pentru decalajul apexului, raza de curbură și subdecupajul fibrei și pierderea-de inserție/retur-pierderea testată la 1310 nm și 1550 nm. Rapoartele de testare cu numero-seriale individuale sunt disponibile pentru comenzile angro LC-FC OM3 duplex în vrac fără costuri suplimentare.
Î10: Lungimea cablului poate fi personalizată pentru un anumit proiect?
R: Lungimile personalizate de la 0,5 m până la 300 m sunt fabricate la comandă. Pentru comenzile în vrac care amestecă lungimi (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) pe același PO, furnizorul de cablu duplex LC UPC la FC UPC OM3 poate consolida toate tăieturile într-o singură expediție pentru a reduce transportul.
Î11: Acest cablu este potrivit pentru utilizare directă-îngropat în aer liber?
R: Nu. Construcția etanșă-tamponată LSZH de 2,0 mm este proiectată pentru aplicații de interior/in-construcții. Pentru cursele de înmormântare directă în aer liber, aveți nevoie de un cablu de exterior blindat sau umplut cu gel-terminat pe un ODF, iar acest jumper de interior conectat la partea de corecție ODF.
Î12: Ce limite de mediu de operare ar trebui să respect?
R: Temperatura de funcționare este de -20 grade până la +70 grade, depozitare -40 grade până la +80 grade. Acestea acoperă centrele-de date interioare, camera-de telecomunicații și mediile de difuzare condiționate. Pentru adăposturile exterioare neîncălzite mai reci, specificați varianta de temperatură industrială-în locul acestui cablu de corelare LC-FC OM3 LSZH.
