Ce este conectorul pentru fibră optică?
Conectorul de fibră optică este un dispozitiv care permite conexiuni detașabile (mobile) între fibrele optice. Conectează cu precizie cele două fețe de capăt ale fibrelor optice pentru a maximiza cuplarea energiei optice de ieșire de la fibra de transmisie la fibra de recepție și pentru a minimiza impactul asupra sistemului cauzat de intervenția acestuia în legătura optică. Aceasta este cerința de bază a conectorului de fibră optică. Într-o oarecare măsură, conectorii de fibră optică afectează fiabilitatea și performanța sistemelor de transmisie optică.

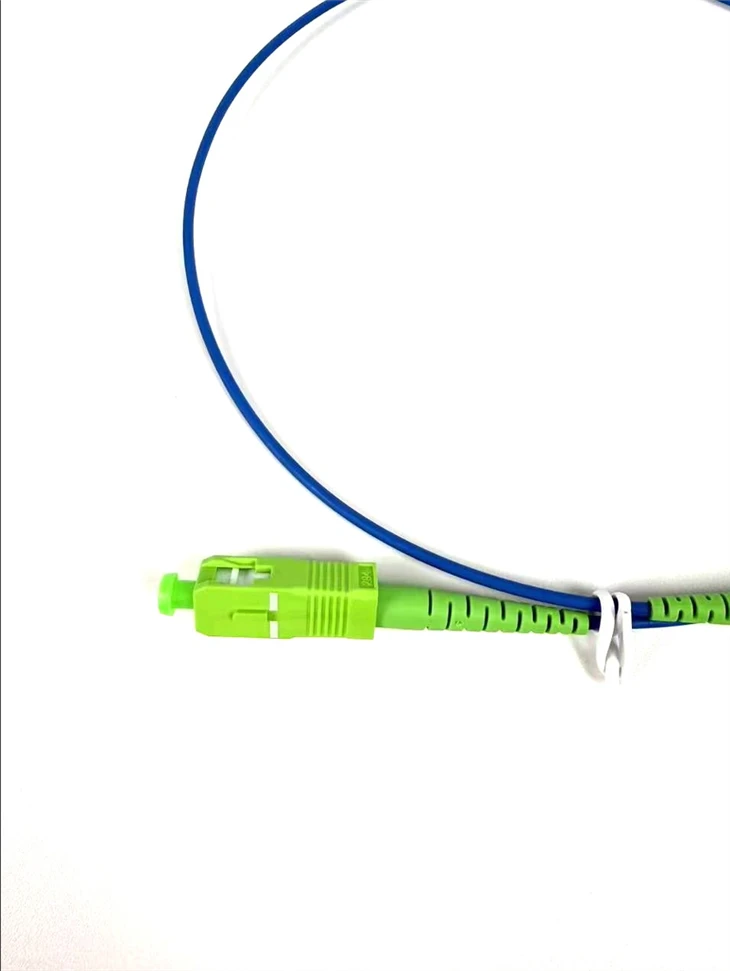

Conector fibră optică tip SCeste un conector de fibră optică dezvoltat de NTT Corporation în Japonia. Carcasa sa este dreptunghiulara, iar dimensiunile structurale ale bolturilor si mansoanelor de cuplare folosite sunt exact aceleasi cu cele ale tipului FC. Fețele de capăt ale știfturilor sunt adesea lustruite folosindMetode de șlefuire PC sau APC; Metoda de fixare adoptă un tip de blocare-în știft, care nu necesită rotire. Acest tip de conector este ieftin, ușor de conectat și deconectat, cu mici fluctuații ale pierderilor de inserție, rezistență ridicată la compresiune și densitate mare de instalare.
Interfețele ST și SC sunt două tipuri de conectori de fibră optică. Pentru conexiunile 10Base-F, conectorii sunt de obicei de tip ST, în timp ce pentru 100Base-FX, conectorii sunt în mare parte de tip SC. Miezul conectorului ST este expus, în timp ce miezul conectorului SC este în interiorul îmbinării.
Caracteristicile structurale și indicatorii de performanță ai diverșilor conectori activi de fibră optică monomod
| Caracteristicile structurale și indicatorii de performanță ai diverșilor conectori activi de fibră optică monomod | ||||||
| Tip | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Structură și caracteristici | forma feței de capăt | Suprafață sferică convexă | Panta de 8 grade | Suprafață sferică convexă | Panta de 8 grade | Suprafață sferică convexă |
| metoda de conectare | fir | fir | Introducerea și îndepărtarea axială | Introducerea și îndepărtarea axială | snap | |
| forma conectorului | rundă | rundă | dreptunghi | dreptunghi | rundă | |
| Indicatori de performanță | pierdere medie de inerție | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 |
| pierdere maximă de inserție | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| repetabilitate | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | |
| interschimbabilitatea | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | Mai mic sau egal cu ±0,1 | |
| pierdere de returnare | Mai mare sau egal cu 40 | Mai mare sau egal cu 60 | Mai mare sau egal cu 40 | Mai mare sau egal cu 60 | Mai mare sau egal cu 40 | |
| timpul de introducere și îndepărtare | Mai mare sau egal cu 1000 | Mai mare sau egal cu 1000 | Mai mare sau egal cu 1000 | Mai mare sau egal cu 1000 | Mai mare sau egal cu 1000 | |
| interval de temperatură pentru utilizare | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Aplicații
Cablaje de -densitate ridicată pentru panouri de corelare
Lungimea ultra-scurtă de 0,5-metri minimizează slăbirea cablului în medii cu densitate mare, reducând congestia în interiorul dulapurilor echipamentelor și zonelor de corecție.
Conexiuni la cutia terminală FTTH
Ideal pentru conectarea dispozitivelor ONT la rozete de fibră și la prize de perete în instalații interioare FTTH cu spațiu-limitat.
Corectare pe distanță scurtă-ODF
Folosit în mod obișnuit în interiorul cadrelor de distribuție optică pentru conexiuni organizate,-cu dezordine redusă între modulele adiacente, splitterele și adaptoarele.
Carcase compacte pentru telecomunicații
Potrivit pentru cutii de joncțiune mici, dulapuri cu montare pe perete-și carcase compacte, unde cablurile mai lungi ar crea un volum inutil.
Legături cu bancul de testare și echipamentele de laborator
Oferă o opțiune de jumper scurt și consistentă pentru setările de testare optică și conexiunile dispozitivelor de referință.
FAQ
Î: Ce pierdere de returnare oferă acest cablu de corecție SC/APC?
A: Pierdere de întoarcere mai mare sau egală cu 60 dB, așa cum este specificat în tabelul de performanță a produsului.
Î: Care este pierderea de inserție?
Î: Ce înseamnă față de capăt înclinată de 8 grade?
R: Conectorii SC/APC au o lustruire în unghi de 8 grade care direcționează lumina reflectată departe de miezul fibrei, reducând reflexia din spate.
Î: Pentru câte cicluri de împerechere este evaluat conectorul?
R: Mai mare sau egal cu 1000 de cicluri de inserare și îndepărtare, menținând în același timp o performanță optică stabilă.

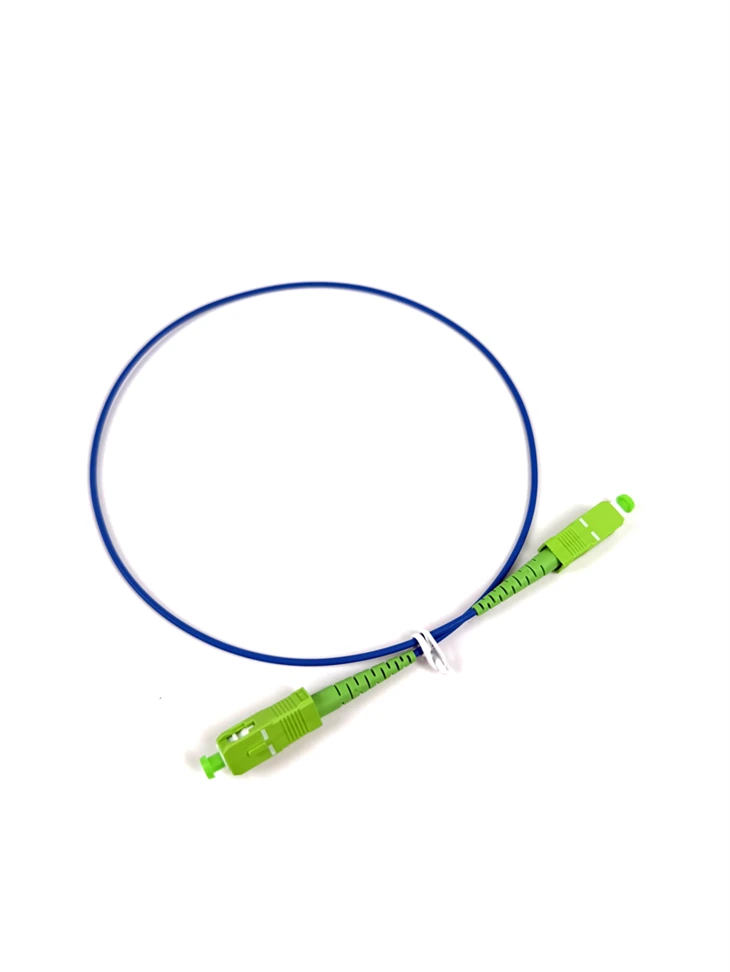

Î: De ce să alegeți un cablu de corecție ultrascurt de 0,5-metri?
R: Cordonurile de corelare ultra-scurte reduc dezordinea cablurilor, simplifică gestionarea în zonele cu densitate mare-și minimizează excesul de cablu în spații compacte.
Î: Care este intervalul de temperatură de funcționare?
A: -40 de grade până la +80 grade .
Î: Ce opțiuni de manta și diametru sunt disponibile?
A: Jachete: PVC, LSZH, OFNP. Diametre: 3,0 mm, 2,0 mm, 0,9 mm.
