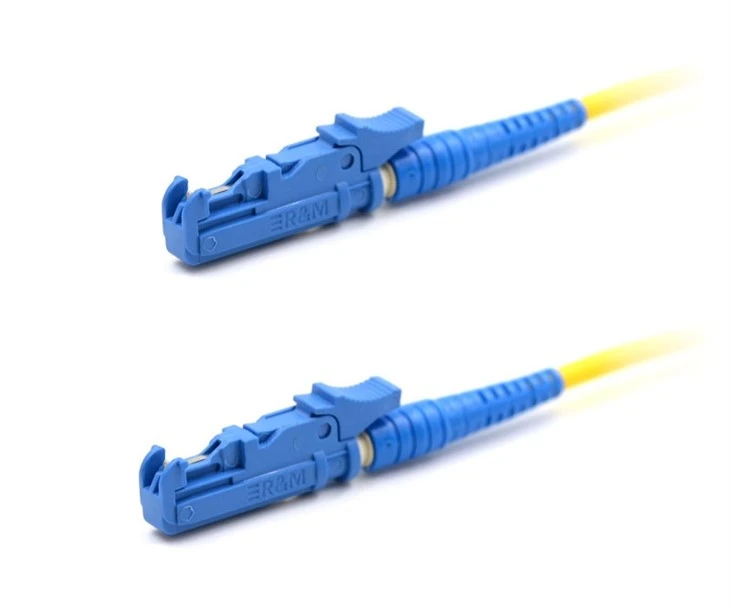

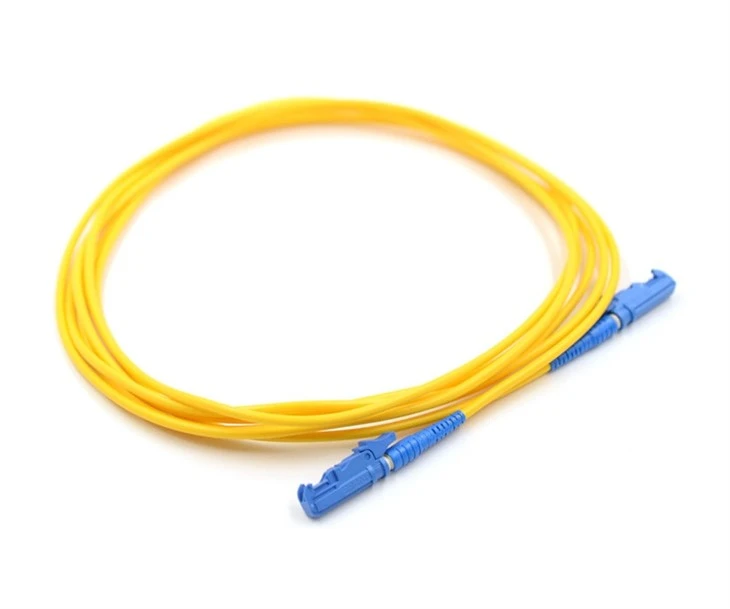

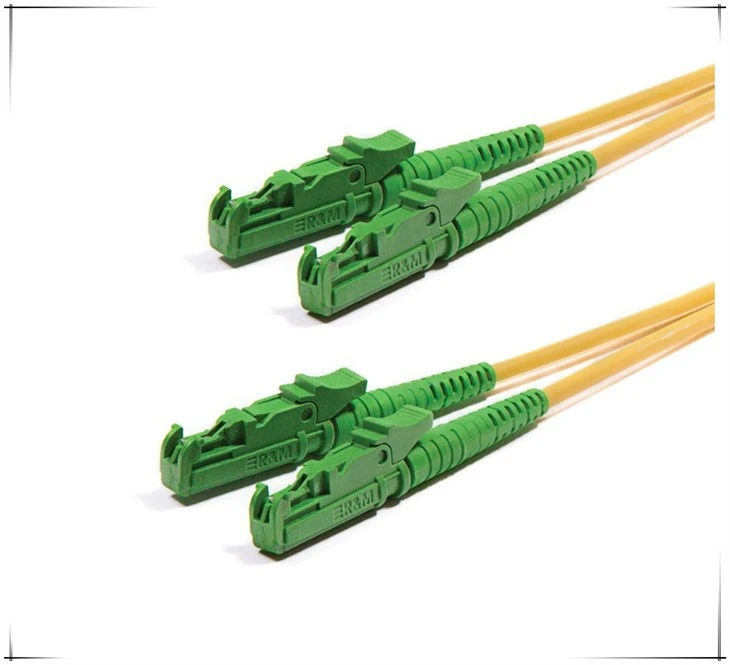

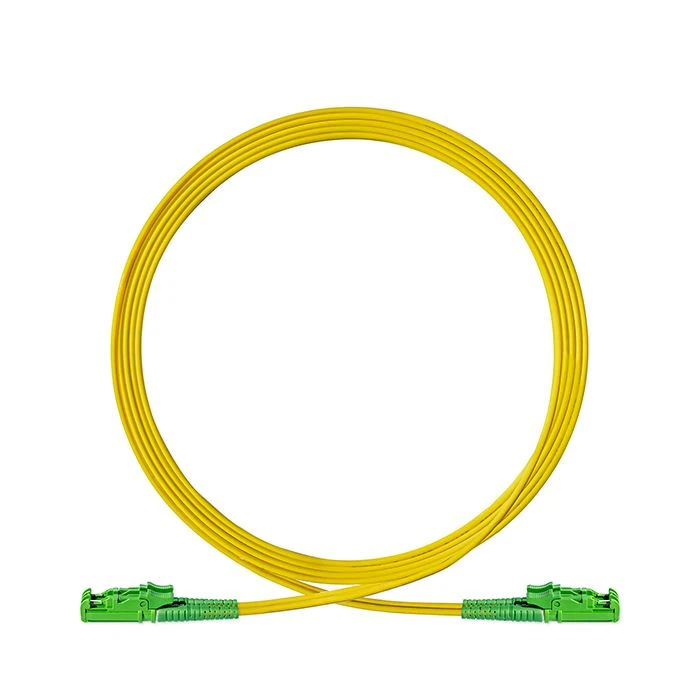

Fibră optică E2000cabluri de săritorieste un cablu scurt de fibră optică care are conectori la ambele capete. Acest cablu este folosit pentru a conecta două dispozitive sau componente de rețea, cum ar fi un router și un comutator sau un panou de corecție și un transceiver. Cordurile de corecție vin în diferite lungimi și tipuri de fibre, cum ar fi fibra monomodală sau multimodală, iar conectorii pot fi de diferite tipuri, inclusiv SC, ST, LC și MTP/MPO. Prin utilizarea acestor cabluri, este posibilă stabilirea și eliminarea conexiunilor între componentele rețelei rapid și fără a fi nevoie de cablare complexă.

Pierdere redusă de inserție și retur:Cordurile de corecție cu fibră optică au pierderi reduse de inserție și retur, ceea ce înseamnă că sunt foarte eficiente în transmiterea datelor pe distanțe lungi, cu zgomot minim și atenuare a semnalului.

Latime de banda mare:Cordonurile de corecție cu fibră optică au capacități mari de lățime de bandă, ceea ce le face ideale pentru aplicațiile de transmisie de date de mare viteză care necesită o capacitate mare de transfer de date.

Gamă largă de aplicații:Cordonurile de corecție cu fibră optică sunt utilizate într-o gamă largă de aplicații, cum ar fi centre de date, telecomunicații, echipamente medicale, militare și aerospațiale și automatizări industriale.

Flexibilitate:Cordonurile de corecție cu fibră optică sunt foarte flexibile, ceea ce înseamnă că pot fi instalate cu ușurință în spații înguste în care cablurile tradiționale de cupru nu s-ar potrivi.

Durabilitate:Cordurile de corecție cu fibră optică sunt foarte durabile și pot funcționa în medii dure, inclusiv temperaturi ridicate, umiditate și expunere la substanțe chimice.

Instalare usoara:Conectorii de pe cablurile de corecție cu fibră optică sunt plug-and-play, ceea ce înseamnă că pot fi conectați cu ușurință la alte dispozitive fără a fi nevoie de unelte sau echipamente speciale.

Eficient din punct de vedere al costurilor:Cordonurile de corecție cu fibră optică sunt rentabile și oferă un cost total de proprietate mai scăzut în comparație cu cablurile de cupru, în special pe distanțe lungi.

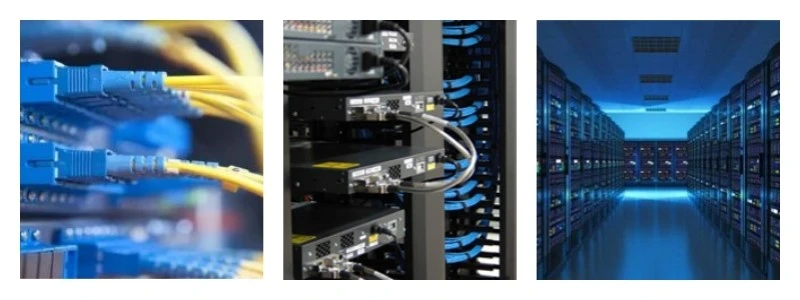

CATV, echipamente de testare metrou;
Rețele de telecomunicații;
Rețele locale (LAN);
Rețele de zonă largă (WAN);
Instalatii de incinta;
Rețele de prelucrare a datelor;
Terminare video și dispozitiv activ militar.

Cinci teste pentru a asigura calitatea cordonului de corecție din fibră

Calitatea cablurilor de corecție din fibră afectează întreaga legătură de fibră optică. Fiecare cordon de corecție din fibră trebuie testat cu strictețe înainte de a părăsi fabrica. Deci, ce teste va face un producător de cabluri de corecție din fibră pentru a asigura calitatea înaltă a cablurilor de corecție?

Pentru a asigura calitatea cablurilor de corecție optice, următoarele cinci tipuri de teste de inspecție sunt în general efectuate înainte de a părăsi fabrica.

Detectarea pierderii/pierderii la retur prin introducerea cablului de corecție din fibră

Pierderea de inserție și pierderea de retur sunt parametri cheie care afectează cablurile de corecție optice. Standardul TIA stipulează în mod clar că pierderea maximă de inserare a cablului de corecție optic este de 0,75 dB (adică valoarea maximă acceptabilă).

Pentru majoritatea cablurilor de corecție de pe piață, intervalul normal de pierdere de inserție este între {{0}},3dB și 0,5dB, iar intervalul de pierdere de inserție scăzută este între {{6 }}.15dB și 0,2dB. Valorile pierderilor de rentabilitate sunt exprimate în dB și sunt de obicei negative, astfel încât valorile mai mari sunt mai bune, iar specificațiile tipice variază de la -15 la -60 dB.

Conform standardelor din industrie, pierderea de retur a conectorilor de fibră optică lustruită Ultra PC ar trebui să fie mai mare de 50 dB, iar pierderea de retur a lustruirii teșite este de obicei mai mare de 60 dB. Tipul PC-ului trebuie să fie mai mare de 40 dB. Pentru fibra multimodală, valorile RL tipice sunt între 20 și 40 dB.

Indicatorii jumperelor generale de calitate purtător sunt că pierderea de inserție este mai mică de 0,3dB, iar pierderea de retur este mai mare de 45dB.

Inspecție față de capătul cablului de corecție din fibră

Curățarea părții de capăt a conectorului de fibră optică afectează direct performanța acestuia. De exemplu, zgârieturile, gropile, crăpăturile, poluarea cu praf etc. pe partea de capăt a fibrei optice vor cauza pierderea semnalului de conexiune, ducând la pierderi de inserție și retur slabe.

Cordon de corecție cu fibre Inspecție interferometru 3D

Testarea interferometrului 3D este în principal pentru a testa geometria feței de capăt a fibrei, iar parametrii includ raza de curbură, decalajul vârfurilor, înălțimea fibrei și așa mai departe. Fața de capăt a cordonului de corecție din fibră trebuie să fie măcinată într-o suprafață sferică, dar produsele fabricate prin procesul de producție propriu-zis nu pot fi perfecte.

Care sunt valorile adecvate pentru raza de curbură, decalajul vârfurilor și înălțimea fibrei?

Prin urmare, forma feței de capăt este specificată în standardul tehnic, care include raza de curbură ROC, decalajul vârfurilor și înălțimea fibrei.

Conform standardelor tehnice ale organizației IEC, valoarea de referință a razei de curbură ROC este aceea că conectorul de tip PC este de 10 ~ 25 mm, iar conectorul de tip APC este de 5 ~ 15 mm. Vertex offset se referă la decalajul dintre vârful suprafeței curbe și axa fibrei. Dacă decalajul vârfului este prea mare, deformarea feței de capăt este suficientă pentru a provoca contactul fizic între fibre. Prin urmare, standardul tehnic necesită decalajul vârfului jumperului de fibre Mai mic sau egal cu 50μm.

Înălțimea fibrei se referă la înălțimea feței de capăt a fibrei în raport cu fața de capăt a virolei. Fața de capăt a fibrei poate ieși deasupra feței de capăt a virolei sau poate fi adâncită sub fața de capăt a virolei. Intervalul de înălțime al fibrei optice specificat în standardul tehnic este de -250~+250nm.

Test de performanță mecanică a cordonului de corecție din fibră

De exemplu, testul de tragere, testarea cordonului optic cu forța de tragere specificată pentru a verifica factorul de siguranță a atenuării fibrei și a deformarii alungirii fibrei.

Experiment de temperatură ambiantă a cablului de corecție cu fibră

Este necesar să se testeze indicatorii de performanță ai conectorilor de fibră optică în diferite condiții de temperatură ambientală.
