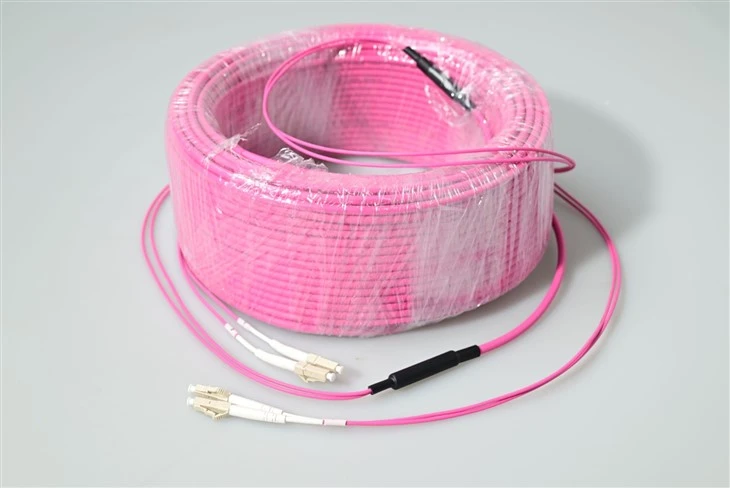

Ce este cablul de corecție LC LC?
LC-Cordon de corecție cu fibră optică LCeste un cablu patch mic, compact, folosit foarte popular în multe aplicații. Aceste soluții de rețea includ rețele de telecomunicații, rețele LAN, rețele de procesare a datelor, terminale de dispozitive și distribuții de locații. Cordurile de corecție LC-LC sunt proiectate pentru a oferi soluții Ethernet rapide în aplicații Gigabit și aplicații ATM, cu un consum mai mic de spațiu.
Caietul de sarcini
| Parametru | Unitate | FC, SC, LC/ Cordon de corecție din fibră blindată | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Pierdere de inserție (tipic) | dB | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,3 |
| Pierdere de returnare | dB | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 60 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 35 | Mai mare sau egal cu 55 | Mai mare sau egal cu 75 |
| Lungime de undă de operare | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Schimbabilitatea | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Vibrație | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Temperatura de functionare | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de depozitare | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametrul cablului | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caracteristici
Îndeplinește cerințele tot mai mari pentru soluții SFF
Conectorii LC sunt fabricați cu o virolă de numai 1,25 mm diametru, ceea ce reprezintă un mare avantaj pentru rețeaua dens populată de fibră optică. Conectorul LC este fabricat conform standardului IEC 61754-20 pentru conexiuni de înaltă densitate, cum ar fi transceiverele SFP, XFP și SFP+. Pentru o privire mai profundă asupra modului în care aceasta se traduce în implementări în lumea reală, consultați ghidul nostrusoluții de conectori de fibră LC de-densitate mare pentru medii SFP+ și centre de date.
LC monomod sau multimod-LC, ascensoare sau plenum
Furnizăm ansambluri de cabluri cu fibră optică LC-LC, cumod unic (9/125 OS1, OS2), duplex și multimod (50/125 și 62,5/125)opțiuni. Puteți alege dacă este pentru aplicație verticală sau conexiuni plenum sau dacă doriți să fie complet personalizat, ne puteți contacta pentru a afla mai multe despre serviciul nostru OEM/ODM pentru cablurile de corelare LC-LC.
Scoatere ușoară și convenabilă
Construite cu o configurație rapidă convenabilă, conexiunile LC-LC sunt echipate cu mecanisme de blocare care sunt similare cu urechea de reținere a unui conector RJ45. Acum este ușor să conectați și să deconectați conectorul de la dispozitiv. Umele de blocare sunt turnate prin injecție-cu o durabilitate sporită în ceea ce privește rezistența la tracțiuni, încordări, agățați și impacturi în timpul instalării și întreținerii cablajului.
Ansamblu de fibre sigur și testat cu pierderi reduse de inserție
Cordurile noastre de corecție sunt 100% inspectate optic și testate pentru a aduce pierderi de inserție scăzute, care nu depășesc 0,02 dB.
Aplicații
Cordonul de corecție LC multimod duplex OM4 este proiectat special pentru medii în care densitatea conectorului, lățimea de bandă cu acces scurt-și corecția rapidă-swap la cald contează mai mult decât distanța. Deoarece ferula SFF de 1,25 mm are jumătate din diametrul unei ferule SC standard, acest jumper de fibră duplex LC OM4 se potrivește de două ori mai multe porturi în același spațiu de 1U de panou -, motiv pentru care următoarele scenarii sunt țintele sale principale de implementare.
Rack-uri transceiver SFP+/QSFP+ de densitate ridicată-
Sloturi direct în cuști 10G SFP+, 25G SFP28 și 4×10G QSFP+. Cablul de corecție SFF LC de 1,25 mm menține pasul de la-la-port la 6,25 mm, potrivindu-se cu distanța mecanică definită de IEC 61754-20 pentru cuștile transceiver stivuibile.
10G / 40G / 100G Legături multimode cu acces scurt-
Fibra optimizată cu laser OM{4 50/125-oferă 10GBASE-SR până la 400 m, 40GBASE-SR4 până la 150 m și 100GBASE-SR10 până la 150 m. Acest lucru face ca cablul de fibră optică duplex OM4 LC-LC să fie jumperul prestabilit cu -cu rază scurtă de acțiune pentru țesătura cu frunze-coloana vertebrală într-o singură sală de date. Dacă evaluați dacă să implementați OM3 sau OM4 pentru proiectul dvs., sistemul nostruGhid de comparare a fibrelor multimode OM3 vs OM4acoperă în detaliu distanța cheie, lățimea de bandă și compensațiile{0}}costului.
-Schimbați corecții în panouri live 24×7
Închizătorul în stil RJ45-închizătură-se declanșează cu un singur deget - fără instrumente, fără perturbări în portul adiacent. Tehnicienii de teren preferă acest cablu de corecție LC duplex OM4 pentru panourile de producție în care remorcherele accidentale ale cablurilor învecinate provoacă lovituri de service.
Rețele de stocare (Fibre Channel 16G / 32G)
Directorii SAN de la Brocade și Cisco folosesc duplex LC pe fiecare port. Jumperul multimod OM4 LC la LC acceptă 16GFC până la 125 m și 32GFC până la 100 m - acoperind cea mai lungă rază-la-rând în interiorul majorității materialelor SAN pentru întreprinderi.
Cablaje structurate pentru ridicare și plenum (OFNR / OFNP)
Pentru cumpărătorii de comandă în vrac care construiesc puțuri de ridicare sau tavane-plenum de aer, cablul de corelare duplex LC OM4 pentru plenum este disponibil cu jachete clasificate OFNR sau OFNP care îndeplinesc cerințele de securitate-la incendiu - NFPA 262 și UL 910, adesea specificate în proiectele federale și de asistență medicală din SUA.
Comerț cu ridicata OEM / ODM pentru integratori de sisteme
Acceptăm comenzi OEM în vrac cu etichete tipărite personalizate, cizme-codate cu culori și lungimi de desfacere non-standard (până la 0,5 m). Cumpărătorii angro de jumper duplex multimod LC pot combina diametre de cablu mixte de 0,9 / 2,0 / 3,0 mm pe același PO.
Fibră industrială cu temperatură largă-
Fereastra de operare de −40 ~ 75 de grade depășește specificațiile comerciale standard cu 20 de grade la nivelul de jos, permițând cablului de corelare duplex 50/125 OM4 LC-LC să supraviețuiască camerelor de distribuție necondiționate, adăposturilor în aer liber și dulapurilor de telecomunicații de pe calea ferată fără defecțiuni termice.
FAQ
Î1: Ce face ca férula SFF de 1,25 mm să fie mai bună decât férula de 2,5 mm pe un cablu SC?
R: Ferula mai mică reduce la jumătate pasul dintre porturi, tocmai de aceea IEC 61754-20 a ales 1,25 mm pentru LC. Un panou de 1U care se potrivește cu 24 de porturi SC duplex poate încăpea 48 de porturi duplex LC folosind acest cablu de corecție OM4 duplex multimod LC - dublând densitatea portului fără a mări amprenta rack-ului.
Î2: Va funcționa acest jumper de fibră LC la LC OM4 40G și 100G?
A: Da. Fibra OM4 optimizată cu laser-50/125 acceptă 40GBASE-SR4 și 100GBASE-SR10 pe conexiunile multimode cu acces scurt-. Pentru optica paralelă 40G/100G, ați folosi două jumperi LC OM4 duplex sau ați trece la un trunchi MPO -, dar pentru agregarea între două porturi duplex-LC SFP+/QSFP+ break-, acest cablu este alegerea corectă.
Î3: Ce garantează exact conformitatea cu IEC 61754-20?
R: IEC 61754-20 este standardul internațional dimensional și de împerechere pentru conectorii de interfață LC. Jumperul duplex IEC 61754-20 LC produs aici se potrivește în mod fiabil cu orice transceiver sau adaptor compatibil de la Cisco, Juniper, Arista, HPE, Finisar și alți producători - fără blocare a furnizorului.
Î4: Pot să comand acest cablu de corecție OM4 LC în evaluarea plenului OFNP pentru un proiect en-gros?
A: Da. Cumpărătorii în vrac pot specifica jachete OFNR (riser) sau OFNP (plenum) pe același PO. MOQ pentru evaluările personalizate pentru jachete este de obicei de 100 de bucăți pe lungime-SKU; lungimi mixte de la 0,5 m la 30 m nave împreună.
Î5: Care este timpul de livrare pentru o comandă în bloc de cabluri cu fibră duplex LC OM4?
R: Configurațiile standard (aqua LSZH, 2,0 mm, 0,5–10 m) sunt livrate în 3–5 zile lucrătoare din stoc. Comenzile OEM personalizate cu etichete imprimate, cizme cu coduri-colorate sau lungimi non-standard necesită de obicei 7-12 zile lucrătoare. Ofertele mari de 5,000+ bucăți sunt cotate individual.
Î6: Este garantată pierderea de inserție mai mică sau egală cu 0,2 dB pentru fiecare unitate?
R: Fiecare cablu de corecție LC duplex OM4 este 100% interferometru-inspectat și testat-pierderea de inserție față de un master de calitate-de referință. IL tipic măsurat în-linie este mai mic sau egal cu 0,2 dB la 850 nm și mai mic sau egal cu 0,15 dB la 1300 nm. Rapoartele individuale de testare sunt disponibile la cerere pentru trimiterile de calitate pentru comenzile în bloc.
Î7: Ce diametru de cablu ar trebui să aleg - 0.9, 2,0 sau 3,0 mm?
R: Folosiți 3,0 mm pentru panoul de corecție la rulajele echipamentelor unde este importantă rezistența la strivire, 2,0 mm pentru câmpuri dense de corecție 1U și 0,9 mm etanș-pentru ansamblurile fanout și casetele interioare. Toate cele trei diametre sunt oferite pe aceeași familie de cabluri patch duplex OM4 LC-LC 50/125.
Î8: Acest jumper OM4 este compatibil înapoi cu transceiver-urile OM3?
A: Da. Fibra OM4 rulează la o lățime de bandă mai mare decât OM3, dar împărtășește aceeași geometrie de miez 50/125, astfel încât cablul de corecție duplex multimod LC funcționează pe echipamentele OM3 fără nepotrivire modală. Acoperirea conexiunii va fi guvernată de partea inferioară-într-un canal mixt OM3/OM4.
Î9: La ce temperatură de funcționare mă pot aștepta într-un dulap stradal exterior?
R: Intervalul de funcționare este de la −40 de grade la +75 grade, cu stocare de la -45 de grade la +85 grade. Acest lucru face ca cablul de corelare LC OM4 de densitate mare-pentru implementările SFP+ să fie utilizabil în dulapuri necondiționate în majoritatea zonelor climatice din Europa, America de Nord și-Orientul Mijlociu.
Î10: Cum se compară zăvorul în stil RJ45-cu cablurile uniboot push-pull?
R: Închiderea-în blocare este mai simplă, mai ieftină și mai familiară tehnicienilor de teren. Cablurile Uniboot economisesc aproximativ 25% la secțiunea transversală-jumperului, dar costă mai mult pe unitate. Pentru câmpurile de corecție standard 1U, jumperul duplex LC în stil RJ45 este alegerea principală; uniboot este o linie de produse separată.
Î11: Expediați acest cablu duplex LC-LC OM4 sub propria marcă sau OEM?
A: Ambele. Cumpărătorii direcți primesc etichete și ambalaje cu marcă Evolux-. Comenzile de furnizori OEM/en-gros LC OM4 duplex sunt livrate cu imprimarea proprie a cumpărătorului, designul cutiei și documentația certificatului de origine din fabrică.
Î12: Ce ar trebui să confirm înainte de a plasa comanda?
R: Vă rugăm să confirmațitip de lustruire (UPC sau APC) - consultați ghidul nostru de lustruire a conectorilor PC vs UPC vs APCdacă nu sunteți sigur care finisaj se potrivește cu link-ul dvs., materialul jachetei (LSZH / OFNR / OFNP / PVC), diametrul cablului (0,9 / 2,0 / 3,0 mm), lungimea, cerințele de încălțăminte-codate cu culoare și dacă sunt necesare marcatoare de lungime tipărite sau etichete-numerotate de serie pentru fiecare ansamblu.
