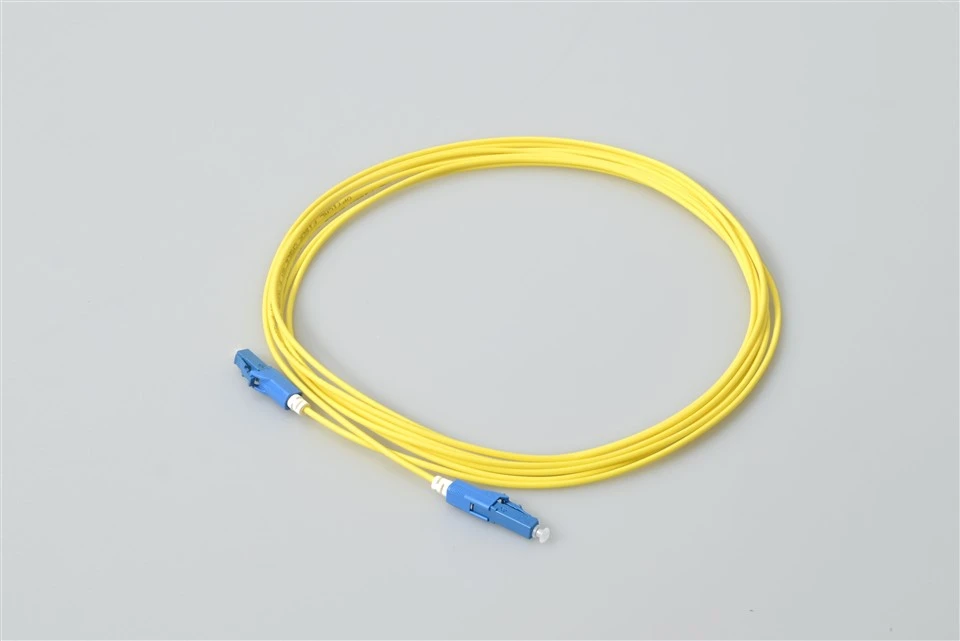

ce este cablul de corecție LC LC?
LC-Cordonul de corecție cu fibră optică LC este un cablu de corecție mic și compact, utilizat foarte popular în multe aplicații. Aceste soluții de rețea includ rețele de telecomunicații, rețele LAN, rețele de procesare a datelor, terminale de dispozitive și distribuții de locații. LC-Cordurile de corecție LC sunt concepute pentru a oferi soluții Ethernet rapide în aplicații Gigabit și aplicații ATM, cu un consum mai mic de spațiu.
Caietul de sarcini
| Parametru | Unitate | FC, SC, LC/ Cordon de corecție din fibră blindată | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Pierdere de inserție (tipic) | dB | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,3 |
| Pierdere de returnare | dB | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 60 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 35 | Mai mare sau egal cu 55 | Mai mare sau egal cu 75 |
| Lungimea de undă de operare | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Schimbabilitatea | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Vibrație | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Temperatura de functionare | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de depozitare | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametrul cablului | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caracteristici

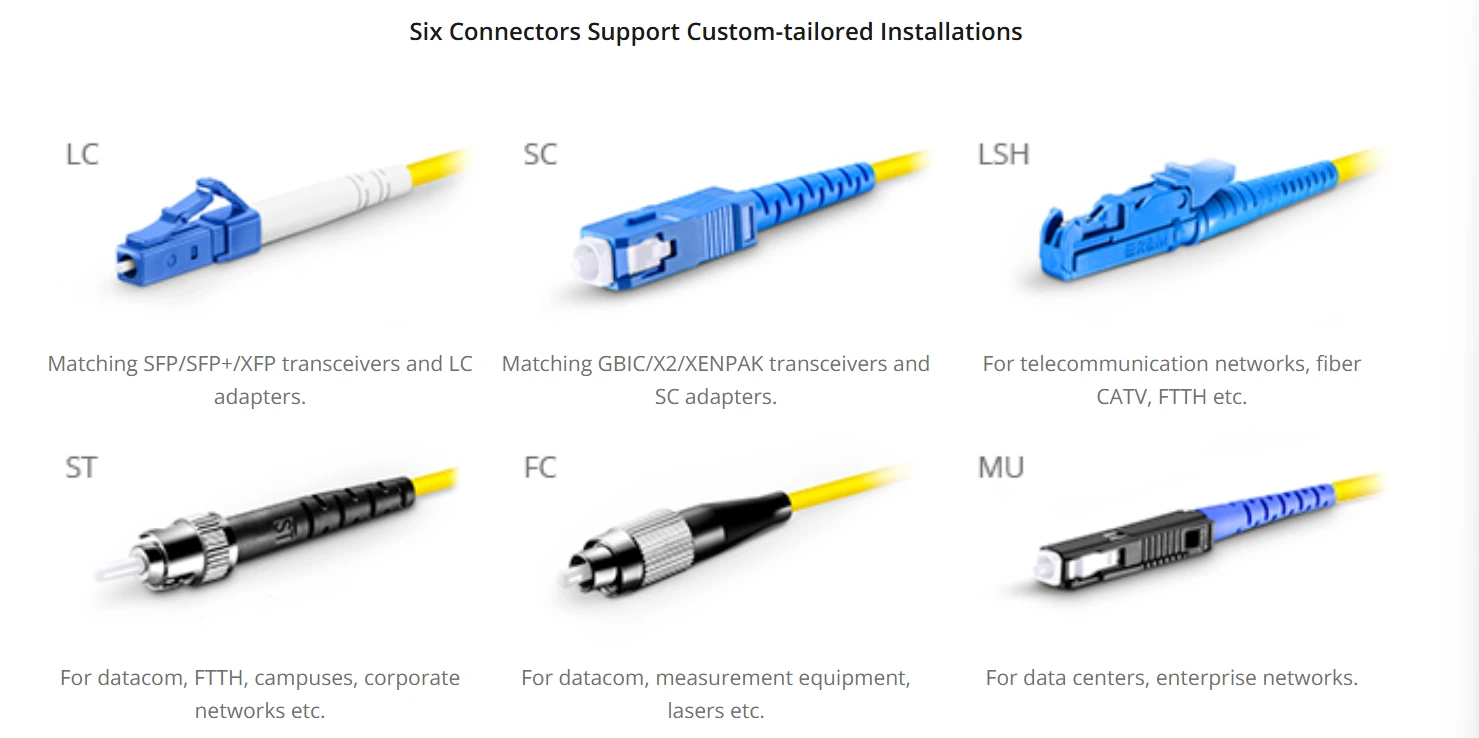

1.Șase conectori acceptă instalări personalizate-personalizate

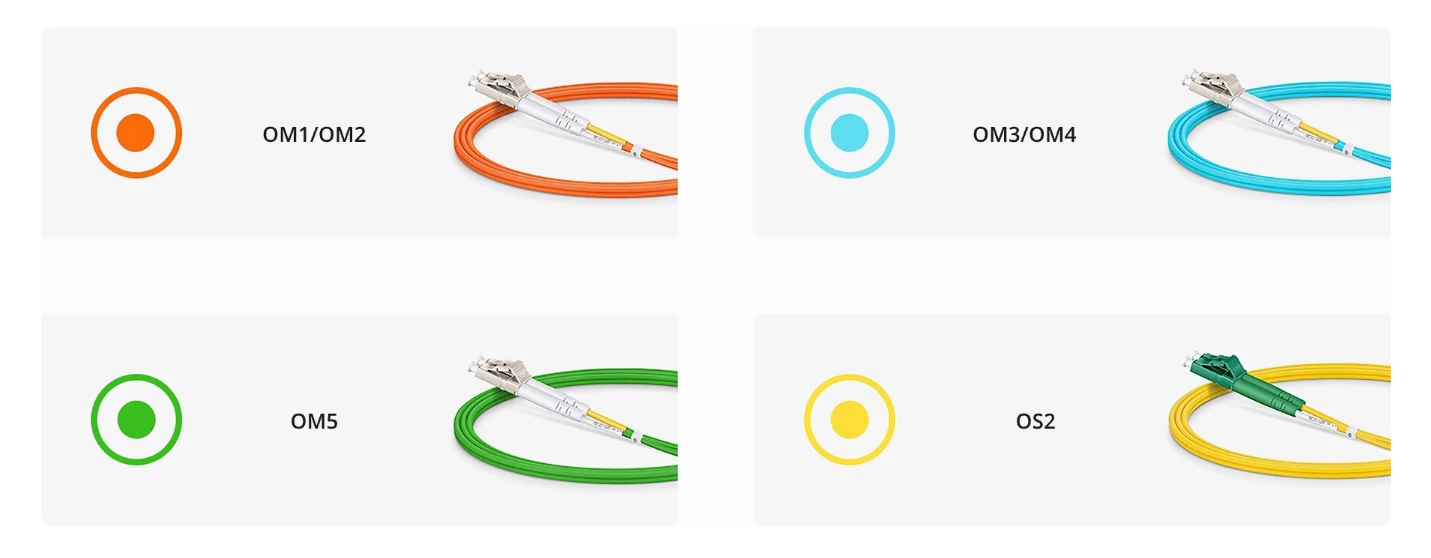

2. Jachetă de cablu codată de culoare-pentru o identificare ușoară
3.Fibră optică OEM ODM LC APC/UPC cu specificații jachetă galbenă LSZH de 0,9 mm:
Aplicații
Centre de date - Medii SFP/SFP+
- NIC-uri de server 10G la comutatoarele ToR
- Conexiuni FC matrice de stocare
- Legături ascendente ale țesăturii-frunzelor coloanei vertebrale
- În afara-din-rețelele de gestionare a benzii
Telecom - Central Office & FTTx
- porturi OLT uplink
- conexiuni încrucișate ODF
- Terminații de intrare/ieșire ale splitterului
- Interfețe DWDM mux/demux
Cablări structurate Enterprise -
- Patch-uri MDA (Main Distribution Area).
- Distribuție orizontală la întrerupătoarele de podea
- Coloana vertebrală între IDF
- Backhaul din fibră a camerei de securitate
FAQ
Î: De ce să alegeți cablurile simplex în locul cablurilor LC duplex?
R: Simplex vă oferă o flexibilitate de rutare pe care duplexul nu o poate egala. Puteți rula fibrele TX și RX prin diferite căi, puteți înlocui fibrele individuale fără a perturba perechi și puteți obține o densitate mai mare de porturi efective în panourile aglomerate. Pentru echipamentele bazate pe SFP-în care TX și RX sunt oricum porturi separate, simplex este adesea alegerea mai practică.
Î: Care este diferența dintre LC UPC simplex și LC APC simplex?
R: Două lucruri: unghiul de lustruire și pierderea de întoarcere.
LC UPC are o față plată/curbată și o pierdere de întoarcere mai mare sau egală cu 50 dB. Carcasa conectorului este albastră. Utilizați-l pentru semnale digitale - Ethernet, Fibre Channel, date generale.
LC APC are o față de capăt înclinată de 8 grade și o pierdere de retur mai mare sau egală cu 60 dB. Carcasa conectorului este verde. Utilizați-l pentru semnale analogice - CATV, RF prin fibră, suprapunere video PON.
Nu conectați niciodată UPC la APC - nepotrivirea unghiului cauzează pierderi mari și deteriorează ambii conectori.
Î: Pot comanda LC UPC simplex cu diferite unghiuri de pornire?
A: Da. Oferim:
-Pornire dreaptă (standard) - utilizare generală
-Boută cu unghi de 45 de grade - reduce solicitarea cablului în porțiuni verticale strânse
-Boardă înclinată la 90 de grade - ieșire orizontală din panourile de corecție
-Pornire scurtă - densitate maximă în panouri cu număr-port- mare
Comanda minimă pentru cizme non-standard: 50 buc
Î: Oferiți rapoarte de testare individuale pentru cablurile simplex?
A: Da. Două opțiuni:
Raportul lotului (gratuit): Probă de testare din lotul dvs. de producție, acoperă IL/RL/inspecția vizuală.
Raport individual (disponibil la cerere): Fiecare cablu primește propriul certificat cu numărul de serie, IL și RL măsurate efectiv și starea de trecere/eșec. Recomandat pentru laboratoarele de testare și pentru instalațiile critice de calitate-.
Î: Care este raza minimă de îndoire pentru cablul simplex de 2,0 mm?
A: 15 mm fără tensiune, 30 mm la sarcină de tragere. Pentru instalații mai strânse, oferim fibre insensibile la curbură-bif (BIF) cu o rază de îndoire minimă de 7,5 mm - fără penalizări de performanță, chiar și în gestionarea agresivă a cablurilor.
