Ofertă Evolux Fiber Cablu de corecție cu fibră optică personalizată LC/UPC TO LC/UPC Duplex Connector cu cablu Simplex. Este folosit în rețele LAN din clădiri sau campusuri pentru a conecta computere, imprimante și alte dispozitive de rețea, oferind rate de transfer de date mai rapide decât cablurile tradiționale de cupru.
Caietul de sarcini
| Tipul fibrei | SM/MM |
|---|---|
| Lustrui | PC/UPC/APC |
| Tip conector | LC, SC, ST, FC |
| Pierdere de inserție | Mai mic sau egal cu 0,30 dB (IEC Grad C); Mai mică sau egală cu 0,15 dB (IEC grad B) |
| Pierdere de returnare | SM UPC Mai mare sau egal cu 50 dB; SM APC Mai mare sau egal cu 60dB; MM PC Mai mare sau egal cu 35 dB |
| Diametrul jachetei | 0,9 mm, 2,0 mm, 3,0 mm |
| Modul Fibră | 9/125um, 50/125um, 62.5/125um |
| Opțiuni de cablu | PVC/LSZH/OFNP |
| Temperatura de operare | -40ºC~+75ºC |
Caracteristici
-Design UnibootReduce volumul cablului cu până la 50% la rutare
-Fila Push/Pull pentru o mai bună utilizare în aplicații cu-densitate mare
-Pierdere redusă de inserție și pierdere mare de returnare
-Toate datele de performanță garantate pe întregul interval de temperatură de funcționare (de la 40 de grade la +85 de grade )
-O selecție largă de tipuri de conectori standard (inclusiv SC/APC, LC/UPC, LC/APC și MPO/APC) și lungimi (până la 30 de metri)

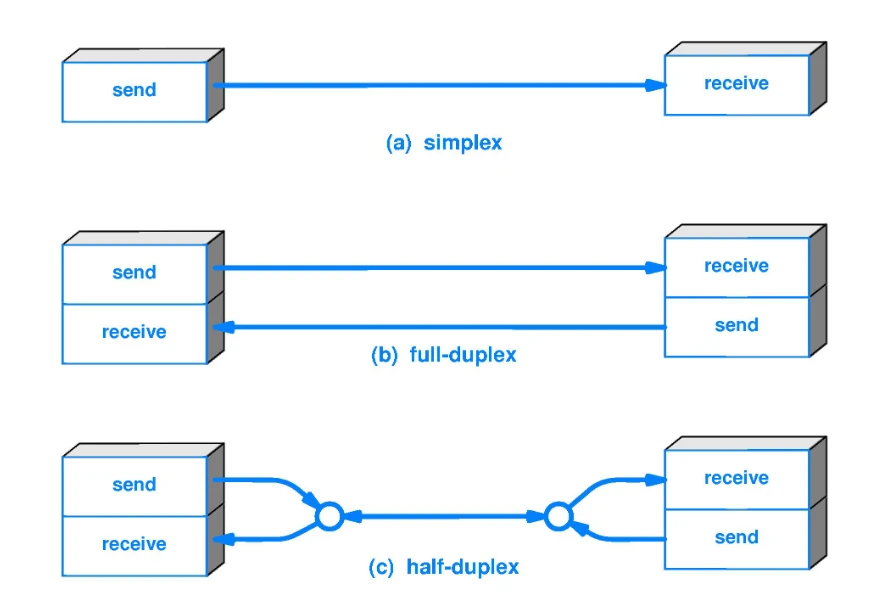

Care este diferența dintreCablu fibră optică simplex și duplex?
Simplex:Simplex are un singur cablu de fibră optică și un conector de fibră optică la fiecare capăt. Permite transmiterea datelor doar într-o singură direcție, ceea ce este ireversibil. Simplex este de obicei folosit în interiorul clădirilor pentru switch-uri Ethernet sau alte dispozitive.
Duplex:Duplex are două fire de cablu de fibră optică și doi conectori de fibră optică la fiecare capăt pentru trimiterea și primirea datelor. Duplexul este adesea folosit pentru a conecta echipamente de rețea-de mare viteză, cum ar fi sisteme de server și comutatoare cu fibră optică.
Aplicații
Unde să utilizați LC to LC UPC 9/125μm Singlemode Duplex Patch Cord
Data Center Server-pentru-Comutarea conexiunilor Fibre
Configurația duplex UPC LC la LC acceptă canalele de transmisie și recepție simultane necesare pentru conexiunile NIC de server la comutatoarele de sus-de-rack. Fibra monomodă de 9/125 μm oferă o atenuare scăzută pe distanțe de până la câțiva kilometri, făcând acest cordon de corecție adecvat atât pentru conexiuni intra-rack, cât și pentru conexiuni transversale{-de culoar în medii de-la scară largă de centre de date.
Cablare structurată pentru coloana vertebrală LAN Enterprise
Construirea rețelelor principale care conectează camerele de telecomunicații pe mai multe etaje utilizează cabluri de corecție duplex monomod LC UPC pentru distribuția fibrelor inter-etaj. Opțiunea de jachetă LSZH îndeplinește codurile de siguranță la incendiu pentru cablurile direcționate prin spațiile plenum și coloane, în timp ce intervalul de temperatură de funcționare de la -40 grade până la +75 grade găzduiește dulapuri pentru echipamente cu control climatic variabil.
Conexiuni de rețea de distribuție optică FTTH
Fibră-până la-casa-implementările care conectează porturile OLT la intrările splitter necesită cabluri fiabile terminate LC UPC. Specificația de pierdere de inserție IEC Grad B de Mai puțin sau egală cu 0,15 dB păstrează bugetul de putere optică pentru sistemele PON care deservesc abonații rezidențiali pe distanțe extinse de distribuție.
Patching ODF de la biroul central de telecomunicații
Operatorii de telecomunicații care gestionează cadrele de distribuție optică în birourile centrale folosesc jumperi duplex monomod LC la LC pentru conectarea transversală a echipamentelor de transmisie. Disponibilitatea diametrelor mantalei de 0,9 mm, 2,0 mm și 3,0 mm permite selecția pe baza densității cablului și a cerințelor de rutare în rafturile echipamentelor.
Facilitatea de difuzare SDI-prin-Transport prin fibră
Sistemele de producție și transmisie de televiziune care transportă semnale 3G-SDI și 12G-SDI prin fibră utilizează conexiuni duplex LC pentru legăturile de control studio-la-master-. Gama largă de temperatură de funcționare acceptă instalații în vehicule mobile de producție și instalații de difuzare la distanță.
Întrebări frecvente
Î1: La ce tip de fibră se referă 9/125μm?
R: Specificația de 9/125 μm indică o fibră monomodală cu un diametru de miez de 9-micron și un diametru de placare de 125 microni. Acest tip de fibră acceptă transmisia pe distanțe lungi la lungimi de undă de 1310 nm și 1550 nm cu atenuare minimă a semnalului.
Î2: Care este diferența dintre opțiunile de jachetă PVC, LSZH și OFNP?
R: PVC (clorura de polivinil) este jacheta standard pentru uz general în interior. LSZH (Low Smoke Zero Halogen) eliberează fum minim și nu gaze halogen toxice atunci când este ars, potrivit pentru spații închise. OFNP (Optical Fiber Nonconductive Plenum) îndeplinește cerințele NEC pentru cablurile din spațiile de manipulare-aerului deasupra tavanelor.
Î3: La ce pierdere de inserție mă pot aștepta de la conectorii IEC de grad B?
A: Conectorii IEC de grad B furnizeazăpierdere de inserțiede Mai puțin sau egal cu 0,15 dB per pereche cuplată. Această specificație păstrează o putere optică mai mare în comparație cu gradul C (mai mică sau egală cu 0,30 dB), ceea ce este important pentru legăturile pe distanțe lungi-cu bugete reduse de energie.
Î4: Ce înseamnă tipul de lustruire UPC?
R: UPC (Ultra Physical Contact) se referă la metoda de lustruire a feței-capetelor conectorului care creează o suprafață ușor curbată, obținândpierdere de returnarede Mai mare sau egal cu 50 dB pentru aplicațiile monomode. Acest tip de poloneză este standard pentru rețelele digitale de transmisie a datelor.
Î5: Pot folosi acest cablu pentru instalații în aer liber?
R: Temperatura de funcționare de -40 grade până la +75 grade poate găzdui unele instalații de dulapuri exterioare, dar acest cablu este proiectat în principal pentru utilizare în interior. Aplicațiile în aer liber necesită cabluri cu protecție suplimentară UV și construcție care blochează umezeala.
Î6: Ce diametre de jachetă sunt disponibile?
R: Sunt oferite trei diametre de manta: 0,9 mm pentru aplicații cu coadă de porc și în spațiu-îngust, 2,0 mm ca diametru standard a cordonului de corecție și 3,0 mm pentru instalațiile care necesită protecție mecanică suplimentară.
Î7: Ce tipuri de conectori pot fi combinate cu LC?
R: Linia de produse acceptă tipurile de conector LC, SC, ST și FC în diferite combinații. Cabluri hibride precum LC la SC sau LC la FC sunt disponibile pentru conectarea echipamentelor cu diferite tipuri de interfețe.
Î8: Cum ar trebui să curăț conectorii LC înainte de utilizare?
R: Folosiți un stilou de curățare cu fibră optică sau un dispozitiv de curățare a casetei proiectat pentru ferulele LC. Curăţaţi faţa capătului conectorului înainte de fiecare împerechere pentru a preveni contaminarea cu praf care măreşte pierderea de inserţie.
