În calitate de furnizor de splittere PLC cu fibră optică, înțeleg importanța critică a eficienței de cuplare a acestor dispozitive. Eficiența de cuplare se referă la raportul dintre puterea optică lansată în fibrele de ieșire ale unui splitter și puterea optică de intrare în fibra de intrare. Îmbunătățirea acestei eficiențe este esențială pentru asigurarea performanțelor optime în sistemele de comunicații prin fibră optică. În această postare pe blog, voi împărtăși câteva strategii eficiente pentru a îmbunătăți eficiența de cuplare a unui Splitter PLC cu fibră optică.
Înțelegerea elementelor de bază ale splitterelor PLC cu fibră optică
Înainte de a explora metodele de îmbunătățire a eficienței de cuplare, este esențial să aveți o înțelegere de bază a modului în care funcționează Splitterele PLC cu fibră optică. Un splitter PLC (Planar Lightwave Circuit) este un dispozitiv optic pasiv care împarte un semnal optic de intrare în mai multe semnale de ieșire. Este utilizat pe scară largă în rețelele de fibră optică, cum ar fi sistemele FTTH (Fiber to the Home), pentru a distribui semnale optice către mai mulți utilizatori.
Eficiența de cuplare a unui splitter PLC este afectată de mai mulți factori, inclusiv calitatea fibrelor optice, precizia de aliniere în timpul procesului de fabricație și condițiile de mediu. Prin abordarea acestor factori, putem îmbunătăți semnificativ eficiența de cuplare a splitterului.
Selectarea fibrelor optice de înaltă calitate
Calitatea fibrelor optice utilizate într-un splitter PLC are un impact direct asupra eficienței sale de cuplare. Fibrele de înaltă calitate au o atenuare mai mică, o potrivire mai bună a diametrului câmpului de mod și mai puține impurități. Atunci când alegeți fibre optice, este important să luați în considerare următoarele caracteristici:
- Diametru câmp de mod (MFD): MFD-ul fibrelor de intrare și de ieșire ar trebui să fie bine adaptat. O diferență semnificativă în MFD poate duce la pierderi mari de cuplare. De exemplu, dacă MFD-ul fibrei de intrare este mult mai mare decât cel al fibrei de ieșire, o mare parte a puterii optice nu va fi cuplată eficient în fibra de ieșire.
- Atenuare: Fibrele cu atenuare scăzută sunt preferate deoarece pot minimiza pierderea de putere optică în timpul transmisiei. Fibrele cu atenuare mai mică asigură că mai multă putere optică de intrare ajunge la porturile de ieșire ale splitterului.
- Placarea cu fibre și calitatea miezului: Fibrele cu placare uniformă și diametre ale miezului, precum și niveluri scăzute de impurități, pot îmbunătăți eficiența cuplarii. Imperfecțiunile structurii fibrei pot cauza împrăștierea și absorbția semnalului optic, ducând la pierderi crescute.

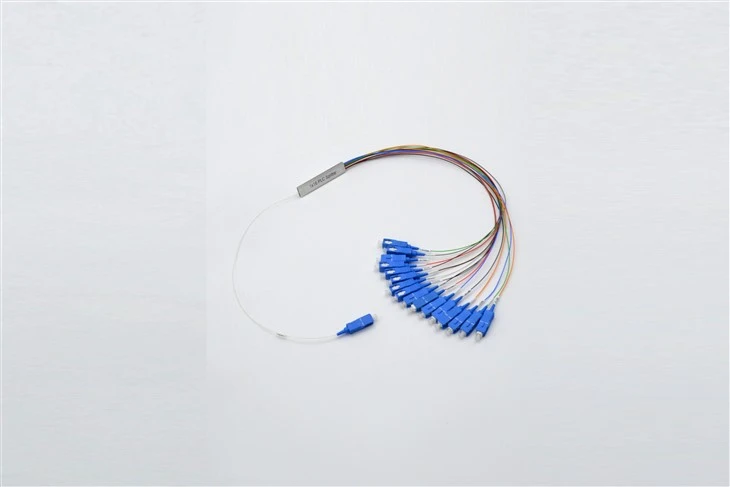

Oferim o varietate de fibre optice de înaltă calitate pentru splitterele noastre PLC, inclusiv1×2 Plc Fibre Splitter, Mini Modul, Sc/apc,Splitter de fibre PLC 1x16, tub de oțel, fibră goală 250µm, Sc Upc, monomod, șiSplitter fibră optică 1x32 PLC. Aceste produse sunt concepute pentru a îndeplini cele mai înalte standarde de calitate și performanță.
Aliniere de precizie în timpul producției
Alinierea precisă a fibrelor optice și a cipul PLC este crucială pentru obținerea unei eficiențe ridicate de cuplare. În timpul procesului de fabricație, pot fi utilizate următoarele tehnici de aliniere:
- Alinierea activă: Alinierea activă implică monitorizarea puterii optice la porturile de ieșire în timp ce ajustați poziția fibrelor în raport cu cipul PLC. Această metodă permite optimizarea în timp real a alinierii pentru a obține eficiența maximă de cuplare. Utilizând echipamente de aliniere de precizie, ne putem asigura că fibrele sunt aliniate cu o precizie de câțiva micrometri.
- Alinierea pasivă: Alinierea pasivă se bazează pe dispozitive mecanice și toleranțe precise de fabricație pentru a poziționa fibrele și cipul PLC. Deși este mai puțin precis decât alinierea activă, este mai rentabil pentru producția de masă. Cu toate acestea, proiectarea și calibrarea atentă a dispozitivelor de aliniere pasive sunt necesare pentru a minimiza erorile de aliniere.
Procesul nostru de fabricație combină atât tehnicile de aliniere active, cât și cele pasive pentru a asigura cel mai înalt nivel de precizie. Folosim echipamente avansate de aliniere și măsuri stricte de control al calității pentru a garanta că fiecare splitter PLC îndeplinește standardele noastre de înaltă calitate.
Controlul Condițiilor de Mediu
Factorii de mediu precum temperatura, umiditatea și vibrațiile pot afecta eficiența de cuplare a unui splitter PLC. Pentru a minimiza impactul acestor factori, pot fi luate următoarele măsuri:
- Controlul temperaturii: Schimbările de temperatură pot cauza extinderea sau contracția fibrelor optice și a cipul PLC, ducând la dezaliniere și pierderi de cuplare crescute. Folosind incinte cu temperatură controlată sau tehnici de compensare termică, putem menține o temperatură de funcționare stabilă pentru splitter.
- Protecție împotriva umidității: Umiditatea ridicată poate cauza acumularea de umiditate pe suprafața fibrelor optice și a cipul PLC, rezultând o atenuare crescută și pierderi de cuplare. Sigilarea splitterului într-o carcasă rezistentă la umiditate și utilizarea desicanților poate ajuta la protejarea acestuia de efectele umidității.
- Izolarea vibrațiilor: Vibrația poate determina mișcarea fibrelor în raport cu cipul PLC, ducând la modificări de aliniere și pierderi de cuplare. Montarea splitterului pe platforme de izolare a vibrațiilor sau utilizarea materialelor care absorb șocul poate reduce impactul vibrațiilor.
Întreținere și testare regulată
Întreținerea și testarea regulată sunt esențiale pentru a asigura stabilitatea pe termen lung a eficienței de cuplare a unui splitter PLC. Pot fi efectuate următoarele proceduri de întreținere și testare:
- Inspecție vizuală: Inspectați periodic fibrele optice și cipul PLC pentru orice semne de deteriorare, cum ar fi fisuri sau zgârieturi. Componentele deteriorate trebuie înlocuite imediat pentru a preveni degradarea suplimentară a eficienței cuplajului.
- Testarea puterii optice: Folosiți un contor de putere optic pentru a măsura puterea optică de intrare și de ieșire a splitterului. Comparați valorile măsurate cu specificațiile pentru a detecta orice modificări semnificative ale eficienței de cuplare. Dacă eficiența cuplajului a scăzut, pot fi necesare investigații suplimentare și depanare.
- Curatenie: Păstrați conectorii optici și suprafața cipului PLC curate. Pe aceste suprafețe se pot acumula praf și murdărie, provocând o atenuare crescută și pierderi de cuplare. Utilizați instrumente și soluții de curățare adecvate pentru a curăța componentele în mod regulat.
Concluzie
Îmbunătățirea eficienței de cuplare a unui Splitter PLC cu fibră optică este un obiectiv complex, dar realizabil. Selectând fibre optice de înaltă calitate, asigurând o aliniere de precizie în timpul producției, controlând condițiile de mediu și efectuând întreținere și testare regulată, putem îmbunătăți semnificativ performanța splitter-ului.
În calitate de furnizor de top de splittere PLC cu fibră optică, ne angajăm să oferim clienților noștri produse și soluții de cea mai înaltă calitate. Produsele noastre, cum ar fi1×2 Plc Fibre Splitter, Mini Modul, Sc/apc,Splitter de fibre PLC 1x16, tub de oțel, fibră goală 250µm, Sc Upc, monomod, șiSplitter fibră optică 1x32 PLC, sunt concepute pentru a satisface nevoile diverse ale clienților noștri.
Dacă sunteți interesat să achiziționați Splitterele PLC cu fibră optică sau aveți întrebări despre îmbunătățirea eficienței cuplajului, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și negocieri de achiziții. Așteptăm cu nerăbdare să colaborăm cu dumneavoastră pentru a vă satisface nevoile de comunicare prin fibră optică.
Referințe
- Ghatak, Ajoy K. și K. Thyagarajan. „Electronica optică în comunicațiile moderne”. Cambridge University Press, 2009.
- Senior, John M. și M. Yousif Jamal. „Comunicații cu fibră optică: principii și practică”. Pearson Education, 2013.
