Hei acolo! În calitate de furnizor de divizii PLC cu fibră optică, de multe ori am fost întrebat despre cum să măsoare răspunsul spectral al acestor dispozitive. Deci, m -am gândit să împărtășesc câteva informații despre acest subiect.

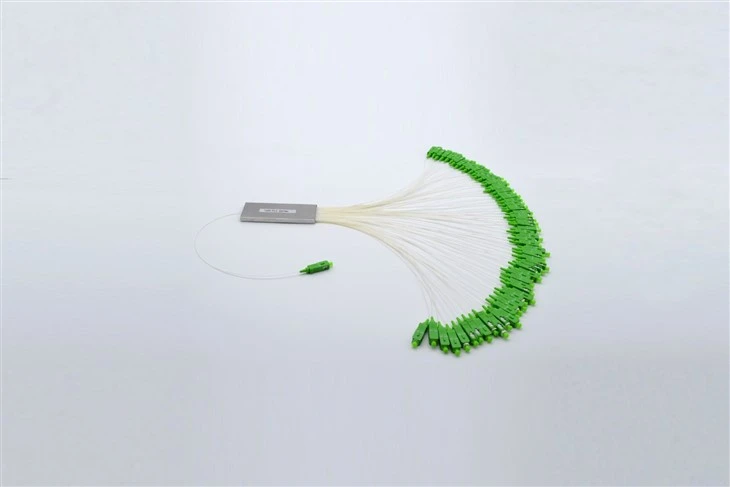

În primul rând, să înțelegem ce este un divizor PLC cu fibră optică. Este o componentă cheie în rețelele de fibră optică, folosită pentru a împărți un semnal optic în mai multe ieșiri. Oferim o gamă de aceste împărțitoare, cum ar fi1x64 Splitter Fibre PLC, tub de oțel, fibră goală 250 µm, SC APC, SingleMode, The1x16 PLC Splitter Fibre, Tub de oțel, Fibre goale 250 µm, SC UPC, SingleMode, și The1x4 PLC Splitter Optic Optic.
De ce măsurați răspunsul spectral?
Măsurarea răspunsului spectral al unui divizor PLC cu fibră optică este crucială. Ne ajută să înțelegem cum se comportă divizorul pe diferite lungimi de undă. Acest lucru este important, deoarece în aplicațiile mondiale reale, semnalele cu fibră optică pot funcționa la diferite lungimi de undă. Cunoscând răspunsul spectral, ne putem asigura că divizorul va funcționa bine în diferite setări de rețea.
Echipament necesar
Pentru a măsura răspunsul spectral, veți avea nevoie de câteva echipamente cheie:
- Sursă de lumină: O sursă laser reglabilă este ideală. Vă permite să variați lungimea de undă a luminii trimise în divizor. În acest fel, puteți testa performanța divizorului la diferite lungimi de undă.
- Contor de putere: Acest dispozitiv măsoară puterea luminii care iese din fiecare port de ieșire al divizorului. Veți avea nevoie de un contor de putere cu o precizie ridicată pentru a obține rezultate fiabile.
- Cabluri de fibre optice: Bun - cablurile de fibre optice de calitate sunt esențiale pentru conectarea sursei de lumină, a splitterului și a contorului de putere. Asigurați -vă că cablurile sunt încheiate corespunzător pentru a evita pierderile de semnal.
Procesul de măsurare
- Înființat: În primul rând, conectați sursa laser reglabilă la portul de intrare al divizorului PLC cu fibră optică folosind un cablu de fibre optice. Apoi, conectați fiecare port de ieșire al divizorului la un contor de putere folosind cabluri de fibre optice separate.
- Verificări inițiale: Înainte de a începe măsurarea, asigurați -vă că toate conexiunile sunt sigure. Verificați contorul de alimentare pentru a vă asigura că este calibrat corect. De asemenea, puteți efectua un test rapid cu o singură lungime de undă pentru a vă asigura că totul funcționează așa cum se așteaptă.
- Lungime de undă: Porniți sursa laser reglabilă și setați -o pe lungimea de undă de pornire a intervalului de măsurare. De exemplu, s -ar putea să începeți de la 1260 nm. Măsurați puterea la fiecare port de ieșire folosind contoarele de alimentare. Apoi, incrementați lungimea de undă cu un pas mic, spuneți 1 nm și repetați măsurarea puterii la fiecare port de ieșire. Continuați să faceți acest lucru până ajungeți la sfârșitul intervalului dvs. de măsurare, care ar putea fi de 1625 nm.
- Înregistrarea datelor: Pe măsură ce măsurați puterea la fiecare lungime de undă și port de ieșire, înregistrați datele. Puteți utiliza o foaie de calcul sau un software de înregistrare a datelor pentru a urmări valorile. Aceste date vor fi utilizate pentru a complota curba de răspuns spectral.
- Calcule: După ce aveți toate datele, puteți calcula pierderea de inserție și uniformitatea pentru fiecare lungime de undă. Pierderea de inserție este diferența dintre puterea de intrare și puterea de ieșire la o anumită lungime de undă. Uniformitatea este diferența dintre puterile de ieșire maximă și minimă la o lungime de undă dată.
Trasarea curbei de răspuns spectral
După colectarea tuturor datelor, este timpul să complotați curba de răspuns spectral. Puteți utiliza software precum Excel sau software specializat de măsurare optică. Pe axa X, trasează lungimea de undă și pe axa y, trasează pierderea de inserție sau puterea de ieșire. Această curbă vă va oferi o reprezentare vizuală a modului în care se desfășoară divizorul pe diferite lungimi de undă.
Analizarea rezultatelor
- Pierderea de inserție: Uită -te la valorile pierderii de inserție la diferite lungimi de undă. Un splitter PLC cu fibră optică ar trebui să aibă o pierdere de inserție scăzută în intervalul de lungime de undă de funcționare. Pierderea ridicată de inserție poate indica probleme cu divizorul, cum ar fi calitatea slabă a producției sau daunele.
- Uniformitate: Verificați valorile uniformității. O putere de ieșire uniformă pe toate porturile de ieșire este de dorit. Dacă există o diferență mare de puterea de ieșire între porturi, aceasta ar putea duce la dezechilibrul semnalului în rețea.
- Vârfuri și scufundări: Căutați orice vârf sau scufundări în curba de răspuns spectral. Vârfurile ar putea indica efecte de rezonanță, în timp ce DIP -urile s -ar putea datora absorbției sau interferenței. Aceste nereguli pot afecta performanța divizorului și ar trebui cercetate în continuare.
Sfaturi pentru măsurare exactă
- Condiții de mediu: Mențineți stabilul mediului de măsurare. Temperatura și umiditatea pot afecta performanța divizorului și a echipamentelor de măsurare. Încercați să efectuați măsurarea într -un mediu controlat.
- Gestionarea cablurilor: Asigurați -vă că cablurile de fibre optice nu sunt îndoite sau răsucite prea mult. Înclinarea cablurilor poate provoca pierderi de semnal și poate afecta rezultatele măsurării.
- Calibrare: Calibrați regulat sursa laser și contoarele de putere reglabile pentru a asigura măsurători precise.
Asigurarea calității
În calitate de furnizor, efectuăm aceste măsurători de răspuns spectral pe toate divizele noastre de fibră optică PLC înainte de a le expedia către clienții noștri. Acest lucru asigură că împărțitorii respectă standardele de calitate necesare. De asemenea, păstrăm înregistrări detaliate ale rezultatelor măsurării pentru fiecare divizor, care poate fi furnizat clienților noștri la cerere.
Concluzie
Măsurarea răspunsului spectral al unui divizor PLC cu fibră optică este un pas crucial în asigurarea performanței sale în rețelele de fibră optică. Urmărind pașii prezentate mai sus, puteți măsura cu exactitate performanța divizorului pe diferite lungimi de undă. Indiferent dacă sunteți un instalator de rețea, inginer sau pur și simplu interesat de fibra optică, înțelegerea modului de măsurare a răspunsului spectral vă va ajuta să luați decizii în cunoștință de cauză atunci când alegeți un divizor.
Dacă sunteți pe piață pentru despărțitori de înaltă calitate Fiber Optic PLC și doriți să aflați mai multe despre produsele noastre, nu ezitați să ne adresați pentru o consultație de cumpărare. Suntem aici pentru a vă ajuta să găsiți divizorul potrivit pentru nevoile dvs.
Referințe
- Manual de tehnologie de comunicare cu fibră optică
- Standarde de măsurare a fibrelor optice
