Cordonuri de corecție din fibră MTP MPO MM OM3

R: O întrebare grozavă – aceasta apare tot timpul! MPO (Multi-fibre Push On) este standardul generic al industriei pentru conectorii cu mai multe-fibre, în timp ce MTP® este o marcă de-performanță ridicată produsă de US Conec. Gândiți-vă la asta astfel: toți conectorii MTP sunt conformi cu MPO-, dar nu toți conectorii MPO au caracteristicile îmbunătățite ale MTP. Versiunea MTP oferă toleranțe mai strânse, carcase detașabile pentru redeterminare mai ușoară și performanțe optice generale mai bune. Sunt complet interschimbabile și se vor împerechea între ele, dar când le amestecați, performanța generală a conexiunii va fi limitată de conectorul de-inferioară calitate. Pentru aplicațiile-de misiune critică pentru centre de date, vă recomandăm MTP pentru cele mai bune rezultate.

R: Polaritatea înseamnă să vă asigurați că transmițătorul (Tx) se conectează la receptorul (Rx) de la celălalt capăt – înțelegeți greșit și aveți semnal zero. Iată defalcarea rapidă: tipul A este „direct-în sus, cu cheia-în sus la un capăt și cu tasta-în jos pe celălalt. Tipul B este „inversat” cu ambele capete cheie-în sus, răsturnând pozițiile fibrelor 1-la-12 și 12-la-1. Tipul C este „perechi inversate”, unde perechile adiacente schimbă pozițiile. Pentru cele mai multe implementări de optică paralelă 40G/100G în centrele de date, vedem că Tipul B este folosit cel mai des, deoarece vă permite să utilizați aceleași cabluri de corecție standard A-la-B duplex la ambele capete – o gestionare mai simplă a stocurilor. Dacă nu sunteți sigur, trimiteți-ne diagrama de rețea și vă vom ajuta să găsiți configurația corectă a polarității.

R: Cu fibra multimod OM3 care rulează optică 40GBASE-SR4 sau 100GBASE-SR4, vă uitați la maximum 100 de metri. Pentru 10GBASE-SR, OM3 poate merge până la 300 de metri. Acum, dacă aveți nevoie de puțin mai multă acoperire – să spunem 150 de metri pentru 40G/100G – ați dori să treceți la fibra OM4, care are o lățime de bandă mai mare (4700 MHz·km față de 2000 MHz·km pentru OM3). Majoritatea aplicațiilor pentru centrele de date se potrivesc confortabil la îndemâna OM3, deoarece distanțele de la rack-la-rack sunt de obicei cu mult sub 100 de metri. Concluzie: pentru proiecte-sensibile la costuri cu perioade mai scurte, OM3 este perfect capabil și vă economisește bani.

R: Acest lucru este esențial – greșiți genul și fie veți deteriora conectorii, fie nu aveți nicio conexiune. Conectorii MTP masculin au pini de aliniere; conectorii mamă au găuri de ghidare care primesc acei pini. Iată regula de aur: masculul se împerechează întotdeauna cu femela, niciodată la fel-cu-la fel. Majoritatea modulelor transceiver (QSFP+, QSFP28) au încorporate-interfețe masculine cu pini, așa că cablul de corecție trebuie să fie de sex feminin. Când conectați două cabluri trunchi femele printr-un panou adaptor, adaptorul însuși se ocupă de alinierea pinii. Producem cablurile noastre cu știfturi de ghidare de precizie care asigură alinierea fibrelor sub-micronice - așa obținem acele cifre scăzute ale pierderilor de inserție.

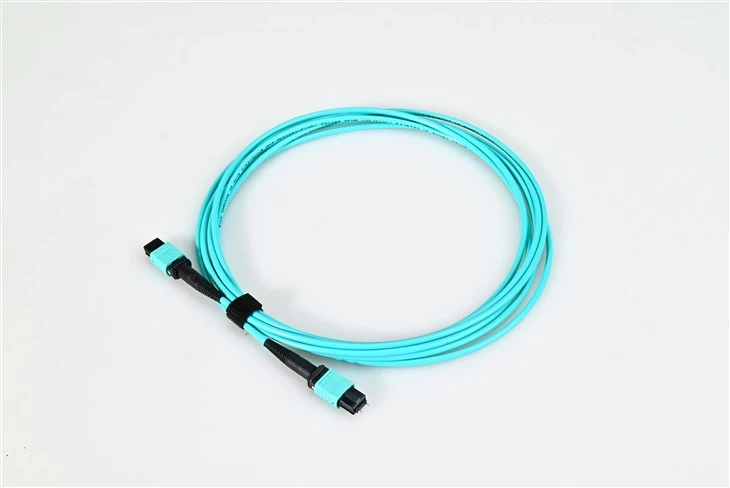

R: Aqua este codul de culoare standard TIA-598 pentru fibra multimodă OM3 și OM4 optimizată cu laser- – nu este doar decorativ! Când lucrați într-un centru de date dens, cu sute de cabluri, acea jachetă aqua vă spune instantaneu că este o fibră multimodală de 50/125 microni concepută pentru transceiver VCSEL la 850 nm. Nu îl vei amesteca accidental cu cabluri galbene{13}}un singur mod. Unii producători folosesc Erika Violet (o nuanță ușor diferită) special pentru OM4 pentru a se diferenția de OM3, deși atât aqua, cât și violetul sunt acceptabile. Cizmele noastre de conectare sunt, de asemenea, codificate în funcție de numărul de fibre: gri pentru 8 fibre, negru pentru 12 fibre și roșu pentru 24 de fibre – face instalarea și depanarea mult mai rapide.

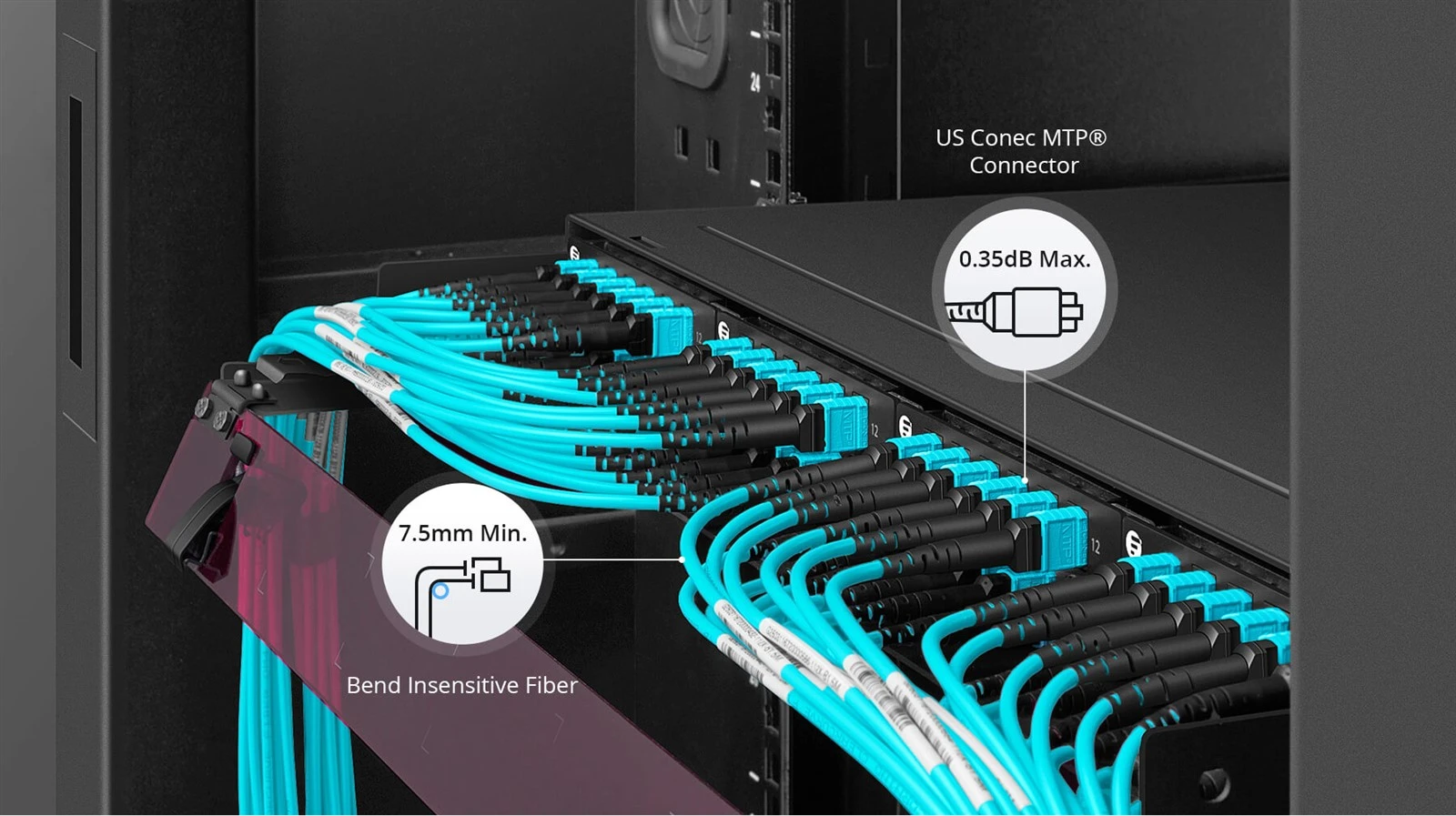

R: Cordurile noastre de corecție MTP/MPO OM3 sunt specificate pentru pierderi de inserție maxime mai mici sau egale cu 0,50 dB cu ferule MT multimode standard, dar oferim și versiuni cu pierderi reduse-care ating mai puțin sau egal cu 0,30 dB tipic și mai puțin sau egal cu 0,50 dB max. Pentru aplicații cu adevărat solicitante, cablurile noastre elite/premium ating aproximativ 0,15 dB tipic. Fiecare cablu pe care îl livrăm este testat individual – utilizăm interferometrie 3D pentru a verifica geometria virolei și calitatea-faței terminale. Pierderea de returnare este mai mare sau egală cu 20 dB pentru multimod. Aceste specificații contează atunci când calculați bugetul de legătură pentru conexiuni 40G sau 100G; fiecare zecime de dB contează pentru mai multe puncte de corecție. Oferim rapoarte de testare cu fiecare lot dacă aveți nevoie de documentație pentru înregistrările dumneavoastră.

R: Nu exagerat deloc – de fapt, este o investiție inteligentă. Fibra OM3 cu conectori MTP/MPO acceptă 10GBASE-SR până la 300 de metri, fără probleme. Frumusețea este că construiți o infrastructură care este pregătită pentru 40G și 100G atunci când aveți nevoie să faceți upgrade - nu este necesară recablarea. Mulți dintre clienții noștri implementează astăzi cabluri trunk OM3 MTP pentru 10G și pur și simplu schimbă transceiver-urile mai târziu pentru a trece la viteze mai mari. Conectorul MTP cu 12-fibră funcționează perfect cu casetele de tip breakout 10G SFP+ (MTP la 6×LC duplex), oferindu-vă beneficiile de densitate ale cablajului cu mai multe-fibră chiar și la viteze mai mici. Totul este să vă asigurați investiția pentru viitor.

R: Ai dreptate că curățarea MTP necesită instrumente specifice – nu poți folosi doar un dispozitiv de curățare cu clicuri LC standard. Vă recomandăm produse de curățare de tip bobină-MTP-specifice- sau dispozitive de curățare a casetelor concepute pentru ferule cu mai multe-fibre. Mișcarea de curățare ar trebui să parcurgă toate cele 12 (sau 24) fețe de capăt-fibrei într-o singură trecere. Înainte de fiecare împerechere, curățați ambii conectori – chiar și o singură particule de praf pe o singură fibră poate provoca pierderi de 1 dB+ și vă poate distruge bugetul conexiunii. Păstrați acele capace pentru praf ori de câte ori conectorul nu este conectat. Pentru inspecție, veți avea nevoie de un microscop cu un vârf de adaptor MTP. Includem capace de praf cu fiecare cablu și, credeți-mă, folosiți-le. Cele câteva secunde petrecute cu curățarea economisesc ore de depanare mai târziu.
