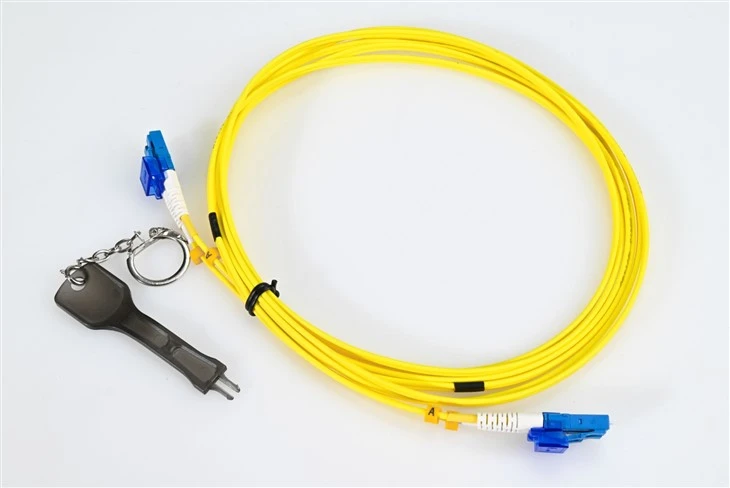

Ce este cablul de corecție LC LC?
LC-Cablu de corecție cu fibră LCcu doi conectori de fibră LC terminați la ambele capete este cel mai frecvent utilizat tip de cablu de fibră optică în industrie. În comparație cu alte cabluri de fibră optică obișnuite, cablurile de fibră FC oferă o densitate ridicată și performanță fiabilă în majoritatea aplicațiilor. Dacă sunteți în căutarea unei variante hibride, sistemul nostruCordon de corecție hibrid LC APC la LC UPC este una dintre configurațiile cele mai frecvent solicitate pentru implementările cu polaritate mixtă-.
Cablurile noastre sunt 100% inspectate optic și testate pentru pierderi de inserție.
Caietul de sarcini
| Tip conector | LC UPC la LC APC | Modul Fibră | Galben 9/125μm |
| Grad de fibre | G657A/G652D | Lungime de undă | 1310/1550 nm |
| Pierdere de inserție | Mai mic sau egal cu 0,3 dB | Pierdere de returnare | Mai mare sau egală cu 50 dB |
| Min. Raza de curbare (nucleu de fibre) | 10 mm | Min. Raza de curbare (cablu fibră) | 10/5D (dinamic/static) |
| Număr de fibre | Duplex | Manta de cablu | LSZH |
| Temperatura de operare | -20~70 de grade | Temperatura de depozitare | -40~80 de grade |
Metode de clasificare a cablurilor optice
Cablul de fibră optică este o linie de comunicație care utilizează fibre optice care îndeplinesc cerințele de performanță optică ca mediu de transmisie pentru a realiza transmisia semnalului optic. Acesta constă din componente precum miezul cablului, elementele de armare și mantaua și poate include, de asemenea, elemente suplimentare, cum ar fi straturi impermeabile, straturi tampon, straturi izolatoare și straturi de armătură, după cum este necesar.
Metodele de clasificare a cablurilor optice includ în principal următoarele:
După mediu de transmisie: clasificate încabluri de fibră optică mono-modale și cabluri de fibră optică multimodală.
În funcție de structura miezului cablului: este împărțit în cablu optic cu șuvițe, cablu optic schelet, cablu optic cu tub central, cablu optic panglică și cablu optic plat.
Componente armate: clasificate în cabluri optice ne-metalice, cabluri optice standard și cabluri optice cu componente ranforsate.
După metoda de instalare: împărțit în cablu optic de conductă, cablu optic aerian, cablu optic direct-îngropat și cablu optic submarin.
În funcție de mediul de utilizare, acestea sunt clasificate în cabluri optice pentru interior și cabluri optice pentru exterior.
Aplicații
Conexiune-încrucișată între UPC și echipamentul terminat APC
Cazul de utilizare principal pentru acest cablu de corelare LC hibrid este dispozitivele de conectare cu diferite tipuri de lustruire a conectorilor. Când echipamentele de rețea utilizează porturi LC/APC, dar panourile de corecție sunt terminate LC/UPC (sau invers), acest jumper de fibră UPC-la-APC elimină necesitatea conversiei adaptorului. Pentru o prezentare completă a modului în care aceste standarde de lustruire diferă în ceea ce privește performanța, consultați ghidul nostru despreTipuri de lustruire a conectorilor de fibră PC vs UPC vs APC și performanță de pierdere a returnării.
Interconexiune FTTH OLT și ONU
În implementările de fibră-la-la-casa, echipamentele OLT utilizează adesea conectori APC pentru pierderi optime de returnare, în timp ce unele dispozitive ONU vechi au interfețe UPC. Acest cablu hibrid LC UPC-APC oferă conectivitate directă între echipamentele terminale PON nepotrivite. Pentru rulajele FTTH standard în care ambele capete au același tip de lustruire, nostruLC LC cablu fibră patch monomod pentru conexiuni FTTH și centre de dateeste o alternativă-eficientă.
Patch-uri CATV Headend și nod de distribuție
Rețelele optice de televiziune prin cablu necesită, de obicei, conectori APC pentru a minimiza-reflexia inversă în semnalele video analogice. La integrarea echipamentelor de testare terminate UPC-sau a componentelor vechi, acest cablu de corecție hibrid pentru utilizarea headend-ului CATV menține integritatea semnalului în toate tipurile de interfețe.
Telecom Central Office Cross-Connect Applications
Facilitățile de telecomunicații gestionează adesea inventarele de conectori mixți în timpul modernizărilor rețelei. Acest cablu jumper hibrid cu un singur mod permite migrarea treptată de la infrastructura UPC la APC fără a înlocui simultan toate panourile de corelare existente.
Testare de laborator cu configurații de conector mixt
Laboratoarele de testare optică întâlnesc frecvent echipamente cu standarde diferite de lustruire a conectorilor. Un cablu de patch de testare UPC-la-APC dedicat reduce nevoia de adaptoare multiple și asigură condiții de măsurare consistente în timpul caracterizării fibrei.
Tranziția cablajului structurat în rețelele de clădiri
În timpul dezvoltării rețelei de la sistemele UPC vechi la instalațiile APC moderne, acest cablu de corelare hibrid G657A1 permite conectarea temporară sau permanentă între segmentele de cablare vechi și noi, fără înlocuirea completă a infrastructurii.
FAQ
Î1: De ce aș avea nevoie de un cablu de corecție hibrid LC UPC la LC APC în loc să folosesc un adaptor?
R: Un cablu de corelare hibrid dedicat oferă o pierdere totală de inserție mai mică în comparație cu utilizarea unui adaptor de cuplare UPC-la-APC. Fiecare conexiune adaptor adaugă puncte de pierdere și potenţiale reflexii. Acest jumper hibrid unic cu capete-lustruite din fabrică asigură un transfer mai curat al semnalului atunci când se conectează echipamentele UPC și APC.
Î2: Care este principala diferență dintre tipurile de lustruire a conectorilor UPC și APC?
R: UPC (Ultra Physical Contact) are o față de capăt plată lustruită, în timp ce APC (Angled Physical Contact) are o față de capăt înclinată de 8-grade. Conectorii APC oferă o pierdere de revenire mai mare (reflexie inferioară-spatelui), făcându-i preferați pentru aplicații video analogice și de înaltă sensibilitate. Acest cablu hibrid conectează ambele tipuri direct.
Î3: Pot folosi acest cablu LC UPC-APC pentru rețele GPON sau XGS-PON?
A: Da. Rețelele optice pasive au adesea porturi OLT cu conectori APC și unele dispozitive ONT/ONU cu porturi UPC. Acest cablu de corecție hibrid unic pentru implementarea PON rezolvă astfel de nepotriviri de interfață fără a necesita module adaptoare la fiecare punct de conectare.
Î4: Ce înseamnă fibra G657A1 îndoită-insensibilă pentru instalare?
R: Fibra G657A1 permite raze de curbură mai strânse (până la 10 mm) fără pierderi semnificative de semnal. Acest lucru face ca cablul de corecție hibrid să fie potrivit pentru spații înguste, panouri de corecție dense și pentru traseul în jurul obstacolelor în care fibra standard G652D ar suferi atenuarea macro-îndoirii.
Î5: Jacheta LSZH de pe acest cablu este necesară pentru instalarea în interior?
R: Jachetele LSZH (Low Smoke Zero Halogen) sunt recomandate sau necesare în spații închise, cum ar fi centrele de date, clădirile de birouri și locurile publice. Acest cablu hibrid LC-ignifug îndeplinește standardele de siguranță la incendiu în interior și produce fum toxic minim dacă este expus la foc. Pentru îndrumări privind selectarea tipului de jachetă potrivit pentru diferite medii, consultați articolul nostru despreCerințe de instalare a cablurilor de fibră optică pentru interior și exterior și selecția mantalei.
Î6: La ce pierdere de rentabilitate mă pot aștepta de la capătul APC al acestui cablu hibrid?
R: Capătul conectorului APC realizează de obicei o pierdere de retur mai mare sau egală cu 60 dB datorită lustruirii sale unghiulare. Capătul UPC oferă o pierdere de întoarcere mai mare sau egală cu 50 dB. Combinat cu o pierdere de inserție mai mică sau egală cu 0,3 dB, acest cablu de corecție duplex hibrid menține calitatea semnalului pentru legăturile optice sensibile.
Î7: Acest cablu de corecție hibrid poate fi utilizat pentru transmisie pe distanță lungă-mod unic?
A: Da. Fibra unică de 9/125 μm acceptă transmisia pe mulți kilometri la lungimi de undă de 1310 nm și 1550 nm. Acest jumper LC UPC la APC pentru conectivitate pe distanțe lungi-funcționează cu transceiver-uri standard cu un singur mod și poate fi implementat în segmente de metrou sau de rețea de acces.
Î8: Sunt disponibile lungimi personalizate pentru acest cablu de fibră hibrid UPC-APC?
R: Lungimile personalizate ale cablurilor, culorile mantalei și configurațiile duplex/simplex pot fi fabricate la comandă. Contactați furnizorul pentru a specifica cerințele pentru comenzile de cabluri de corelare hibride în vrac sau pentru instalațiile specifice-proiectului.
