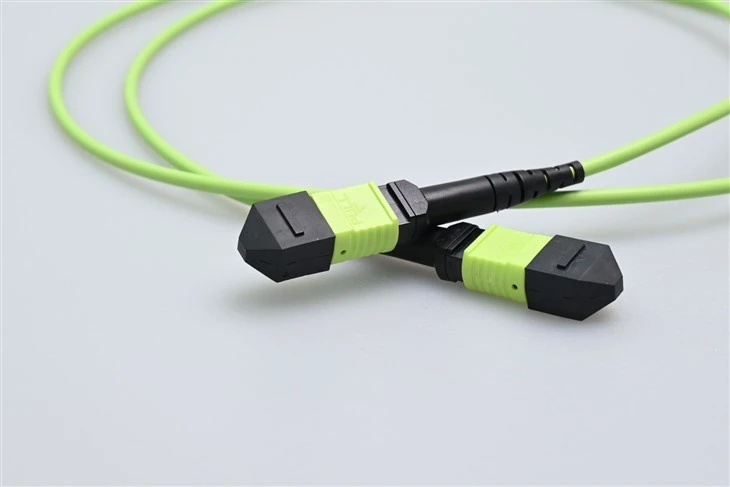

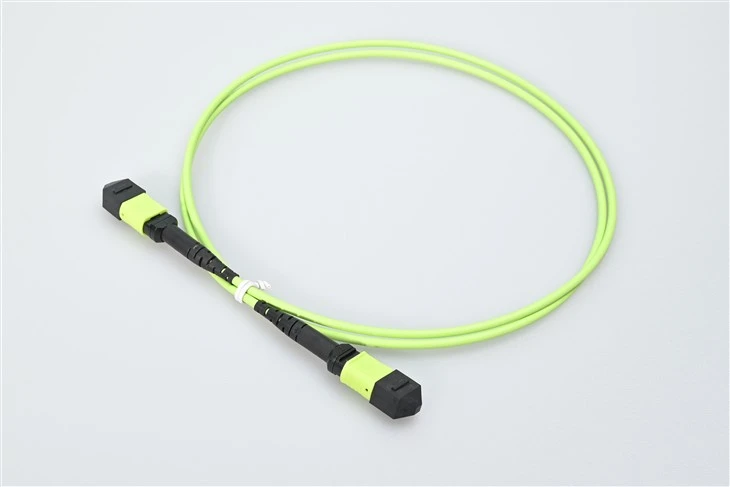

Cordonuri de corecție din fibră MTP MPO MM SX

R: Primim acesta la aproape fiecare apel de anchetă. Răspuns scurt: fiecare conector MTP este un MPO, dar nu fiecare MPO este un MTP. MPO este tipul de conector generic definit de IEC 61754-7 și TIA-604{-5 (FOCIS 5). MTP este o marcă înregistrată de la US Conec. - Gândiți-vă la aceasta ca la versiunea premium cu toleranțe mai strânse ale virolei, un știft de ghidare eliptic din oțel inoxidabil și un arc de clemă cu știft de metal-. Acolo unde se manifestă cu adevărat este pierderea de inserție: ansamblurile noastre de calitate MTP cu pierdere redusă-de obicei vin la 0,15–0,25 dB per pereche cuplată, în timp ce un MPO standard este în jur de 0,35–0,50 dB. Sunt 100% compatibilitate încrucișate - conectați un MTP la un adaptor MPO generic și funcționează bine. Pentru o comparație mai profundă, am pregătit un completGhid de scufundare-MPO/MTPcare parcurge diferențele mecanice în detaliu.

R: Depinde de distante si viteze. OM3 vă oferă 300 m la 10G și aproximativ 100 m la 40G SR4 -, care acoperă foarte bine majoritatea rulajelor de rack-la-în interiorul unui centru de date. OM4 o împinge la 400 m la 10G și 150 m la 40G, plus că are aproape dublu față de lățimea de bandă modală (4700 MHz·km față de 2000 MHz·km la 850 nm). Iată ce le spun întotdeauna cumpărătorilor: dacă construiți o infrastructură nouă, cheltuiți 15-20% suplimentar pentru OM4. Am văzut prea mulți clienți depășind OM3, atingând limitele în doi ani când adaugă rânduri de cabinet sau trec de la 10G la 40G. Diferența de cost al cablului este mică; costul forței de muncă re-pull nu este. Noastreghid unic vs multimod 2026are un tabel de comparație detaliat dacă doriți numerele alăturate--.

R: Polaritatea este, sincer, principala sursă de confuzie în cablarea MPO -, iar greșit înseamnă că transmisia și recepția dvs. nu se vor alinia, deci nu se aprinde nicio legătură. Defalcare rapidă: tipul A (direct-prin) mapează fibra 1 la fibra 1 cu tasta răsturnată (tasta-în sus până la tasta-în jos). Tipul B (inversat) mapează fibra 1 la fibra 12 cu ambele chei îndreptate în același sens - aceasta este de departe cea mai comună pentru comutatorul direct 40G QSFP+ SR4-la-conexiunile de comutare și ceea ce recomandă TIA-568.3-D în general pentru optica paralelă. Tipul C (pereche-întorsă) schimbă perechile adiacente - este mai puțin obișnuit și apare în principal în unele configurații de migrare duplex-la MPO vechi. Dacă faceți conexiuni directe 40G/100G între două transceiver, alegeți tipul B. Dacă rutați prin module de casete, fișa de specificații a furnizorului de casete vă va spune cu ce polaritate trunchi trebuie să se potrivească. Nu sunteți sigur? Trimiteți-ne modelele dvs. de transceiver și panouri și vă vom specifica polaritatea potrivită - acesta este un serviciu gratuit pe care îl oferim pentru fiecare ofertă.

R: Exact pentru asta sunt construite. Pentru 40GBASE-SR4, aveți nevoie de 8 fibre peste OM3 (până la 100 m) sau OM4 (până la 150 m) - conectorul nostru MPO cu 12-fibre se ocupă de acest lucru deoarece cele 4 fibre exterioare pur și simplu rămân neutilizate. Pentru 100GBASE-SR4, sunt 8 fibre pe OM4 până la 100 m. Și dacă vă uitați la 100GBASE-SR10, acesta utilizează toate cele 24 de fibre într-un ansamblu MPO de 24-fibre. Testăm fiecare cablu înainte ca acesta să fie expediat - pierderi de inserție, pierderi de returnare, geometrie-capătului sub interferometrie 3D - și datele de testare individuale sunt livrate odată cu comanda dvs. Planificați o migrare de la 10G-la 40G la 100G? Discutați cu noi despre selecția numărului de fibre acum, astfel încât să nu va trebui să reconectați mai târziu.

R: Gândiți-vă la un cablu trunchi ca la autostradă și la un cablu de rupere ca la rampa de ieșire. Un cablu trunchi MPO are conectori MPO la ambele capete - 12, 24, până la 144 de fibre într-o singură manta. Conectează panouri de corecție la panouri de corecție, casete la casete sau orice echipament care utilizează ambele interfețe MPO. Un cablu de separare (numit și cablaj sau fanout) are un conector MPO la un capăt și se împarte în duplex individualconectori LC sau SCpe de alta. L-ați folosi atunci când conectați un port QSFP+ cu mai multe-fibră pe un comutator în jos pentru a separa transceiver SFP+ pe servere individuale. Producem atât -, cât și potrivireaadaptoare de fibră opticăși panouri casete care leagă sistemul împreună.

R: Înțelegerea greșită a genului este una dintre cele mai frecvente greșeli de comandă pe care le vedem - și vă va opri linkul în ziua instalării. Conectorii tată au doi știfturi de ghidare de precizie care ies din fața virolei; conectorii mamă au găurile de aliniere corespunzătoare. Când se împerechează, știfturile alunecă în găuri pentru a alinia toate cele 12 sau 24 de nuclee de fibre. Regula generală: cablurile trunchi (MPO la MPO) folosesc mamă la ambele capete, deoarece panoul adaptor sau cuplajul peretelui dintre ele furnizează pinii. Cablurile de deconectare și jumperii directe ale echipamentului au de obicei un capăt tată pentru a fi conectat direct la portul mamă al unui transceiver sau al modulului casetei. Dacă nu sunteți sigur, spuneți-ne modelul de echipament din comanda dvs. -, vom potrivi sexul corect și este un lucru mai puțin de care să vă faceți griji la șantier.

R: Curățarea conectorilor MPO este mai implicată decât un standardconector LC sau SCpentru că aveți 12 sau 24 de capete-fibră pe o singură virolă în loc de doar una. Folosiți un stilou de curățare cu un clic MPO-un clic -, care este proiectat special pentru geometria virolei MPO dreptunghiulare. Nu utilizați niciodată un detergent simplex standard; zona de contact nu se potrivește și vei împinge resturile în jur. Curățați atât mufa, cât și adaptorul înainte de fiecare împerechere. Observăm o mulțime de probleme de câmp care se reduc la o singură virolă contaminată care adaugă 1–2 dB de pierdere în exces în întregul ansamblu de 12-fibre. Păstrați capacele de praf de fiecare dată când conectorul nu este conectat - mai ales în medii active de construcție. O curățare de 10 secunde vă poate economisi ore de depanare OTDR.

R: Se reduce la locul unde este instalat fizic cablul. OFNP (plenum) este cerut de codurile de construcție din SUA pentru orice cablu care trece prin-spatiile de manipulare a aerului - plenurile din tavan, golurile-pardoselei ridicate, căile de retur HVAC. Are cel mai înalt grad de siguranță la incendiu și nu va produce fum halogenați toxici. OFNR (montant) este pentru curse verticale între etaje care nu trec prin spațiile de manipulare-aerului. LSZH (Low Smoke Zero Halogen) este implicit în Europa, Orientul Mijlociu și în mare parte din Asia - este cerut în conformitate cu reglementările IEC 60332 și EN 50575 CPR. Avem în stoc toate cele trei tipuri de jachete în lungimi standard și putem face lungimi personalizate pe oricare dintre ele. Nu sunteți sigur ce cod se aplică proiectului dvs.? Trimite-ne locația clădirii și vom potrivi jacheta potrivită - facem asta de zeci de ori pe săptămână, așa că este un răspuns rapid.
