Un cordon de corecție blindat MPO/MTP înfășoară o jachetă armată cu-tub de oțel sau Kevlar-în jurul unui ansamblu cu mai multe-fibre pentru a supraviețui sarcinilor de strivire, expunerii la rozătoare și mediilor cu-vibrații ridicate. Un cablu trunchi MPO standard folosește o construcție dublă-mai ușoară, optimizată pentru căi curate, controlate-climatice ale centrelor de date. Alegerea dintre ele depinde de locul unde va locui cablul, de cât de mult abuz fizic se va confrunta și dacă bugetul dvs. de legătură poate absorbi o pierdere de inserție puțin mai mare din construcția mai groasă a designului blindat.
De ce este importantă această comparație chiar acum
Arhitecții centrelor de date obișnuiau să efectueze un apel simplu: cabluri trunchi pentru rulajele coloanei vertebrale, cabluri de corecție pentru hopuri scurte în interiorul unui dulap. Această distincție este încă valabilă, dar mediul fizic din jurul infrastructurii de fibră s-a schimbat. Implementările marginale împing ansamblurile MPO în etajele fabricii, sălile de control minier și adăposturile 5G în aer liber, unde un cablu trunchi standard ar eșua în câteva luni. Între timp, operatorii hiperscale care împachetează mii de conexiuni 400G și 800G într-o singură sală au nevoie de fiecare zecime de dB pe care îl pot economisi -, ceea ce înseamnă să acorde o atenție deosebită dacă o jachetă blindată adaugă o atenuare inutilă pe o cale protejată.
Adevărata întrebare de inginerie nu este care cablu este „mai bun”. Este cablul care corespunde cerințelor mecanice și optice ale unui anumit segment de legătură.
Unde îi aparține fiecare tip de cablu
Înainte de a compara specificațiile, vă ajută să gândiți în termeni de scenarii de implementare. Împrejurimile cablului - nu lista de caracteristici - ar trebui să determine fiecare decizie de selecție. Fiecare scenariu de mai jos indică, de asemenea, factorii mecanici și optici pe care ar trebui să-i cântăriți, astfel încât logica de evaluare este construită în context, mai degrabă decât într-o listă de verificare separată.
În interiorul unui cabinet-climatizat pentru un centru de date, cablurile standard pentru trunchi MPO sunt alegerea corectă. Mediul este curat, temperatura-stabilită și protejat fizic. Cablurile de aici se confruntă cu sarcini de tracțiune moderate în timpul instalării, ocazional presiune laterală de la cablurile învecinate și vibrații de la HVAC. O jachetă dublă-strat - fire de aramidă interioară plus o manta exterioară LSZH sau plenum-evaluată - se descurcă confortabil cu toate acestea, în timp ce îndeplinește cerințele mecanice IEC 60794 și TIA-568. Utilizarea cablurilor blindate în această setare adaugă costuri, greutate și diametru fără a oferi o îmbunătățire semnificativă a fiabilității. Cablurile trunchiului cu 24 sau 48 de fibre conectează eficient coloana-la-straturile comutatoare cu frunze folosind optica QSFP28 sau QSFP-DD, iar diametrul lor exterior mai mic, de 3,0 mm, menține dirijarea simplă prin tăvile de gestionare a cablurilor de înaltă densitate.
Discursurile inter-coloana vertebrală sub o podea înălțată necesită mai multă atenție. O instalație modernă, cu canale sigilate pentru cabluri, se poate baza pe trunchiuri standard. Dar clădirile mai vechi, cu căi deschise sub pardoseală înălțată, spun o poveste diferită - traficul pietonal, cărucioarele care se rulează și activitatea ocazională a rozătoarelor creează pericole de strivire și abraziune pe care o construcție cu dublă-teacă nu a fost niciodată proiectată să le suporte. Dacă ați documentat incidente cu dăunători sau căile dvs. sunt partajate cu echipamente grele, doar asta justifică ansamblurile MPO blindate pe segmentele de coloană vertebrală. Punctul de decizie aici este simplu: inspectați calea, evaluați amenințările mecanice realiste și lăsați dovezile fizice să vă ghideze.
Mediile industriale și de margine lasă puțin loc de dezbatere. Podelele fabricii supun cablurile la vibrații constante din partea mașinilor. Camerele de control minier introduc contaminarea cu particule și temperaturi extreme. Dulapurile 5G exterioare parcurg condițiile de îngheț-dezgheț și expunerea la UV. Desfășurarile militare pe teren combină toate cele de mai sus cu riscul de impact. În aceste setări, intervalul nominal de funcționare al unui cablu trunchi standard de -20 grade până la +60 grade și rezistența sa la strivire de aproximativ 100-200 N sunt pur și simplu insuficiente. Cordonurile de corecție MPO blindate, evaluate de la -40 de grade la +75 grade și capabile să reziste la peste 1.000 N de forță de strivire laterală, nu reprezintă o actualizare premium aici - sunt o cerință de bază. Dacă legătura dvs. trece prin orice spațiu care nu dispune de protecțiile tradiționale ale centrului de date, opțiunea blindată elimină un mod de defecțiune pe care nici o administrare atentă a cablurilor nu îl poate elimina complet.
Patch-uri scurte-conexiuni încrucișate într-un dulap - de obicei la mai puțin de doi metri între casete, panouri adaptoare și transceiver - favorizează standardulCordonuri de corecție MTP/MPO multimod. Mediul este complet închis, cablul abia este manipulat după instalarea inițială, iar flexibilitatea contează mai mult decât rezistența la strivire. Rigiditatea blindată poate funcționa împotriva dvs. în incinte strânse, unde raza de îndoire este la o primă.

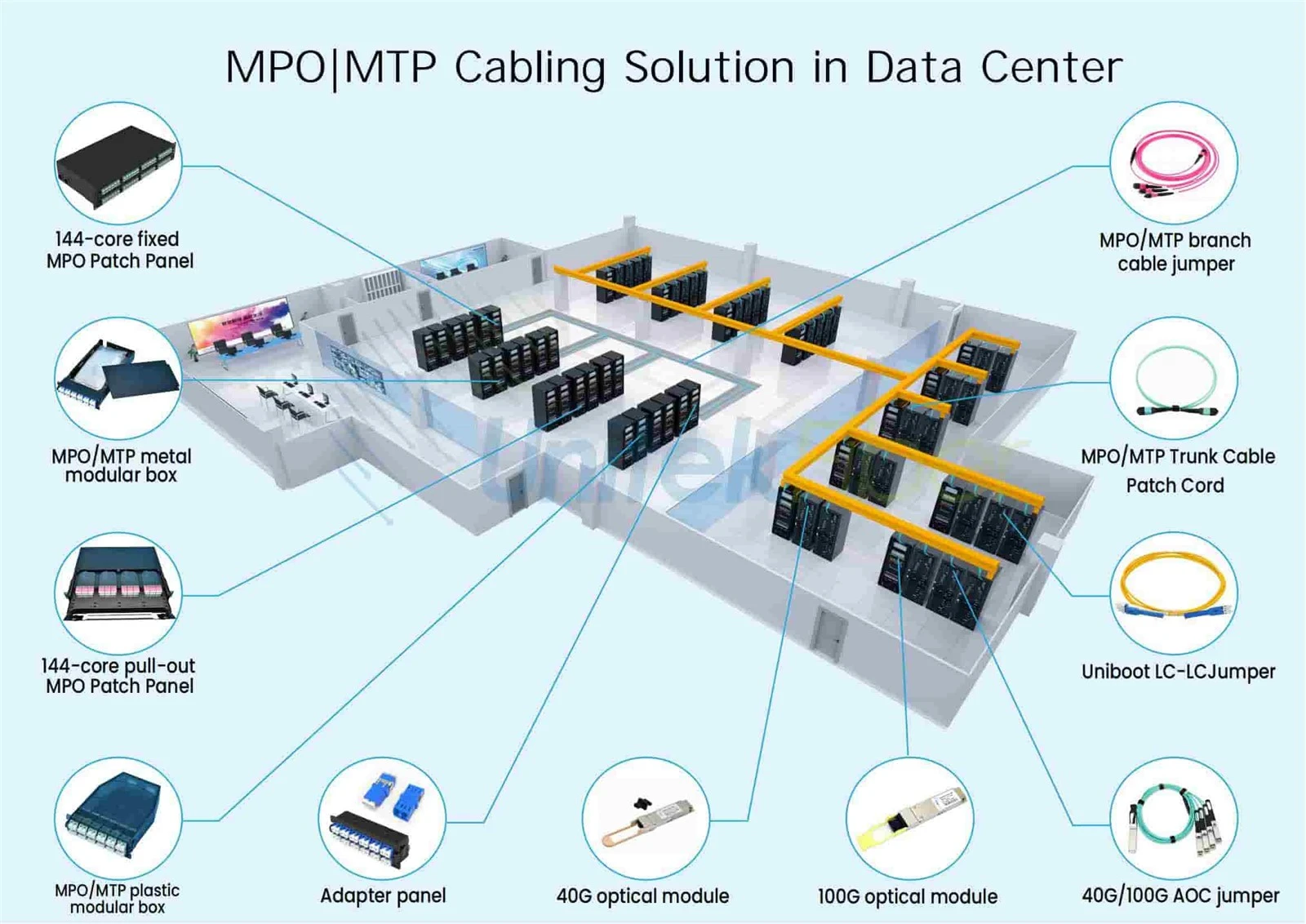

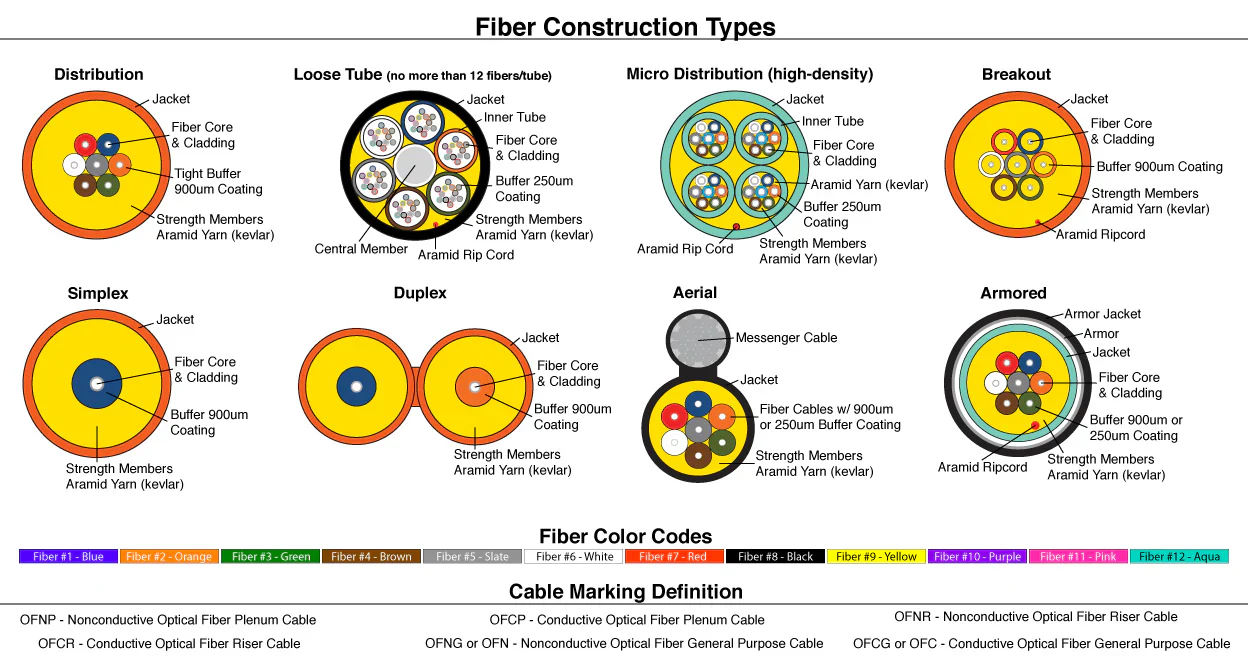

Ce se află de fapt în interiorul fiecărui cablu
Un cablu trunchi MPO standard reunește de obicei 12 până la 144 de fibre în interiorul mantalei sale cu două straturi. TheCordon de corecție cu fibră MTP/MPO OM3în formă standard măsoară aproximativ 3,0 mm în diametrul exterior. Ambele capete sunt terminate din fabrică-cu ferule MT lustruite de precizie-- 8, 12 sau 24 de fibre per conector - și fiecare ansamblu este livrat cu rapoarte de testare individuale care arată pierderea de inserție pe canal. Construcția este în mod deliberat minimă: suficientă protecție pentru o cale interioară controlată, care menține greutatea scăzută și facilitează manevrarea în jgheaburile dense de cabluri.
Cordonurile de corecție blindate MPO/MTP introduc un tub de oțel ondulat sau o armură de aluminiu care se interconectează între pachetul de fibre și mantaua exterioară. Unele modele adaugă fire de aramidă deasupra unui element de rezistență din oțel, împingând rezistența la strivire la aproximativ zece ori mai mare decât cea a construcțiilor standard. Acest lucru mărește diametrul exterior la 4,0–5,0 mm și adaugă greutate. Cu toate acestea, modelele moderne de blindate rămân surprinzător de flexibile. Un cablu MPO blindat bine conceput poate atinge o rază de curbură minimă de aproximativ 50 mm, lucru care poate fi lucrat în majoritatea mediilor de cablare structurată. Principalul factor de diferențiere de fabricație este dacă un strat tampon se află între armătură și banda de fibre - fără el, armura rigidă poate apăsa pe fibre în punctele de îndoire și poate introduce pierderi de micro-îndoire care nu ar apărea într-un test de pierdere de-cablu drept.
Te costă armura semnalul?
Jacheta blindată în sine nu crește direct pierderea de inserție la interfața conectorului. Pierderea prin inserție depinde de geometria virolei, de alinierea fibrelor și de calitatea-lustruirii feței -, nu de ceea ce este înfășurat în jurul corpului cablului. Un conector MTP cu pierderi reduse de -la un ansamblu blindat atinge încă 0,15–0,25 dB per pereche cuplată atunci când este fabricat corespunzător, identic cu același conector de pe un portbagaj standard. La lungimi de undă de 400G SR4, ambele tipuri de cabluri care utilizează grade echivalente ale conectorului oferă pierderi identice din punct de vedere funcțional -, de obicei 0,15–0,35 dB pentru ansamblurile OM4 multimode.
Acolo unde armura poate introduce o penalizare este micro{0}}îndoire. Dacă tubul de oțel este prost fabricat sau cablul este trasat cu coturi mai strânse decât minimul specificat, armura se comprimă pe banda de fibre și micro-atenuarea îndoirii se strecoară. Aceasta este o problemă de calitate a producției și o problemă de disciplină a instalării, nu o proprietate inerentă a construcției blindate. Când evaluați cablurile MPO blindate, solicitați întotdeauna datele testului de atenuare a curbei - nu doar certificatul de pierdere de inserție statică-. Orice furnizor care furnizează numai numere de-cabluri directe poate ascunde o problemă de micro-îndoire. Pentru o înțelegere mai profundă a modului în care tipurile de fibre afectează bugetele de pierdere,Comparația fibrelor multimode OM1 prin OM5oferă un context util privind lățimea de bandă modală și caracteristicile de atenuare în diferite clase de fibre.
Aceasta înseamnă, de asemenea, că pentru orice segment de legătură în care bugetul de pierdere optică este redus -, cum ar fi o rază lungă de 400G SR4 care se împinge aproape de limita OM4 de 100-metri -, ar trebui să luați în considerare riscul de atenuare a îndoirii cablului blindat dacă traseul de rutare include viraj strâns. Dacă calea este dreaptă și spațioasă, armura nu te va costa nimic optic. Dacă traseul forțează cablul să treacă prin mai multe colțuri strânse, flexibilitatea inerentă a cablului standard poate duce, în practică, la o pierdere totală mai mică a legăturii.
Protecție mecanică în detaliu
Cablurile trunchi MPO standard suportă solicitările întâlnite în mediile de cablare structurată: sarcini de întindere moderate în timpul tracțiunilor de instalare, presiune laterală din fasciculele de cabluri în tăvile comune și vibrații la-scăzut de la sistemele clădirii. Designul dublă-teaca, întărit cu fire de aramidă, îndeplinește cerințele mecanice ale IEC 60794 și TIA-568 pentru cablarea spațiilor interioare. Acestea nu sunt cabluri fragile - sunt pur și simplu proiectate pentru condițiile pe care le vor întâlni de fapt într-o unitate bine gestionată.
Ansamblurile blindate abordează un alt profil de amenințare. Stratul de oțel sau aluminiu rezistă forțelor de strivire care ar deforma permanent o manta standard. Scaune rulante pe un mediu de-pardoseală ridicată, cărucioare grele într-un depozit, dinți de rozătoare într-o unitate în care controlul dăunătorilor este imperfect - acestea nu sunt riscuri teoretice; sunt moduri de defecțiune documentate pe care echipele de întreținere a fibrelor le întâlnesc în mod regulat. Unele modele MPO blindate rezistă la peste 1.000 N de forță de strivire laterală, de cinci până la zece ori capacitatea construcțiilor standard. Intervalul extins de temperatură (de la -40 de grade la +75 grade față de -20 de grade la +60 grade pentru portbagajele tipice de interior) le diferențiază și mai mult pe cele două pentru orice desfășurare în afara spațiilor-climatizate.
Atunci când evaluați dacă un anumit segment are nevoie de armătură, numărați factorii de risc fizic de-a lungul traseului real al cablului: expunerea la zdrobire sau impact, activitate documentată a rozătoarelor sau dăunătorilor, excursii de temperatură sau umiditate dincolo de normele interioare și dacă forțele de trasare se îndoaie mai strâns de 50 mm. Doi sau mai mulți dintre acești factori pe un singur segment de cale reprezintă un argument puternic pentru construcția blindată. Dacă traseul este complet închis, clima-controlată și lipsită de pericole mecanice, cablul trunchi standard oferă aceeași performanță optică cu mai puțin volum și costuri.
Polaritate și compatibilitate
Atât ansamblurile MPO blindate, cât și cele standard urmează aceleași metode de polaritate TIA-568 - Tip A (direct-), Tip B (inversat) și Tip C (pereche inversă). Stratul de armură nu afectează alinierea pinului, configurația de gen sau interoperabilitatea conectorului. Un cablu MPO-12 blindat de sex feminin se potrivește cu un panou adaptor MPO-12 standard masculin fără nicio problemă de compatibilitate și puteți amesteca liber segmente blindate și standard în cadrul aceleiași legături, atâta timp cât numărul de fibre, tipul de polaritate și gradul conectorului se potrivesc.
O considerație practică care merită remarcată: deoarece cablurile blindate sunt mai rigide, planificați cu atenție orientarea conectorului în carcasele etanșe. Tasta-în sus până la tastă-în jos într-o zonă dens populatăPanou adaptor fibră optică MPO/MTPpoate necesita spațiu suplimentar atunci când armura cablului previne curbele strânse pe care cablurile standard se descurcă cu ușurință. Aceasta nu este o problemă de compatibilitate - este un detaliu de planificare a managementului cablurilor care poate economisi frustrarea semnificativă în timpul instalării, dacă este abordat pe desenul de ridicare a rackului înainte ca cablurile să ajungă la fața locului.
Pentru aplicațiile breakout în care un trunchi MPO se alimentează în conexiuni individuale duplex,Cabluri de cablaj MTP/MPO la SC sau LCfurnizați tranziția și aceeași evaluare blindată-vs-standard se aplică segmentului de evaziune bazat pe mediul său fizic.
Întrebări frecvente
Î: Pot amesteca cablurile de corecție MPO blindate cu cablurile trunchi MPO standard în aceeași legătură?
A: Da. Ansamblurile MPO blindate și standard utilizează conectori MTP/MPO identici, conformi cu IEC 61754-7 și TIA-604-5. Un cablu blindat feminin se împerechează cu un portbagaj standard masculin prin orice panou adaptor compatibil. Armura afectează doar corpul cablului, nu interfața optică. Verificați dacă ambele ansambluri au același număr de fibre, tip de polaritate și calitatea conectorului (standard sau cu pierderi reduse) pentru a evita pierderea de inserție nepotrivită.
Î: Jacheta blindată afectează procedurile de curățare și inspecție?
R: Nu. Fața-capătului conectorului este identică între ansamblurile blindate și cele standard. Folosiți același tip de bobină MTP-specific- sau dispozitiv de curățare casete, inspectați cu o lunetă de fibre de 200x+ înainte de fiecare împerechere și mențineți capacele de praf la locul lor atunci când conectorii nu sunt utilizați. Armura nu are nicio influență asupra contaminării ferulei sau a accesului de curățare.
Î: Ce număr de fibre sunt disponibile în cablurile blindate MPO/MTP?
R: Cablurile MPO blindate sunt disponibile în mod obișnuit în configurații de 8-fibre, 12 fibre și 24 de fibre, potrivindu-se cu numărul standard utilizat în optica paralelă 40G, 100G, 200G și 400G. Unii producători oferă trunchiuri blindate cu 48 de fibre și un număr mai mare pentru aplicații de coloană vertebrală, deși disponibilitatea variază. Versiunile cu 12 și 24 de fibre acoperă marea majoritate a centrelor de date și a cazurilor de utilizare industrială.
Î: Un cablu MPO blindat este potrivit pentru spații plenare?
R: Depinde de evaluarea jachetei. Stratul de armură în sine nu determină gradul de incendiu - pe care materialul jachetei exterioară o face. Cablurile MPO blindate sunt disponibile cu opțiuni de jachetă OFNP (plenum), OFNR (riser) și LSZH. Verificați întotdeauna că rezistența la foc a cablului corespunde cerințelor codului de construcție înainte de instalarea în spațiile de-de manipulare a aerului.
Î: Cum se compară pierderea de inserție între cablurile blindate și standardele MPO la lungimi de undă de 400G SR4?
R: Când ambele cabluri utilizează grade echivalente de conector MTP (de exemplu, pierdere -scăzută sau elită), pierderea de inserție per pereche cuplată este identică din punct de vedere funcțional - de obicei 0,15–0,35 dB pentru ansamblurile OM4 multimode. Armura nu degradează performanța optică-la nivel de conector. Singurul scenariu în care armura poate introduce pierderi suplimentare este dacă cablul este direcționat sub raza minimă de îndoire, provocând atenuarea micro-îndoirii fibrei. Respectarea razei de curbură specificate de producător elimină acest risc.
