PC, UPC și APC se referă la trei stiluri de lustruire aplicate pe partea de capăt a virolei din interiorul unui conector de fibră optică. Lustruirea determină cât de multă lumină se reflectă înapoi către sursă la fiecare conexiune - un parametru numit pierdere de retur. Acest articol detaliază modul în care cele trei tipuri diferă, cum să le identificăm în teren și pe care să le specificați pentru o anumită aplicație.
Trei tipuri poloneze, o evoluție
Toate cele trei tipuri de lustruire a conectorilor rezolvă aceeași problemă fundamentală: atunci când două fețe de capăt ale fibrei se întâlnesc în interiorul unui conector, orice spațiu de aer dintre ele face ca lumina să se reflecte înapoi. Energia reflectată - numită reflexie inversă sau pierdere de întoarcere optică (ORL) - se deplasează către sursa laser și poate degrada calitatea semnalului, poate crește ratele de eroare de biți sau poate destabiliza sistemele analogice. Diferența dintre PC, UPC și APC constă în cât de agresiv atacă fiecare design respectivul spațiu de aer.
Conectorul plat-lustruit inițial din anii 1970 a lăsat un spațiu suficient de mare pentru a respinge aproximativ 4% din lumină înapoi în sistem (-14 dB pierderi de retur). Acesta a fost punctul de plecare. Cele trei tipuri de lustruire care au urmat fiecare au strâns contactul într-un mod diferit:
PC (contact fizic)a înlocuit suprafața plană cu o cupolă ușor convexă în anii 1980. Curbura a concentrat presiunea la miezul fibrei, forțând cele două fețe de sticlă să intre în contact direct. Pierderea de returnare s-a îmbunătățit la aproximativ -40 dB. PC-ul a devenit implicit pornittipurile de conector SC, FC și ST timpurii, dar raza mare a domului a lăsat totuși o zonă largă de contact care tolera imperfecțiunile. Veți găsi în continuare lustruire pentru PC pe echipamentele de telecomunicații vechi - care funcționează, dar este cel mai slab performant dintre cele trei și este rareori specificat pentru versiuni noi.
UPC (Ultra Physical Contact)nu este un design nou, ci un proces de lustruire mai bun aplicat aceluiași dom. Un ciclu de lustruire prelungit produce o finisare mai fină a suprafeței și o rază de curbură mai strânsă, care presează nucleele fibrelor împreună mai precis. Pierderea de returnare ajunge la -50 dB sau mai bine - o îmbunătățire de zece-mai mult față de PC. Acesta este calul de bătaie. Cu corp albastruCordonuri de corelare LC UPC unic-modsunt practic în fiecare centru de date, rack de întreprindere și rafturi metrou DWDM în producție astăzi. Dacă nimeni nu a specificat altfel, șansele sunt că conectorii dvs. sunt UPC. Singura avertizare: ciclurile repetate de împerechere pot zgâria cupola și pot degrada pierderile de retur în timp, astfel încât inspecția și curățarea înainte de fiecare conexiune nu sunt opționale -, acestea menținând performanța UPC la specificațiile nominale.
APC (Contact fizic în unghi)adoptă o abordare fundamental diferită. În loc de un dom perpendicular, faţa de capăt al virolei este lustruită la un unghi de 8-grade. Lumina reflectată nu mai călătorește înapoi în miez - ci iese în placa de fibre și se disipează. Fara efect de oglinda. Pierderea de returnare ajunge la -60 dB sau mai bine, ceea ce reprezintă 0,0001% putere reflectată. APC merită o privire mai profundă, deoarece se comportă suficient de diferit față de PC și UPC pentru a-și garanta propriul set de reguli - acoperit în secțiunea următoare.
| Tip polonez | End Face Geometria | Pierdere de rentabilitate tipică | Puterea reflectată | Pierdere de inserție | Stare |
|---|---|---|---|---|---|
| Plat (moștenire) | Plat | -14 dB | ~4% | ~0,3 dB | Învechit |
| PC | Dom convex, rază mare | -40 dB | ~0.01% | ~0,3 dB | Moștenire, rar în instalațiile noi |
| UPC | Dom convex, rază strânsă | -50 dB | ~0.001% | ~0,2 dB | Standard industrial pentru legăturile digitale |
| APC | Suprafață înclinată de 8 grade | -60 dB+ | ~0.0001% | ~0,2 dB | Necesar pentru PON, RF, analog |
Decibelii sunt logaritmici, astfel încât golurile din acest tabel sunt mult mai largi decât arată. Saltul de la -40 dB (PC) la -60 dB (APC) nu este „cu 50% mai bun” - este o reducere de 100 ori a puterii reflectate.
De ce APC contează mai mult decât sugerează cifrele
Specificația de -60 dB este impresionantă pe hârtie, dar avantajul real al APC apare într-un scenariu specific de implementare pe care UPC se ocupă prost: porturile neconectate.

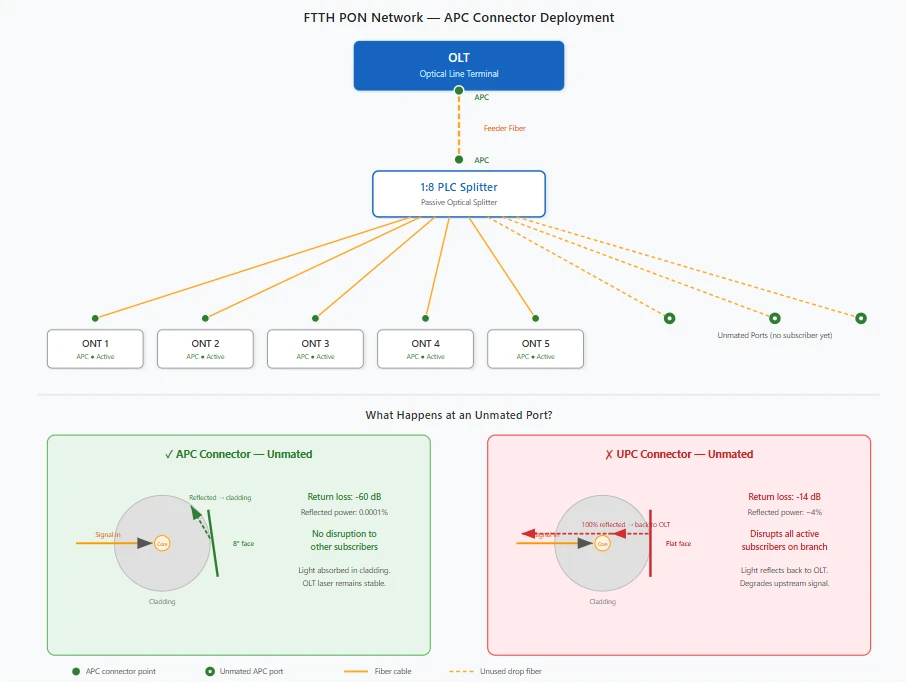

În rețelele FTTH folosindSplittere optice PLC, porturile de abonat rămân adesea întunecate în timpul lansării inițiale - casele nu sunt conectate încă. Fiecare conector UPC neîmperecheat de pe acel splitter acționează ca o oglindă, aruncând toată lumina incidentă direct înapoi către terminalul liniei optice. Înmulțiți acest lucru în opt sau șaisprezece porturi deschise, iar reflectarea cumulativă în spate poate perturba abonații activi care împart aceeași ramură de splitter. Cu APC, porturile neconectate nu sunt-o problemă. Ferula înclinată deviază lumina în placare indiferent dacă este prezentă sau nu o a doua fibră. Acest comportament unic este motivul pentru care standardele GPON, XGS-PON și 50G-PON impun APC în întreaga rețea de distribuție optică.
Dincolo de PON, APC este standardul pentru suprapunerea video CATV și RF, sisteme de antene distribuite, WDM bidirecțional, lanțuri optice amplificate de{0}}putere mare și optică coerentă care utilizează modulația PAM4 sau 16QAM - orice sistem în care energia reflectată re-intră în cavitatea laser provoacă daune măsurabile.
O limitare importantă: lustruirea APC este doar pentru un singur{0}mod. Sistemele multimode (OM3, OM4, OM5) sunt mult mai puțin sensibile la reflexia din spate și se standardizează pe UPC sau PC. Dacă proiectul dvs. utilizează fibră multimodă, APC nu este aplicabil.
Cum să identificați conectorii PC, UPC și APC pe teren
Identificarea greșită a lustruirii conectorului duce la conexiuni nepotrivite, legături eșuate și ferule deteriorate. Iată cum să le deosebiți folosind patru metode, de la cea mai rapidă la cea mai de încredere.
1. Culoarea corpului conectorului
Cea mai rapidă verificare. Convenția de culoare a industriei este:
| Tip polonez | Culoare în mod unic- | Culoare multimodală |
|---|---|---|
| PC | Albastru (unelte mai vechi) sau bej | Bej (OM1/OM2) |
| UPC | Albastru | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Verde | N/A (doar modul-unic) |
Verde înseamnă APC - întotdeauna. Albastru înseamnă UPC în modul unic-sau PC pe echipamente mai vechi. Conectorii multimodali urmează culoarea gradului de fibre (aqua, magenta, bej). Potrivireaadaptor fibră opticăsau peretele va avea aceeași culoare, așa că un adaptor verde acceptă numai conectori verzi.
2. Marcaje imprimate
Majoritatea cablurilor de corelare-terminate din fabrică șipigtails din fibră opticătipăriți tipul de lustruit direct pe corpul conectorului sau pe mantaua cablului de lângă conector. Căutați text precum „LC/UPC”, „SC/APC” sau „FC/PC”. Dacă eticheta spune doar „LC” sau „SC” fără desemnare poloneză, este aproape sigur că producătorii UPC - tratează UPC ca implicit și uneori omit eticheta.
3. Fața de capăt al virolei sub o lunetă de fibre
Aceasta este metoda de identificare definitivă. Sub o lunetă de fibră de 200x sau 400x, o virolă UPC sau PC arată un miez de fibră circular, centrat, cu modelul de reflexie centrat pe miez -, suprafața este perpendiculară pe vizualizator. O virolă APC arată vizibil diferit: modelul de reflexie este decalat deoarece unghiul de 8-grade deplasează returnarea luminii din centru. Cu puțină practică, distincția este imediat evidentă. Dacă inspectați conectorii în mod regulat, veți începe să recunoașteți fețele de capăt APC dintr-o privire.
4. Senzație fizică în timpul împerecherii
Conectorii APC cu carcase cu cheie (cum ar fi SC/APC) au o lățime a cheii care diferă de SC/UPC, ceea ce face din punct de vedere fizic mai greu inserarea în adaptorul greșit. Conectorii LC nu au această codificare mecanică, așa că LC/APC poate fi forțat într-un adaptor LC/UPC -, tocmai de aceea este importantă verificarea culorii și a etichetei înainte de a introduce ceva.
Ce se întâmplă când asociați APC cu UPC
Acest lucru merită propria înștiințare, deoarece consecințele nu sunt teoretice. Când un conector APC verde intră într-un adaptor UPC albastru - sau invers -, fața de capăt înclinată se întâlnește cu un dom plat. Cele două suprafețe se ating doar la o așchie subțire de contact, creând un spațiu masiv de aer peste cea mai mare parte a miezului fibrei. Pierderea prin inserție crește cu mult peste 1 dB. Pierderea rentabilității se prăbușește. Iar presiunea în afara-axei se macină în ambele suprafețe ale virolei, formând zgârieturi care nu pot fi curățate.
Ferulele deteriorate nu pot fi, de obicei, re-lustruite -, conectorul sau coada trebuie tăiate și înlocuite. O pereche nepotrivită în timpul unei ferestre de întreținere-târzie în noapte poate deveni o întrerupere de mai multe-ore. Prevenirea este simplă: verificați culoarea, citiți eticheta, nu forțați niciodată o conexiune care se simte greșită.
Alegerea lustruirii corecte a conectorului pentru aplicația dvs
Conectorii PC-ului au ieșit din uzul curent. Dacă instalația dvs. încă le rulează cu echipamente de telecomunicații vechi, înlocuițiconectori de fibră opticăsunt disponibile, dar schimbarea la UPC în următoarea fereastră de întreținere este o actualizare ieftină.
UPC acoperă cea mai largă gamă de aplicații. Enterprise LAN, interconexiuni pentru centre de date, metrou Ethernet, transport DWDM - orice digital în cazul în care bugetul de pierdere de rentabilitate permite -50 dB. Piesele sunt ieftine, ecosistemul este matur, iar performanța este dovedită.
APC este chemarea potrivită atunci când reflexia inversă conduce performanța sistemului: rețele optice pasive FTTx, suprapunere CATV/RF, DAS, WDM, optică coerentă și orice arhitectură care rulează prin splitere optice cu porturi potențial neconectate. Suprafața de preț este de aproximativ 10 până la 30 la sută față de piesele UPC echivalente. Pentru instalările pe teren FTTH,conectori rapidi SC APCreduceți mai mult acest cost-pe-pentru eliminând epoxidice și lustruind - un tehnician poate termina un cablu de conectare în mai puțin de un minut.
Indiferent de lustruire pe care o alegeți, nu amestecați niciodată APC cu UPC la un punct de împerechere. Dacă rețeaua face tranziția între tipurile de polarizare, transferul trebuie să aibă loc la un convertor media, un splitter sau ONU -, nu printr-un adaptor.
Curatenie si intretinere
Întrebați orice tehnician de fibre ce afectează performanța conectorului și răspunsul este murdăria. O particulă de pe suprafața de capăt al virolei poate crește pierderea de inserție cu peste 1 dB și pierderea de întoarcere a epavei. Inspectați fiecare față de capăt la 200x sau 400x cu o lunetă de fibre înainte de împerechere. Mai întâi curățător uscat pentru casete. Dacă contaminarea supraviețuiește, umeziți-apoi-uscați cu IPA. Omiteți aerul comprimat -, acesta împinge particulele în vârful virolei în loc să le curețe.
Conectorii UPC se degradează mai repede în timpul ciclurilor de împerechere repetate decât APC, așa că dacă o legătură UPC prezintă o pierdere progresivă în timpul testării de rutină, o virolă uzată poate fi cauza. Ferulele APC rezistă mai bine la ciclurile de reconectare, dar necesită totuși aceeași disciplină de curățare-înainte de-mate. Pentru legăturile PON bazate pe APC-, adăugați o măsurare a pierderii de returnare la lista dvs. de verificare de acceptare - un singur contor de putere nu va prinde un conector cu performanță slabă de lustruire unghiulară.
Unde se îndreaptă tehnologia poloneză a conectorului
50G-PON și optica coerentă în rețelele de metrou/acces înăsprește și mai mult toleranțele de reflecție-. APC este din ce în ce mai mult implicit pentru orice-viteză mare-modul unic de legătură care utilizează modulație avansată. Lustruirea automată și inspecția interferometrică au închis decalajul de pierdere de inserție dintre APC și UPC - ceea ce rămâne este avantajul pierderii de retur și acesta este fizica: unghiul de 8 grade este o margine structurală pe care nu o poate replica lustruirea plată.
Concluzie: UPC pentru digital, APC pentru orice{0}}sensibilă la reflecție. Potriviți tipurile de lustruire cap la cap, păstrați ferulele curate, iar conectorii se ocupă de restul.
Întrebări frecvente
Î: Pot folosi un cablu de corecție UPC pe echipamentele etichetate „APC” - sau invers?
R: Nu. Chiar dacă conectorul se potrivește mecanic, contactul înclinat-la-plat provoacă pierderi mari și deteriorează ambele férule. Echipamentul etichetat APC necesită cabluri de corelare APC - nu înlocuiesc UPC. Costul a doi conectori deteriorați și a unui rulou de camion depășește cu mult diferența de preț.
Î: Proiectul meu folosește OM4 Multimode Fiber. Ar trebui să specific APC?
R: Nu. APC este o lustruire cu un singur-mod. Sistemele multimodale sunt în mod inerent mai puțin sensibile la reflexia din spate, iar industria a standardizat UPC (sau PC pe echipamente mai vechi) pentru toate gradele multimode. Specificați UPC pentru aplicațiile OM3, OM4 și OM5.
Î: De câte ori poate fi conectat un conector UPC înainte de a fi nevoie de înlocuire?
R: Majoritatea producătorilor evaluează conectorii UPC pentru 500 până la 1.000 de cicluri de împerechere în condiții de curățare adecvate. În practică, numărul depinde în mare măsură de disciplina de manipulare. Un conector care este inspectat și curățat înainte de fiecare împerechere poate dura cu mult peste 1.000 de cicluri. Unul care se conectează murdar poate prezenta pierderi de retur degradate după doar câteva zeci de utilizări. Conectorii APC tolerează, în general, mai multe cicluri de împerechere, deoarece suprafața înclinată este mai puțin susceptibilă la tipul de uzură la vârf pe care o experimentează cupolele plate.
