Cutia terminală pentru fibră explicată: componente, tipuri și cum să o alegeți pe cea potrivită

O cutie de borne pentru fibră (FTB) este o carcasă compactă care se termină, îmbină și organizează cablurile de fibră optică la capătul unui cablu.Conectează firele de fibră primite la pigtails prin îmbinare prin fuziune, apoi direcționează acele pigtails către porturile adaptorului unde se conectează cablurile de corecție. Majoritatea cumpărătorilor nu se luptă cu această definiție. Ei se luptă să aleagă tipul potrivit, numărul de porturi, formatul adaptorului și nivelul de protecție potrivit pentru mediul lor de instalare specific - și de aici încep majoritatea problemelor de implementare evitabile.

Acest ghid se concentrează pe deciziile care contează de fapt atunci când specificați și instalați cutii terminale de fibră, mai degrabă decât să repetați elementele de bază pe care le puteți găsi pe orice fișă de date a produsului.

Ce se află de fapt în interiorul unei cutii terminale de fibră

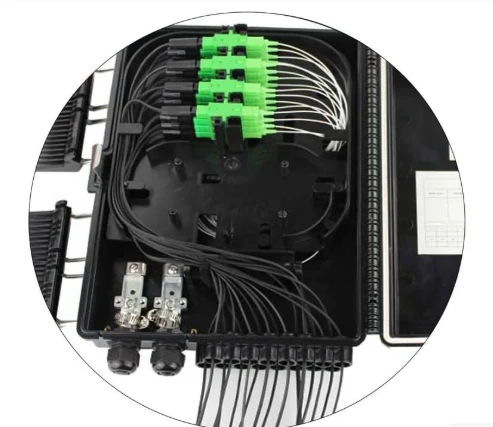

Fiecare FTB, indiferent de marcă sau model, conține trei grupuri funcționale. Carcasa asigura protectia fizica si a mediului. Tava de îmbinare gestionează îmbinările de fuziune între fibrele cablului șipigtails din fibră optică. Și panoul adaptor prezintă porturi de conector către lumea exterioară.

Materialul carcasei depinde de mediul de instalare. Unitățile interioare folosesc de obicei amestecuri ABS sau PC+ABS: ușoare, ignifuge-, ieftine. Unitățile exterioare au nevoie fie de polimer stabilizat la UV-cu garnituri de cauciuc-etanșate, fie de oțel-laminat la rece cu acoperire prin pulverizare electrostatică. Diferența nu este cosmetică. O cutie ABS cu rating de interior-montată pe un perete exterior va începe să se crete și să crape în decurs de 18 luni într-un loc expus la soare-și, odată ce etanșarea eșuează, umezeala ajunge în tava de îmbinare. În acel moment, cutia nu protejează nimic.

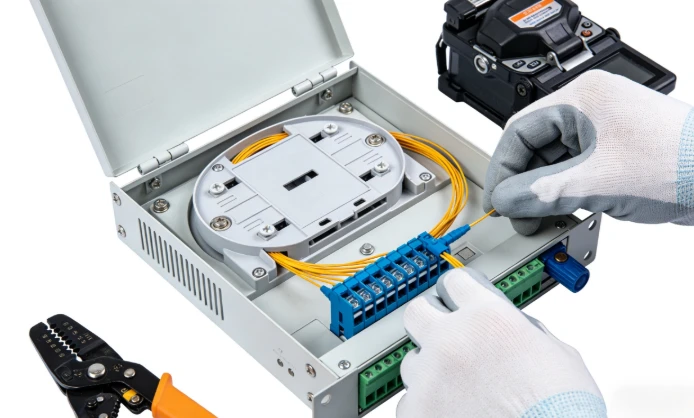

Tava de îmbinare este locul unde are loc munca optică reală. Fibrele cablurilor sunt dezlipite, despicate și îmbinate prin fuziune cu fibrele de tip coadă în interiorul suporturilor individuale de îmbinare. Fibrele în exces sunt înfăşurate în bucle de stocare. Două numere contează aici: câte îmbinări poate ține tava și dacă canalele de rutare impun raza de curbură minimă. Fibra monomod G.652D standard necesită o rază de curbură de cel puțin 30 mm. Fibra G.657A2 insensibilă la îndoire-tolerează până la 10 mm, motiv pentru care a devenit implicită în modelele FTB cu spațiu-îngust. O tavă care forțează fibrele în coturi mai strânse decât suporturile de tip fibre va introduce pierdere - macrobend care apare pe o urmă OTDR, dar este aproape imposibil de remediat fără re-splicing.

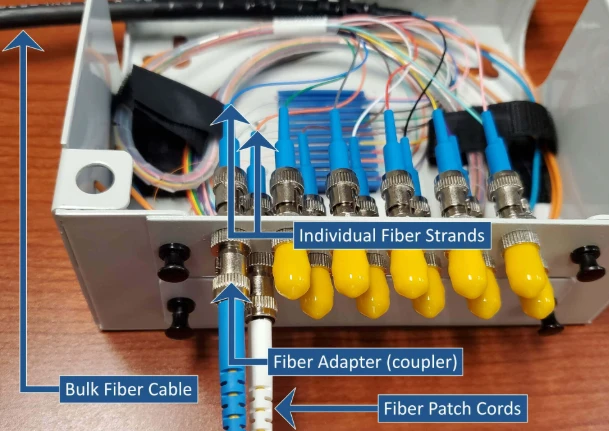

Panoul adaptor țineadaptoare de fibră optică- prizele care acceptă cabluri de corecție de la echipamentele din aval. Adaptoarele SC/APC sunt standardul pentru rețelele FTTH și PON, deoarece lustruirea lor în unghi de 8 grade împinge pierderea de retur sub -60 dB, ceea ce contează pentru calitatea transmisiei în amonte. Adaptoarele LC domină în mediile de centre de date unde densitatea portului este prioritară. Amestecarea tipurilor de adaptoare într-un singur FTB este posibilă din punct de vedere tehnic cu adaptoarele hibride, dar creează confuzie în timpul întreținerii și ar trebui evitată dacă nu există un motiv tehnic clar. Dacă nu sunteți sigur ce ecosistem de conector necesită site-ul dvs., această defalcare apatru tipuri comune de conectori de fibră opticăacoperă compromisurile.

Tipuri de cutie terminală de fibră - și când fiecare are sens

Clasificarea FTB nu este complicată, dar alegerea greșită pentru mediu este una dintre cele mai frecvente greșeli de achiziție. Iată ce separă principalele tipuri în practică, nu doar în teorie.

FTB-uri-montate pe peretesunt calul de bătaie al implementărilor FTTH și mici{0}}birouri. Ele se înșurubează pe un perete sau se așează într-un dulap de distribuție de curent slab-, suportă 2 până la 24 de miezuri de fibre și folosesc un capac-deschis sau detașabil. Instalarea durează câteva minute - două până la patru șuruburi și un presetupă -, motiv pentru care sunt specificate în lansările rezidențiale de-volum mare, unde costul pe-unitate al forței de muncă trebuie să rămână scăzut. Compensația este spațiul limitat în tava de îmbinare: dacă trebuie să integrați un splitter PLC sau să gestionați mai mult de 24 de nuclee, o cutie de montare pe perete-se aglomera rapid.

FTB-uri montate-rackintrați în rafturi standard de 19-inchi în centre de date, birouri centrale și adăposturi pentru telecomunicații. Ele glisează pentru acces la îmbinare, oferă o densitate mai mare de porturi (24, 48, până la 96 de fibre) și acceptă atât arhitecturi de interconectare, cât și de interconectare. Costul suplimentar pe unitate este justificat în mediile în care disciplina de gestionare a cablurilor și scalabilitatea viitoare depășesc prețul carcasei.

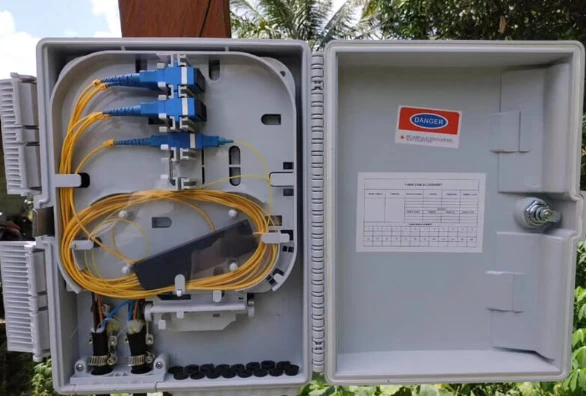

FTB-uri în aer libersunt construite pentru aplicații de montare pe stâlp-sau pe perete exterior-. Garnituri sigilate, carcase rezistente la UV-, hardware rezistent la coroziune-și toleranță la temperatura de funcționare de la aproximativ -40 de grade până la +75 grade . Evaluarea IP este cea mai importantă specificație de aici - și una dintre cele mai frecvent evaluate greșit. O cutie cu clasificare IP54 funcționează într-un coridor protejat. Un stâlp de lângă o autostradă de coastă are nevoie de IP68. Specificarea după etichetă („evaluată în aer liber”) în loc de condițiile reale ale site-ului este modul în care cutiile eșuează în câmp.

FTB-uri desktopsunt unități ușoare, portabile pentru medii de testare, stații temporare de îmbinare sau locuri mici în care montarea permanentă este imposibilă. Ele sacrifică protecția mediului pentru comoditate.

Referință de selecție rapidă

O regulă utilă: populați cutia la aproximativ 60-70% din capacitate în prima zi. Spațiul liber rămas absoarbe creșterea viitoare fără un schimb complet de incinte.

Câteva recomandări „nu” economisesc mai mulți bani decât orice diagramă de selecție. Nu utilizați un -FTB montat pe perete dacă știți deja că un splitter PLC trebuie să se potrivească în interiorul - spațiul în tavă va fi în cel mai bun caz marginal. Nu presupuneți că IP65 acoperă orice locație în aer liber; Monturile expuse pe stâlpi și locațiile de coastă au nevoie de IP68. Și nu utilizați implicit adaptoarele LC doar pentru că sunt mai mici dacă restul site-ului este construit în jurul SC/APC - o nepotrivire a conectorilor costă mai mult de reparat decât valorează câștigul de densitate.

Greșeli obișnuite de selecție a cutiei terminale de fibră

Majoritatea problemelor FTB nu sunt cauzate de hardware-ul defect. Acestea sunt cauzate de erori de specificații făcute înainte ca cutia să fie comandată vreodată. Patru greșeli apar în mod repetat.

Alegerea tipului de adaptor fără a verifica inventarul existent de cabluri de corecție.În proiectele în care FTB este specificat de o echipă și cordonele de corecție sunt comandate de alta, acest lucru merge prost mai des decât ar trebui. Un panou adaptor SC/APC este inutil dacă site-ul are deja un sertar plin cu jumperi SC/UPC. Ferulele unghiulare-lustruite și plate-lustruite se vor împerechea fizic, dar spațiul de aer de la interfață creează un vârf de reflexie care degradează performanța PON în amonte. Verificați ecosistemul conectorului înainte de a bloca panoul adaptorului.

Selectarea cutiilor de exterior după eticheta de marketing în loc de evaluarea IP reală.„Evaluat în aer liber” nu este o clasă IP. O cutie etichetată „în aer liber” poate fi IP54, ceea ce înseamnă că rezistă stropirii cu apă, dar nu ploii susținute sau spălării sub presiune. Dacă locul de instalare este expus la intemperii, verificați numărul IP specific față de condițiile cu care se va confrunta de fapt caseta - și nu condițiile pe care le presupune fișa de specificații.

Subestimarea capacității portului de rezervă.O cutie cu 12-nuclee este puțin mai scumpă decât o cutie cu 8-nuclee. Înlocuirea unei cutii cu 8-miezuri cu o cutie cu 12 miezuri doi ani mai târziu - inclusiv rularea camionului, re-splicing și timpul de nefuncționare - costă de multe ori mai mult decât diferența de preț. Specific pentru creștere.

Ignorând compatibilitatea factorului de formă a splitterului.Dacă planul de implementare solicită integrarea aSplitter optic PLCîn interiorul cutiei de borne, aspectul tăvii de îmbinare și adâncimea carcasei trebuie să găzduiască modulul despărțitor - de obicei un mini-tub sau un factor de formă a casetei ABS. Nu orice FTB este proiectat pentru asta. Verificați dimensiunile interne și configurația tăvii înainte de a presupune că se va potrivi un splitter.

Integrarea splitterelor PLC în interiorul cutiilor terminale din fibră

Mai mulți operatori FTTH combină acum funcția de divizare și funcția de terminare în aceeași carcasă. În loc să ruleze fibra dintr-un dulap separat de despărțire la o cutie de borne din aval, splitterul se află direct pe tava de îmbinare FTB. Fibra cablului de alimentare se conectează la intrarea splitterului; fiecare ieșire a splitterului este îmbinată prin fuziune cu o coadă care se termină pe panoul adaptorului. Abonații se conectează prin cabluri conectate la acele adaptoare-pentru panoul frontal.

Acest lucru funcționează deoarece splitterele PLC sunt independente de lungimea de undă-în banda de operare 1260–1650 nm. Un singur FTB integrat poate gestiona GPON în aval la 1490 nm, în amonte la 1310 nm și suprapunerea video RF la 1550 nm simultan. Nu este nevoie de hardware de filtrare suplimentar.

Mai puține carcase înseamnă mai puține puncte de îmbinare, căi mai scurte pentru fibre și o documentare mai simplă - mai puțină muncă de instalare, mai puțină întreținere continuă. Limitarea este dimensiunea carcasei: un montaj-peretecutie terminală fibră opticăcu un splitter 1×8 lasă spațiu limitat pentru depozitarea fibrelor de rezervă, așa că instalația trebuie să fie curată. În proiectele în care numărul de porturi, formatul adaptorului și integrarea splitterului trebuie să fie confirmate împreună, aspectul cutiei contează mai mult decât capacitatea titlului din foaia de date. Pentru mecanica detaliată a modului în care semnalele parcurg aceste incinte, mai departe această prezentare tehnicăcum funcționează o cutie de borne pentru fibră opticăacoperă calea internă a semnalului.

Practici de instalare și întreținere care contează de fapt

Doi pași de instalare cauzează cele mai multe probleme pe teren și ambii sunt evitabili.

Prima este îmbinarea contaminată. Un capăt de fibră murdar introduce 0,3–0,5 dB de pierdere de inserție în exces per îmbinare - suficient pentru a împinge o legătură PON marginală sub pragul de sensibilitate al receptorului. Curățați fiecare capăt al fibrei cu șervețele fără scame-și IPA înainte de despicare. Inspectați cu un microscop cu fibre după despicare. Dacă există vreo contaminare vizibilă, curățați și re-despicați. Timpul petrecut la acest pas este trivial în comparație cu timpul petrecut pentru depanarea unei-splituri cu pierderi mari după sigilarea cutiei.

Al doilea este cuplul presetupei. Strângerea excesivă-zdrobește mantaua cablului și solicită fibrele din interior. Strângerea sub-permite pătrunderea umezelii de-a lungul lunilor. Urmați valorile cuplului specificate de producător. Acesta nu este un pas în care „strângerea manuală plus puțin” este un înlocuitor acceptabil pentru o cheie dinamometrică.

Pentru întreținerea continuă, cutiile terminale de fibră sunt pasive și necesită o atenție minimă -, dar nu zero. Un program practic: inspecție vizuală și curățare-față a capătului conectorului la fiecare 12-18 luni pentru instalațiile interioare, la fiecare 6 luni pentru locurile exterioare sau cu mediu-dur. Verificați etanșările presetupei pentru fisurare sau set de compresie. Dacă mențineți înregistrări de bază OTDR pentru fiecare casetă, urmele de comparație vor surprinde degradarea treptată a îmbinării cu mult înainte de a provoca o întrerupere a abonatului.
