Conector de fibră LC: tipuri, utilizări și cum să-l alegeți pe cel potrivit pentru proiectul dvs

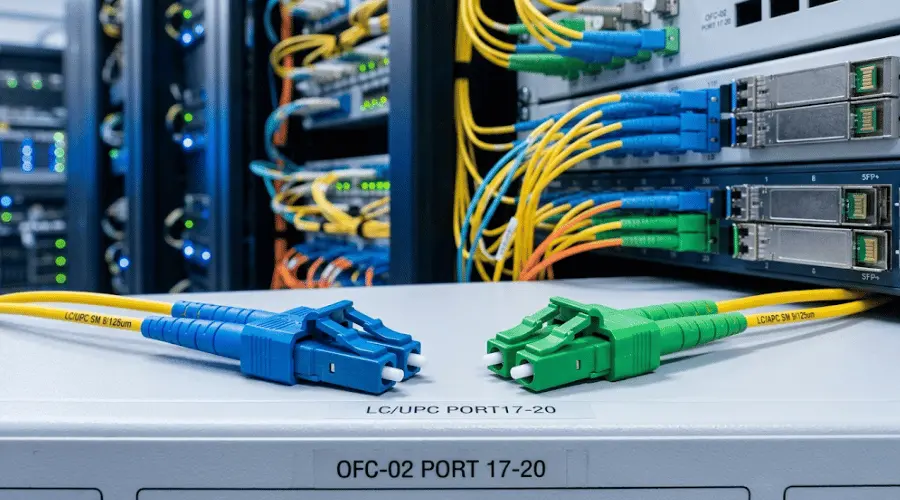

Dacă lucrați cu rețele de fibră optică, conectorul de fibră LC este una dintre primele componente pe care le veți întâlni. Apare în aproape toate mediile moderne de cablare structurată -, de la comutatorul centrului de date-la-legăturile de server până la corecțiile de corespondență ale întreprinderii și cadrele de distribuție pentru telecomunicații.

Cu toate acestea, mulți cumpărători și instalatori de teren se confruntă în continuare cu aceleași întrebări practice: Ce este exact un conector LC? Ce tipuri de conectori LC există și cum diferă ele? Cum este LC diferit deSC, ST sau FC? Și când stați în fața unei comenzi de achiziție, cum vă asigurați că cablul de corecție LC pe care îl alegeți se potrivește cu hardware-ul dvs.?

Acest ghid rezolvă aceste întrebări pas cu pas. În loc să enumere produse fără context, explică unde se potrivesc conectorii LC, ce trebuie verificat înainte de a comanda și ce greșeli trebuie evitate -, astfel încât să petreceți mai puțin timp remedierea nepotrivirilor după sosirea cablului.

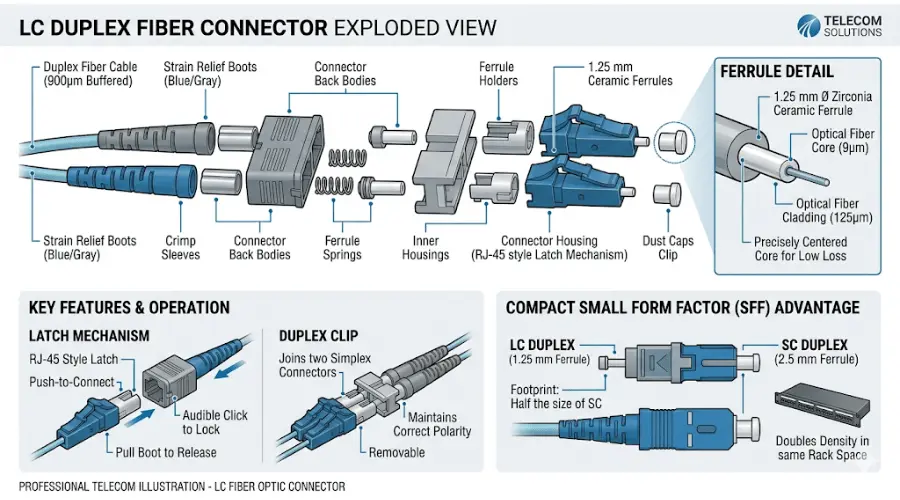

Ce este un conector de fibră LC?

LC înseamnă Lucent Connector. A fost dezvoltat inițial de Lucent Technologies (acum parte a Nokia) și de atunci a devenit unul dintre cei mai răspândiți conectori de fibră optică cu factor de formă redusă (SFF) din industrie. Conectorul LC este standardizat subTIA-604-10 (FOCIS-10), care definește cerințele sale de interconectare pentru configurațiile simplex, duplex și cvadruplex.

Ceea ce face ca designul LC să fie distinctiv este virola sa ceramică de 1,25 mm - exact jumătate din diametrul ferulelor de 2,5 mm utilizate la conectorii SC, ST și FC. Acea virolă mai mică, combinată cu un mecanism compact de blocare prin împingere-tragere, similar cu o clemă RJ-45, permite o densitate semnificativ mai mare a porturilor pe panourile de corecție și plăcile frontale ale echipamentelor. În practică, puteți încadra aproximativ de două ori mai multe porturi LC în același spațiu de panou comparativ cu SC.

Conectorul LC funcționează cu ambelefibră monomod și multimod. Acesta este un punct demn de subliniat, deoarece una dintre cele mai comune concepții greșite este că „LC” implică un anumit mod de fibră. Nu. Formatul conectorului și modul de transmisie prin fibră sunt două specificații separate - și confuzia lor este una dintre cele mai rapide modalități de a ajunge la un cablu incompatibil la fața locului.

Caracteristici cheie și avantaje ale conectorilor LC

Dimensiune compactă pentru cablare de-densitate mare

Cel mai mare motiv pentru care LC domină infrastructura modernă de fibră este densitatea. Într-un panou de corecție montat în rack-1U, adaptoarele LC vă permit să împachetați în mult mai multe porturi de fibră decât ați putea cu formate mai mari de conector. Când conectați un dulap de centru de date în care fiecare unitate de spațiu de rack contează - sau reparați un comutator cu frunze de-port-număr mare de frunze -, acest avantaj de densitate nu este doar convenabil, ci este adesea o cerință grea.

Mecanism de blocare fiabil și aliniere consecventă

Designul zăvorului LC oferă o împerechere sigură cu un clic sonor, ceea ce face ca tehnicienii să confirme o conexiune bună în timpul instalării. Ferula ceramică din zirconiu de 1,25 mm oferă pierderi de inserție reduse (de obicei sub 0,3 dB per pereche cuplată) și performanță optică repetabilă pe parcursul ciclurilor de conectare-deconectare. Pentru mediile cu activitate frecventă de corecție - se mută, se adaugă și se modifică în dulapuri de cablare ale întreprinderii sau în facilitățile de colocare -, repetabilitatea contează.

Interfață standard pentru modulele optice bazate pe SFP-

Majoritatea transceiverelor optice SFP, SFP+ și SFP28 folosesc interfețe LC duplex. ConformDocumentația modulului SFP de la Cisco, toate porturile SFP standard folosesc conectori de tip LC-. Aceasta înseamnă că, dacă echipamentul dvs. de rețea se bazează pe optica SFP - și majoritatea switch-urilor, routerelor și convertoarelor media moderne Ethernet, - cablurile de corelare LC sunt aproape sigur ceea ce aveți nevoie pentru interconectare.

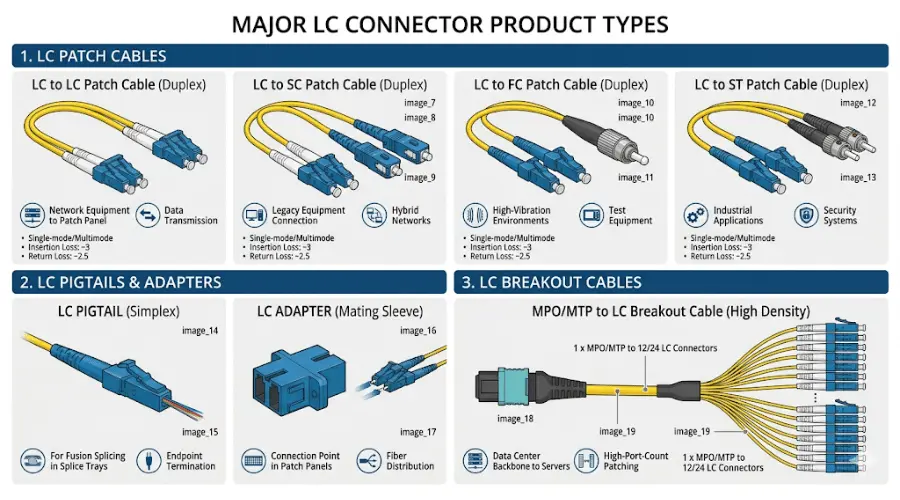

Tipuri de conector LC: Care sunt opțiunile dvs.?

Când oamenii caută „tipuri de conector LC”, de obicei doresc să înțeleagă diferitele forme de produs care utilizează interfața LC. Iată o defalcare a principalelor categorii.

Cabluri LC Fibre Patch

Cabluri de corecție cu fibră LCsunt cele mai frecvent cumpărate produse bazate pe LC-. Acestea vin în mai multe combinații de-capete de conector pentru a gestiona diferite scenarii de corecție:

• Cordonuri de corecție LC la LC- alegerea standard pentru comutarea-la-panou sau panou-la-conexiuni unde ambele părți folosesc LC
• Cordonuri de corecție LC la SC - sunt frecvent necesare la conectarea hardware-ului mai nou echipat LC-la infrastructura mai veche bazată pe SC-
• Cordonuri de corecție LC la FC sau LC la ST - utilizate în medii vechi mixte-sau setări de testare specializate
• Ansambluri de întrerupere MPO/MTP la LC - pentru tranziția între trunchiuri backbone cu număr mare de-fibră- și porturile de comutatoare individuale orientate către LC-

Fiecare dintre acestea este disponibilă în versiuni single mode (OS2) sau multimode (OM3, OM4, OM5). Capătul conectorului nu determină modul de fibră - verifică întotdeauna specificația fibrei în mod independent.

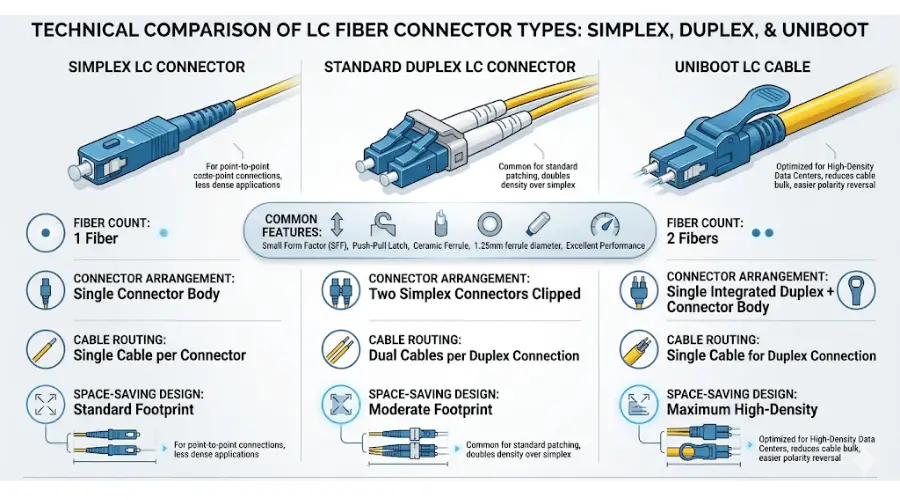

Conectori LC Simplex vs Duplex

A conector LC simplextermină un singur fir de fibre. Un conector LC duplex îmbină două fibre una lângă alta -, una pentru transmisie, una pentru recepție. Cele mai multe legături Ethernet bazate pe transceiver- necesită cablare duplex, deoarece modulul SFP necesită căi separate TX și RX. Cu toate acestea, anumite optice bidirecționale (BiDi) transmit și primesc pe lungimi de undă diferite pe o singură fibră, necesitând doar cabluri LC simplex. Verificați întotdeauna fișa de date a transceiver-ului înainte de a comanda.

Cabluri standard Duplex vs Uniboot LC

Un cablu LC duplex standard are două picioare separate de fibră, fiecare cu propriul conector și portbagaj. Odesign uniboot LCcombină ambele fibre într-o singură manta cu o carcasă de conector unificată. Diferența practică se manifestă cel mai mult în mediile cu densitate mare-:

• Într-un dulap aglomerat de centru de date în care corelati 48 sau 96 de porturi pe panou, cablurile uniboot reduc semnificativ diametrul pachetului, îmbunătățind fluxul de aer și ușurând urmărirea conexiunilor individuale
• Când trebuie să inversați polaritatea în timpul instalării, unele modele uniboot permit instrumentului-mai puțin inversarea polarității la conector - o economie de timp-real, comparativ cu schimbarea cablurilor de corecție întregi
• Pentru medii cu-densitate mai mică sau cu spațiu-constrâns mai mic- un mic dulap de telecomunicații cu o duzină de porturi de fibră, de exemplu, - cablurile duplex standard funcționează bine și, de obicei, costă mai puțin

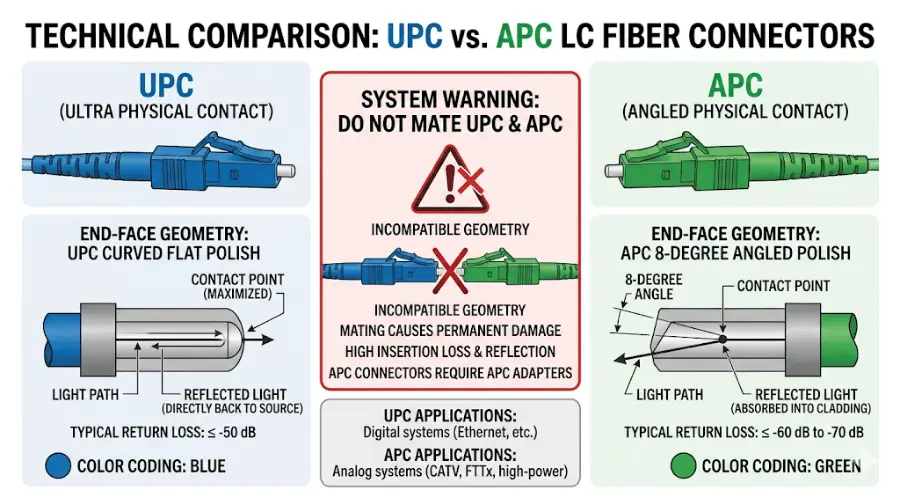

Tipuri de polonez de conector LC: UPC vs APC

Conectorii LC sunt disponibili în lustruire UPC (Ultra Physical Contact) și APC (Angled Physical Contact). Conectorii UPC au o față de capăt ușor curbată și sunt alegerea standard pentru majoritatea aplicațiilor de date și întreprinderi. Conectorii APC au o suprafață de capăt înclinată de 8-grade, care oferă o performanță mai mare a pierderii de rentabilitate - critică în sistemele de telecomunicații video analogice, PON și-pe distanțe lungi, unde sensibilitatea la reflexie inversă este o problemă. Pentru o explicație mai profundă a modului în care tipul de lustruire afectează performanța optică, consultați ghidul nostru despreLustruire pentru conectori de fibră PC vs UPC vs APC.

Important:Nu conectați niciodată un conector UPC cu un conector APC. Fețele de capăt înclinate și plate sunt incompatibile din punct de vedere fizic, iar forțarea unei conexiuni va deteriora ambele ferule și va produce pierderi inacceptabile de semnal.

Adaptoare și cuple LC

Adaptoare LC fibră optică(numite și cuple) sunt manșoanele de îmbinare care unesc doi conectori LC în interiorul unui panou de corecție, carcasă sau priză de perete. Ele vin în formate simplex și duplex, cu opțiuni pentru adaptoare hibride SC-la-LC atunci când trebuie să conectați diferite tipuri de conectori într-un câmp de corecție.

LC Pigtails

Cozi din fibră LCsunt lungimi scurte de fibră cu o fabrică de conectori LC-terminat la un capăt și o fibră goală la celălalt. De obicei, acestea sunt îmbinate-pe cablul de intrare în tăvi de îmbinare în cutii de distribuție sau cadre de distribuție optică (ODF). Cozile sunt comune atât în ​​terminalele de telecomunicații din exteriorul-centralelor, cât și în cablarea structurată a centrelor de date.

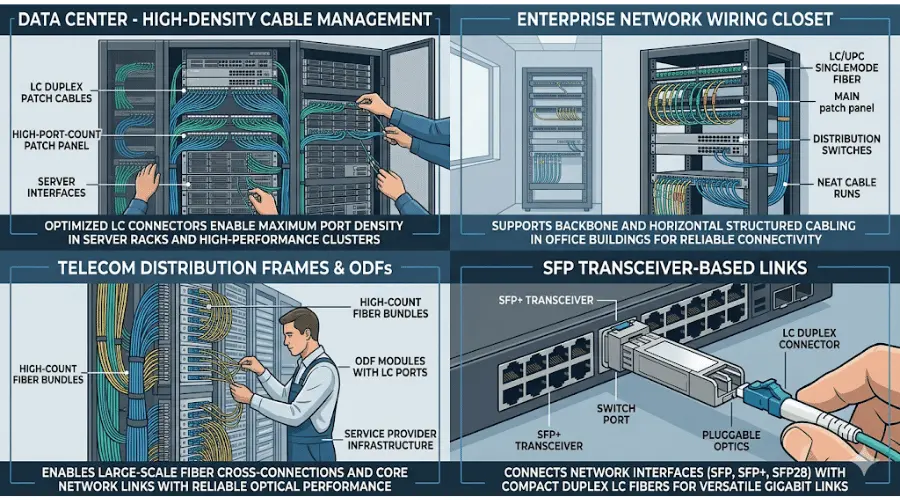

Unde sunt utilizați în mod obișnuit conectorii LC?

Centre de date

LC este formatul de conector dominant în centrele de date. Se ocupă de legăturile scurte de interconectare dintre comutatoarele de sus-de-rack și servere, conexiunile transversale-între panourile de corelare și conexiunile întrerupte de la cablurile trunk MPO/MTP cu număr mare de-fibră- la porturile de comutare individuale. În mediile cu densitate mare-care rulează Ethernet 10G, 25G sau chiar 100G prin configurații breakout SFP28 sau QSFP, LC este interfața cu care veți lucra cel mai mult.

Rețele de întreprindere și campus

În clădirile întreprinderilor, cablurile de corelare LC conectează comutatoarele, routerele și hardware-ul de acces-în cadrul sistemelor de cablare structurată din fibră. LC este deosebit de practic în dulapurile IDF (cadru de distribuție intermediar) și în camerele MDF (cadru de distribuție principal) în care mai multe departamente împărtășesc infrastructura de corecție și gestionarea organizată a cablurilor este esențială.

Distribuție de telecomunicații și fibră

Conectorii LC apar în birourile centrale de telecomunicații, hub-urile de distribuție de fibră și cutiile terminale de fibră optică unde un număr mare de fibre trebuie să fie terminat și gestionat în carcase compacte. În cablarea FTTH (fibră până la casă) și MDU (unitate multi-locuință), LC este frecvent utilizat alături de SC-APC pe partea de distribuție.

Legături bazate pe transceiver{0}SFP

Acest lucru merită propria mențiune deoarece este cel mai comun context pentru cablurile de corelare LC. Indiferent dacă implementați optică 1G SFP, 10G SFP+ sau 25G SFP28, interfața cu fibră a transceiver-ului este aproape întotdeauna LC duplex. Aceasta înseamnă că de fiecare dată când instalați sau înlocuiți un modul transceiver, lucrați cu un cablu de corelare LC. Pentru o privire mai detaliată asupra modului în care LC se potrivește în implementările de transceiver de înaltă-densitate, consultați comparația noastră întreLC vs MTP/MPO pentru fibre de{0}}înaltă densitate.

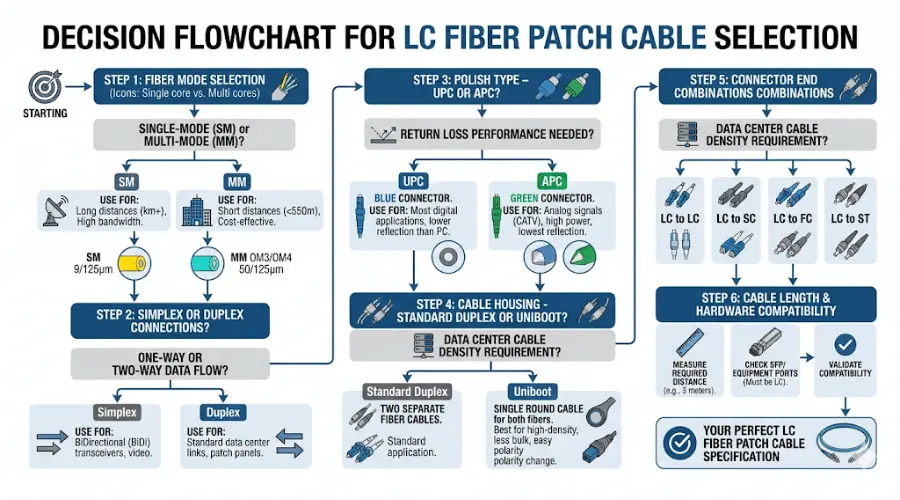

Cum să alegeți cablul de corecție LC potrivit: o abordare-cu-pas cu pas

Alegerea produsului LC potrivit nu este complicată, dar necesită verificarea mai multor specificații în ordinea corectă. Mai jos este procesul care evită cele mai frecvente greșeli de comandă.

Pasul 1: Stabiliți mai întâi modul Fibră - Nu conectorul

Înainte de orice altceva, confirmați dacă legătura dvs. necesită fibră monomod sau multimod. Verificați fișa de date a transceiver-ului, specificațiile portului comutatorului și instalația de fibră existentă. Un conector LC poate fi fie unic, fie multimod - forma conectorului nu vă spune nimic despre fibra din interior.

O greșeală pe care o vedem frecvent în achiziții: cineva comandă „cabluri patch LC” doar pe baza conectorului, fără a verifica modul de fibră. Cablul sosește, conectorul LC face clic în adaptor foarte bine -, dar legătura eșuează sau prezintă pierderi excesive, deoarece tipul de fibră nu se potrivește cu optica. Compatibilitatea conectorilor și compatibilitatea fibrelor sunt două verificări separate.

Pasul 2: Confirmați Simplex sau Duplex

Majoritatea legăturilor transceiver SFP standard utilizează cabluri LC duplex. Dar dacă designul dvs. folosește optică BiDi (bidirecțională) sau o anumită aplicație cu o singură-fibră, este posibil să aveți nevoie de simplex. Verificați interfața portului de pe dispozitivul dvs. - nu presupuneți duplex în mod implicit fără a verifica.

Pasul 3: Alegeți conectorul polonez

Pentru majoritatea aplicațiilor pentru centre de date și pentru întreprinderi Ethernet, UPC polish este standard. Dacă lucrați într-un mediu PON, CATV sau de telecomunicații pe distanță lungă-, poate fi necesar APC. Codarea culorilor ajută: cizmele albastre indică de obicei modul unic UPC, cizmele verzi indică APC. Conectorii multimodali au de obicei cizme bej (OM1) sau aqua (OM3/OM4). Verificați dacă lustruirea adaptorului dvs. - amestecarea UPC și APC va deteriora ferulele.

Pasul 4: Decideți standard Duplex sau Uniboot

Dacă corelati mai puțin de 24 de porturi într-un rack cu densitate redusă-, cablurile duplex standard sunt simple și rentabile-. Dacă lucrați într-un dulap dens - 48, 96 sau mai multe porturi LC -, cablurile uniboot reduc în mod semnificativ congestionarea cablurilor. Luați în considerare uniboot mai ales atunci când gestionarea fluxului de aer, urmărirea cablurilor sau schimbările frecvente ale polarității sunt priorități.

Pasul 5: Verificați combinațiile de capete ale conectorului

Nu toate linkurile sunt LC-la-LC. Verificați ambele capete ale căii de legătură. În medii mixte, un capăt poate fi LC (la portul SFP al comutatorului), în timp ce celălalt capăt este SC, FC sau ST (la un panou de corecție mai vechi sau un dispozitiv vechi). Cordonuri de corecție hibride, cum ar fiCabluri SC la LCgestionați aceste tranziții fără adaptoare suplimentare.

Pasul 6: Verificați lungimea cablului și evaluarea jachetei

Măsurați calea reală de rutare - nu distanța-în linie dreaptă. Luați în considerare buclele de service, cablurile verticale și poziționarea panoului de corecție. Pentru spațiile cu rating-plenum, confirmați că mantaua cablului îndeplinește cerințele codului local de incendiu (OFNP sau LSZH, în funcție de jurisdicție). Lungimea excesivă a cablului creează probleme de management în rafturile dense; lungimea insuficientă creează tensiune asupra conectorilor.

Înainte de a-Tu-Comandă Lista de verificare

Înainte de a finaliza orice achiziție de cablu de corelare LC, confirmați aceste șase elemente:

• Mod fibră: modul unic (OS2) sau multimod (OM3/OM4/OM5)?
• Construcția cablului: simplex sau duplex?
• Lustruire conector: UPC sau APC? (Și se potrivește cu adaptorul de la ambele capete?)
• Tipuri de conector la ambele capete: LC-LC, LC-SC sau altă combinație?
• Lungimea cablului: măsurată de-a lungul căii de rutare reală?
• Compatibilitate cu transceiver și hardware: specificația cordonului de corecție se potrivește cu fișa de date optică?

LC vs SC, ST și FC: O comparație practică

Înțelegerea modului în care LC se compară cu altele comunetipuri de conectori de fibră opticăvă ajută să decideți când LC este alegerea potrivită și când un alt format poate fi mai potrivit.

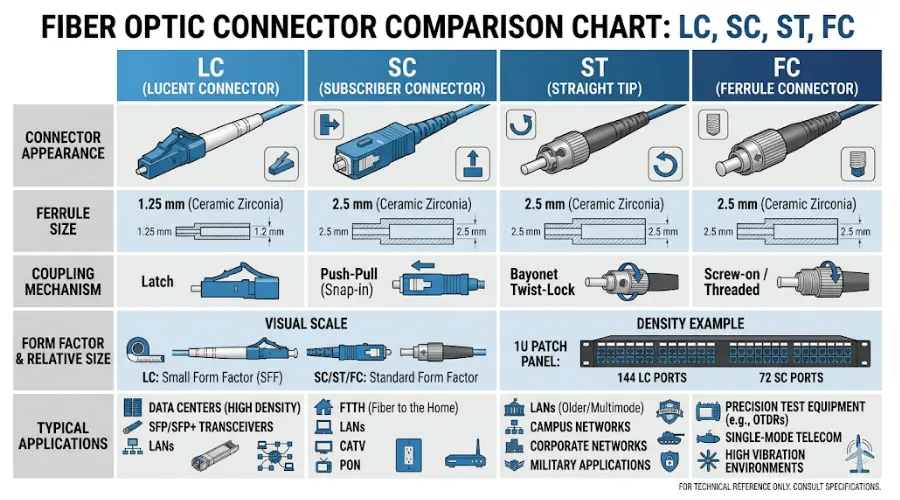

Tabel de comparație

Care este diferența dintre conectorii LC și SC?

Cea mai importantă diferență este dimensiunea fizică. LC folosește o virolă de 1,25 mm, în timp ce SC folosește o virolă de 2,5 mm. Aceasta înseamnă că LC acceptă aproximativ dublul densității portului în același spațiu de panou. Ambii conectori funcționează cu fibră monomod și multimod și ambii folosesc un design de cuplare push-pull. În noile implementări în care hardware-ul bazat-SFP este standard, LC este aproape întotdeauna conectorul de care veți avea nevoie. SC rămâne obișnuit în instalațiile existente, conexiunile FTTH ONT și mediile în care infrastructura a fost construită în jurul adaptoarelor SC.

Când ar trebui să utilizați ST sau FC în loc de LC?

Conectorii ST folosesc un cuplaj de blocare-baionetă și se găsesc mai ales în mediile LAN vechi de campus, instalații guvernamentale și unele aplicații industriale. Conectorii FC folosesc cuplaje filetate pentru conexiuni sigure, rezistente la vibrații-și apar în principal în configurațiile de testare și măsurare sau în echipamentele de telecomunicații mai vechi. Pentru proiectele noi de cablare structurată, LC este alegerea mai practică în marea majoritate a cazurilor -, dar dacă hardware-ul dvs. existent expune porturile ST sau FC, veți avea nevoie fie de cabluri de corecție corespunzătoare, fie de cabluri hibride LC-la-ST/FC.

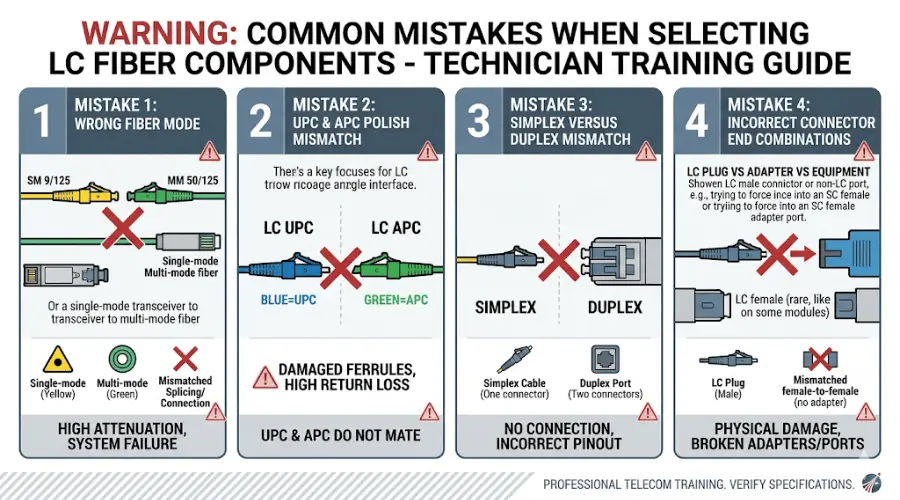

Greșeli frecvente la selectarea componentelor din fibră LC

Comandând conectorul corect, dar modul greșit de fibră

Aceasta este cea mai frecventă eroare de cumpărare pe care o întâlnim. Conectorul LC se potrivește fizic cu adaptorul, indiferent dacă fibra din interior este monomod sau multimod. Conexiunea pare corectă, dar legătura fie eșuează complet, fie prezintă o atenuare excesivă. Confirmați întotdeauna modul de fibră independent de tipul conectorului.

Nepotrivirea tipurilor poloneze

Introducerea unui conector APC-lustruit într-un adaptor UPC (sau invers) deteriorează ambele fețe ale capetelor ferulei. Spațiul de aer creat de unghiurile nepotrivite cauzează pierderi mari de retur și potențial zgârieturi permanente. Dacă lucrați într-un mediu care combină conexiuni UPC și APC - comune în distribuția de telecomunicații - etichetați adaptoarele în mod clar și instruiți personalul de instalare cu privire la sistemul de pornire cu coduri de culoare-.

Ignorarea cerințelor Simplex vs Duplex

Un cablu LC duplex nu se va potrivi fizic într-un panou adaptor LC simplex, iar un cablu simplex va lăsa jumătate dintr-un transceiver duplex neconectat. Acest lucru sună evident, dar se întâmplă atunci când comanda se face dintr-o listă de produse, mai degrabă decât dintr-o specificație de link verificată.

Presupunând că toate produsele LC sunt interschimbabile

Un conector LC nu este o mufă universală. Modul de fibră, tipul de lustruire, construcția cablului (simplex/duplex/uniboot), calitatea fibrei (OM3 vs OM4, de exemplu), și evaluarea jachetei cablului trebuie să se potrivească cu designul legăturii. Verificați specificațiile modulului transceiver, panoul adaptorului și instalația de fibră existentă înainte de a presupune compatibilitatea.

Alegerea numai pe baza prețului

Un cablu cu costuri mai mici-care sosește cu o calitate greșită a fibrei, o suprafață de capăt netestată a virolei sau o manta care nu corespunde rezistenței la foc a clădirii dvs. generează mai multe cheltuieli în reprelucrare și timpi de nefuncționare decât diferența de cost economisită. Evaluați mai întâi adecvarea - apoi comparați prețurile dintre opțiunile calificate.

Întrebări frecvente despre conectorii de fibră LC

Ce înseamnă LC în fibra optică?

LC înseamnă Lucent Connector. Designul a fost dezvoltat de Lucent Technologies și este standardizat conform TIA-604-10 (FOCIS-10). Dispune de o virolă ceramică de 1,25 mm și un mecanism de blocare push-pull.

Conectorul LC este folosit pentru fibra monomod sau multimod?

ambele. LC este un format de conector, nu o specificație de fibră. Puteți obține cabluri de corelare LC în mod unic (OS2) și în grade multimodale, inclusiv OM1, OM2, OM3, OM4 și OM5. Modul de fibră este determinat de cablu și optică, nu de forma conectorului. Consultați comparația noastră detaliată între fibră monomod și multimod pentru mai multe.

De ce majoritatea transceiver-urilor SFP folosesc conectori LC?

Modulele SFP au fost proiectate în jurul conceptului de factor de formă mic -, iar manșonul compact de 1,25 mm a lui LC îl face perfect potrivit. Interfața LC duplex permite fibre TX și RX separate într-o amprentă suficient de mică pentru a suporta densitate mare de porturi pe switch-uri și routere. Acest lucru a făcut din LC standardul de facto pentru conexiunile transceiver SFP, SFP+ și SFP28 în întreaga industrie.

Ce este un cablu uniboot LC și când ar trebui să folosesc unul?

Un cablu uniboot LC combină ambele fibre duplex într-o singură manta rotundă cu un conector unificat, în locul celor două picioare separate într-un cablu duplex standard. Utilizați cabluri uniboot când densitatea de corecție este mare, spațiul de rutare a cablurilor este limitat sau aveți nevoie de capacitatea de a inversa polaritatea la conector fără a înlocui cablul. În scenariile de corecție LC cu densitate mare-porturi - 48 și mai sus per panou -, economiile de spațiu sunt substanțiale.

Pot conecta un cablu patch LC la un port SC?

Nu direct. Conectorii LC și SC au dimensiuni diferite de virole și dimensiuni de carcasă. Pentru a conecta cele două, utilizați un cablu de corecție hibrid LC-la-SC sau instalați un panou adaptor hibrid LC-SC. Asigurați-vă că modul de fibre și tipul de lustruire se potrivesc pe ambele părți.

Care este diferența dintre UPC și APC pe un conector LC?

UPC (Ultra Physical Contact) are o față ușor curbată, plată. APC (Angled Physical Contact) are un unghi de 8-grade care direcționează lumina reflectată departe de miezul fibrei, rezultând valori mai mari ale pierderilor de întoarcere. UPC este standard pentru majoritatea aplicațiilor de date și întreprinderi. APC este preferat în sistemele PON, CATV și analogice în care reflexia inversă poate degrada calitatea semnalului. Consultați ghidul nostru UPC vs APC pentru comparații tehnice detaliate.

Cum curăț un conector LC?

Folosiți o unealtă de curățare cu fibră optică concepută pentru ferule de 1,25 mm - fie un dispozitiv de curățare pentru stilouri cu un-clic, fie șervețele fără scame-cu alcool izopropilic. Inspectați virola cu un microscop cu fibre înainte și după curățare. Ferulele murdare sau zgâriate sunt una dintre cele mai frecvente cauze ale pierderii neașteptate de inserție în câmp. Pentru practicile generale de întreținere, consultați ghidurile noastre de întreținere și curățare a fibrei optice.

Concluzie: luarea deciziei corecte privind conectorul LC

Conectorul de fibră LC este interfața standard pentru majoritatea corecțiilor moderne de fibră optică - și din motive întemeiate. Ferula sa compactă de 1,25 mm acceptă o densitate mare de porturi, dispozitivul de blocare push-pull este practic pentru tehnicienii de teren, iar adoptarea sa universală de către producătorii de transceiver bazați pe SFP- înseamnă că face parte din aproape fiecare nouă implementare de rețea.

Dar „LC” în sine nu este o specificație completă. Produsul LC potrivit pentru proiectul dvs. depinde de corectarea a șase lucruri: modul fibră, construcția simplex sau duplex, lustruirea conectorilor, combinațiile de capete ale conectorului, lungimea cablului și compatibilitatea hardware. Sari peste oricare dintre aceste verificări și riscați să se conecteze fizic, dar care nu reușește optic.
