Fibră MPO/MTP: discuția reală de care aveți nevoie înainte de a construi următorul centru de date

În noiembrie anul trecut, am primit un telefon de la un client din Phoenix. Tocmai au împachetat o coloană de 100G-formarea frunzelor-șase luni de planificare, management frumos al cablurilor, totul-codat cu culori. Jumătate din uplink-uri nu ar negocia.

S-a dovedit că cineva a luat o cutie de portbagaj de tip B pentru un design de tip A. Cutiile arătau identice. Numerele pieselor diferă cu o cifră.

Patru ore de depanare. Un zbor la 6 dimineața pentru inginerul lor principal. Daune finale: 14.200 USD în muncă de urgență, plus 1.847 USD pentru biletul de avion de ultimă-minut. Mai am pe undeva captura de ecran a facturii.

De aceea scriu asta. Fibra MPO/MTP nu este știință rachetă, dar detaliile te vor distruge dacă nu ești atent. Iar penalizarea se mărește odată cu numărul de porturi-încurcă un patch LC, pierzi o legătură. Încurcă un portbagaj MTP, pierzi douăsprezece.

MPO vs MTP: Să distrugem această confuzie

Primesc această întrebare în mod constant. "MTP este doar MPO scump?"

Un fel de. Dar asta e ca și cum ai întreba dacă un Lexus este doar o Toyota scumpă. Tehnic da, practic nu.

MPO este un conector standard. IEC 61754-7, TIA-604-5-supa obișnuită cu alfabet. Orice fabrică cu o matriță cu virole poate ștampila conectorii MPO.

MTP este marca US Conec. Au inventat formatul multi-fibre push-on, apoi au petrecut zeci de ani rafinându-l. Aceeași amprentă, toleranțe mai strânse, materiale mai bune.

Iată ceea ce lipsesc majoritatea graficelor de comparație: uitați de dezbaterea clemelor din plastic-versus-metal. Asta e o distragere a atenției.

Pinul de ghidare eliptic este întregul joc de minge.

MPO standard utilizează știfturi de ghidare rotunde. Când cuplați doi conectori, pinii rotunzi se pot clătina ușor în manșonul de aliniere-poate un micron aici, un micron acolo. Nu sună prea mult. Dar faceți asta de 200 de ori și modelul de uzură devine neuniform. Pozițiile exterioare ale fibrei încep să se deplaseze. Pierderea dvs. de inserție crește.

Știfturile eliptice ale MTP? Ei{0}}se centrează pe sine. De fiecare dată. Puteți simți diferența atunci când le conectați-există acest clic clar atunci când se așează știftul, față de acea moftură vagă pe care o obțineți cu MPO ieftin.

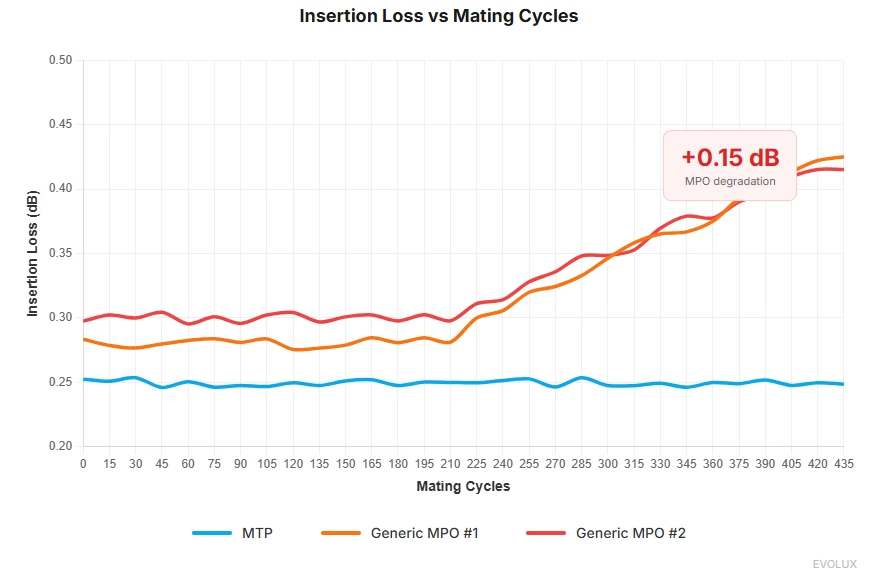

Am efectuat un test de tortură anul trecut: 437 de cicluri de împerechere pe șase mostre de conector diferite. Până la ciclul 300, două dintre MPO-urile generice prezentau o degradare de 0,15 dB pe pozițiile 1 și 12. MTP-urile? Linie plată prin ciclul 400.

Acei 0,15 dB nu sună înfricoșător până când nu stivuiți trei puncte de împerechere într-o legătură de 400G cu o marjă zero de rezervă.

Ce se află în interiorul acestor lucruri

Lecție rapidă de anatomie, pentru că înțelegerea intestinelor ajută atunci când lucrurile se sparg.

Ferula

Imaginează-ți o cărămidă ceramică minusculă cu 12 găuri găurite în poziții precise la aproximativ 1 micron. Un păr uman are 70 de microni lățime. Vorbim de 1/70 dintr-un păr.

La conectorii MTP, virola plutește pe arcuri. De ce? Pentru că atunci când blocați doi conectori împreună, nu sunt niciodată aliniați perfect. Flotitorul permite micro-firulei să se regleze, astfel încât presiunea de contact să se răspândească uniform în loc să șlefuiască un colț în uitare.

Acest mecanism cu arc este, de asemenea, motivul pentru care nu ar trebui să prindeți-conectorii MTP atunci când îi cuplați. Am văzut tehnicieni care le-au împletit ca și cum ar strânge piulițele. Scopul plutitorului este de a lăsa conectorul să-și găsească propriul aliniament. Doar apăsați până când se aude. Făcut.

Pinurile de ghidare

S-a dezvăluit deja despre designul eliptic. Știfturile în sine sunt din aliaj întărit-aceștia supraviețuiesc la mii de inserții fără a forma ciuperci.

Conectorii tată au pinii. Conectorii mamă au găuri. Sună evident, dar am văzut oameni încercând să se împerecheze un bărbat-cu-mascul la 2 dimineața într-un dulap întunecat. Nu merge. Întreabă-mă de unde știu.

Locuința

Carcasele MTP standard au polaritate--unică, iar genul este setat din fabrică. Comandați greșit, fie returnați cabluri, fie cumpărați panouri adaptoare.

Iată ceva ce fișele tehnice nu vă vor spune: în locurile marginale ne-climatice-controlate sau în medii industriale, carcasele ieftine din plastic MPO devin casante după câțiva ani. În laboratorul nostru de testare a stresului, am comparat carcasele MTP autentice cu deformații generice în condiții de ciclism termic extrem. Mulți producători reduc costurile prin amestecarea excesivă de material reciclat în formele lor de carcasă-aceasta provoacă degradarea lanțului molecular, care este invizibilă cu ochiul liber. Dar după testele de ciclism termic (-40 de grade până la +75 grade ), rezistența la oboseală a zăvorului scade cu peste 40%. Am primit conectori „dezintegrați” returnați de la clienți, iar analiza demontării arată în mod constant fragilizarea clasică a materialului. De aceea insistăm să folosim doar rășină polieterimidă virgină (PEI) de înaltă specificație. Costă mai mult pe hârtie, dar asigură că conectorii dvs. se potrivesc în continuare cu același clic clar după zece ani în centrul de date.

MTP PRO remediază problema de configurare (mai multe despre asta mai târziu), dar deocamdată, trebuie să știți: verificați de trei ori-specificațiile înainte de a comanda. Procesul RMA pentru un cablu trunchi de 400 USD durează trei săptămâni.

Polaritate. Fiți atenți aici.

Voi petrece mult prea mult timp pe această secțiune, deoarece erorile de polaritate reprezintă poate 60% din apelurile de depanare MPO la care am fost. E plictisitor. Este plictisitor. Și îți va distruge cu desăvârșire noaptea de joi dacă o ignori.

Fibra duplex este simplă. Tx la Rx, Rx la Tx. Un copil mic și-ar putea da seama.

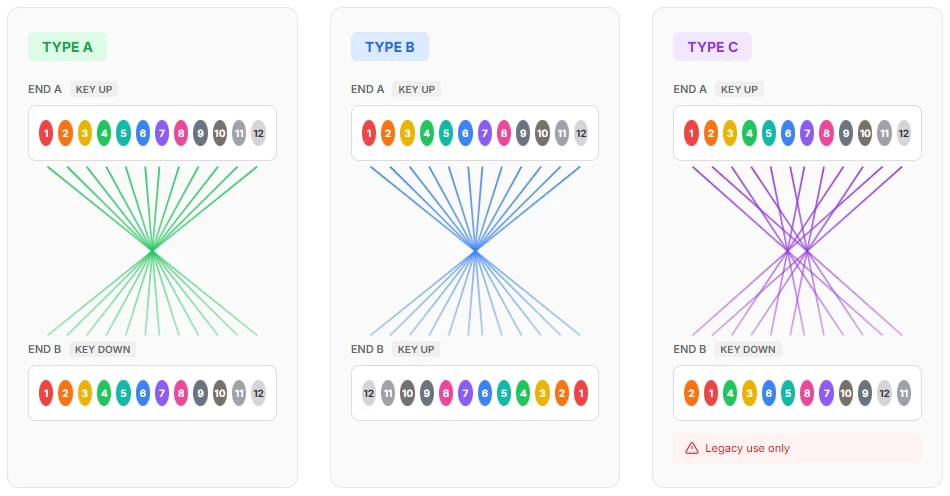

Douăsprezece fibre într-un singur conector? Fiecare poziție contează. Și există trei-TREI-moduri diferite în care producătorii cablează aceste cabluri.

Tip A

Tastați sus la un capăt, tastați jos pe celălalt. Cablul oglindește în interior matricea de fibre. Poziția 1 merge la poziția 1, dar răsturnarea fizică înseamnă că perechile se aliniază corect pentru erupțiile duplex.

Tip B

Ambele capete cheie sus. Cablul schimbă perechile adiacente: 1↔2, 3↔4, 5↔6 și așa mai departe. Frecvent pentru transceiverele SR4.

Tip C

Personal urăsc tipul C. Standardul îl include, sigur. Dar în practică? Este o capcană.

Tipul C face un flip de pereche deasupra celui de tip A. Singura dată când l-am văzut folosit corect a fost într-o configurație Cisco moștenită foarte specifică și chiar și atunci, tehnologia care l-a instalat nu a lăsat documente. Am petrecut două zile-reversând harta polarității.

Sfatul meu: dacă nu vă potriviți cu infrastructura existentă de tip C, prefaceți-vă că nu există. Vei dormi mai bine.

De ce contează asta în viața reală

Iată un traseu tipic al coloanei-frunzelor:

Comutator coloanei vertebrale → Trunchi de tip B → Panou de corecție MTP → Plastic de tip A → Comutator de frunze

Totul funcționează. Acum imaginați-vă că cineva-poate un antreprenor, poate că o noapte-tehnologică în tură-trochează acel portbagaj de tip B cu unul de tip A. Cutiile arătau similar. Etichetele erau mici.

Ce se întâmplă? Conectivitate parțială. Fibrele 1-2 funcționează. Fibrele 3-4 nu. Fibrele 5-6 funcționează. Și așa mai departe.

Simptomul arată exact ca un transceiver prost. Sau un conector murdar. Sau o rupere a fibrei. Vei pierde ore întregi urmărind fantome înainte ca cineva să dezvăluie în sfârșit mapatorul de polaritate și să descopere adevărata problemă.

În calitate de producător, cel mai înfricoșător lucru nu sunt schemele complexe de cablare-ci „erori ascunse de producție”. În deceniul nostru-plus de experiență în producție, am văzut ce se întâmplă atunci când procesele de asamblare nu dispun de controale adecvate. Cel mai frecvent mod de eșec? Erori de polaritate de la rotația panglicii de fibre în timpul terminației. Fără verificare automată, lucrătorii obosiți pot roti din neatenție panglica la 180 de grade-o greșeală invizibilă cu ochiul liber, dar devastatoare pentru legătura. Rapoartele de analiză a defecțiunilor din industrie sugerează că acest lucru reprezintă aproximativ 1% din cablurile de la instalații fără măsuri de protecție. Pe linia noastră de producție, aplicăm testarea complet automatizată a polarității{10}}fiecare cablu generează o amprentă unică de polaritate înainte de a fi expediat. Gestionarea polarității nu ar trebui să depindă de norocul instalatorului; trebuie să fie blocat în fabrică prin protecția fizică și inspecție automată.

După acel coșmar, am făcut o regulă grea: la orice implementare mare, tragem aleatoriu-testăm 5% din cabluri înainte ca acestea să intre în tavă. Verificați maparea reală a fibrelor, nu autocolantul. Nu ai încredere niciodată în etichetă.

Fix

Document. Tot.

Înainte de a rula un singur cablu, creați o hartă de polaritate. Foaie de calcul, diagramă Visio, schiță de șervețel-Nu-mi pasă. Doar scrieți:

Ce tip de cablu merge unde

În ce direcție se confruntă cheia la fiecare capăt

Care este maparea-la-fibră așteptată

Etichetați ambele capete ale fiecărui cablu cu tipul de polaritate. Nu doar numărul piesei-polaritatea reală. Folosesc bandă colorată: albastru pentru A, galben pentru B.-Tehnologie scăzută, dar funcționează.

Un client cu care lucrez imprimă coduri QR care fac legătura cu baza de date a documentației. Exagerat? Pot fi. Dar nu au avut un incident de polaritate de trei ani.

Notă: această cale cu două-segmente menține polaritatea corectă pentru breakout 4×25G. Schimbați oricare dintre cablurile fără a recalcula și rezolvați problemele la miezul nopții.

Matematică buget de pierdere

Fiecare legătură optică are un buget de putere. Transmițătorul emite X dBm. Receptorul are nevoie de cel puțin Y dBm. Diferența constă în bugetul dvs. de pierdere-acesta este ceea ce cheltuiți pentru atenuarea fibrei, pierderile de conector și îmbinări.

La 10G, bugetele de pierderi au fost generoase. Ați putea folosi conectori de gunoi și încă aveți marjă.

La 100G, matematica devine mai strictă.

La 400G, numeri zecimi de dB ca un avar care numără bănuți.

100GBASE-SR4 Exemplu

IEEE vă oferă o pierdere totală de canal de 1,9 dB pentru 100G SR4 peste OM4 la 100 de metri.

Să construim o legătură realistă:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Două împerecheri MTP (comutator → panou, panou → patch)

Dacă utilizați MPO generic la 0,75 dB fiecare:

Asta nu e marja. Aceasta este bara de eroare de pe echipamentul dvs. de testare.

Un fir de praf la un capăt-față și ai depășit bugetul. Un cablu puțin mai lung, peste buget. Un conector care a venit dintr-o tură de vineri după-amiază la fabrică, peste buget.

Aceeași legătură cu MTP Elite la 0,35 dB fiecare:

Acum poți respira. Se întâmplă praful. Temperaturile sunt în derivă. Fibrele îmbătrânesc. Acea marjă de 0,85 dB absoarbe lumea reală.

Analogia călătoriei rutiere

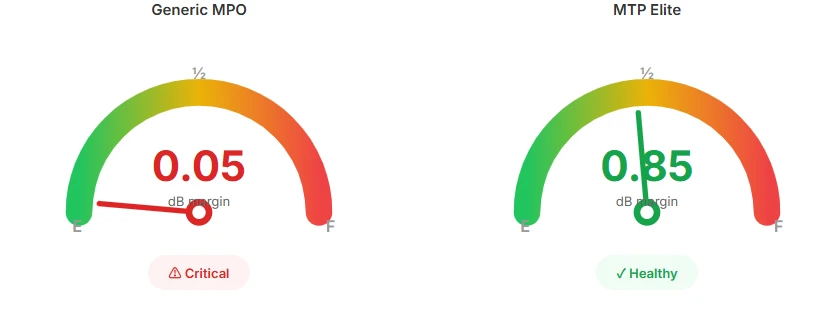

Gândiți-vă la bugetul de pierdere, cum ar fi să conduceți peste-țara cu un rezervor de benzină pe care nu îl puteți umple.

MPO generic vă începe cu jumătate de rezervor. Călătorii scurte? Amenda. Dar încearcă să ajungi de la Phoenix la Denver și transpiri la fiecare milă, ajungând la benzinărie pe fum.

MTP Elite vă începe din plin. Aceeași destinație, dar acum poți face un ocol, poți rula AC, nu te panica când te lovești de traficul de construcții.

Destinația (rata dvs. de date) nu se schimbă. Marja ta pentru surprize o face.

MTP Elite vs Standard: Când să plătiți prima

US Conec vinde două clase:

MTP standard:Pierdere de inserție maximă de 0,50 dB. Tipic este de aproximativ 0,35 dB.

MTP Elite:Max 0,35 dB. Tipic este 0,15-0,25 dB.

Elite costă cu 15-30% mai mult, în funcție de numărul de fibre și de furnizor. Merită?

Iată cum mă gândesc la asta.

Treci Elite atunci când:

Matematica pierderii lasă o marjă mai mică de 0,5 dB după ce totul este adunat

Aveți trei sau mai multe puncte de împerechere pe traseu

Faci 400G acum sau vei face peste 3 ani

Cablul este o infrastructură de coloană vertebrală care va rămâne în pereți timp de un deceniu

Standardul este bine atunci când:

Legături sub 50 m cu doar 1-2 împerecheri

Marjă confortabilă la 40G sau 100G

Cordonuri de corecție pe care le veți înlocui oricum în fiecare an-de ce să plătiți premium pentru consumabile?

Buget cu adevărat restrâns și ați făcut calculele pentru a dovedi că funcționează

Regula mea generală: Elită pentru trunchi, Standard pentru petice.

Iată logica. Cuferele merg în tavan, sub podea, prin pereți. Ei stau acolo timp de 7-10 ani. Aceasta este fundamentul rețelei dvs. - absolut nu puteți reduce marjele de pierdere pentru infrastructura pe care nu o veți atinge timp de un deceniu.

Din punct de vedere al preciziei de fabricație, diferența dintre clasele Elite și Standard nu este doar de 0,1 dB pe hârtie. Producerea conectorilor Elite-de calitate necesită o supra-lustruire extinsă a părții-capăturilor și respingerea oricăror ferule cu parametri de geometrie limită, cum ar fi decalajul apex. Recomandarea mea de bază-clienților: portbagajul trebuie să fie Elite. Odată ce conectorii trunchiului sunt îngropați în jgheaburile de cabluri, punctele lor de îmbinare sunt fixate. Cordonurile de corecție sunt fluide și sunt schimbate în mod constant. Dacă geometria virolei trunchiului dvs. nu este perfectă, indiferent cât de bune sunt cordonurile dvs. de corecție-presiunea de contact fizic va fi întotdeauna neuniformă. Cheltuiește bani pe componentele de precizie care nu se mișcă. Aceasta este filosofia costurilor care are de fapt sens în producție.

Petice? Sunt consumabile. Tehnicii operaționali le smulg, le redirecționează, călcă pe ei, rostogolesc accidental scaune peste ele. Durata medie de viață este de șase luni până la un an înainte de a fi schimbate. Cheltuiți dolari premium pe patch-uri Elite în timp ce rulați portbagaje marginale este invers-lustruiți clanța ușii în timp ce fundația se sparge.

O excepție: dacă vă-conectați printr-o sală de întâlnire-me într-o colo, mergeți la Elite peste tot. Nu puteți controla calitatea cablului pe cealaltă parte a panoului de transfer.

MTP PRO: Reparații pe teren care funcționează cu adevărat

MTP tradițional se blochează în polaritate și gen în fabrică. Comanda greșită? Returnați-l, așteptați trei săptămâni, explicați-i managerului de proiect de ce a scapat programul.

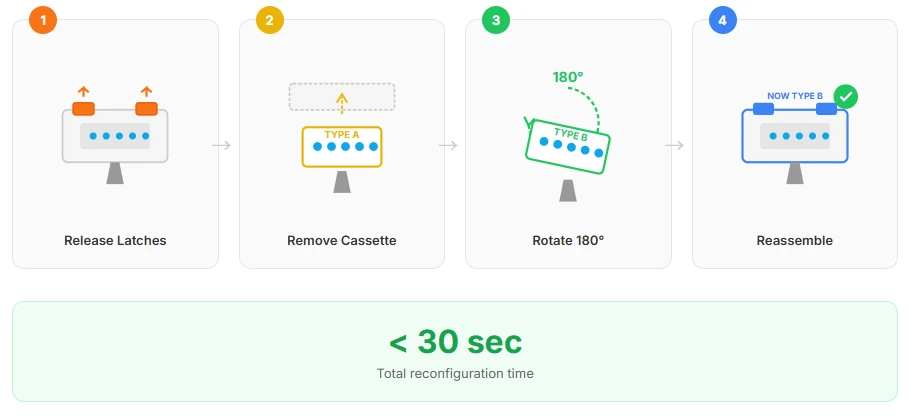

MTP PRO vă permite să schimbați polaritatea (Tip A ↔ Tip B) și genul (bărbați ↔ femeie) în teren. Fără instrumente speciale pentru polaritate-doar deschideți carcasa. Schimbarea de gen are nevoie de un instrument de extragere a pinii, dar este încă o muncă de 30 de secunde.

Prima este de 20-40% peste MTP standard. Sună abrupt.

Dar haideți să facem calculul-în șurub:

Dacă faceți o implementare mare cu orice ambiguitate cu privire la ceea ce este deja instalat, MTP PRO se plătește singur prima dată când ceva nu se potrivește cu desenul.

Pentru medii de colocare sau administrate de terți-, de obicei, recomandăm clienților să specificați direct MTP PRO. În acele scenarii „cutie neagră” în care nu puteți prezice polaritatea sau sexul celuilalt capăt,-capacitatea de schimbare în câmp a PRO nu este doar convenabilă-ci și asigurare. Am văzut clienți care au închis întregi zece-mii-proiecte de fibră timp de o săptămână, deoarece ambele capete s-au dovedit a fi masculin. În calitate de producător, producem conectori din seria PRO-pentru a preda autoritatea de configurare înapoi pe teren-eliminând riscurile lanțului de aprovizionare cauzate de lacunele-de comunicare în stadiu incipient.

Pentru versiuni mici, bine-documentate, în care controlați fiecare variabilă? Standardul este bine.

MTP-16: Nu mai risipiți fibrele

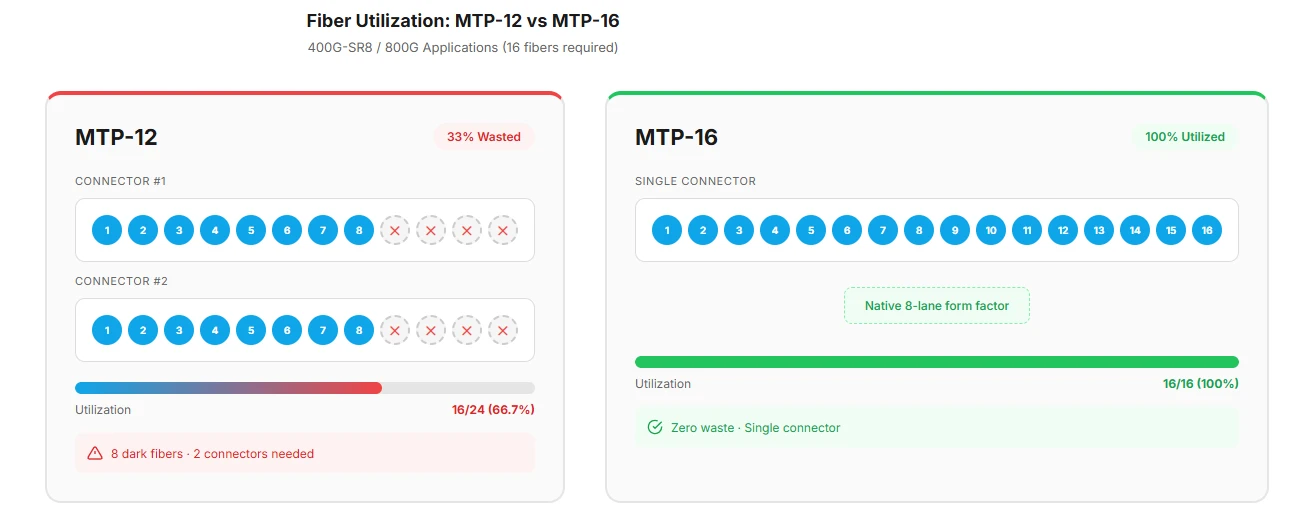

Secret murdar despre MTP cu 12 fibre: irosește o treime din fibră pentru aplicații cu 8 benzi.

40G utilizează 4 benzi (8 fibre). 100G utilizează 4 benzi (8 fibre). 400G utilizează 8 benzi (16 fibre). 800G utilizează 8 benzi (16 fibre).

MTP-16 remediază acest lucru. Șaisprezece fibre, opt perechi duplex, zero deșeuri.

Pentru 400G-SR8 și viitorul val 800G, MTP-16 este factorul de formă nativ. Dacă construiți o nouă infrastructură de antrenament AI-acele clustere GPU care au nevoie de 400G sau 800G între fiecare nod, standardizați acum pe MTP-16. Delta costurilor este neglijabilă și nu veți smulge trunchiuri cu 12 fibre în doi ani.

Am auzit de la un contact hyperscaler luna trecută: s-au angajat deja la MTP-16 pentru toate versiunile noi. Numai îmbunătățirea utilizării fibrei a justificat schimbarea sculelor.

Încheiați-inspecția feței: partea plictisitoare care vă salvează

Voi face acest lucru pe scurt pentru că este cel mai puțin interesant subiect. Dar săriți peste ea este motivul pentru care oamenii ard transceiver-uri de 2.000 de dolari.

Conectorii MTP au 12, 16 sau 24 de fibre într-o singură virolă. O particulă de contaminare pe o singură fibră acoperă întregul conector. Scala șanselor de contaminare cu numărul de fibre.

IEC 61300-3-35 definește curat. Iată rezumatul:

Acea zonă centrală-25 de microni este brutală. O particulă de praf. Unul. Și legătura dvs. 400G începe să arunce erori CRC.

Nu puteți inspecta manual 12+ fibre per conector și capăt pentru fiecare cablu. Obțineți o sondă MTP automată (4.000-8.000 USD). Se plătește de la sine prima dată când prindeți contaminare înainte de împerechere, nu după înlocuirea unui transceiver.

Protocol de curatare:

1. Inspectați mai întâi. Întotdeauna.
2. Dacă este murdar: ștergeți uscat. Funcționează 80% din timp.
3. Încă murdar: curățare umedă IPA.
4. Re-inspectați înainte de împerechere.
5. Nu reușești după curățarea umedă? Conectorul poate fi deteriorat. Nu o forța.

Un lucru greșesc începătorii: ei presupun că curățarea umedă este întotdeauna mai minuțioasă decât cea uscată. Pe conectorii MTP, acesta este un dezastru care așteaptă să se întâmple. Reziduurile de IPA care nu se evaporă complet creează micro-capcane lipicioase în orificiile de ghidare-, iar aceste capcane atrag mai mult praf decât ați început.

Sub un microscop de fabrică de 400x, vedem adesea ucigașul invizibil lăsat în urmă de „curățarea umedă”: filme cu reziduuri IPA. Mulți clienți folosesc soluție de curățare a plăcilor sau alcool cu-concentrație mare, dar dacă raportul de amestec este greșit sau evaporarea este incompletă, tensiunea superficială a lichidului „blochează” literalmente particulele fine chiar în orificiile de ghidare MTP. Acesta este motivul pentru care unele cabluri testează bine proaspăt scoase din cutie, dar arată pierderi în creștere după doar câteva cicluri de împerechere. Recomandarea noastră din magazin: curățarea chimică se ocupă de nouăzeci la sută din cazuri. Dacă este absolut necesară curățarea umedă, utilizați solvenți de curățare-fără reziduuri, urmați de purjare cu azot de-înaltă presiune. Scopul este păstrarea „integrității virgine” a-feței-de la capătul fibrei, fără a o degrada chimic cu un tratament excesiv.

Regula noastră: ștergerea uscată mai întâi, întotdeauna. Păstrați curățarea umedă pentru contaminarea persistentă-uleiuri ale pielii de la degetele unui tehnician, reziduuri de adeziv, așa ceva. Și dacă faceți curățare umedă, urmați-o imediat cu două treceri de ștergere uscată. Gândiți-vă la MTP ca la optică de precizie: cu cât este mai uscat, cu atât mai sigur.

Un detaliu care este adesea trecut cu vederea: designul capacului de praf contează mai mult decât își dau seama oamenii. Capacele care se prind prea strâns obligă tehnicienii să tragă de cizmă în timpul demontării, potențial stresând ansamblul virolei. Când ne-am proiectat capacele de praf, am proiectat în mod special tensiunea de prindere pentru a echilibra protecția împotriva contaminarii împotriva ușurinței îndepărtării-suficient de fermă pentru a rămâne pe loc în timpul manipulării, suficient de slăbite încât să nu te lupți cu el la 2 dimineața într-un dulap întunecat.

Cadrul decizional

Iată cheat sheet. Dar citiți asteriscurile-acolo este îndrumarea reală.

Asteriscurile:

⚠️ Lângă echipamente HVAC sau compresoare?Vibrația slăbește conexiunile în timp. Mergi MTP (cleme metalice) chiar dacă matematica pierderii spune că genericul este bine.

⚠️ Mediu de laborator cu reconfigurare constantă?MTP PRO, chiar dacă polaritatea este „cunoscută”. Planurile se schimbă. Salvați-vă durerea de cap.

⚠️ Vă conectați la trunchiuri MPO generice existente?Nu pierdeți banii cu patch-urile Elite-actualizați mai întâi portbagajul. Un lanț este la fel de puternic ca veriga cea mai slabă.

⚠️ Colo ne întâlnim-camera?Elită peste tot. Iată chestia cu colocarea: nu poți inspecta ce se află de cealaltă parte a acelui panou de demarcație. Habar nu aveți dacă folosesc jumperi de calitate sau cel mai ieftin lucru pe care departamentul lor de achiziții l-ar putea găsi. Ceea ce poți controla este partea ta a conexiunii. Devenirea Elite din partea ta generează o marjă suplimentară de 0,3 dB-iar într-un mediu „cutie neagră” în care ești orb la jumătatea legăturii, acea marjă este adesea diferența dintre o lumină verde continuă și o alarmă galbenă.

Pentru trunchiurile de fibră MPO/MTP, casetele și modulele breakout care acoperă întreaga gamă, puteți găsi specificații detaliate și disponibilitatea stocului încatalogul EVOLUX. Secțiunea noastră de conectori de fibră optică include variante MTP-12, MTP-16 și PRO - toate fabricate cu controalele de calitate și protocoalele de inspecție discutate în acest ghid.

Fibra MPO/MTP nu este complicată odată ce interiorizați trei lucruri:

Calitatea conectorului se cântărește cu viteza.40G iartă neglijența. 400G nu.

Erorile de polaritate arată ca totul, cu excepția erorilor de polaritate.Documentați înainte de a instala.

Bugetele de pierdere sunt mai mici decât credeți.Faceți calculul. Dacă este aproape, actualizați specificațiile conectorului.

Și o părere personală: MTP Elite pe trunchiuri de coloană vertebrală merită aproape întotdeauna prima. Diferența totală de cost pentru o construcție de centru de date este o eroare de rotunjire în comparație cu o noapte de depanare în caz de urgență.
