Tipuri de fibre multimodale explicate: OM1 OM2 OM3 OM4 OM5

O comparație tehnică aprofundată-pentru a ajuta inginerii de rețea și echipele de achiziții să aleagă fibra multimodă potrivită pentru infrastructura lor

Când o companie de logistică din New Jersey ne-a contactat în ultimul trimestru pentru a-și îmbunătăți rețeaua de depozit, s-au confruntat cu o dilemă comună: cablarea lor OM1 existentă nu putea suporta comutatoarele 10GbE pe care tocmai le achiziționaseră. Tehnicianul de pe site-ul-a recomandat OM4, dar a fost exagerat pentru curse de 85 de metri în medie? Acest scenariu se desfășoară zilnic în centre de date, campusuri și facilități ale întreprinderilor din întreaga lume.

Selectarea fibrelor multimode nu se referă doar la alegerea unui-cablu codificat cu culori-, ci și la înțelegerea fizicii propagării luminii, la potrivirea infrastructurii la cerințele actuale și viitoare de lățime de bandă și la optimizarea investiției dvs. de capital. Acest ghid depășește specificațiile-la nivel de suprafață pentru a explicade ceaceste fibre funcţionează diferit şiCumpentru a lua decizii informate pentru implementarea dumneavoastră specifică.

Ce face ca fibra multimodă să fie „multimodă”

Înainte de a explora clasificările OM, să stabilim ce diferențiază fibra multimodală de omologul său unic-mod la un nivel fundamental.

Fibra multimodală are un diametru de miez mai mare-de obicei 50 μm sau 62,5 μm în comparație cu miezul de 9 μm al-modului unic. Acest miez mai mare permite luminii să călătorească prin fibră pe mai multe căi simultan, fiecare cale reprezentând un „mod” diferit de propagare. Gândiți-vă la asta ca la o autostradă cu mai multe benzi față de un drum cu o singură bandă-: mai multe benzi înseamnă mai multă capacitate de trafic pe distanțe scurte, dar coordonarea devine dificilă pe porțiuni mai lungi.

Interfața de la miez-la-cladding în fibra multimodă cu-indice gradat nu este o limită clară, ci mai degrabă o tranziție treptată a indicelui de refracție. Acest gradient este proiectat cu precizie pentru a egaliza timpul de călătorie al diferitelor moduri. Lumina care călătorește lângă marginea fibrei ia o cale fizică mai lungă, dar se deplasează prin materialul cu indice de refracție-inferior-(și, prin urmare, călătorește mai repede), în timp ce lumina din apropierea centrului ia un drum mai scurt prin materialul cu indice-refracție-mai mare (se mișcă mai lent). Când sunt reglate perfect, toate modurile ajung la receptor simultan.

În practică, toleranțele de fabricație înseamnă că această compensare nu este niciodată perfectă. Diferențele de timp rezultate între moduri-numite dispersie modală-limitează în cele din urmă lățimea de bandă și distanța de transmisie a fibrei. Acesta este parametrul cheie care separă OM1 de OM5.

Evoluția de la LED la VCSEL: înțelegerea revoluției lățimii de bandă

Sistemul de clasificare OM reflectă o schimbare fundamentală în tehnologia surselor de lumină care a avut loc la sfârșitul anilor 1990 și începutul anilor 2000.

Era LED (OM1 și OM2)

Sistemele multimode timpurii foloseau ca sursă de lumină diode-emițătoare de lumină (LED-uri). LED-urile produc o ieșire largă și uniformă care umple întregul nucleu al fibrei, excitând toate modurile disponibile simultan. Această condiție de „lansare supraumplută” a însemnat lățimea de bandă a fibrei a fost determinată de performanța agregată a sutelor de moduri care lucrează împreună. Câteva moduri lente sau rapide au avut un impact minim, deoarece energia semnalului a fost distribuită pe atât de multe căi.

LED-urile au o limitare fundamentală: rata lor maximă de modulare depășește aproximativ 622 Mbit/s. Această constrângere le-a făcut nepotrivite pentru aplicații cu viteză gigabit-, indiferent de capacitatea teoretică a fibrei.

Revoluția VCSEL (OM3, OM4, OM5)

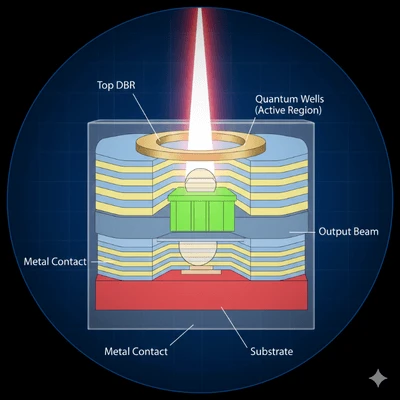

Laserele cu emisie de-cavitatea-verticală (VCSEL) au schimbat totul. Aceste lasere semiconductoare oferă:

Rate de modulare care depășesc 25 Gbit/s (și continuă să se îmbunătățească)

Lățimea spectrală mai îngustă, reducând dispersia cromatică

Putere optică mai mare pentru raporturi semnal-la-zgomote îmbunătățite

Costuri de producție mai scăzute în comparație cu laserele cu emisie de margine-

Profiluri de fascicule circulare care se cuplează eficient în miezuri de fibre

Cu toate acestea, VCSEL-urile nu umple miezul de fibre în mod uniform. Fasciculul lor concentrat excită doar un subset de moduri disponibile-de obicei cele din apropierea centrului fibrei. Această condiție de „lansare restricționată” înseamnă orice defecte sau variații ale indicelui de refracție în centrul central influențează în mod disproporționat performanța sistemului.

Acesta este motivul pentru care fibrele OM1 și OM2, concepute pentru lansări de LED-uri supraumplute, funcționează adeseamai răucu VCSEL-uri decât ar sugera lățimea lor de bandă nominală. Producătorii de fibre au răspuns prin dezvoltarea fibrelor multimode optimizate cu laser-LOMMF, cu profile de indice de refracție strict controlate, concepute special pentru lansările VCSEL. Această fibră-optimizată cu laser a devenit baza clasificărilor OM3, OM4 și OM5.

Clasificări OM: Defalcare tehnică detaliată

Fibră OM1

Specificații de bază:

Diametru miez: 62,5μm

Diametru placaj: 125μm

Lățimea de bandă de lansare excesivă (OFL): 200 MHz·km la 850nm, 500 MHz·km la 1300nm

Atenuare maximă: 3,5 dB/km la 850 nm, 1,5 dB/km la 1300 nm

Culoarea jachetei: portocaliu (conform TIA-598C)

Context tehnic:

Miezul mai mare de 62,5 μm al OM1 a fost ales inițial deoarece a simplificat alinierea cu sursele LED și a permis toleranțe mai slabe ale conectorului. Cu toate acestea, acest nucleu mai mare acceptă mai multe moduri de propagare decât fibra de 50 μm, rezultând o dispersie modală mai mare și o lățime de bandă mai mică.

Dimensiunea miezului de 62,5 μm creează o incompatibilitate fundamentală: conectorii OM1 și cablurile de corecție nu pot fi amestecate cu componentele OM2/OM3/OM4/OM5. Asocierea unei fibre de 62,5 μm la o fibră de 50 μm are ca rezultat o pierdere suplimentară de aproximativ 3-4 dB, suficientă pentru a cauza defecțiuni ale conexiunii în multe sisteme.

Limite practice de distanță:

Stare curentă:

OM1 este considerată infrastructură moștenită. Noile instalații nu ar trebui să specifice OM1 decât dacă se conectează la o instalație existentă de 62,5 μm unde este necesară continuitatea modală. Limita de 33 de metri la 10GbE o face nepractică pentru aplicațiile moderne ale centrelor de date.

Fibră OM2

Specificații de bază:

Diametrul miezului: 50μm

Diametru placaj: 125μm

Lățimea de bandă OFL: 500 MHz·km la 850nm, 500 MHz·km la 1300nm

Atenuare maximă: 3,5 dB/km la 850 nm, 1,5 dB/km la 1300 nm

Culoarea jachetei: portocaliu (conform TIA-598C)

Context tehnic:

OM2 reprezintă tranziția la tehnologia de bază de 50μm, fiind încă proiectat în primul rând pentru surse LED. Miezul mai mic reduce numărul de moduri acceptate, îmbunătățind lățimea de bandă în comparație cu OM1. OM2 modern este adesea fabricat ca optimizat cu laser-, deși nu îndeplinește cerințele stricte EMB ale OM3.

Deoarece atât OM1, cât și OM2 folosesc jachete portocalii, verificați întotdeauna tipul de fibră verificând legenda tipărită a cablului (de exemplu, „50/125” vs „62.5/125”) înainte de terminare sau îmbinare.

Limite practice de distanță:

Stare curentă:

La fel ca OM1, OM2 este eliminat treptat din noile instalații. Limita de 82 de metri la 10GbE își limitează utilitatea în mediile moderne, deși rămâne utilă pentru conexiuni de 1GbE în limitele de distanță.

Fibră OM3 (fibră multimodală optimizată cu laser-)

Specificații de bază:

Diametrul miezului: 50μm

Diametru placaj: 125μm

Lățimea de bandă modală efectivă (EMB): 2.000 MHz·km la 850nm

Lățimea de bandă OFL: 1.500 MHz·km la 850nm

Atenuare maximă: 3,0 dB/km la 850nm

Culoarea jachetei: Aqua (conform TIA-598C)

Context tehnic:

OM3 a fost prima clasificare a fibrelor concepută special pentru transmisia VCSEL. Valoarea cheie a trecut de la lățimea de bandă de lansare supraumplută (relevantă pentru LED-uri) la lățimea de bandă modală efectivă (relevantă pentru VCSEL). EMB este determinat prin testarea Differential Mode Delay (DMD), care măsoară modul în care diferite grupuri de moduri sunt întârziate unul față de celălalt în condiții de lansare restricționate care simulează comportamentul VCSEL.

Specificația EMB de 2.000 MHz·km înseamnă că o legătură de 300-metri oferă aproximativ 6,67 GHz de lățime de bandă utilizabilă suficientă pentru 10GbE cu marjă. Profilul indicelui de refracție al fibrei este strâns controlat, în special în centrul central unde se concentrează energia VCSEL.

Limite practice de distanță:

Stare curentă:

OM3 rămâne implementat pe scară largă și rentabil-pentru aplicațiile 10GbE pe o rază de 300 de metri. Pentru instalațiile rezidențiale de fibră și rețelele întreprinderilor mai mici în care cablurile rămân sub 300 de metri, OM3 oferă o valoare excelentă. Cu toate acestea, aplicațiile 40GbE și 100GbE își expun rapid limitările.

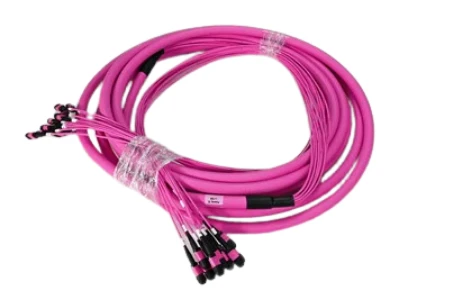

Fibră OM4

Specificații de bază:

Diametrul miezului: 50μm

Diametru placaj: 125μm

Lățimea de bandă modală efectivă (EMB): 4.700 MHz·km la 850nm

Lățimea de bandă OFL: 3.500 MHz·km la 850nm

Atenuare maximă: 3,0 dB/km la 850nm

Culoarea jachetei: Aqua sau Erika Violet (conform TIA-598C)

Context tehnic:

OM4 a apărut din perfecționarea continuă a procesului de fabricație după introducerea OM3. Producătorii de fibre au obținut un control mai strict asupra profilului indicelui de refracție, mai mult decât dublând lățimea de bandă modală efectivă. Acesta nu a fost un design nou al fibrei, ci o evoluție a producției OM3 la standarde de calitate mai înalte.

EMB de 4.700 MHz·km permite unei conexiuni de 400 de metri să suporte aproximativ 11,75 GHz de lățime de bandă, permițând 10GbE pe distanțe care ar depăși capacitatea OM3. Mai important, OM4 extinde acoperirea sistemelor 40GbE și 100GbE de la limitele de 100m/70m ale OM3 la 150m/100m, respectiv.

OM4 este complet compatibil cu OM3 - ambele folosesc nuclee de 50 μm și pot fi interconectate fără pierderi de nepotrivire modală. Principala distincție vizuală este culoarea opțională Erika Violet (magenta), deși mulți producători încă folosesc aqua.

Limite practice de distanță:

Stare curentă:

OM4 este alegerea recomandată pentru noile instalări de centre de date care acceptă 10GbE până la 100GbE. Suprafața de preț față de OM3 este modestă (de obicei 10-20%), în timp ce acoperirea sa extinsă oferă flexibilitate operațională semnificativă și pregătire pentru viitor.

Fibră OM5 (fibră multimodală în bandă largă)

Specificații de bază:

Diametrul miezului: 50μm

Diametru placaj: 125μm

EMB la 850 nm: 4.700 MHz·km (la fel ca OM4)

EMB la 953 nm: 2.470 MHz·km (specificație nouă)

Atenuare maximă: 3,0 dB/km la 850 nm, 2,3 dB/km la 953 nm

Culoarea jachetei: Lime Green (conform TIA-598C)

Context tehnic:

OM5 reprezintă o schimbare de paradigmă în proiectarea fibrelor multimodale. În timp ce OM3 și OM4 au optimizat lățimea de bandă la lungimea de undă VCSEL tradițională de 850 nm, OM5 extinde această optimizare pe un interval de lungimi de undă de la 850 nm la 953 nm.

Această capacitate de bandă largă permite multiplexarea cu diviziune în lungime de undă scurtă (SWDM), unde patru lungimi de undă (850 nm, 880 nm, 910 nm și 940 nm) transmit simultan printr-o singură pereche de fibre. SWDM depășește efectiv capacitatea fibrei fără a necesita fire suplimentare de fibră sau trecerea la optica paralelă.

Clarificare critică:EMB-ul OM5 la 850nm este egal cu specificațiile OM4. Pentru transceiver-uri cu o singură lungime de undă de 850 nm (10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4), OM5 nu oferă niciun avantaj la distanță față de OM4. OM5 premium plătește dividende numai atunci când utilizați transceiver-uri compatibile SWDM-SWDM4 40G-SWDM4 40G-SWDM4 100G-sau modulele emergente 400G-BD4.2.

Limite practice de distanță:

Stare curentă:

Adopția OM5 a fost mai lentă decât se anticipa inițial. Suprafața de cost (de obicei 30-50% față de OM4) este dificil de justificat, cu excepția cazului în care transceiver-urile SWDM fac parte din planul de implementare. Pentru majoritatea aplicațiilor pentru centre de date, OM4 combinat cu optica paralelă (conectivitate MPO/MTP) realizează o rentabilitate similară sau mai bună pentru 40GbE și 100GbE.

OM5 este promițător pentru mediile hiperscale în care numărul de fire de fibre este limitat sau în care calea de migrare la 400GbE și mai departe favorizează multiplexarea lungimii de undă în detrimentul paralelismului de fibre.

Tabel de comparație cuprinzător

Selectarea fibrei potrivite: Cadrul de decizie

Criterii de evaluare

1. Cerințe curente de lățime de bandă

Harta topologia rețelei existente și identificați viteza fiecărei legături. Dacă utilizați în principal conexiuni de 1 GbE, chiar și OM3 oferă un spațiu semnificativ. Cu toate acestea, dacă sunt predominante legăturile de 10 GbE sau mai rapide, OM4 devine minimul practic pentru majoritatea mediilor.

2. Distanțe de rulare a cablurilor

Măsurați sau estimați cel mai lung potențial al cablului. Includeți bucle de slăbire, coloane verticale și ocoliri de rutare-lungimea cablului instalat depășește adesea-distanța în linie dreaptă cu 20-40%.

3. Calea viitoare de migrație

Cererile de lățime de bandă ale centrului de date cresc de obicei cu 25-50% anual. O infrastructură de cablare instalată astăzi ar trebui să găzduiască cel puțin 2-3 generații de tehnologie. Pentru majoritatea organizațiilor, aceasta înseamnă proiectarea pentru 40GbE/100GbE chiar dacă echipamentele actuale funcționează la 10GbE.

4. Constrângeri bugetare

În timp ce OM4 are o primă modestă față de OM3, costul forței de muncă pentru instalarea cablurilor de obicei micșorează diferența de costuri materiale. Instalarea OM4 astăzi față de OM3 poate adăuga 10-20% la achiziționarea cablurilor, dar evită cheltuielile mult mai mari de recablare ulterioară.

Rezumatul recomandărilor

Selectarea conectorilor și cele mai bune practici

Performanța fibrei multimode depinde în mod esențial de calitatea și curățenia conectorului. Pentru aplicațiile pentru centre de date cu densitate mare-, soluțiile noastre MPO/MTP acceptă configurații cu 8, 12, 16 și 24 de fibre pentru transceiver-uri optice paralele. Pentru conexiunile duplex tradiționale, conectorii LC oferă cea mai mare densitate de porturi cu ferulele noastre ceramice de precizie care asigură o pierdere de inserție constantă sub 0,2 dB.

Tipuri poloneze

PC (contact fizic): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50dB. Recomandat pentru aplicații de-viteză mare.

APC (Contact fizic în unghi): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Folosit în principal cu fibră mono-mod, dar disponibil pentru aplicații specializate multimod.

Protocol de curățare

Contaminarea este cauza principală a defecțiunilor legăturilor. Chiar și o singură particule de praf de 1 μm poate bloca transmisia semnificativă a luminii printr-un miez de 50 μm. Înainte de fiecare împerechere, inspectați fețele-capăturilor conectorului cu o lunetă cu fibre de mărire de 200x sau mai mare și curățați cu șervețele fără scame-, folosind IPA (alcool izopropilic) sau casete de curățare uscată.

Realizarea cazului de afaceri: costul total de proprietate

Diferența de cost între tipurile de fibre multimode este adesea mai puțin semnificativă decât pare:

Exemplu de cost al materialului (cord de corecție de 100 m):

OM3: ~45 USD

OM4: ~52 USD (15% premium)

OM5: ~68 USD (51% premium față de OM3)

Manopera de instalare(la fel pentru toate clasele): ~150-300 USD per cursă

Când forța de muncă la instalare domină costul total, costul suplimentar de specificare a OM4 față de OM3 devine neglijabil-în timp ce asigurarea împotriva constrângerilor viitoare de lățime de bandă este substanțială.

Pentru construcția unui nou centru de date, vă recomandăm OM4 ca specificație implicită. Investiția inițială modestă asigură compatibilitatea cu echipamentele 10GbE, 25GbE, 40GbE și 100GbE, fără limitări de distanță în cadrul distanțelor tipice de la raft-la-rack și rând--rând.
