Ce este cablul de corelare SC LC?
Cordonul de corecție cu fibră optică SC-LC este un cablu de corecție mic și compact utilizat foarte popular în multe aplicații. Aceste soluții de rețea includ rețele de telecomunicații, rețele LAN, rețele de procesare a datelor, terminale de dispozitive și distribuții de locații. Cordonurile de corelare SC-LC sunt proiectate pentru a oferi soluții Ethernet rapide în aplicații Gigabit și aplicații ATM, cu un consum mai mic de spațiu.
Caietul de sarcini
| Parametru | Unitate | FC, SC, LC/ Cordon de corecție din fibră blindată | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Pierdere de inserție (tipic) | dB | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,3 | Mai mic sau egal cu 0,3 |
| Pierdere de returnare | dB | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 60 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 30 | Mai mare sau egal cu 45 | Mai mare sau egal cu 50 | Mai mare sau egal cu 35 | Mai mare sau egal cu 55 | Mai mare sau egal cu 75 |
| Lungime de undă de operare | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Schimbabilitatea | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Vibrație | dB | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | Mai mic sau egal cu 0,2 | ||||||||
| Temperatura de functionare | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de depozitare | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametrul cablului | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

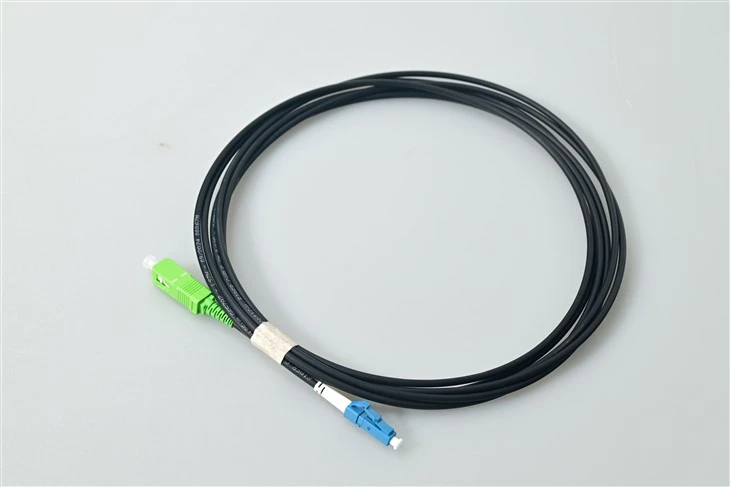

Cordon de corecție cu fibră optică SC/APC la LC/UPC
Design hibrid APC-la-UPC
Lustruirea unghiulară SC/APC de 8 grade asigură o pierdere de retur mai mare sau egală cu 60 dB. Lustruirea domului LC/UPC oferă o valoare mai mare sau egală cu 50 dB. Un cablu conectează ambele tipuri de interfețe - corpul verde identifică APC, albastru identifică UPC.
Factor de formă mic, conexiune LC de-densitate mare
Ferula LC de 1,25 mm are jumătate din dimensiunea SC 2,5 mm - dublează densitatea portului în transceiverele SFP/SFP+/QSFP. Încuietoare în stil RJ-pentru operare rapidă-și-tragere.

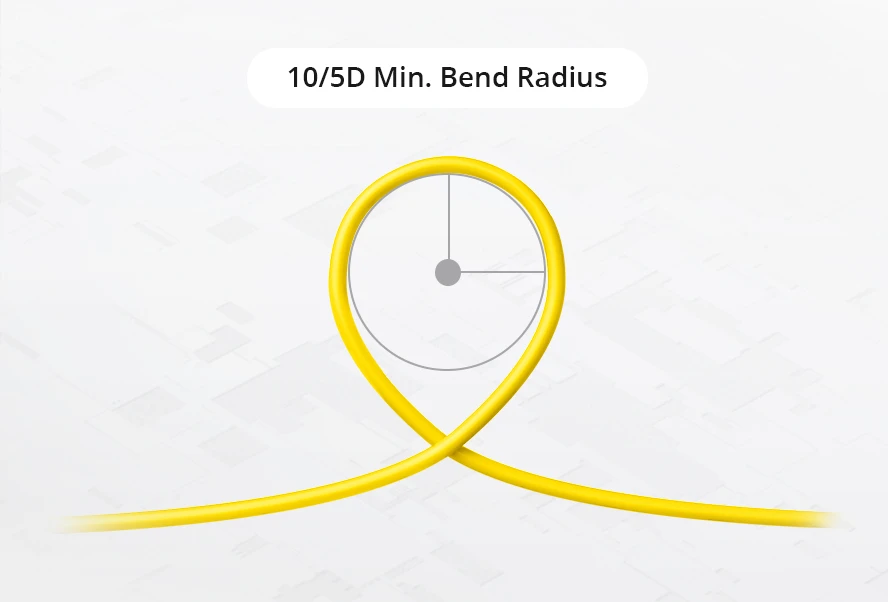

G.657.A1 Bend-Fibră insensibilă
Rază de curbură minimă de 10 mm pentru o dirijare strânsă în panourile de corecție și cablarea de sub-pardoseală. Compatibil cu G.652.D. Suportă până la 40 km la 1550 nm.
Soluții de aplicație
Scenarii tipice de implementare pentru acest cablu de corecție cu fibră monomod SC la LC.
Rețea de acces FTTH / GPON
Conectează porturile SC/APC OLT la echipamentele LC/UPC ONT de la ODF. TheSplitter PLCîn calea de distribuție folosește și interfețe SC/APC.
Centru de date Cross-Connect
Corectează panourile de distribuție cu fibră SC/APC direct la transceiver-urile LC/UPC SFP+ în comutatoarele ToR. Suportă 10GbE, 25GbE și 100GbE.

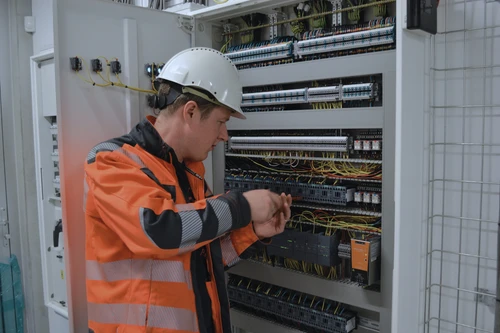

CATV/RF prin fibră
Capătul-APC previne distorsiunea CSO/CTB în videoclipurile analogice. Folosit între transmițătoarele headend și nodurile optice din rețelele HFC.

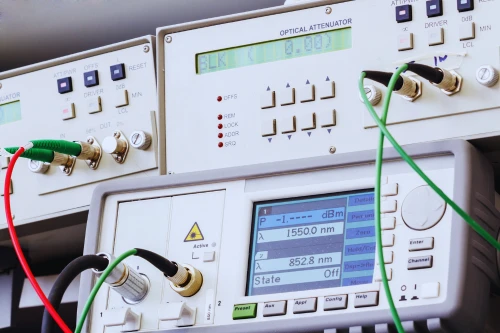

Testarea și măsurarea telecomunicațiilor
Cablu de testare{0}}de referință pentru conectarea porturilor de testare LC/UPC OTDR la cadrele de distribuție SC/APC din birourile centrale.
Migrare LAN pentru întreprinderi
Conectează cablarea structurată terminată SC-moștenită la noile switch-uri și routere bazate pe LC- fără re-terminare.

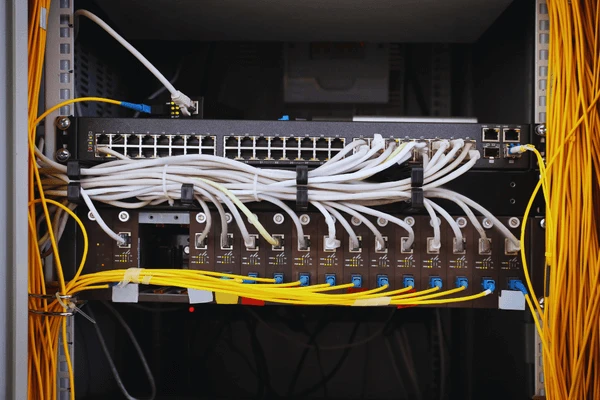

Sisteme de multiplexare WDM
Interfață porturile SC/APC mux/demux cu transpondere LC/UPC în implementări CWDM și DWDM.
Descrierea produselor
Fiecare cablu de corecție cu fibră optică este testat 100% pentru pierderi de inserție și pierderi de retur la 1310/1550 nm. Ferulele ceramice din zirconiu oferă o capacitate de schimb mai mică sau egală cu 0,2 dB prin mai mult sau egal cu 1.000 de cicluri de împerechere. Unitate certificată ISO 9001:2015. Conform Telcordia GR-326, IEC 61300, RoHS, REACH. Opțiuni de jachetă OFNR și LSZH. Diametrul cablului φ0,9 / φ2,0 / φ3,0 mm. Lungimi personalizate 0,3 m–100 m disponibile.
Descrierea produselor
Î: Care este diferența dintre APC și UPC pe un cablu de corecție cu fibră optică?
R: APC are o față de capăt-înclinată de 8 grade (mai mare sau egală cu 60 dB de pierdere de retur), UPC are o față de capăt-în formă de cupolă (mai mare sau egală cu 50 dB). Sistemele GPON și CATV necesită APC la partea de distribuție; porturile de echipamente precum transceiver-urile SFP folosesc UPC. Conector verde=APC, albastru=UPC.
Î: Pot conecta un conector APC la un adaptor UPC?
A: No. Mismatched polish creates an air gap causing >Pierdere de 3 dB și deteriorare a virolei. Împerecheați întotdeauna APC cu APC, UPC cu UPC. Slotul cheii înclinat este activatAdaptoare SC/APCprevine cea mai mare{0}}împerechere accidentală.
Î: Ce viteze și distanțe sunt acceptate?
R: 100 Mbps până la 100 GbE. Până la 10 km la 1310 nm, 40 km la 1550 nm. Acoperirea reală depinde de bugetul optic al transceiver-ului și de pierderea totală a conexiunii.
Î: Care este diferența dintre un cordon de corecție și uncoadă de fibre?
R: Un cablu de corecție are conectori la ambele capete pentru utilizare plug-și-play. O coadă are un conector și un capăt de fibră goală pentru îmbinarea prin fuziune a cablurilor trunchi.
Î: Pot comanda lungimi personalizate sau versiuni duplex?
A: Da. Personalizat 0,3 m–100 m, timp de livrare 3–5 zile. Versiuni duplex, blindate și LSZH disponibile. Facem și noiSC/APC cu 12 nuclee la LC/UPCpentru nevoi mai mari de fibre.
