Când planificați o rețea de fibră optică, o întrebare apare devreme: în apanou de corecție din fibră vs ODFdecizie, care aparține camerei dvs. de telecomunicații sau rack? Răspunsul scurt - ajunge la apanou de corecție din fibrăatunci când trebuie în principal să terminați și să încrucișați-un număr mic-la-mediu de fibre aproape de echipamentul activ și alegeți unODF (cadru de distribuție optică)atunci când cablurile de coloană vertebrală sau de alimentare cu număr mai mare-au nevoie de îmbinare prin fuziune, stocare slăbită, fixare a cablurilor și gestionarea distribuției pe termen lung-.
Această împărțire curată ascunde ceva pe care fiecare tehnician de teren învață rapid: cele două familii de produse se suprapun. Unele panouri de corelare montate pe rack-se livrează cu tăvi de îmbinare, iar unele ODF-uri compacte nu fac mai mult decât corecție. Așadar, adevărata întrebare nu este „ce nume”, ci „care focus de design se potrivește cu poziția rețelei, numărul de fibre și modul în care cablurile intră și ies din unitate”. Acest ghid acoperă diferențele, zona gri dintre ele, o matrice de selecție, opțiunile de conector și configurațiile reale ale proiectului, astfel încât să puteți specifica unitatea potrivită de prima dată. Dacă doriți mai întâi versiunea scurtă, aici esteo privire concentrată asupra diferențelor de bază dintre un ODF și un panou de corecție.
Ce este un panou de corecție cu fibră?
Un panou de corecție cu fibre termină fibrele de intrare pe un set fix de adaptoare și oferă tehnicienilor o interfață frontală curată pentru cablurile de corecție. Este punctul în care un cablu structurat se întâlnește cu jumperii care merg către comutatoare, routere, convertoare media și transceiver-uri optice. Majoritatea panourilor se montează într-un rack standard de 19-inchi la înălțimi de 1U, 2U sau 4U, deși carcasele cu montare pe perete sunt comune pentru dulapurile mai mici.

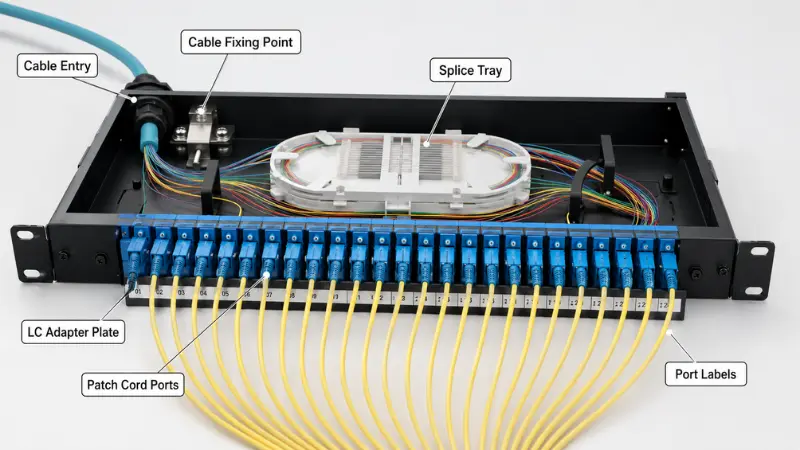

În interiorul unui panou obișnuit veți găsi o placă adaptoare (LC, SC, FC, ST sau MPO/MTP), un punct de intrare și fixare a cablului, gestionare a jumperilor din față și din spate, o bandă de etichetare și - la multe modele - o mică tavă de îmbinare pentru conectarea pigtail-urilor la cablul de intrare. Zilnic, lucrul la un panou de corecție se mută, se adaugă și se modifică: re-correcherea legăturilor fără a deranja cablul permanent. De aceea, accesul frontal și numerotarea clară a porturilor contează mai mult aici decât stocarea deep slack.
Tipuri comune de panouri de corecție
- Panouri fixe- adaptoare pe o placă statică; cel mai mic cost, bine pentru legături stabile.
- Panouri glisante (sertar).- tava se trage înainte pentru re-închidere și inspecție mai ușoare.
- Panouri LC{0}}de înaltă densitate- împachetează cele mai multe porturi duplex în 1U, deoarece ferula de 1,25 mm a LC este jumătate din dimensiunea unui SC.
- Panouri casete MPO/MTP- dezactivează trunchiuri pre-terminate cu 12 sau 24 de fibre pentru conexiuni 40G/100G/400G.
- Panouri pre-terminate și îmbinate-încărcate- conectori din fabrică pentru implementare rapidă sau pigtails-instalați din fabrică gata de îmbinare la fața locului.
Panourile de corecție se află aproape de echipamentele active: în rafturile centrelor de date, în sălile de rețea ale întreprinderii, în dulapurile de server și în punctele de distribuție pe podea. Când sarcina este corecția-la nivel de rack, un panou 1U sau 2U este de obicei tot ce aveți nevoie. Latura practică amontarea unui panou și conectarea acestuia la un comutatoreste simplu și alegerea corectăAdaptoare LCpentru că densitatea portului este adesea singura decizie reală.
Ce este un ODF (cadru de distribuție optică)?
Un ODF este un punct structurat de gestionare a fibrelor construit pentru introducerea cablurilor, protejarea acestora, unirea lor și distribuirea lor - nu doar corecțiile. În comparație cu un panou simplu, acesta este proiectat în funcție de un număr mai mare de fibre și de durata de viață completă a unei instalații externe-sau a unui cablu principal: fixarea și împământarea cablurilor, îmbinare prin fuziune, stocare slăbită, rutare organizată, etichetare și acces la întreținere într-un singur cadru.

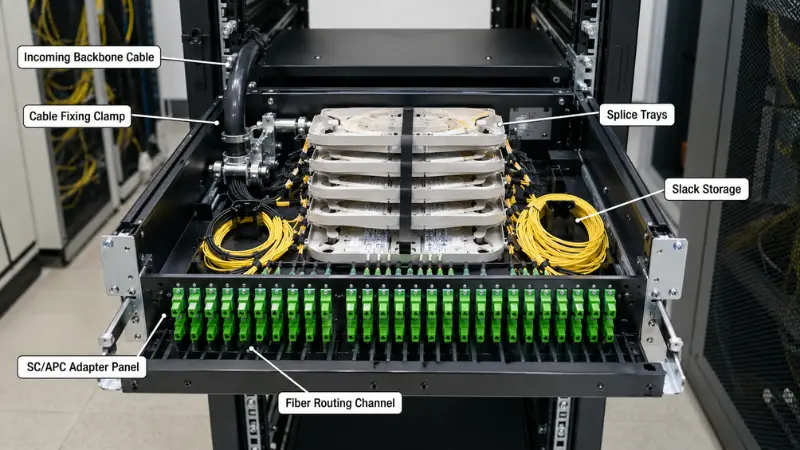

Un ODF obișnuit conține panouri adaptoare, mai multe tăvi de îmbinare, canale dedicate de rutare și spațiu de stocare liber, cleme de fixare a cablului-și puncte de împământare pentru elementul de rezistență al cablului, un capac de protecție sau un cadru închis și o schemă de numerotare clară. Motivul pentru care acest lucru contează este fizic: un cablu de alimentare cu tub liber-96F sau 144F sosește cu un element de rezistență din oțel sau aramid care trebuie ancorat, astfel încât nicio forță de tragere să nu ajungă la fibre, apoi fiecare fibră este îmbinată-la o coadă și înfășurată cu raza de curbură protejată. Un mic panou de corecție pur și simplu nu are unde să facă asta în siguranță.
Tipuri comune de ODF
- ODF montat-rack- se potrivește unui rack de 19 inchi; calul de bătaie pentru camerele de telecomunicații și cabinetele OLT.
- ODF montat-peretelui- pentru puncte de distribuție mai mici, cu spațiu limitat.
- ODF-pe podeaCadre de --capacitate mare pentru birouri centrale și site-uri POP mari.
- Dulap modular ODF / ODF- module de îmbinare, împărțire și distribuție combinate pe măsură ce rețeaua crește.
Veți vedea ODF-uri în birourile centrale de telecomunicații, săli de acces FTTH, săli de echipamente ISP, site-uri POP, distribuție de metrou și backbone și clădirea sălilor principale de distribuție. Cel mai clar semnal de care aveți nevoie este un cablu de intrare-număr mare care trebuie să fieîmbinat prin fuziunela codițe terminate cu, să zicem,Adaptoare SC, cu slăbiciune și protecție pentru ani de serviciu. Pentru un fundal neutru asupra schimburilor-, prezentarea generală a FOA despreîmbinarea și terminarea plantei în exterior-este o referință solidă. Și pentru că ODF-urile vin în mai multe stiluri de montare -, ceea ce provoacă o mulțime de-cumpărători pentru prima dată -, merită cititprincipalele tipuri de cadre de distribuție opticăînainte de a mări un cadru.
Fibre Patch Panel vs ODF: Diferențele reale
Ambele gestionează fibra, dar prioritățile lor de proiectare trag în direcții diferite. Tabelul de mai jos trece cu un pas dincolo de liniile obișnuite-.
| Punct de comparație | Panou de corecție din fibră | ODF |
|---|---|---|
| Accentul principal de proiectare | Terminare și{0}}conectare încrucișată (patching) | Terminare, îmbinare, protecție, rutare, distribuție |
| Poziția tipică în rețea | Echipament-lateral, interior rafturi și dulapuri | Distributie principala: camera telecom, camera FTTH, birou central, POP |
| Numărul tipic de fibre | 12F–48F | 48F–144F și mai sus |
| Capacitate de îmbinare | Opțional, spațiu limitat în tavă | Tavi multiple; o parte esențială a designului |
| Structura fizică | Compact 1U–4U sau cutie de perete | Cadru mai mare, adesea închis și protejat |
| Intrare si fixare cablu | Detensionare de bază | Fixare grea, împământare pentru membrii de forță |
| Slack și rutare | Minim | Canale dedicate de stocare slack și rutare |
| Acces fata/spate | Patch-uri de acces-frontal | Acces din față și din spate pentru îmbinare și plasture |
| Instalare | Raft sau perete | Raft, perete, podea sau dulap |
| Metoda de extindere | Limitat de porturi și spațiu U- | Adăugați module și tăvi; construit pentru creștere |
| Întreţinere | Schimbări rapide ale patch-urilor | Gestionare structurată de îmbinări și corecții pe termen lung- |
| Cost relativ | Mai mic pe port | Mai mare, dar mai puține unități pentru un număr mare |
Unde se estompează linia: suprapunere funcțională?
Tratarea „numai corecții pentru panoul de corecție =” și „doar îmbinare ODF =” vă va induce în eroare în cele din urmă. O mulțime de panouri de corecție cu montare în rack-includ o tavă de îmbinare, iar un mic ODF poate fi folosit mai ales pentru corecție. Descrierea sinceră se referă la accent: un panou de corecție este optimizat pentru gestionarea echipamentelor-jumperelor laterale într-un spațiu compact, în timp ce un ODF este optimizat pentru intrarea cablurilor, protecția îmbinării, stocarea slăbită și distribuția structurată care trebuie să dureze. Când comparați fișele de specificații, citiți structura internă - numărul de tăvi, capacitatea de slăbire, hardware-fixarea cablului - nu doar numărul de adaptoare. Două unități pot spune „48 de porturi” și pot fi construite pentru lucrări complet diferite.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Un al treilea produs tulbură comparația: cutia de distribuție de fibre sau cutia de borne. Aproximativ:
- Panou de corecție din fibrăTerminare și corecție la nivel de - rack-în apropierea echipamentelor.
- ODFTerminare, îmbinare, protecție și rutare la nivel de - principal-distribuție-pentru număr mediu-și-de fibre.
- Distribuție de fibre / cutie de borne- o carcasă mai mică, deseori montată pe perete- sau pe stâlp-mai aproape de utilizatorii finali, frecvent evaluată în aer liber-, care poate găzdui și un splitter.
Într-o rețea s-ar putea să le vedeți pe toate trei: un ODF în camera principală, panouri de corecție în rafturile pentru echipamente șicutii terminale și de distribuțiela intrările clădirii sau la fiecare etaj. Dacă granițele încă se simt neclare, această defalcare acum diferă produsele de distribuție a fibrelormerita citita.
Cum să alegi: un proces-cu-pas cu pas?
-
Identificați poziția în rețea
- Partea-de echipament (lângă comutatoare și OLT-uri) se înclină la panoul de corecție; un punct principal de distribuție care primește cablurile exterioare înclină ODF.
-
Confirmați numărul de fibre actual și viitor
- 12F–24F se potrivește cu dulapuri mici și distribuție pe podea, 48F este obișnuit pentru structurile de bază ale întreprinderilor și camerele mici, iar 96F–144F+ indică camerele FTTH OLT, site-urile POP și birourile centrale.
-
Decideți dacă este necesară îmbinarea prin fuziune
- Dacă un cablu de alimentare cu tub liber-trebuie să fie deschis, fixat și îmbinat la pigtails, aveți nevoie de o capacitate reală de îmbinare-tavă și spațiu de stocare liber - care este teritoriu ODF.
-
Confirmați conectorul și tipul de lustruire
- Trebuie să se potrivească cu instalația existentă; LC/UPC pentru rafturi de-densitate mare, SC/APC pentru majoritatea lucrărilor PON și de acces.
-
Verificați spațiul de instalare
- Rack 1U–2U sau o cutie de perete pentru încăperi înguste; rack, perete sau podea ODF unde capacitatea depășește spațiul.
-
Planificați intrarea și fixarea cablurilor
- Intrarea din spate, laterală, superioară sau inferioară ar trebui să se potrivească cu locația, cu cleme, eșantionare și împământare pentru cablul blindat sau OSP.
-
Capacitate de expansiune de rezervă
- Sloturile pentru adaptoare de rezervă și spațiul în tavă acum sunt mult mai ieftine decât schimbarea întregii unități mai târziu.
Fibre Patch Panel vs ODF Matrice de selecție
| Starea proiectului | O alegere mai bună | De ce |
|---|---|---|
| Patch-uri pentru rack 1U lângă un comutator | Panou de corecție din fibră | Gestionare compactă,-jumper pentru acces frontal |
| Ramura 48F cu doar câteva îmbinări | Panoul de corecție încărcat de îmbinare-este adesea suficient | Îmbinarea limitată se potrivește unui panou echipat-tavă |
| Cablu de alimentare 96F–144F cu îmbinare completă | ODF | Capacitatea tavilor, stocare slăbită, fixarea cablurilor și împământarea |
| Sala FTTH telecom / OLT | ODF | Managementul alimentatorului și distribuției, densitate SC/APC |
| Birou mic sau legătură cu un singur etaj | Panou de corecție din fibră | Complexitate scăzută, număr scăzut de fibre |
| Backbone plus rafturi pentru echipamente | ambele | ODF pentru distribuția principală, partea echipamentului de panouri- |
| Trunk MPO/MTP pre-terminat | Panou de corecție a casetei MPO/MTP | Fără îmbinare în câmp; erupție rapidă, de{0}}înaltă densitate |
Conector și poloneză: LC, SC, MPO și UPC vs APC
Alegerea adaptorului și a lustruirii contează adesea mai mult decât întrebarea panoului-vs-ODF, deoarece trebuie să se potrivească cu instalația existentă. LC domină rafturile și centrele de date cu densitate mare-- ferula sa de 1,25 mm permite unui panou 1U să transporte 96 de fibre sau mai mult, motiv pentru care este conectorul duplex implicit înCablare structurată ANSI/TIA-568. SC este elementul de bază al accesului FTTH și la telecomunicații: manșonul de 2,5 mm și zăvorul push-pull sunt robuste și ușor de manevrat pe teren, iar SC/APC este obișnuit oriunde reflexia din spate trebuie să rămână foarte scăzută. FC apare în continuare pe echipamentele de testare și pe unele configurații vechi sau cu vibrații ridicate-, în timp ce MPO/MTP transportă trunchiurile pre-terminate în spatele legăturilor 40G/100G/400G. Compensațiile practice{10}}de densitate sunt prezentate în această comparație aLC și MTP/MPO în cablare de{0}}înaltă densitate.
Poloneză este partea greșită a oamenilor. Ferulele PC și UPC fac contact fizic pentru pierderi reduse; o virolă APC adaugă un unghi de 8 grade, astfel încât lumina reflectată să fie direcționată în placare în loc să fie direct înapoi spre sursă, deoareceReferința conectorului FOAexplică. Acest lucru face ca APC să fie alegerea pentru legăturile video PON, RF/CATV și-bitrate single-high mode-, dar înseamnă, de asemenea, că nu trebuie să conectați niciodată un conector APC la unul UPC: fețele înclinate și plate nu se vor așeza, pierderea crește și puteți deteriora ferulele. Planificați o lustruire pe cale. Pentru detalii, consultați acest ghid pentruTipuri de lustruire PC, UPC și APCși dedicatăconectori SC/APCprivire de ansamblu.
Exemple reale de configurare a proiectelor
Rack enterprise cu 24 de porturi
O cameră de rețea de etaj trebuie doar să conecteze o mână de comutatoare la fibra verticală. Un panou de corecție LC/UPC cu 1U, 24-porturi - fie pre-terminat, fie cu pigtails îmbinate pe o tavă mică - oferă o corecție curată cu acces frontal, cu spațiu liber. Un ODF aici ar fi spațiu și costuri pierdute.
Cameră de telecomunicații 144F FTTH
Cablul de alimentare de intrare este ancorat și împământat la cadru, fiecare fibră este îmbinată-la o coadă SC/APC, slăbirea este încolăcită cu raza de curbură protejată, iar cordoanele de corelare sunt conectate la OLT. Cu tăvi de îmbinare, rutare și 144 de terminații de gestionat de ani de zile, un ODF montat pe rack-este mult mai ușor de utilizat decât stivuirea mai multor panouri mici. În apropiereSplittere PLCalimentarea rețelei de distribuție; dacă vă aprovizionați cu partea pasivă, aceastaComponente pasive FTTHghidul este o listă de verificare utilă.
Cablajul trunchiului centrului de date
Legăturile 40G/100G rulează pe trunchiuri MPO/MTP pre-terminate, întrerupte de panouri de corelare cu casete. Prioritatea este densitatea portului, polaritatea și rutarea curată în conformitate cu standardele-cablarea structurată - fără îmbinare -, astfel încât un panou bate un ODF aici.
coloana vertebrală a clădirii (design stratificat)
Sala principală de echipamente folosește un ODF pentru a termina și a distribui fibrele coloanei între etaje; fiecare etaj folosește un panou de corecție pentru conexiunile comutatoarelor locale. Coloana vertebrală rămâne stabilă, în timp ce corecția rămâne flexibilă - și acesta este de obicei cel mai ușor de întreținut pentru o clădire cu mai multe-etaje.
Lista de verificare înainte de-achiziție: porturi, adaptoare, tăvi de îmbinare și dimensiunea rackului
| Parametru | De ce contează | Focalizarea panoului de corecție | Focalizare ODF |
|---|---|---|---|
| Număr de fibre / porturi | Setează capacitatea și spațiul liber | 12–48F astăzi, plus rezervă | 48–144F+ cu cameră modulară |
| Adaptor și lustruire | Trebuie să se potrivească cu planta | Densitatea LC/UPC | SC/APC pentru PON, plus LC |
| Capacitate-tavă de îmbinare | Protejează și păstrează articulațiile | Adesea o tavă mică | Mai multe tăvi dimensionate la număr |
| Tip montare/rack | Se potrivește spațiului | 1U–2U sau perete | Raft, perete, podea sau dulap |
| Intrare si fixare cablu | Menține stresul de la fibre | Eliberare ușoară a tensiunii | Clemă și împământare pentru cablu OSP |
| Controlul razei de îndoire- | Pierdere și fiabilitate | Rutare ordonată a jumperilor | Inele de rutare și stocare slăbită |
| Etichetarea | Mai puține erori de întreținere | Etichete porturi frontale | Numerotare completă a porturilor și îmbinării |
| Margine de expansiune | Evită înlocuirea completă | Spațiu liber în U- | Fante de rezervă și spațiu în tavă |
Greșeli frecvente - și cât costă
-
Cumpărare numai după numărul de porturi
- Două unități „48 de porturi” pot diferi complet în interior; s-ar putea să ajungeți fără slăbiciune sau tăvi și un panou care este dureros de întreținut.
-
-
Folosind un panou de corecție simplu pentru îmbinări grele
- Tăvile se revarsă, fibrele se îndoaie peste limita lor, iar protecția prin îmbinări suferă - apariția mai târziu ca pierderi sau legături intermitente.
-
-
Ignorarea direcției de intrare a cablului
- Intrarea care luptă cu aspectul site-ului pune presiune pe fibre și face instalarea lentă și dezordonată.
-
-
Amestecarea conectorilor și lustruirea fără un plan
- Numai o nepotrivire APC-la-UPC poate distruge pierderea de returnare a unei legături cu un singur-mod. Decideți LC/SC și UPC/APC din față și cântăriți cum terminați cu această privireconectori rapidi versus îmbinare prin fuziune.
-
-
Fără spațiu de expansiune
- Când numărul crește, o unitate completă fără sloturi de rezervă sau spațiu în tavă înseamnă înlocuirea întregului lucru în loc să adăugați la ea.
FAQ
Î: Este un ODF la fel cu un panou de corecție din fibră?
R: Nu. Funcțiile lor se suprapun, dar un panou de corecție este construit pentru terminarea și corecția laterală a echipamentului, în timp ce un ODF adaugă îmbinare, protecție a cablurilor, stocare slăbită și distribuție structurată pe termen lung.
Î: Pot folosi un panou de corecție cu fibre în loc de un ODF?
R: Da, pentru legături simple, cu un număr redus de fibre și puțină sau deloc îmbinare. Odată ce aveți un număr mare, cabluri de alimentare de intrare sau îmbinări grele prin fuziune, un ODF este alegerea mai sigură.
Î: Fiecare panou de corecție cu fibre include tăvi de îmbinare?
R: Nu. Multe sunt doar adaptoare-, pentru utilizare pre-terminată sau jumper; altele sunt splice-încărcate cu o tavă pentru pigtails. Verificați specificațiile înainte de a presupune.
Î: Care este diferența dintre un ODF și o cutie de distribuție de fibre?
R: ODF este un cadru de distribuție principal mai mare, de obicei în interior și montat pe rack- sau pe podea-. O cutie de distribuție este o carcasă mai mică, deseori clasificată în exterior-mai aproape de abonați, care poate deține și un splitter.
Î: Un ODF este folosit doar în rețelele FTTH?
R: Nu. ODF-urile sunt obișnuite în birourile centrale, în sălile ISP și în coloana vertebrală de metrou și de întreprindere - oriunde cablurile cu număr mare-au nevoie de terminare, îmbinare și distribuție.
Î: Ar trebui să aleg adaptoare SC sau LC?
A: Potriviți planta. LC pentru rafturi-de înaltă densitate și centre de date; SC, adesea SC/APC, pentru acces FTTH și telecom.
Î: Pot instala un ODF într-un rack de 19 inchi?
A: Da. ODF-urile montate în rack sunt standard pentru camerele de telecomunicații și dulapurile OLT; variante de perete și podea există pentru alte spații.
Î: Care este mai bun pentru un centru de date?
R: De obicei, panouri de corecție cu fibră - LC sau MPO/MTP - pentru corecție la nivel de rack-, cu un ODF numai acolo unde o zonă mare de distribuție a coloanei vertebrale necesită îmbinare și protecție.
Î: La 48 de fibre, aleg un panou de corecție sau un ODF?
R: Depinde de îmbinare. Îmbinarea mică sau deloc și spațiul îngust indică un panou de corecție-încărcat sau pre-terminat de îmbinare. Un cablu de alimentare care are nevoie de îmbinare completă, slăbiciune și împământare indică la un ODF de 48F -, mai ales dacă vă așteptați să crească la 96F.
Î: Ce ar trebui să verific înainte de a cumpăra?
R: Numărul de fibre și porturi plus spațiu, tip adaptor și lustruire, capacitate-tavă de îmbinare, tip de montare și unități de rack, intrare și fixare a cablurilor, controlul razei de îndoire-și schema de etichetare.
Dacă sarcina este corecția curată-la nivel de rack, un panou de corecție din fibră este alegerea practică și-eficientă din punct de vedere al costurilor. Dacă terminați un număr mare de cabluri de-backbone sau de intrare care au nevoie de îmbinare, protecție, stocare slăbită și ani de gestionare a distribuției, un ODF își câștigă locul. Rețelele mari rulează, de obicei, atât - cât și ODF pentru distribuția principală, partea echipamentului de panouri de corelare-. Indiferent ce specificați, confirmați numărul și spațiul liber, tipul de adaptor și lustruire, capacitatea de îmbinare, dimensiunea suportului și a rackului și intrarea cablului înainte de a comanda, astfel încât unitatea să se potrivească atât instalării de astăzi, cât și creșterii de anul viitor.
