Alegerea unui panou de corecție cu fibră optică - adesea numit ODF sau cadru de distribuție optică - este rareori doar o chestiune de potrivire a numărului de fibre cu o linie dintr-o ofertă. Într-o cameră de telecomunicații reală, o rețea de acces FTTH, LAN de întreprindere sau un centru de date, panoul trebuie, de asemenea, să fixeze cablul de intrare, să protejeze îmbinările, să țină adaptoarele, să direcționeze cablurile de corecție, să poarte etichete clare și să lase spațiu să crească. Găsiți greșit aceste detalii și un panou cu aspect ieftin-vă costă în liniște timp în timpul instalării și din nou la fiecare upgrade viitoare.
Acest ghid este scris din perspectiva selectării și furnizării de componente pasive de fibră optică pentru proiecte FTTH, telecom și centre de date. Acesta parcurge deciziile care contează de fapt la locație - capacitatea, montarea, adaptoarele, îmbinarea și gestionarea cablurilor - și se termină cu matrice de selecție, o listă de verificare a cererii de cerere și o listă de verificare a inspecției pe care o puteți reutiliza la următoarea achiziție.
Ce este un panou de corecție cu fibră optică / ODF?
Un panou de corecție cu fibră optică este o unitate de gestionare a fibrelor utilizată pentru a termina, organiza, îmbina, conecta și proteja fibrele optice. Îl veți găsi în camere de telecomunicații, centre de date, rețele de acces FTTH, rețele de întreprindere și cabinete de comunicații.
În limbajul de proiect de zi cu zi-{-, „panou de corecție cu fibră optică”, „panou de corecție cu fibră optică”, „ODF” și „cadru de distribuție optică” sunt adesea folosite în mod interschimbabil. Designul mecanic variază, dar treaba este aceeași: pentru a face mai ușor de gestionat, testat, întreținut și extins conexiunile de fibră. Dacă doriți o defalcare mai completă a punctului în care termenii diverge, această comparație a unuiODF versus un panou de corecțieîn sistemele cu fibră optică este un loc bun de început.

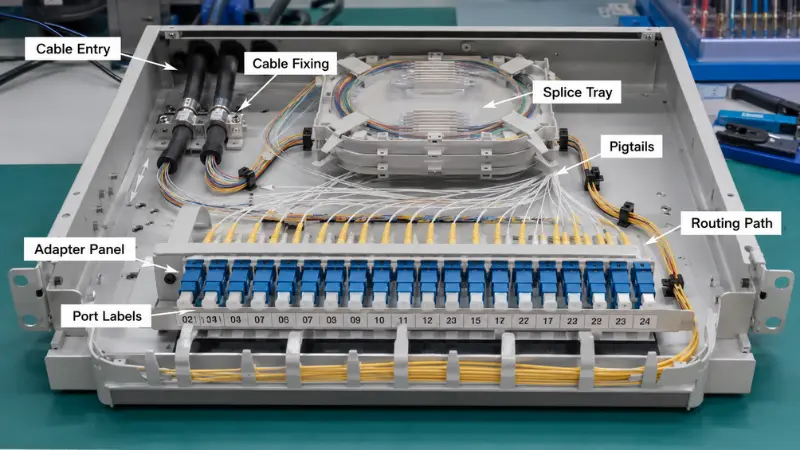

Un panou de corecție tipic din fibră combină mai multe elemente:
- -Panouri adaptoare care susțin cuplele SC, LC, FC sau MPO
- -Tăvi de îmbinare care protejează îmbinările prin fuziune și stochează excesul de fibre
- -Codele de fibră conectate la cablul de intrare
- -Puncte de fixare a cablurilor și porturi de intrare pentru eliberarea tensiunii
- -Căi interne de rutare care mențin raza de curbură
- -O zonă de gestionare a cordonului de corecție în față
- -Etichete de port sau identificare
-
De ce contează alegerea corectă a panoului de corecție cu fibre?
Panoul de corecție reprezintă de obicei o mică parte din bugetul total al rețelei, dar are un efect uriaș asupra calității instalării și a anilor de întreținere ulterior. Un panou care se potrivește locației permite instalatorilor să direcționeze fibrele în mod curat, să protejeze punctele de îmbinare, să controleze stresul la îndoire și să găsească rapid orice port. Unul ales prost creează rutare aglomerată, întreținere incomodă, capacitate blocată și un câmp dezordonat de corecție.
Înainte de a vă angaja la un model, acesta ar trebui să răspundă la trei întrebări clare: poate suporta numărul de fibre de care aveți nevoie acum, îl poate instala și întreține un tehnician fără luptă și poate crește odată cu rețeaua în loc să fie smuls și înlocuit? Dacă orice răspuns este nu, un preț mai mic al autocolantului compensează rareori.
Factori cheie de luat în considerare atunci când alegeți un panou de corecție cu fibră optică

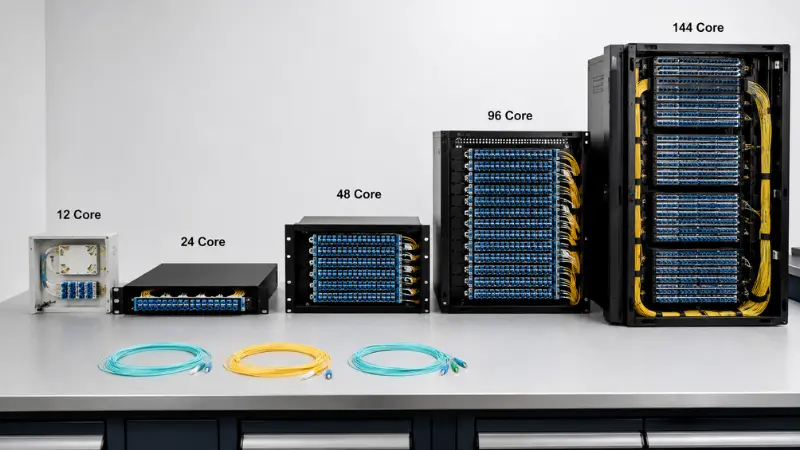

Numărul de fibre și capacitatea portului
Numărul de fibre este primul număr verificat de majoritatea cumpărătorilor. Configurațiile comune ODF rulează 12, 24, 48, 72, 96 și 144 de nuclee. Un punct mic de distribuție FTTH poate fi bine cu o cutie de montare pe perete cu 12- sau 24 de miezuri; o cameră de telecomunicații sau un nucleu de întreprindere aterizează adesea pe panouri de rack cu 24 sau 48 de nuclee; iar centrul de date de înaltă densitate sau punctele backbone împing către 96 sau 144 de nuclee.
Greșeala este să dimensionezi panoul exact la numărul de fibre de astăzi. O regulă practică estefibre curente + capacitate de rezervă + spațiu în rack: luați fibrele pe care le terminați acum, adăugați spațiu liber pentru legăturile pe care le puteți prevedea în mod rezonabil, apoi verificați ce înălțimea suportului dvs. permite de fapt. Dacă un proiect luminează 24 de fibre, dar este probabil ca site-ul să se dubleze, un panou cu 48 de nuclee costă de obicei mult mai puțin decât forța de muncă pentru schimbarea unității mai târziu.
Ca punct de plecare:
- Punct de acces mic - 12 la 24 de nuclee
- Camera standard de telecomunicații - 24 până la 48 de nuclee
- Punct de distribuție mai mare - 72 la 96 de nuclee
- Miezuri de-densitate mare sau de centru de date - 96 și mai sus
Montare pe rack, montare pe perete sau instalare în aer liber

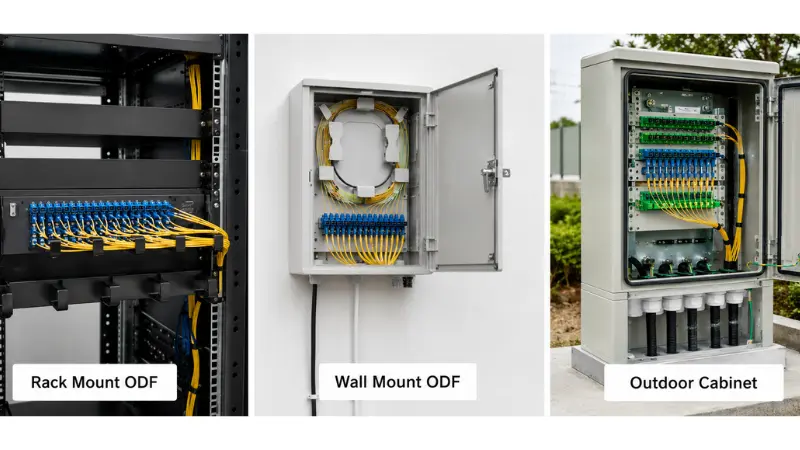

Mediul de instalare, mai mult decât orice altceva, dictează forma panoului. Un panou de corelare din fibră montat în rack de 19-inchi se încadrează perfect în rafturile standard, alături de comutatoare, OLT-uri și echipamente de transmisie, motiv pentru care domină camerele de telecomunicații și centrele de date. Un ODF montat pe perete se potrivește locațiilor fără rack deloc - puncte de acces FTTH, rețele de clădiri mici, puncte de distribuție pe coridoare și sucursale. Un dulap de distribuție de fibre în aer liber este pentru dulapuri stradale și poziții semi-exterior, unde etanșarea, rezistența mecanică și intrarea cablurilor contează mult mai mult decât cât de compactă sau ordonată arată cutia.
Fixați locația înainte de a alege: în interiorul unui rack de 19-inchi, pe un perete, în interiorul unui dulap de telecomunicații, într-un punct de acces exterior sau într-un rând de centru de date de-înaltă densitate. Dacă panoul iese în aer liber, tratați protecția împotriva pătrunderii ca pe o cerință grea, mai degrabă decât ca pe o--să căutați - un rating IP declarat, carcasă rezistentă la UV și glande etanșe adecvate și confirmați-l împotriva modului.cablul dvs. de interior și exterior este instalat.

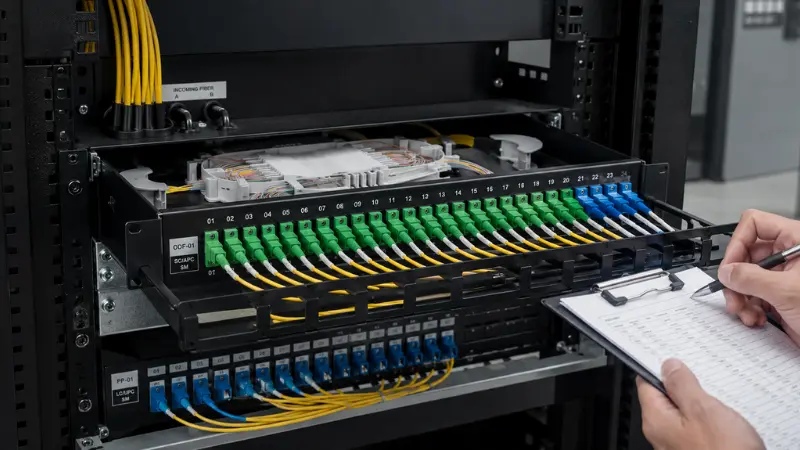

1U, 2U sau mai mare: alegerea înălțimii rack-ului
Pentru panourile de rack, înălțimea este propria decizie și nu doar o funcție a numărului de fibre. Un panou de corecție cu fibră optică de 1U economisește cel mai mult spațiu în rack și este implicit pentru rândurile centrelor de date, dar același 1U care deține confortabil 24 de porturi LC duplex se poate simți înghesuit odată ce încercați să adăugați tăvi de îmbinare și să direcționați cablurile de corecție în față. Trecerea la 2U vă oferă spațiu de lucru: tăvi mai adânci, înfășurare mai ușoară a fibrei slăbite și un câmp de patch frontal care nu vă luptă în timpul mișcărilor, adăugărilor și modificărilor.
O modalitate simplă de a decide: alege 1U când densitatea este prioritatea și panoul este în mare parte corecție pre-terminată; alegeți 2U sau mai mare atunci când același panou trebuie să găzduiască și îmbinare pe câmp, pachete de coadă mai mari sau reconfigurare frecventă. Numărarea doar a porturilor și ignorarea spațiului de care au nevoie acele porturi în spatele și în fața adaptoarelor, este una dintre cele mai frecvente erori de dimensionare.
Tip fix vs tip culisant
Panourile de rack vin în modele fixe și glisante. Un panou de montare pe rack fix este mai simplu, mai rigid și, de obicei, mai ieftin - o alegere rațională în care fibrele sunt fixate o dată și rar atinse din nou. Un panou glisant trage înainte pe șine, astfel încât un tehnician să poată ajunge la tăvile de îmbinare, adaptoarele și rutarea internă fără a demonta nimic.
Compartimentul-este bani reali versus timp real. În site-urile în care porturile sunt reconfigurate des, o tavă glisantă vă permite să lucrați la conexiuni fără a scoate întregul panou din rack, care, pe un cadru ocupat, poate transforma o muncă de jumătate-oră în câteva minute. Pentru o legătură cu atingere redusă-care va rămâne neatinsă ani de zile, panoul fix este cea mai bună valoare. Alegeți glisarea atunci când întreținerea, testarea sau upgrade-urile sunt frecvente; alege fix atunci când nu sunt.
Tip adaptor: SC, LC, FC sau MPO
Adaptorul trebuie să se potrivească deja cu conectorii din rețeaua dvs., așa că aceasta este o decizie pe care o confirmați față de cablu, pigtails și porturile echipamentului, mai degrabă decât să ghiciți.
Adaptoarele SC rămân calul de lucru al accesului FTTH, FTTx și telecom. În PON și FTTH, SC/APC este alegerea obișnuită, deoarece fața de capăt înclinată de 8-grade reflectă lumina parazită înapoi în placare în loc de miez, menținând pierderea de retur scăzută - exact ceea ce au nevoie splitterele optice pasive. SC/UPC apare în alte legături standard unde acel unghi nu este necesar. Lustruirea nu este interschimbabilă: APC se împerechează numai cu APC, iar forțarea unei ferule APC împotriva uneia UPC le dăunează pe ambele. Dacă întrebarea poloneză este nouă pentru tine, mai departe acest explicatordiferențele dintre PC, UPC și APCo expune clar. Pierderea de returnare și pierderea de inserție în sine sunt clasificate subStandarde IEC de interconectare cu fibră optică, care este referința la care ar trebui să urmărească fișa de date a furnizorului dvs.
Adaptoarele LC domină centrele de date și echipamentele de înaltă{0}}densitate, deoarece conectorul LC reprezintă aproximativ jumătate din amprenta SC. Această diferență de dimensiune este esențiala: un panou duplex LC încadrează mult mai multe porturi în același 1U decât un panou SC, ceea ce contează atunci când fiecare unitate de rack este contestată. Cele mai multe porturi de comutator și transceiver - breakouts SFP, SFP+, QSFP - se termină în LC, astfel încât panoul urmează de obicei echipamentul.
Adaptoarele FC, cu cuplajul lor filetat, apar în continuare în unele poziții de telecomunicații, de testare și măsurare sau vechi, unde o conexiune cu șurub{0}}rezistă la vibrații. Panourile adaptoare MPO/MTP sunt din nou o categorie diferită: transportă 8, 12 sau 24 de fibre într-o singură virolă și există pentru a face practic cablarea de înaltă-densitate și pre-terminat, trunchi de alimentare-și-sisteme de casete în centrul de date. Dacă cântăriți opțiunile de densitate pentru o construcție densă, acest ghid practic continuăcomparând LC cu MTP/MPOmerita citit mai intai.
Înainte de a comanda, soluționați câteva lucruri: tipul conectorului (SC, LC, FC, ST, MPO/MTP); lustruire (UPC sau APC); adaptor simplex, duplex sau quad;unic{0}mod sau multimod(acestea nu sunt mixabile pe un link); și dacă panoul este livrat încărcat cu adaptoare și pigtails sau gol. O comandă rapidă a deciziei:
- AlegeSC/APCpentru PON, FTTH și majoritatea distribuției de acces.
- AlegeLC, de obicei duplex, când densitatea portului sau terminarea-partea comutatorului conduce designul.
- AlegeFCnumai acolo unde este specificată o interfață{0}}rezistentă la vibrații.
- AlegeMPO/MTPpentru trunchiuri de coloană vertebrală și cablare pre-terminată de înaltă-densitate.
Panou de corecție încărcat vs descărcat
O întrebare care îi prinde pe cumpărători este dacă sosește panoulîncărcatsaudescărcat. Un panou de corecție din fibră încărcat vine cu adaptoarele montate și, adesea, cu pigtail-uri pre-instalate, astfel încât echipa de teren trebuie doar să îmbine și să coreleze. Un panou de patch-uri din fibră descărcat este un șasiu gol: adăugați singur plăcile adaptoare și pigtails, ceea ce oferă flexibilitate de a amesteca tipurile de conectori sau de a schimba configurația, dar adaugă timp de asamblare la fața locului.
Alegeți un panou încărcat atunci când tipul de conector este fix, volumele sunt repetabile și doriți să minimizați forța de muncă în câmp. Alegeți descărcat atunci când proiectul are încă variabile deschise - diferite tipuri de lustruire pe site-uri, o tranziție între standardele de conector sau dorința de a stoca un șasiu și de a-l popula după cum este necesar. Dacă încă decideți cum se termină acele fibre în primul rând, această comparație aconectori rapidi împotriva îmbinării prin fuziuneeste un însoțitor util. Oricum ar fi, faceți ca furnizorul să declare încărcat sau descărcat în mod explicit pe cotație, deoarece doar „patch panel” nu vă spune ce este în cutie.
Cerința de îmbinare și designul tăvii de îmbinare
Unele panouri corecţionează numai cabluri pre-terminate; alții trebuie să îmbine fibra de intrare. Dacă cablul optic trebuie să fie fuzionat la pigtails la fața locului, panoul are nevoie de suficiente tăvi de îmbinare, manșoane de îmbinare și spațiu de depozitare pentru a înfăşura fibra fără îndoituri strânse. Un cablu de exterior cu tub liber, de exemplu, aduce tuburi tampon lungi care au nevoie de unde să se așeze, astfel încât o tavă care este bună pentru un cablu de interior ordonat poate fi copleșită pe teren.
Capacitatea tăvii este detaliul pe care oamenii îl opresc. O singură tavă deține de obicei un număr fix de îmbinări și manșoane de protecție; depășește-l și tehnicienii încep să stivuească fibre, ceea ce face ca întreținerea ulterioară să fie mizerabilă și riscă chiar îmbinările pe care încerci să le protejezi. Confirmați câte fibre vor fi îmbinate, că există suficiente tăvi pentru ele cu puțină rezervă, indiferent dacăcozisunt incluse sau comandate separat și că tava poate fi încă accesată după ce panoul este plin. Dacă doriți un fundal pe unirea în sine, această prezentare generală explicăscopul îmbinării prin fuziune.
Pentru cablarea pre-terminată, tăvile de îmbinare pot fi inutile, iar focalizarea se schimbă pe plăcile adaptoare, fixarea cablurilor și direcționarea cordonului de corelare lateral-față.
Intrarea cablului, dirijarea și raza de curbură
Destul de porturi nu este același lucru cu o bună gestionare a fibrelor. De asemenea, panoul trebuie să lase cablurile și cordonurile de corecție să intre, să direcționeze și să iasă fără luptă. Verificați mai întâi direcția de intrare față de locație - unele panouri iau cablul din spate, altele din lateral sau de sus, iar dulapurile exterioare au nevoie de presetupe etanșe. Panourile de rack ar trebui să vă ofere un punct de fixare și o reducere a tensiunii, astfel încât greutatea cablului de intrare să nu tragă niciodată de îmbinări.
În interior, fibrele au nevoie de o cale liberă, iar cablurile de corecție nu ar trebui să blocheze accesul la adaptoare sau tăvi. De asemenea, ruta trebuie să respecte raza de îndoire: îndoirea fibrei mai strânsă decât minimul său nominal crește pierderea de inserție și, în timp, poate sparge sticla. În loc să vă încredeți într-un număr pe care l-ați citit undeva, urmați fibrele insensibile de - curbură-raza minimă de îndoire specificată de producătorul cablului și conectorului definite înITU-T G.657recomandarea tolerează o rutare mai strictă, dar foaia de specificații, nu presupunerile, este autoritatea. Un panou care se descurcă bine vă oferă puncte de fixare, rutare internă lină, spațiu de stocare slăbit, o separare curată între cablul de intrare șicordoane de corecție, și spațiu pentru a pune mâna pentru întreținere.
Etichetarea și extinderea viitoare
Etichetarea este ignorată la achiziție și apoi devine critică prima dată când cineva trebuie să urmărească un circuit sub presiune. Identificarea clară a portului este ceea ce permite unui tehnician să testeze o conexiune, să izoleze o defecțiune și să evite tragerea de cordonul de corecție greșit -, iar pe un cadru mare, etichetarea slabă adaugă timp la fiecare apel de întreținere și creează un risc real de a deconecta un serviciu live.
Expansiunea este cealaltă jumătate. Dacă fiecare port este folosit în prima zi, următoarea solicitare de service înseamnă un alt panou, mai mult spațiu în rack și mai multă cablare. Lăsând poziții de rezervă ale adaptorului sau alegerea unui panou cu plăci adaptoare modulare, este mult mai ușor să adăugați capacitate sau să schimbați tipurile de conector în timpul unui upgrade, în loc să o luați de la capăt.
Tipuri de panouri de corelare cu fibră optică comparate
| Tip panou de corecție | Cel mai bun pentru | Avantajul principal | Notă de selecție |
|---|---|---|---|
| Panou fix de montare pe rack | Camere standard de telecomunicații și rafturi pentru echipamente | Simplu, rigid și rentabil- | Bine acolo unde accesul este rar |
| Panou glisant pentru montare pe rack | Centre de date și camere de telecomunicații aglomerate | Acces frontal la tăvi fără dezafare | Merită pentru mișcări și schimbări frecvente |
| ODF de montare pe perete | Acces FTTH, LAN mic și distribuție de clădiri | Economisește spațiu pe rack | Verificați direcția de intrare și capacitatea de îmbinare |
| Dulap de distributie exterior | Dulapuri stradale si acces exterior | Protecția mediului | Urmărește evaluarea IP, rezistența și glande sigilate |
| Panou de înaltă{0}}densitate MPO | Centru de date și cablare backbone | Cele mai multe fibre pe unitate de rack | Pentru portbagaj pre-terminat-și-sisteme de casete |
Ghid de selecție rapidă: ce ODF ar trebui să alegeți?
Factorii de mai sus interacționează, așa că iată o vizualizare condensată care mapează scenariile comune ale proiectelor la o valoare implicită sensibilă. Tratează-l ca pe un punct de plecare și adaptează-ți propriul spațiu de rack și interfețele echipamentelor.
| Scenariul proiectului | Panoul recomandat | Adaptor | Îmbinare | Note |
|---|---|---|---|---|
| Punct de acces FTTH mic | ODF montat pe perete, 12–24 miez | SC/APC | Da | Compact; etichetare ușoară a abonaților |
| Enterprise LAN / cameră standard de telecomunicații | Rack de 19 inchi ODF, 24–48 miez | SC sau LC | Adesea | Potriviți adaptorul cu partea echipamentului |
| Rândul centrului de date | Panou 1U LC sau MPO | LC duplex sau MPO/MTP | De obicei nu | densitate mare; cablare pre-terminată |
| Cameră telecom cu cablu exterior | Rack ODF, 48 de nuclee și mai mult, 2U dacă este necesar | SC sau LC | Da | Tăvi, fixare cablu și depozitare slăbită |
| Punct de acces exterior | Dulap de distributie exterior | SC/APC | Da | Evaluare IP, rezistență UV, glande sigilate |
Exemple practice de selecție
Exemplul 1: Punct de distribuție FTTH mic
Imaginați-vă un punct de distribuție de la marginea trotuarului sau de la subsol care alimentează un grup de abonați de la un PON. Cablurile de piață și de distribuție intră, fibrele sunt îmbinate cu pigtails, iar liniile de abonat se reparează. Aici este de obicei suficient un ODF de montare pe perete de 12 sau 24 de nuclee, echipat cu adaptoare SC/APC pentru a menține pierderea de retur scăzută pentru alimentarea splitterului. Constrângerile care mușcă sunt fizice: spațiu limitat pe perete, un cablu de prelevare care necesită o reducere adecvată a tensiunii și o etichetare suficient de clară încât următorul tehnician să poată găsi abonatul potrivit fără a urmări fiecare fibră. Confirmați că caseta are o tavă de îmbinare dimensionată pentru numărare și căSplitter PLChrănirea acestuia este contabilizată în bugetul de fibre. Pentru lista mai largă de piese pe o construcție PON, aceastaGhid de achiziție a componentelor pasive FTTHeste o referință utilă.
Exemplul 2: Instalarea în rack 1U al centrului de date
Într-un rând de centru de date, spațiul în rack este limitat și regulile de densitate a porturilor. Panoul este aproape întotdeauna de 19 inchi, 1U acolo unde este posibil, populat cuAdaptoare LC duplexsau MPO/MTP pentru cablarea trunchiului-și-pentru casete. Cele mai multe legături sunt pre-terminate, așa că îmbinarea este rară, iar accentul se mută către un câmp curat de corespondență frontală, etichetare precisă și un aspect modular care vă permite să adăugați casete mai târziu. Un panou glisant de 1U își câștigă locul aici: atunci când un tehnician trebuie să re-repare un rând activ, tragerea panoului înainte bate lucrul orb în spatele adaptoarelor. Nu măriți numai după numărul de porturi - verificați dacă există suficient spațiu pentru a îmbrăca cordoanele de corecție în fața unui panou complet încărcat.
Exemplul 3: Cameră de telecomunicații cu cerință de îmbinare
Când cablul optic în aer liber aterizează într-o cameră de telecomunicații și trebuie să fie îmbinat la pigtails, un ODF montat în rack cu tăvi de îmbinare adecvate este instrumentul potrivit. Cablul are nevoie de fixare și de detensionare la intrare, împământare pentru orice element de rezistență metalic dacă designul cablului necesită acest lucru, protecție pentru îmbinări și suficient spațiu de depozitare pentru a întinde slăbirea fără coturi strânse. Capacitatea aici este de obicei de 24, 48 de nuclee sau mai mult, cu adaptoare SC sau LC alese pentru a se potrivi cu transmisia sau interfața OLT și intrarea din spate sau laterală pentru a se potrivi cu aspectul rack-ului. Dacă numărul sau frecvența de întreținere este mare, trecerea de la 1U la 2U se plătește de la sine în camera de lucru. Un panou încărcat - adaptoare și pigtails pre-montate, într-unCutie cu 24 de miezuri cu o tavă de îmbinareconstruirea stilului - scurtează munca de teren; un șasiu descărcat îl schimbă pentru flexibilitate.
Greșeli frecvente de evitat
Alegerea numai după numărul de fibre
Un panou cu 48 de nuclee nu este automat mai bun decât unul cu 24 de nuclee. Dacă ruta internă este înghesuită sau tăvile sunt greu de atins, numărul mai mare îți cumpără doar o instalare mai dificilă. Capacitatea de cântărire împreună cu înălțimea rack-ului, tipul adaptorului, spațiul în tavă și rutarea.
Ignorarea accesului la întreținere
Unele panouri par compacte și se dovedesc a fi mizerabil la întreținere odată ce sunt montate. Dacă spațiul frontal este strâns, un panou fix îngreunează fiecare schimbare viitoare; unde legăturile sunt reconfigurate des, tipul glisant economisește de obicei mai mult decât costă.
Amestecarea tipurilor de conector fără un plan
SC, LC, FC și MPO nu sunt interschimbabile, precum și lustruirile APC și UPC. Confirmați conectorul și lustruirea folosită de cablu, coadă, transceiver, OLT, comutator sau echipament de transmisie înainte de a comanda, sau veți deține un panou care nu se poate împerechea cu rețeaua.
Uitând extinderea viitoare
Un panou complet ocupat în prima zi este o problemă amânată, nu evitată. Rezervați porturi de rezervă sau alegeți un design modular atunci când rețeaua este probabil să se dezvolte.
Cu vedere la direcția de intrare a cablurilor
Dacă intrarea nu se potrivește cu site-ul - din spate, lateral, de sus sau de jos -, instalarea devine dezordonată și eșantionarea stresului ajunge rareori acolo unde aveți nevoie. Confirmați direcția față de raftul sau aspectul peretelui în față.
Ce să-i spuneți furnizorului înainte de a solicita o ofertă
O cotație exactă depinde de câteva detalii. Trimiteți-le și un furnizor poate recomanda panoul potrivit în loc să utilizeze implicit cel mai ieftin model standard:
- Aplicație - FTTH, centru de date, cameră de telecomunicații, LAN de întreprindere sau cabinet în aer liber
- Tip de instalare - montare pe rack, montare pe perete sau în aer liber
- Dimensiunea rackului de - 19-inchi și 1U, 2U sau înălțime personalizată
- Număr de fibre - 12, 24, 48, 72, 96, 144 sau altele
- Tip adaptor - SC, LC, FC, ST, MPO/MTP
- Poloneză - UPC sau APC
- Tip de fibră - mono-mod sau multimod
- Îmbinarea - cu sau fără tăvi de îmbinare
- Panou încărcat sau descărcat
- Direcția de intrare a cablului
- Cerințe pentru coadă și cordon de corecție
- Nevoile de etichetare și ambalare
- Expansiune viitoare așteptată
Lista de verificare a inspecției: Verificarea panoului la sosire
Odată ce sosesc panourile, o verificare rapidă la intrare salvează durerea la fața locului. Dincolo de numărul evident, confirmați detaliile pe care furnizorii le taie ocazional pentru a atinge un preț:
- Numărul și tipul adaptorului se potrivesc cu comanda, iar lustruirea (APC sau UPC) este corectă
- Dacă sunt încărcate, pigtail-urile sunt conectorul potrivit, lungimea și tipul de fibră și sunt așezate curat
- Tăvile de îmbinare sunt prezente în numărul convenit, cu manșoane și capacitate de slăbire
- Materialul carcasei și finisajul se potrivesc cu specificațiile - pentru unitățile exterioare, verificați etanșarea și clasificarea IP
- Presetupe, trusa de montare, etichetele și pachetul de accesorii sunt toate în cutie
- Datele de testare privind pierderea prin inserție și pierderea returnării sunt furnizate acolo unde au fost promise
Dacă versiunea include echipamente de terminare în același rack, această explicație continuăinstalarea unui panou de corecție și comutatoracoperă secvența de pe site-ul-.
Întrebări frecvente
Î: Care este diferența dintre un ODF și un panou de corecție din fibră?
R: Un ODF, sau cadru de distribuție optică, este sistemul mai larg de gestionare a fibrei pentru terminare, îmbinare, corecție și stocare, în timp ce un panou de corecție cu fibră este de obicei unitatea montată pe rack- sau pe perete-care efectuează o conexiune și o activitate similară de gestionare. Funcțiile lor se suprapun atât de mult încât termenii sunt adesea folosiți împreună, iar la un număr scăzut de fibre, distincția dispare în mare măsură.
Î: Ar trebui să cumpăr un panou de corecție cu fibră încărcat sau descărcat?
R: Un panou încărcat este livrat cu adaptoare, și adesea pigtails, montate, ceea ce minimizează munca pe teren atunci când tipul de conector este fix și volumele sunt repetabile. Un panou descărcat este un șasiu gol pe care îl populați singur, ceea ce este mai bine atunci când tipurile de conector variază de la un site la altul sau dacă doriți să stocați un șasiu și să îl configurați mai târziu. Indiferent ce alegeți, solicitați furnizorului să o menționeze pe cotație.
Î: Cum aleg între un panou de corecție cu fibră 1U și 2U?
R: Alegeți 1U când spațiul în rack este redus și munca este în mare parte corecție pre-terminată. Treceți la 2U când același panou trebuie să dețină și tăvi de îmbinare, pachete mai mari de coadă de porc sau reconfigurare frecventă - înălțimea suplimentară cumpără spațiu de lucru în spatele și în fața adaptoarelor. Nu dimensionați numai după numărul de porturi.
Î: Ar trebui să aleg SC/APC sau LC/UPC?
R: Folosiți SC/APC pentru PON, FTTH și majoritatea distribuției de acces, unde lustruirea unghiulară menține pierderea de returnare scăzută. Utilizați LC/UPC atunci când densitatea portului sau terminarea comutatorului- și transceiver-determină designul. Factorul decisiv este conectorul pe care îl folosesc deja cablul și echipamentul existent; panoul ar trebui să-l urmeze.
Î: Câte porturi ar trebui să aibă un panou de corecție cu fibră?
R: Potriviți legăturile curente și lăsați spațiul liber. Site-urile mici sunt adesea bine cu 12 sau 24 de porturi; Camerele de telecomunicații și centrele de date au nevoie de obicei de panouri cu densitate de 48, 96 sau mai mare-. O regulă utilă este fibrele actuale plus capacitatea de rezervă realistă, verificată în raport cu spațiul de rack pe care îl aveți de fapt.
Î: Când am nevoie de un panou de corecție cu fibre glisante?
R: Alegeți glisarea atunci când tehnicienii au nevoie de acces regulat la tăvile de îmbinare, rutarea internă și rafturile adaptoare - cu mișcări frecvente, adăugări, modificări, testare sau upgrade-uri planificate. Pentru link-urile care stau neatins de ani de zile, un panou fix este valoarea mai bună.
Î: Toate panourile de corecție din fibră au nevoie de tăvi de îmbinare?
R: Nu. Este posibil ca cablurile pre-terminate să nu aibă nevoie deloc de tăvi. Îmbinarea prin fuziune în câmp se realizează, iar apoi panoul trebuie să transporte suficiente tăvi, manșoane și spațiu de depozitare liber pentru numărul de fibre, cu puțină rezervă.
Î: Un panou de corecție MPO este potrivit pentru FTTH obișnuit?
A: De obicei nu. MPO/MTP există pentru cablarea centrală și a centrelor de date de-densitate mare și pre-terminată. Un punct de acces FTTH tipic este mai bine deservit de un ODF cu montare pe perete SC/APC; MPO adaugă costuri și complexitate de care accesul PON are rareori nevoie.
Î: Care este diferența dintre un ODF și o cutie de terminare a fibrei?
R: O cutie de terminare a fibrei este în general o carcasă mai mică pentru terminarea și protejarea unui număr limitat de fibre, adesea la marginea de acces, în timp ce un ODF sau un panou de corecție este construit pentru o densitate mai mare și corecție continuă într-un rack sau cadru. Linia se estompează la un număr mic, în cazul în care un ODF montat pe perete și o cutie de distribuție se suprapun în practică.
Concluzie
Panoul de corecție cu fibră optică potrivită se potrivește cu mult mai mult decât un număr de fibre. Se potrivește mediului de instalare, conectorului și lustruiți rețeaua dvs. deja folosită, metoda de îmbinare, intrarea cablului, spațiul de rutare, modul în care va fi întreținut și spațiul pe care îl lasă să crească. Un mic site FTTH este bine deservit de un ODF compact de montare pe perete; un centru de date se înclină spre un panou LC sau MPO cu densitate mare-; o cameră de telecomunicații care utilizează cablul în aer liber dorește, de obicei, un rack ODF cu tăvi adecvate și gestionarea cablurilor.
Definiți mediul și parametrii cheie înainte de a comanda, partajați-i furnizorului și verificați panoul cu ei la sosire. Această disciplină este cea care produce un panou care este mai ușor de instalat, mai ușor de întreținut și de încredere pe toată durata de viață a rețelei.
