Scris pentru instalatorii de rețea și echipele de achiziții și verificat față de standardul actual de interfață MPO (IEC 61754-7) și metodele de polaritate TIA-568.3, astfel încât să puteți verifica punctele tehnice mai degrabă decât să le acceptați cu credință.
Un adaptor MPO arată ca un simplu cuplaj din plastic, dar în interiorul unei legături de fibră de{0}}densitate mare, face o lucrare critică: ține doi conectori MPO cu mai multe-fibre față în față, astfel încât fiecare miez de fibră să se alinieze cu partenerul său în același moment. Într-un centru de date în care un singur panou 1U poate transporta sute de fibre, un adaptor de polaritate-nealiniat sau greșit este diferența dintre o legătură curată și ore de urmărire a unei conexiuni care arată bine, dar nu trece lumina.
Acest ghid explică ce este un adaptor MPO, cum funcționează de fapt, tipurile pe care le veți întâlni pe o foaie de date (polaritate, număr de fibre, sex și carcasă) și un mod-cu-pas cu pas de a-l alege pe cel potrivit. Acolo unde contează, indică standardele de interfață și polaritate, astfel încât să puteți confirma o parte în loc să ghiciți.
Ce este un adaptor MPO?
Un adaptor MPO, uneori scris ca adaptor MPO/MTP, este un dispozitiv de cuplare de fibră optică construit pentru conectori MPO cu mai multe-fibră. Primește câte un conector din fiecare parte și le ține în orientarea corectă, astfel încât un rând întreg de fibre, fie că sunt 8, 12, 16 sau 24 dintre ele, se potrivesc împreună printr-o interfață compactă.
Spre deosebire de aadaptor LC cu o singură fibră{0}, care cuplează doar două fibre, un adaptor MPO gestionează o întreagă matrice, uneori două rânduri stivuite. Acesta este ceea ce îl face coloana vertebrală a corecțiilor de-înaltă densitate, unde spațiul în rack, fluxul de aer și rutarea cablurilor sunt toate sub presiune.

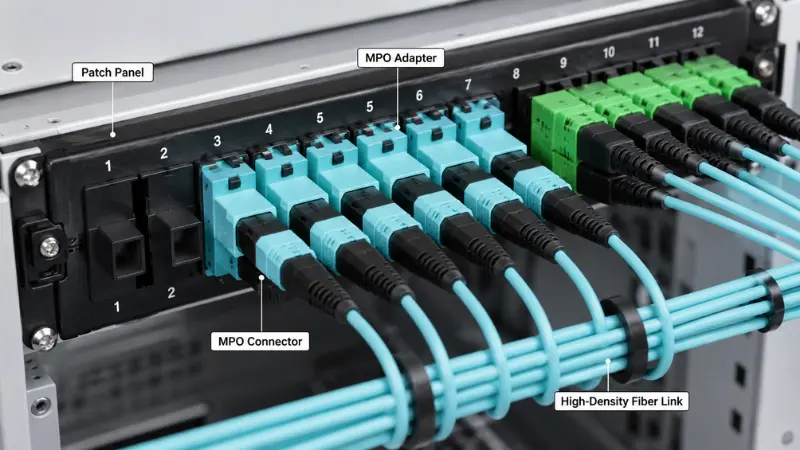

Veți găsi, de obicei, adaptoare MPO în panourile de corelare și casete MPO ale centrelor de date, cablarea coloană și trunchi, cadre de distribuție optică și proiecte de migrare care mută legăturile duplex 40G, 100G sau 400G către optica paralelă.
Adaptor MPO vs conector MPO
Cei doi termeni călătoresc împreună, dar nu sunt aceeași parte. Conectorul este pe cablu; adaptorul este in panou.
| Articol | Adaptor MPO | Conector MPO |
|---|---|---|
| Funcția principală | Cuplează și aliniază doi conectori MPO | Termină un rând de fibre optice |
| Unde stă | Montat într-un panou, casetă sau placă adaptoare | Atașat la capătul unui portbagaj sau al unui cablu de corecție |
| Lucru cheie | Menține ambii conectori în orientarea corectă | Transportă fibrele și se împerechează cu conectorul opus |
| Ce trebuie verificat | Polaritatea, orientarea cheii, stilul carcasei, numărul de fibre | Numărul de fibre, sexul, gradul virolei, lustruirea, pierderea de inserție |
Pe scurt, celconector MPOeste partea atașată la cablu, în timp ce adaptorul este partea din panou care permite a doi conectori să se cupleze corect.
Cum funcționează un adaptor MPO?
Un adaptor MPO este un ghid mecanic, nu o componentă optică. De obicei, nu conține fibre proprii. Când împingeți un conector din fiecare parte, carcasa adaptorului fixează orientarea acestora și menține poziția corectă de împerechere, astfel încât cele două virole să se poată întâlni drept.
Carcasă, cheie și știfturi de ghidare
Fiecare conector MPO folosește o ferulă dreptunghiulară cu mai multe-fibră (MT) cu o cheie mică pe o parte a corpului. Deschiderea adaptorului este modelată în funcție de cheia respectivă, astfel încât un conector se așează doar într-un singur sens. Alinierea fină, totuși, vine de la însuși férule. Într-o pereche corectă, un conector este prins, adică tată cu doi știfturi de ghidare, iar celălalt este fără fixare, adică mamă cu două găuri de ghidare. Știfturile alunecă în găuri și înregistrează cele două manșoane la interval de microni. TheDimensiunile interfeței MPOcare definesc acest știft și geometria-găurilor de ghidare pentru mufele tată și mamă sunt stabilite în IEC 61754-7, motiv pentru care conectorii și adaptoarele conforme de la diferiți producători se pot interconecta.
Genul conectorului nu este opțional
Deoarece alinierea depinde de pinii așezați în găuri, un punct de cuplare care funcționează are nevoie de exact un conector tată și unul mamă. Doi bărbați nu se vor așeza, deoarece nu există găuri pentru a lua știfturile, iar forțarea acestora poate deteriora fețele de capăt. Două femele nu au ce să le alinieze deloc. Așa că, înainte de a comanda, urmăriți genul de-a lungul întregii legături: dacă portbagajul dvs. este de sex feminin, caseta sau cordonul de corecție de pe cealaltă parte trebuie să aducă știfturile. Adaptorul nu poate remedia o nepotrivire de gen; tine doar orice ii dai.
Polaritatea adaptorului MPO și orientarea cheii explicate
Polaritatea este partea a lucrării MPO care produce cele mai multe erori de câmp, deoarece piesele se pot potrivi mecanic în timp ce calea optică este greșită. Într-o legătură duplex, o fibră transmite, iar cealaltă primește. Într-un MPO cu mai multe-fibră care transmite-și-relația de recepție trebuie să supraviețuiască fiecărui trunchi, casetă și cablu de corecție din canal, astfel încât polaritatea este o proprietate a întregii legături, nu a unui singur adaptor.
Tip A, Tip B și Tip C
TIA-568.3 descrie trei tipuri de polaritate de matrice. Ele diferă în modul în care fibrele sunt mapate cap la cap și în modul în care sunt conectați conectorii.
| Tip | Maparea fibrelor (unde aterizează poziția 1) | Orientare cheie | Unde se potrivește |
|---|---|---|---|
| Tip A (drept) | Poziția 1 până la poziția 1 | Tasta-sus până la tasta-jos | Cablare structurată bazată pe casete-; canalul are nevoie de un cablu de corecție răsturnat |
| Tip B (inversat) | Poziția 1 până la poziția 12 | Tasta-în sus la tastă-în sus | Alegerea comună pentru optica paralelă directă; aceleași cordoane de corecție funcționează la ambele capete |
| Tip C (pereche-întorsă) | Poziția 1 până la poziția 2, în perechi schimbate | Tasta-sus până la tasta-jos | Unele sisteme duplex MPO-la-LC |
Toate trei sunt valide și conforme cu standardele-și toate trei ating același obiectiv de a transmite la un capăt pentru a primi pe celălalt. Problema este că nu sunt interoperabile dacă le amestecați. Alegeți o metodă pentru întreaga instalare și păstrați-o consecventă, deoareceMetode de polaritate TIA-568.3sunt interschimbabile ca rezultat, dar nu atunci când sunt combinate în același canal.
Tasta de citire-sus și tasta-jos
Tasta-în sus înseamnă că fila cheie a conectorului este orientată în sus; tasta-jos înseamnă că indică în jos. Cu cheia în sus și capătul cu fața spre tine, poziția 1 se află în extrema stângă. Indiferent dacă doi conectori împerecheați se întâlnesc cheie-sus la tastă-jos sau tastă-sus până la tastă-sus este exact ceea ce decide o mapare dreaptă față de o mapare inversată, astfel încât pe o foaie de date relația cheie este un indiciu direct asupra tipului de polaritate. O capcană merită semnalată: inversarea pozițiilor inversează și fața înclinată a capătuluiConectori APC monomod, deci Tipul B este de obicei o convenție multimodală, plată-poloneză. Dacă lucrați cu APC, confirmați lustruirea și unghiul înainte de a presupune o metodă.
Adaptor MPO vs MTP: sunt aceleași?
Veți vedea adesea piese etichetate MPO/MTP și vă veți întreba dacă cumpărați două lucruri diferite. MTP este o marcă înregistrată a US Conec pentru propriul conector MPO îmbunătățit, construit pentru toleranțe mai strânse, cu o virolă plutitoare și o clemă metalică. Prin definiție anConectorul MTP este pe deplin compatibil cu standardul MPO, deci MTP și MPO generic se interacționează. În mod clar, fiecare MTP este un MPO, dar nu fiecare MPO este un MTP.
Pentru un adaptor, aceasta înseamnă că un adaptor MPO de calitate va cupla conectorii MTP și generici MPO deopotrivă; diferențele practice în ceea ce privește consistența pierderilor și durabilitatea-ciclului de împerechere trăiesc mai ales în conector, nu în cuplaj. Când o specificație de proiect spune MTP, merită să verificați dacă clientul se referă la marca US Conec în mod specific sau dacă folosește cuvântul în mod liber pentru orice MPO, deoarece acea distincție unică modifică prețul și sursa. Pentru o comparație mai profundă, consultațighid pentru fibra MPO și MTP.
Tipuri de adaptoare MPO
După numărul de fibre: 8, 12, 16 și 24
Potriviți adaptorul la formatul conectorului și la aplicație. Numărări frecvente și unde apar:
- 8 și 12 fibre:40G-SR4 și 100G-SR4 folosesc 8 fibre, adesea găzduite într-un MPO cu 12-fibre; singlemode 400G-DR4 folosește, de asemenea, 8 fibre într-un MPO-12.
- 16 fibre:Variantele 400G-SR8 și 800G utilizează 16 fibre, cu 8 de transmisie și 8 de recepție, într-un MPO-16.
- 24 fibre:un format cu două-rânduri pentru o densitate foarte mare și unele legături vechi 100G-SR10.
Un MPO-12 și un MPO-16 nu sunt interschimbabile. Ele diferă în lățimea virolei și cheia, astfel încât deschiderea adaptorului diferă și ele. Confirmați numărul atât pe conector, cât și pe panou înainte de a cumpăra.Adaptoare MTP/MPO de mai multe-numărărisunt disponibile pentru a simplifica stocarea, dar adaptorul trebuie să se potrivească cu conectorul pe care îl utilizați de fapt.
Monomod vs multimod
Adaptoarele MPO vin pentru ambele. Modul unic (OS2) se potrivește cu o rază mai lungă de acoperire și bugete de pierderi mai strânse, în timp ce multimodul (OM3, OM4, OM5) domină legăturile de -rază scurtă, de mare-viteză din centrul de date. Tipul de fibră determină lustruirea conectorului și gradul de performanță și adesea culoarea carcasei. Dacă încă vă decideți pe care să implementați, prezentarea noastră de ansamblufibră monomodă versus fibră multimodalăstabilește avantajele-.
Cod de culoare și carcasă
Culoarea este un prim indiciu util. Aqua semnalează de obicei OM3 sau OM4, violetul magenta sau erika semnalează adesea OM4, verde lime semnalează OM5, iar albastru sau verde este obișnuit pentru singlemode. Este un indiciu, totuși, nu o garanție, deoarece producătorii variază, iar alegerea UPC-versus-APC afectează și culoarea caroseriei. Citiți fișa tehnică pentru tipul, polaritatea și calitatea fibrei, în loc să cumpărați doar culoarea carcasei. Dacă decizia dvs. de culoare depinde cu adevărat de sticlă, atunciFamilia multimod de la OM1 la OM5explică modul în care notele se corelează cu aplicațiile.
Flanșat vs fără flanșă
Aceasta este o decizie-potrivită mai mult decât una de performanță.
| Aspect | Flanșată | Fără flanșe |
|---|---|---|
| Montare | Șurub-fixat pe un panou metalic | Înregistrați-clip, instrument-mai puțin |
| Cel mai bine când | S-au rezolvat ODF sau panouri de corecție, manevrare mai grea, corecție frecventă{0} | Panouri și casete modulare de-înaltă densitate, asamblare rapidă |
| Schimb{0}} | Prindere mai puternică, montare mai lent | Rapid de montat, reținerea se bazează pe decupajul panoului |
Dacă adaptorul locuiește într-un cadru metalic fix care este manipulat des, cu flanșă este alegerea mai sigură. Dacă împachetați un panou modular dens și doriți un asamblare mai puțin de instrumente-, de obicei, fără flanșe câștigă.
Unde sunt folosite adaptoarele MPO?
Mai degrabă decât să enumerați aplicațiile, vă ajută să priviți punctul de conectare și nota de selecție pentru fiecare.
Centre de date.Adaptoarele MPO sunt amplasate în panourile de corecție, pe spatele casetei și la îmbinările trunchi-la-trunchi. O cale obișnuită rulează un număr mare-Trunchi MPO sau cablu de corecțiepe un panou, apoi îl sparge prin casete la porturile duplex LC. Nota de selecție: potriviți tipul de polaritate a casetei și orientarea tastei, sau întreruperea nu va păstra transmisia și recepția.
Telecom și ODF.În cadrele de distribuție optică și rutarea-la biroului central, MPO consolidează multe fibre în panouri compacte. Dacă alegeți între stiluri de cadru, comparația noastrăODF versus panou de corecțieacoperă acolo unde se potrivește fiecare.
Casete și breakout.Multe casete folosesc adaptoare MPO în spate și LC în față, transformând un portbagaj în porturi de corecție duplex. Pentru implementări mixte, consultațiLC versus MTP/MPO pentru densitate mare, și unde an
8-core SC-la MTP/MPO breakoutare sens.
Migrare{0}}de mare viteză.Trecând de la optica duplex la optica paralelă, cablarea MPO simplifică stratul fizic. 400G{-SR8, de exemplu, rulează16 fibre peste un MPO-16conform IEEE 802.3. Dacă faceți mai întâi un pas de 100G, nostru
Ghid de cablare 100Gparcurge opțiunile.
Beneficiile dintr-o privire
| Beneficia | Ce înseamnă în practică |
|---|---|
| Densitate mai mare | O interfață MPO transportă 8 până la 24 de fibre, reducând numărul de cuple și adaptoare din rack |
| Management mai curat | Mai puține puncte de conectare înseamnă mai puțină congestie și un flux de aer mai bun |
| Instalare mai rapidă | Trunchiuri și casete pre-terminate peste-lustruire și îmbinare |
| Upgrade-uri mai ușoare | O coloană principală MPO planificată poate rea{0}}acasa la casete, breakout-uri sau optica paralelă directă mai târziu |
| Viteză mare-gata | O potrivire nativă pentru transceiver-uri paralele 40G, 100G și 400G |
Cum să alegi un adaptor MPO: un cadru în 6 pași?
În loc să alegeți după formă, lucrați pe canal în ordine:
- Confirmați tipul linkului.Este o legătură directă MPO-la-MPO sau casete de alimentare cu trunchi MPO care se îndreaptă către LC?
- Confirmați interfața transceiver-ului.Rețineți numărul de fibre și conectorul, de exemplu 100G-SR4 la 8 fibre sau 400G-SR8 la 16 fibre și adesea APC.
- Confirmați numărul de fibre ale trunchiului.MPO-8, 12, 16 sau 24; adaptorul trebuie să se potrivească cu el.
- Confirmați caseta versus direct.Casetele stabilesc maparea polarității pentru dvs. O legătură directă împinge polaritatea pe portbagaj și cablurile de corecție, astfel încât să purtați singur responsabilitatea.
- Confirmați orientarea cheii și locația.Tastați-sus la tastă-jos sau tastați-sus până la tast-sus pentru metoda dvs. și cu flanșă sau fără flanșă pentru panoul dvs.
- Confirmați bugetul de pierdere și curățenia.Alegeți gradul de inserare-pierdere de care bugetul dvs. de linkuri are nevoie și planificați să inspectați și să curățați înainte de împerechere.
Dacă pașii de la 1 la 5 vă lasă mai mult de un număr de stocuri, un adaptor de mai multe-formate poate simplifica raftul, dar numai după ce acești pași sunt de fapt rezolvați.
Exemplu: Alegerea unui adaptor pentru un panou de corecție a centrului de date
Să presupunem că aterizați un trunchi OM4 MPO de 24-fibră pe un panou 1U și îl transformați în LC duplex pentru comutatoare 100G-SR4. Conectorii portbagajului sunt de sex feminin, iar conectorii casetei MPO sunt de sex masculin, așa că un adaptor MPO standard îi împerechează fără nicio ciocnire de gen. Ați standardizat metoda B, astfel încât casetele și portbagajul sunt de tip B, iar conectorii îndeplinesc cheie-până la cheie-sus; adaptorul trebuie pur și simplu să accepte acea orientare și formatul-de numărare a fibrelor pe care îl folosește caseta. Alegeți adaptoare fără flanșe, deoarece panoul are un design dens-, carcasă acvatică pentru că fibra este OM4 și un grad redus de pierderi, deoarece canalul cheltuiește deja bugetul pentru două casete. Înainte de a aplica petice, inspectați fiecare manșon. Nimic din toate acestea nu este exotic, dar sări peste verificarea polarității și întregul panou transmite liniștit în transmisie.
Lista de verificare pentru specificațiile adaptorului MPO pentru RFQ
Când trimiteți o cerere de ofertă, oferiți furnizorului aceste detalii, astfel încât piesa potrivită să fie expediată prima dată:
- Număr de fibre: 8F, 12F, 16F sau 24F
- Tip de fibră: monomod (OS2) sau multimod (OM3, OM4, OM5)
- Tip de polaritate: A, B sau C
- Orientarea tastei: tasta-sus la tastă-jos sau tasta-sus până la tastă-sus
- Genul conectorului folosit în link
- Carcasă: cu flanșă sau fără flanșe
- Culoarea și materialul carcasei
- Interval de temperatură de funcționare
- Inserare-gradul de pierdere sau link-ţintă de buget
- Compatibilitate capace de praf și plăci adaptoare sau decupaje pentru panou
- Conformitate, cum ar fi RoHS, plus un raport de testare
O scurtă diagramă de cablare alături de această listă elimină cea mai mare parte din -și-întors.
Inspectați și curățați înainte de a vă împerechea
O virolă MPO împachetează multe fețe de capăt într-o singură suprafață, astfel încât o singură pată poate distruge mai mult de un canal. Pe férulele cu 16 și 24 de fibre, variația de înălțime între fibre face curățarea uniformă mai dificilă, motiv pentru care regula este să inspectați, să curățați și apoi să inspectați din nou. Contaminarea se manifestă ca pierderi de inserție mai mari, reflectanță mai mare și legături intermitente care sunt lente de urmărit într-un panou dens. Utilizați instrumente adecvate de inspecție și curățare MPO și urmăriți sunetulterminați-practica de inspecție a fețeiînaintea fiecărui partener. Notele noastre despre
manipularea jumperilor MPOacoperiți îngrijirea zilnică--care menține fețele curate în primul rând.
Greșeli obișnuite și cât costă
- Ignorând polaritatea.Piesele se potrivesc, dar aterizează transmis la transmisie. Legătura este întunecată și pierzi timp urmărind o conexiune care arată fizic corect.
- Tratarea MPO și MTP ca fiind identice ca calitate.Ambele se împerechează, dar pierderea și durabilitatea diferă. Presupunând că paritatea poate distruge în liniște un buget strâns de legătură.
- Cumpărând numai pe culoare.Aqua nu confirmă gradul, polaritatea sau lustruirea. Fișa de date face.
- Uitând de gen.Doi conectori fixați sau doi conectori fără fixare nu se vor alinia, iar forțarea acestora poate zgâria fețele de capăt.
- Fără plan de upgrade.Este posibil ca un adaptor și un portbagaj alese doar pentru astăzi să nu ajungă mai târziu acasă la 400G sau 800G.
Întrebări frecvente despre adaptoarele MPO
Î: Ce face de fapt un adaptor MPO?
R: Cuplează doi conectori MPO și îi ține aliniați, astfel încât un rând întreg de fibre se potrivește simultan printr-o interfață compactă.
Î: Adaptorul este același cu conectorul?
R: Nu. Conectorul este atașat la cablu, iar adaptorul este partea de cuplare din panou care permite a doi conectori să se cupleze.
Î: Ar trebui să folosesc tipul A sau tipul B?
R: Depinde de întregul canal. Tipul B este obișnuit pentru optica paralelă directă, deoarece aceleași cabluri de corecție funcționează la ambele capete. Tipul A este comun în cablarea structurată bazată pe casete-. Decideți o dată și păstrați-o consecventă cap la cap.
Î: Un adaptor poate servi atât MPO-12, cât și MPO-24?
R: Nu. Lățimea virolei și cheia diferă, așa că deschiderea adaptorului este specifică numărului-. Unele adaptoare sunt oferite în mai multe versiuni, dar fiecare versiune se potrivește în continuare cu un format.
Î: Cum citesc tasta-în sus sau tasta-în jos dintr-o specificație sau o fotografie?
R: Găsiți clapeta cheii de pe corpul conectorului. Indiferent dacă doi conectori cuplați se întâlnesc-în-în jos sau în sus-în-sus, vă indică maparea directă versus cea inversă, care se leagă direct de tipul de polaritate.
Î: Adaptoarele monomod și multimod sunt doar culori diferite?
R: Nu. Tipul de fibre afectează lustruirea, gradul și toleranțele, nu numai culoarea. Confirmați specificația completă.
Î: De ce adaptor MPO am nevoie pentru 400G sau 800G?
R: Acele optice paralele folosesc un MPO-16 cu 16 fibre, frecvent cu APC. Potriviți adaptorul la numărul și cheia respectivă.
Î: Cum știu că adaptorul unui furnizor este bun?
R: Solicitați tipul de fibră, polaritatea, sexul, carcasa, gradul de inserție-pierdere și un raport de testare, apoi verificați dacă se potrivește și respectă bugetul dvs. de link.
Î: Ce ar trebui să comand alături de adaptoare?
R: De obicei, cabluri de portbagaj și de corecție, casete, o placă sau un panou adaptor și capace de praf, toate potrivite la aceeași polaritate și schemă de chei.
Concluzie
Un adaptor MPO este o piesă mică cu o sarcină uriașă: menținerea aliniate a doi conectori multi-fibră, astfel încât legătura să funcționeze prima dată. Obțineți numărul de fibre, polaritatea, sexul, tipul de fibre și carcasa corect și confirmați-le în raport cu standardele de interfață și polaritate, mai degrabă decât să cumpărați după aspect. Dacă urmăriți un proiect MPO/MTP, trimiteți furnizorului dumneavoastră numărul de fibre, tipul de polaritate, orientarea cheii, stilul carcasei și o diagramă de cablare în față. Aceasta este calea cea mai rapidă spre dreaptaAdaptor MPOși ansamblurile de cabluri potrivite pentru rețeaua dvs.
