Ce este un cablu MPO Breakout?
Un cablu de întrerupere MPO, numit și cablaj MPO sau cablaj MTP/MPO, este un ansamblu-terminat din fabrică cu unconector MPOla capătul portbagajului și mai mulți conectori individuali la capătul-avanizat. Capătul MPO poartă 8, 12, 16 sau 24 de fibre într-o singură virolă. Capătul de rupere împarte acele fibre în picioare separate, de obicei perechi duplex LC, deși există versiuni SC și FC pentru echipamentele vechi sau specializate.

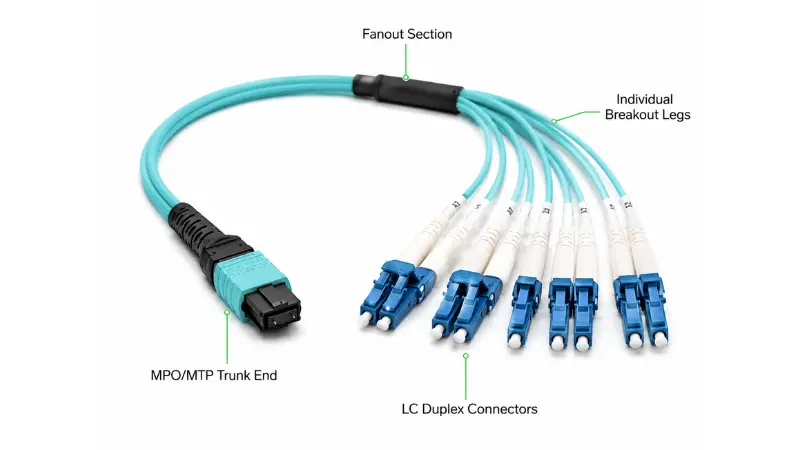

Exemplul clasic este un cablu de întrerupere MPO la LC: un conector MPO care se termină în patru, șase sau douăsprezece perechi duplex LC, în funcție de numărul de fibre. Acesta este ceea ce transformă fizic un port paralel în legături duplex individuale.
Cum funcționează un cablu MPO Breakout?

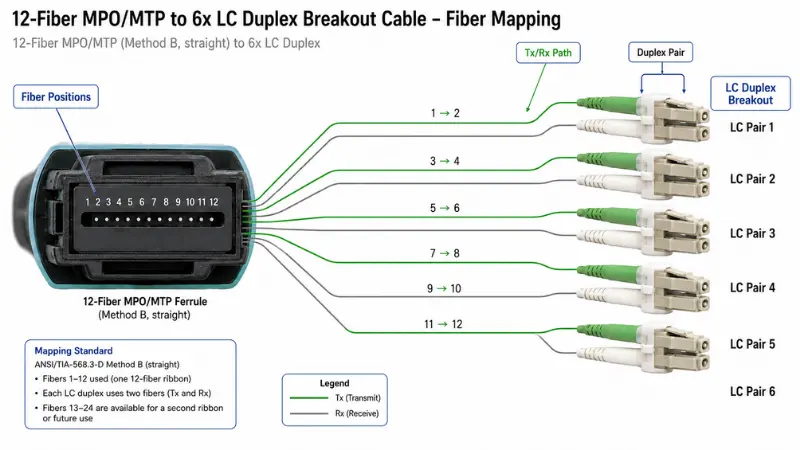

Ansamblul mapează fiecare poziție a fibrei din interiorul ferulei cu mai multe-fibre la un anumit picior de pe partea de rupere. Maparea este guvernată de numărul de fibre și polaritate și trebuie să fie de acord cu optica de la ambele capete ale canalului.
Partea portbagajului MPO/MTP
Acesta este capătul de-densitate mare. În cazul spargerii centrului de date, conectorii cu 8-fibre și 12 fibre sunt cei mai obișnuiți, cu 16 și 24 de fibre utilizate pentru optica cu benzi mai înalte și corecție foarte densă. Veți vedea atât „MPO” cât și „MTP” pe foile de date. MPO este interfața generică definită înIEC 61754-7 de către US Conec și alți producători, în timp ce MTP este marca înregistrată-US Conec, versiunea de înaltă performanță-a aceluiași conector, construită cu férule plutitoare și toleranțe de ghidare-mai strânse pentru pierderi mai mici. Ele sunt pe deplin combinabile, așa că întrebarea practică nu este insigna, ci sexul, polaritatea și nota pe care o specificați. Dacă terminologia încă te împiedică, defalcarea noastră adiferențe reale dintre MPO și MTPo acoperă într-un limbaj simplu.
Partea Breakout (Fanout).
LC duplex domină capătul breakout deoarece LC este interfața standard duplex pe majoritatea switch-urilor, serverelor și transceiver-urilor. Numărul de fibre determină câte picioare duplex obțineți:

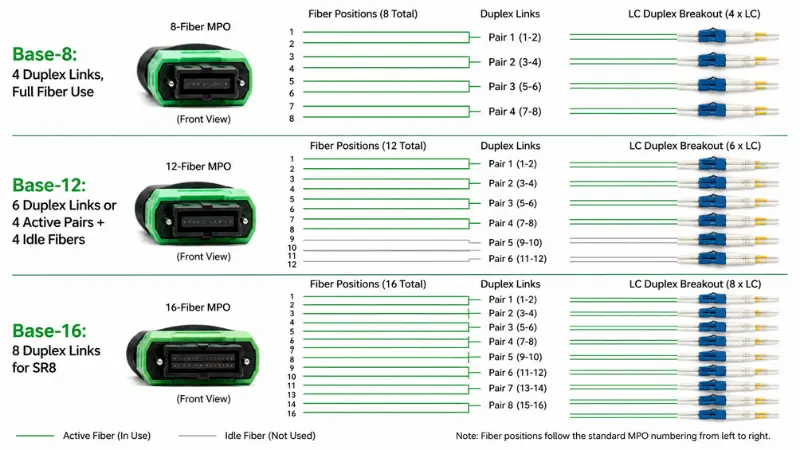

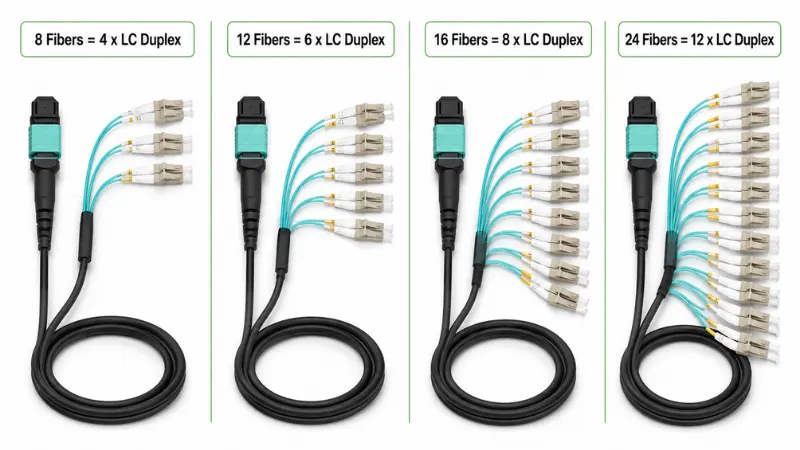

| Numărul de fibre MPO | Erupție tipică | Unde se potrivește |
|---|---|---|
| 8 fibre | 4 x LC duplex | 4 legături duplex, utilizare completă a fibrei (fără fibre inactive) |
| 12 fibre | 6 x LC duplex sau 4 perechi active cu 4 fibre inactive în unele legături SR4 | Cablare structurată și breakout 40G/100G SR4 |
| 16 fibre | 8 x LC duplex | Optică cu 8-bande, cum ar fi 400G-SR8 |
| 24 de fibre | 12 x LC duplex | Câmpuri de corecție cu densitate mare-(necesită etichetare clară) |
Calea polarității Tx/Rx
Fiecare legătură duplex trebuie să aterizeze transmisia pe o parte și recepția pe cealaltă. Într-un sistem paralel, cablul de întrerupere, portbagajul, adaptoarele și cablurile de corecție contribuie fiecare la acea cale. Luați un element înapoi și conectorii se vor așeza în continuare, dar calea optică se rupe. De aceea, Tipul A, Tipul B și Tipul C nu sunt niciodată interschimbabile și de ce polaritatea este o decizie la nivel de canal-mai degrabă decât o alegere per-cablu. Vom extinde acest lucru mai jos.
Tipuri de cabluri MPO Breakout
„Cablu breakout MPO” este o familie, nu o singură componentă. Două cabluri care arată identice se pot comporta complet diferit. Modalitatea practică de a specifica una este să treci prin aceste axe:
- După numărul de fibre:8, 12, 16 sau 24 de fibre. Aceasta este prima decizie și decurge direct din câte legături duplex aveți nevoie.
- Prin conector de rupere:LC duplex este standard; SC și FC apar în telecomunicații și instrumente vechi.
- Prin modul fibră:multimod (OM3, OM4, OM5) pentru distanțe scurte sau modul unic-(OS2) pentru distanțe mai lungi. Vedeaunic{0}mod versus fibră multimodădacă nu sunteți sigur care este linkul.
- După polaritate:Tip A, Tip B sau Tip C, potrivit canalului.
- După gen MPO:fixat (masculin) sau neapins (feminin).
- Prin lustruire a conectorilor:UPC sau APC. MPO unic-mod este aproape întotdeauna APC; multimodul este de obicei un PC plat.
- După jachetă și construcție:PVC, LSZH, verticală sau plen; rotund-jachetă în formă de fanout versus picioare îmbrăcate individual; standard sau blindat.
- După gradul de pierdere:conectori standard-pierdere sau pierderi-scăzute, care contează atunci când bugetul de energie este redus.
Din perspectiva furnizorului: începeți specificațiile din fișa de date a transceiver-ului și panoul în care aterizează, nu din catalogul cablurilor. Aproape fiecare comandă greșită pe care o vedem provine din alegerea mai întâi a unui număr de piesă și-potrivirea inversă a canalului la acesta.

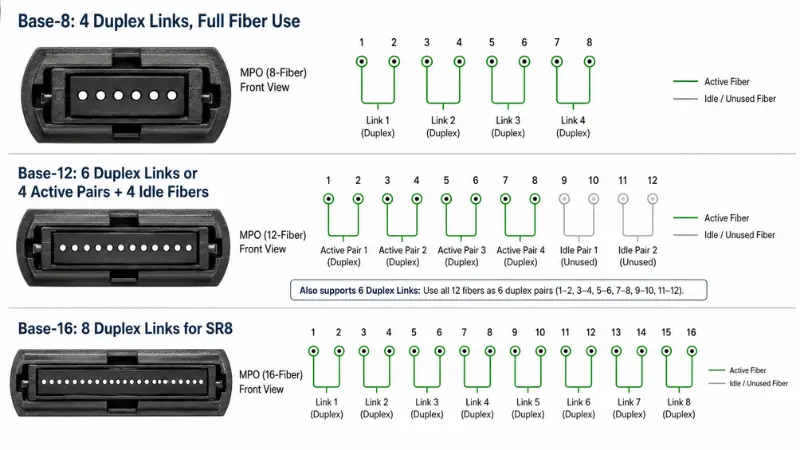

Baza-8 vs Baza-12 vs Baza-16
Aceasta este a doua-întrebare de nivel la care numărul de fibre singur nu răspunde și este locul în care o mulțime de „prelucrare-de viitor” nu merge bine. Numărul „de bază” este incrementul de fibră în jurul căruia este construită cablarea.
| Sistem | Utilizarea fibrelor optice paralele | Cel mai bine potrivit cu |
|---|---|---|
| Baza-8 | Utilizare 100% pentru optica cu 4 benzi (8 fibre=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4 breakout fără fibre inactiv |
| Baza-12 | Pentru SR4 peste un MPO cu 12 fibre, doar 8 din 12 fibre transportă trafic | Instalări vechi și trunchiuri native duplex cu 12 fibre (6 x LC) |
| Baza-16 | Utilizare 100% pentru optica cu 8 benzi (16 fibre=8 duplex) | 400G-SR8 și calea de migrare către 800G |
Punctul care deseori este ratat: un MPO cu 12-fibre utilizat pentru un canal SR4 de 40G sau 100G lasă patru fibre întunecate. Acesta nu este un defect, dar înseamnă că o evaporare Base-8 este de obicei alegerea mai curată și mai economică pentru spargerea pe patru benzi, în timp ce Base-12 are sens atunci când trunchiul poartă cu adevărat șase legături duplex. Tarifele Ethernet și numărul de benzi din spatele tuturor acestor lucruri sunt definite degrup de lucru IEEE 802.3(Optică paralelă 40G/100G în 802.3ba, 200G/400G în 802.3bs).
Polaritatea tip A vs Tip B vs Tip C
Polaritatea este cel mai frecvent motiv pentru care o legătură MPO proaspăt instalată nu funcționează. Cele trei metode clasice diferă în ceea ce privește modul în care este cablat portbagajul și care cordonuri de corecție completează traseul.
| Metodă | Tip portbagaj | Adaptor matrice | Cordonuri de corecție duplex | Note |
|---|---|---|---|---|
| Metoda A | Tastați A, direct- | Tasta-sus la tastă-jos | De la A-la-B la un capăt, de la A-la-A la celălalt | Flexibil, dar necesită două tipuri de-corduri de corecție |
| Metoda B | Tip B, inversat | Tasta-în sus la tastă-în sus | A-la-B la ambele capete | Tip de cordon-unic; utilizat pe scară largă pentru optica paralelă |
| Metoda C | Tastați C, pereche-trunchi răsturnat | Tasta-sus la tastă-jos | A-la-B la ambele capete | Flips manevrate în interiorul portbagajului; comun pentru duplex moștenit |
Cum să alegeți, în practică: alegeți o metodă pentru întreaga instalație și păstrați-o consecventă de la capăt la capăt. Pentru spargerea-opticei paralele, Metoda B este cea mai comună, deoarece folosește un tip de cordon de plasturi-și evită transmiterea accidentală-la-împerecherea transmisiei. TheStandard ANSI/TIA-568.3-Eoficializează Metodele A, B și C și, de la revizuirea sa din 2022, adaugă două metode „universale” (U1 și U2) care vă permit să utilizați aceleași module și cabluri la ambele capete ale unui trunchi de tip-B. Dacă designul dvs. este construit în jurul casetelor, urmați schema de polaritate pe care o specifică sistemul de casete, mai degrabă decât schemele de amestecare. Pentru informații despre locul în care conectivitatea matricei se află față de duplex, consultați ghidul nostruLC versus MTP/MPO în cablarea de{0}}înaltă densitate.
MPO Bărbat vs Femeie: Cum să alegi?

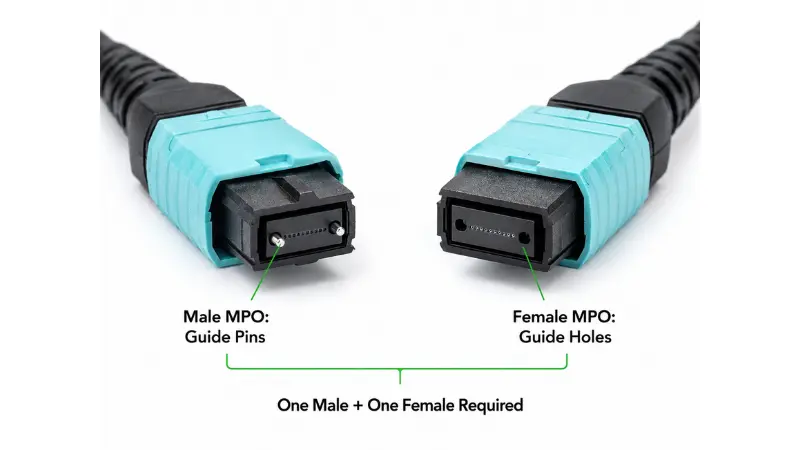

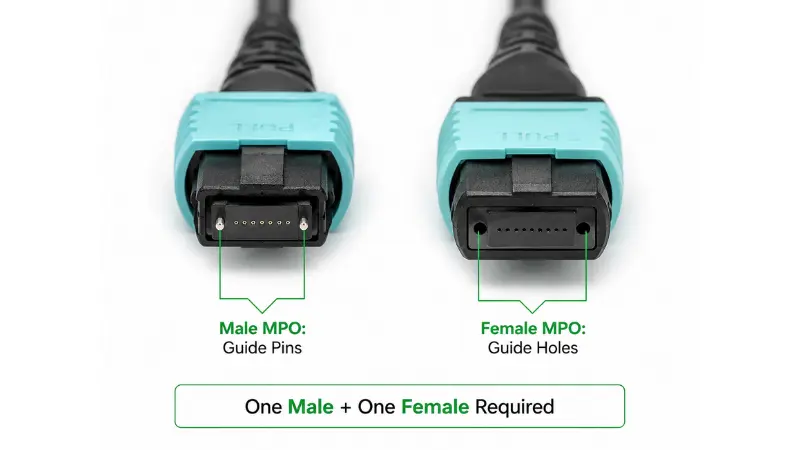

Genul MPO este despre știfturile de ghidare din manșon. Un conector cu pini (mascul) are doi pini metalici; un conector nefixat (femă) are găurile potrivite. Regula este absolută: fiecare pereche împerecheată trebuie să fie una fixată și una fără fixare. Doi conectori cu pini intră în conflict fizic și pot zdrobi pinii sau ciobi ferula; doi conectori fără fixare nu au nimic care să-i alinieze și nu se vor așeza corect.
Într-o implementare tipică, porturile-paralele ale transceiver-ului optice sunt de obicei dezactivate, astfel încât piciorul MPO care se conectează la transceiver este de obicei fixat. Pe de altă parte, sexul depinde de adaptorul, caseta sau portbagajul cu care se împerechează. Confirmați întotdeauna sexul portului transceiver-ului față de foaia de date și verificați sexul prezentat de dvsAdaptoare MPO/MTPînainte de a repara genul cablului. Acest singur parametru previne atât legăturile moarte, cât și deteriorarea fizică.

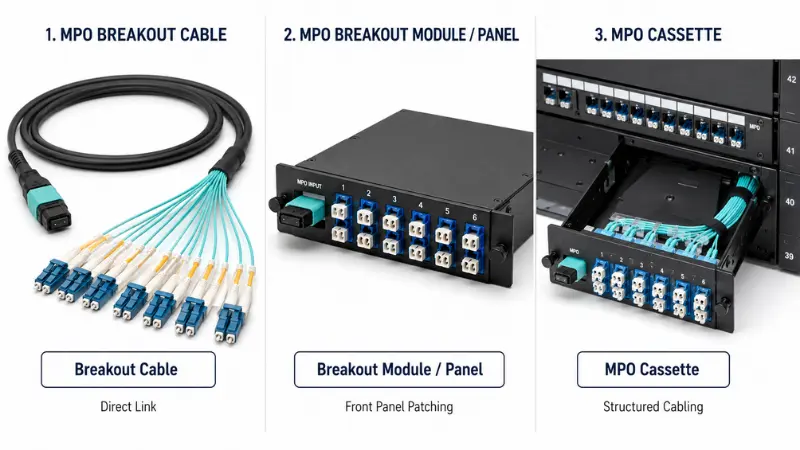

Cablu Breakout MPO vs Modul vs Casetă
Aceste trei sunt legate, dar rezolvă probleme diferite. Alegerea se rezumă la cât de structurat și de întreținut trebuie să fie legătura.
| Opţiune | Ce este | Cel mai bun pentru | Avantajul principal |
|---|---|---|---|
| Cablu de rupere | Un MPO/MTP ventilat direct către LC, SC sau FC | Aceleași-legături pentru echipamente de rack, implementare rapidă | Simplu,{0}}economisitor de spațiu, cele mai puține puncte de conectare |
| Modul de deblocare/panou | Un modul care preia intrarea MPO și prezintă porturile LC/SC în față | Link-uri inter-rack și câmpuri de corecție organizate | Plasarea-panoului frontal, etichetare, întreținere mai ușoară |
| caseta MPO | O casetă modulară în interiorul unui panou de corecție care convertește trunchiurile MPO în duplex | Cablaje structurate, scalabile | Mișcări curate, adaugări și modificări |
Utilizați un fanout liber atunci când traseul este scurt și conexiunea este directă. Odată ce o legătură traversează rafturile sau va vedea schimbări frecvente, ancaseta MPOsau panoul se plătește de obicei prin depanare și etichetare mai ușoară.
Aplicații comune

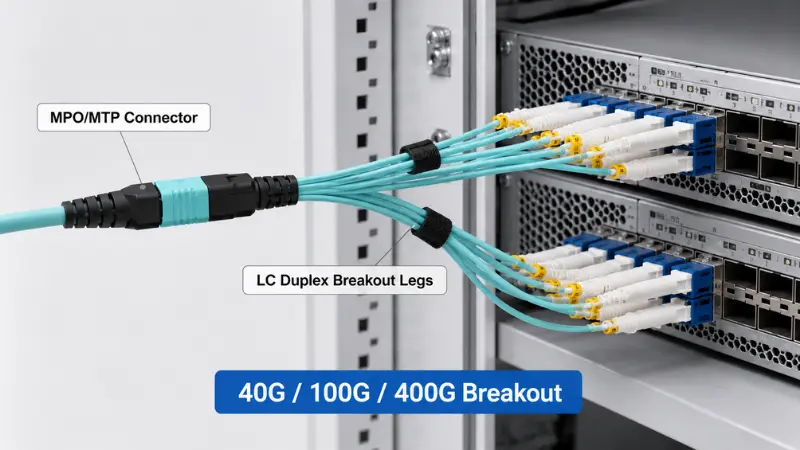

Breakout de la 40G la 4x10G
Un port 40G QSFP+ SR4 transportă patru benzi 10G pe opt fibre. Când comutatorul și optica acceptă modul breakout, un ansamblu MPO-la-LC îl împarte în patru legături duplex 10G-SR independente. Acesta este unul dintre cele mai frecvente motive pentru care oamenii cumpără cabluri de rupere.
Breakout de la 100G la 4x25G
Un port 100G QSFP28 SR4 funcționează în același mod, împărțindu-se în patru legături 25G peste opt fibre. Alegerea modului și a notei potrivite aici contează deoarece bugetul pe-bandă este mai restrâns; demersul nostru pecum să alegi cablarea 100Gintră în compromis-.
400G: Unde se aplică și unde nu se aplică Breakout
400G este locul în care ipoteza „MPO breakout for everything” eșuează. Depinde în întregime de interfața transceiver:
- 400G-DR4folosește 8 fibre mono-modalitate (patru benzi de 100G) și erupe curat la 4 x 100G peste un MPO Base-8.
- 400G-SR8folosește 16 fibre multimode (opt benzi 50G) pe un MPO Base-16 și poate ajunge la 8 x 50G sau 2 x 200G.
- 400G-FR4 și LR4sunt interfețe duplex unic-mod care utilizează multiplexarea lungimii de undă pe o singură pereche LC. Nu folosesc fibre paralele, așa că nu se aplică deloc un cablu MPO breakout.
Deci, înainte de a selecta orice breakout 400G, citiți mai întâi specificația modulului optic. Factorul de formă (QSFP-DD, OSFP) nu vă spune harta fibrei; tipul de interfață face.
Unde apar aceste cabluri?
Casele obișnuite pentru ansamblurile de tip breakout MPO includ țesătura-frunzelor coloanei vertebrale, comutatorul-la-legăturile de server, rețelele de stocare, câmpurile de conexiune încrucișată, sălile de telecomunicații, coloana vertebrală a campusului și panourile de corecție dense.
Exemple comune de configurare
Acestea sunt configurațiile pe care majoritatea proiectelor le comandă de fapt, cu produsele care se potrivesc cu fiecare:
| Configurare | Utilizare comună | Note |
|---|---|---|
| 8-fibre MTP la 4x LC duplex | Breakout 40G / 100G SR4 | Baza-8, utilizare completă a fibrelor, fără fire inactiv |
| 12-fibre MPO la 6x LC duplex | Cablări structurate și trunchiuri duplex | Pentru legăturile SR4, 4 din 12 fibre pot rămâne întunecate |
| Ham cu 24 de fibre MTP la FC/APC | Patch-uri de-densitate unică{1}}înaltă | Confirmați lustruirea APC și o schemă clară de etichete pentru picioare |
Când să nu folosiți un cablu MPO Breakout?
Un fanout liber este instrumentul greșit atunci când:
- Legătura rulează între rafturi sau camere și va vedea mișcări, adăugări și modificări regulate. Un portbagaj plus caseta sau panou este mai curat și mai ușor de întreținut.
- Aveți nevoie de corecție pe panoul frontal-și etichetare durabilă pentru personalul operațional.
- Portul nu acceptă modul breakout sau interfața este de tip duplex, cum ar fi 400G-FR4, care nu are fibre paralele de rupere.
- Designul ar combina modul unic-și modul multimod într-un singur canal, ceea ce nu este permis.
- Bugetul de putere este deja strâns și un set suplimentar de perechi de conectori ar mânca în marjă.
Specificații cheie de confirmat înainte de a comanda
Majoritatea eșecurilor de câmp se datorează faptului că una dintre acestea este greșită. Confirmați fiecare față de canal, nu numai de cablu.
- Număr de fibre.Derivați-l din numărul de legături duplex de care aveți nevoie: patru legături la o fibre de 8-, șase la o fibre de 12, douăsprezece la o fibre de 24. Rezistați densității de supracumpărare „pentru orice eventualitate”.
- Polaritate.Blocați tipul A, B sau C pe toată calea: transceiver, trunchiuri, casete și cabluri de corelare.
- Tipul conectorului și genul.MPO sau MTP; fixat sau dezlegat fiecare capăt; orientarea cheii; LC/SC/FC pe partea breakout; UPC sau APC.
- Modul de fibră.Potriviți optica. OM3/OM4 pentru rază multimodă scurtă, modul unic-OS2 pentru distanță. Dacă cântăriți note, notele noastre despreMultimod de la OM1 la OM5stabiliți limitele de atingere.
- Jachetă și construcție.PVC, LSZH, înălțime sau plen pentru a se potrivi mediului, plus diametrul, raza de curbură și dacă picioarele au nevoie de îmbrăcăminte sau armură individuală.
- Lungimea spargerii și etichetarea.Lungimea fanout-la-conector trebuie să se potrivească cu rack-ul; prea scurt ciupește traseul, prea lung îl aglomera. Fiecare picior ar trebui să fie etichetat pe harta portului dvs.
- Pierderea inserției și raportul de testare.Pentru legăturile cu viteză mare-, conectorii cu pierderi reduse-protejează bugetul. Explicatorul nostru continuăpierderea de inserție în cordonele de corecție din fibrearată de ce câteva zecimi de dB contează atunci când se adună mai multe perechi de conectori.
Lista de verificare RFQ pentru cabluri personalizate MPO Breakout
Când trimiteți o solicitare de ofertă, includerea acestei liste în avans elimină cea mai mare parte{0}}și{1}}înapoi și împiedică reluarea:
Pentru comenzile de proiect, cereți furnizorului să eticheteze fiecare picior în funcție de aspectul rack-ului și să confirme fixarea și polaritatea cu o diagramă de cablare înainte de producție. Putețitrimite-ne detaliile linkului tăuși vom returna o configurație pe această listă de verificare.
Ce ar trebui să includă un raport de testare?
Un raport semnificativ de testare din fabrică pentru un ansamblu de desfacere ar trebui să acopere cel puțin:
- Pierdere de inserție pe conector sau pe fibră, în raport cu gradul comandat
- Pierdere de returnare, în special pentru ansamblurile APC și{0}}single-mode
- Verificarea polarității sau harta firelor care demonstrează calea Tx/Rx
- Rezultatele inspecției finale-față (criteriile de acceptare IEC 61300-3-35 sunt referința comună)
- Tipul de fibre, tipul conectorului și lustruirea
- Lungimea ansamblului și un număr de serie pentru trasabilitate
O listă de verificare a selecției în 5 pași
- Pasul 1 - Definiți linkul.40G la 4x10G, 100G la 4x25G, întreruperea panoului, comutare-la-server sau inter-conectare? Notați numărul de legături duplex.
- Pasul 2 - Citiți interfața echipamentului.Confirmați din foaia de date că portul acceptă modul breakout și ce hartă de fibră folosește interfața.
- Pasul 3 - Setați numărul de fibre și baza.Potriviți Base-8/12/16 cu numărul de benzi, astfel încât să nu eliminați fibre sau să plătiți în plus.
- Pasul 4 - Remediați polaritatea și sexul.Alegeți metoda pentru întreg canalul și sexul fixat/nefixat pentru fiecare capăt.
- Pasul 5 - Finalizați detaliile fizice.Modul fibre, lustruire, jachetă, lungimi totale și de ruptură, etichetare și raportul de testare.
Greșeli frecvente de evitat?
- Tratează toate cablurile de rupere ca la fel.Aspectul similar ascunde polaritate, numărare, fixare și mapare diferite. Citiți specificațiile piesei de fiecare dată.
- Lăsând polaritatea până în ziua instalării.Repararea lui mai târziu poate însemna schimbarea cablurilor, adaptoarelor sau cablurilor întregi. Proiectați-l înainte de a comanda.
- Împerecherea UPC cu APC.Cele două au geometrie-față de capăt diferită și nu ar trebui niciodată îmbinate; nota noastră desprePC, UPC și APC{0}}finaleexplică de ce amestecarea acestora degradează sau deteriorează legătura.
- Modul de fibră nepotrivită.Modul unic-și modul multimod nu sunt interschimbabile; potriviți cablul la optica și la distanță.
- Omiterea curățării și inspecției.O virolă MPO contaminată dăunează mai multor canale simultan. Urmați corectcurățarea și verificarea conectorilor de fibrăînainte de fiecare împerechere, în special pe legăturile-de mare viteză.
FAQ
Care este diferența dintre MPO și MTP?
MPO este standardul generic pentru conectori multi-fibră. MTP este versiunea de marcă comercială a unui conector MPO,-mai mare de la US Conec. Ele sunt combinabile, deci confirmați sexul, polaritatea și nota, mai degrabă decât să vă faceți griji pentru nume.
Ce este un cablu de întrerupere MPO la LC?
Este un ansamblu cu un conector MPO/MTP la capătul portbagajului și mai mulți conectori LC pe celălalt, folosit pentru a împărți un canal paralel în legături duplex individuale, cum ar fi 4 x 10G sau 4 x 25G.
Care este diferența dintre un cablu de rupere și un cablu trunchi MPO?
Un cablu trunchi are conectori MPO/MTP la ambele capete și este menit să fie trecut la duplex printr-o casetă sau modul. Un cablu de separare se transformă direct în conectori individuali, fără a fi nevoie de panou.
Ce este un cablu de tip B MPO breakout?
Tipul B se referă la polaritatea inversată (tasta-până la tasta-sus). Este utilizat pe scară largă pentru optica paralelă, deoarece permite un singur tip de cordon de plasture-și reduce șansa de a transmite-la-erori de transmisie.
Cablurile MPO breakout au nevoie de conectori tată sau femela?
Fiecare pereche împerecheată trebuie să fie una prinsă (mascul) și una fără fixare (femelă). Genul corect al cablului depinde de portul transceiver și de adaptorul sau caseta pe care o îndeplinește, așa că confirmați ambele înainte de a comanda.
Ce este Breakout MPO Base-8 vs Base-12?
Baza-8 utilizează opt-incremente de fibre și folosește complet fibrele pentru optica cu patru-bande. Baza-12 utilizează douăsprezece și poate lăsa patru fibre întunecate pe o legătură SR4. Base-8 este de obicei mai curată pentru evaziunea pe patru benzi; Base-12 se potrivește trunchiurilor native cu șase duplex.
Cablurile MPO breakout pot suporta 400G?
Ele pot face parte din sisteme 400G, cum ar fi DR4 (8 fibre) și SR8 (16 fibre), dar interfețele duplex precum FR4 și LR4 nu folosesc fibre paralele și nu pot fi dezactivate. Verificați mai întâi specificațiile modulului optic.
Ce informații ar trebui să ofer pentru o cotație?
Viteza de date, tipul de transceiver, modul de fibră, numărul de fibre și bază, tipul conectorului și lustruirea, genul MPO, metoda polarității, lungimile totale și de ruptură, evaluarea jachetei și raportul de testare de care aveți nevoie.
Recomandări cheie
Un cablu MPO breakout este modalitatea cea mai directă de a transforma un port paralel în legături duplex individuale, dar conectorul este partea ușoară. Legătura funcționează sau eșuează în ceea ce privește numărul de fibre, tipul de bază, polaritatea, sexul, modul de fibră și harta de rupere, toate acestea trebuie să fie de acord pe întreg canalul. Decideți-le ca design la nivel de canal-, potriviți configurația cu interfața reală a transceiver-ului și confirmați polaritatea, fixarea și raportul de testare înainte de producție. Pentru legăturile inter-rack sau schimbate frecvent, cântăriți o casetă sau un panou cu un fanout liber. Cu viteza portului, numărul de fibre, polaritatea și genul stabilite, un furnizor poate întoarce rapid ansamblul corect și cu mult mai puțin risc de instalare.
