Soluții de-densitate mare LC Fibr Connector: Uniboot vs. Împinge-Trage

Rack-urile imobiliare sunt scumpe, iar cererile de lățime de bandă continuă să crească. Asta e realitatea. Întrebarea nu este dacă aveți nevoie de o infrastructură de fibră mai densă-ci cum o veți construi fără a crea un coșmar de întreținere.

Două modele de conectori de fibră LC au apărut ca soluții-: cabluri uniboot și conectori push-pull tab. Ei rezolvă diferite probleme. Alegerea greșită te costă timp, bani sau ambele.

Abordarea Uniboot

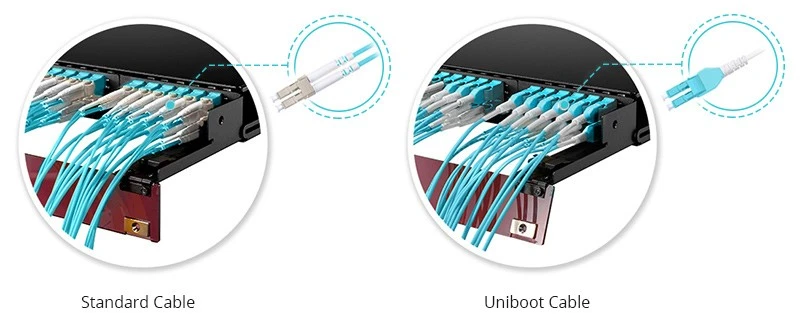

Cablul standard de corecție LC duplex are două manșe separate de 3,0 mm care rulează una lângă alta, fiecare transportând o fibră. Acum pozați 48 dintre cei înghesuiți într-o carcasă 1U. Partea din spate a raftului arată ca spaghete, fluxul de aer este sufocat și noroc la urmărirea a orice.

Uniboot răstoarnă acel script. Ambele fibre rulează într-o singură manta de 2,0 mm, care se termină într-o carcasă de conector unificată. Te uiți la aproximativ jumătate din volumul cablului-uneori mai bine.

Aici devine practic. Echipa noastră de ingineri a efectuat teste de densitate pe mai multe tipuri de carcase în ultimul trimestru. Rezultatele au fost destul de consistente:

Testarea efectuată cu cabluri OM4 la 25 de grade ambiant. CFM măsurat la evacuarea din spate cu configurație standardizată a ventilatorului.

Numerele de capacitate arată la fel pe hârtie, dar oricine a lucrat cu un panou HD încărcat complet știe diferența. Cu duplexul standard, vă luptați cu cablurile pentru a ocupa ultimele 20% din porturi. Uniboot doar... se potrivește.

Comutarea polarității

În implementările din-lumea reală, erorile de polaritate rămân adesea nedetectate până la etapele finale ale unui proiect. Chiar și pentru un Pod de 200-fibră complet etichetat și testat, o schimbare de ultimă-minută de la polaritatea A{-B la AA are ca rezultat o reparație catastrofală sau o înlocuire a cablurilor cu ridicata atunci când se utilizează cabluri de corecție tradiționale.

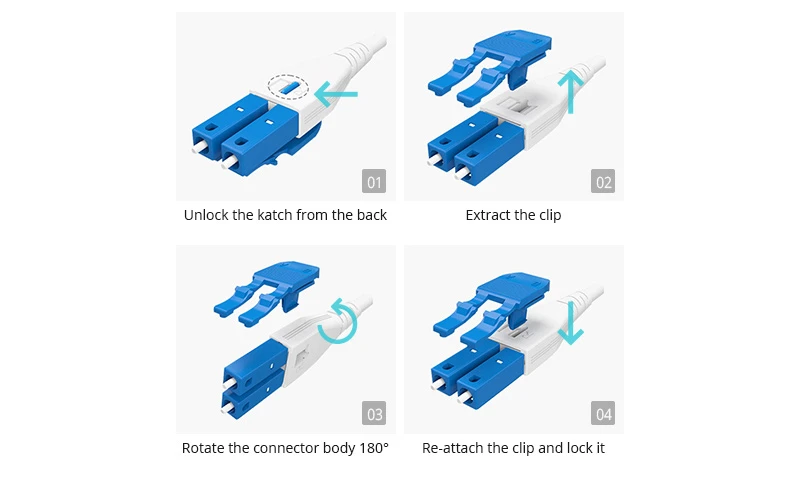

Cu cablurile duplex tradiționale, fie re-terminați, fie comandați cabluri noi. Cu conectorii uniboot comutabili, deschideți carcasa, rotiți pozițiile fibrelor și gata. Fara unelte. Fără îmbinare. Durează aproximativ 20 de secunde după ce ai făcut-o de câteva ori.

Mecanismul variază în funcție de producător, dar majoritatea modelelor funcționează pe același principiu-cele două férule LC pot fi repoziționate în carcasă pentru a schimba alinierea Tx și Rx. Unii folosesc un mecanism de flip; altele vă cer să glisați manșoanele afară și să le reintroduceți invers.

Push-Pull Tab Conectori

Problemă diferită, soluție diferită.

Conectorii LC standard folosesc un dispozitiv de blocare lateral-pe care îl strângeți pentru a-l elibera. Funcționează bine când ai spațiu liber pentru degete. Nu funcționează când conectorii sunt stivuiți la 2 mm unul de celălalt într-un panou cu 96 de porturi, iar cel de care aveți nevoie este în mijlocul rândului trei.

Lamelele de împingere{0}}trag relocați mecanismul de eliberare. În loc să întindeți mâna spre un zăvor lateral, apucați o clemă extinsă și trageți direct înapoi. O mână. O singură mișcare. Porturile adiacente rămân pe loc.

Acest lucru contează mai mult decât ai crede. Am cronometrat tehnicienii care efectuează mișcări de rutină a corecțiilor pe panouri identice cu 48-porturi-unul încărcat cu LC standard, unul cu push-pull. Timp mediu de deconectare și reconectare a unui singur port de la mijlocul panoului:

n=50 încercări pe tip de conector, niveluri de experiență mixte între tehnicieni

Acea diferență de 5 secunde nu sună prea mult până când nu faci o migrare de 200 de porturi în timpul unei ferestre de întreținere. Și acele deconectări accidentale? Fiecare dintre ele reprezintă un potențial impact asupra serviciului plus timp suplimentar de depanare.

Când să le combinați pe ambele: Uniboot cu Push-Pull

Unii producători oferă cabluri uniboot cu urechi de împingere{0}}tragere integrate. Beneficiezi de densitatea cablului plus beneficiile de accesibilitate. Este opțiunea premium-de obicei, cu 30-50% mai scumpă decât uniboot standard, dar pentru implementările la scară largă în care costurile forței de muncă depășesc costurile materialelor, matematica funcționează de obicei.

Pe baza experienței noastre de implementare, iată profilurile clienților care beneficiază cel mai mult de pe urma combinației uniboot + push-pull:

Utilizatori de panouri de corecție cu densitate ultra-înaltă- (UHD).

Când împachetați 96 sau chiar 144 de porturi LC într-o amprentă de 1U, zăvoarele standard ale conectorului devin inaccesibile fizic. La aceste densități, urechile de împingere-tragere nu sunt deloc---sunt minimul necesar pentru o funcționare practică. Degetele tale literalmente nu pot ajunge la un zăvor lateral atunci când conectorii sunt stivuiți atât de strâns.

Clustere de calcul AI și medii HPC

Sarcinile de lucru de instruire AI sunt sensibile la latență-și cablare-intensive, implicând adesea implementări masive de 400G/800G. Pentru arhitecturile-coloanei vertebrale care acceptă clustere GPU, recomandăm această combinație în întregul strat de bază. Aceste medii văd ajustarea constantă a legăturilor și extinderea rapidă a capacității-aveți nevoie de conectori care să nu încetinească echipa dvs. de operațiuni.

Soluții personalizate pentru implementări AI/HPC

Cablarea clusterului GPU are cerințe unice: număr mare de porturi, constrângeri strânse ale razei de curbură și probleme legate de managementul termic. Oferim seturi de cabluri cu lungime-personalizată concepute special pentru configurația rack-ului dvs.-inclusiv pachete cu lungime-potrivită pentru conexiunile de comutare-la-GPU care minimizează slăbirea cablului și maximizează fluxul de aer. Pre-etichetat și codat-colorat în funcție de funcție (material de stocare, interconectare GPU, rețea de gestionare) pentru a accelera implementarea.

Furnizori de locație și operațiuni cu mâinile de la distanță

Dacă modelul dvs. de afaceri depinde de MAC-uri de-volum mare (mutări, adăugări, modificări) executate de tehnicieni de la distanță, alegerea conectorului are un impact direct asupra ratelor de eroare. Comutarea polarității cu un-clic pe conectorii uniboot poate reduce configurațiile greșite ale câmpului cu 80% sau mai mult. Aceasta înseamnă mai puține bilete de problemă cauzate de polaritatea inversă și mai puțin timp pierdut la depanarea de bază.

Modernizări ale instalațiilor vechi cu constrângeri termice

În centrele de date mai vechi, unde canalele pentru cabluri sunt deja la capacitate maximă și căile fluxului de aer sunt compromise, schimbarea la uniboot eliberează instantaneu aproximativ 50% din spațiul pentru calea cablurilor. Fluxul de aer îmbunătățit prin spatele dulapurilor poate reduce semnificativ costurile de răcire-am văzut cazuri în care această schimbare unică a scăzut temperaturile calde-cu câteva grade.

Potrivirea soluțiilor cu problema ta reală

Nu orice implementare are nevoie de cel mai elegant conector. Iată cum încadram de obicei conversația cu clienții:

Principala durere de cap este congestia căilor de cabluri

Uniboot este răspunsul tău. Reducerea de ~50% a diametrului cablului înseamnă că canalele de cablu și managerii verticali au de fapt loc să respire. Bonus: greutatea redusă a cablului pune mai puțină presiune asupra conectorilor în timp.

Potrivire tipică:Comutatoare ToR, rânduri de server de-densitate mare, oriunde rulați 50+ cabluri de corecție prin aceeași cale.

Principala dvs. durere de cap este accesibilitatea panourilor

Push-trage filele rezolvă acest lucru. Dacă tehnicienii dvs. lucrează în mod regulat în panouri complet-încărcate și observați deconectări colaterale sau auziți reclamații cu privire la acces, aceasta este soluția.

Potrivire tipică:Panouri de corecție de bază/agregare, săli de întâlnire-me, orice panou care rămâne populat cu peste 80% și vede activitate MAC obișnuită.

Principala durere de cap este gestionarea polarității

Conectorii uniboot comutabili elimină necesitatea stocării de polarități multiple ale cablurilor și previn erorile de terminare a câmpului. Dacă ați trebuit vreodată să exprimați peste noapte o cutie de cabluri A-A pentru că cineva a comandat A-B, știți valoarea aici.

Potrivire tipică:Noi implementări cu cerințe de polaritate incerte sau în evoluție, organizații care standardizează pe un singur SKU de cablu pentru simplitatea inventarului.

Programul de inventar unic-SKU

V-ați săturat să gestionați mai multe polarități și lungimi ale cablurilor? Vă putem ajuta să standardizați conectorii uniboot comutabili cu o selecție de lungime personalizată (de obicei 1m, 2m, 3m, 5m) care acoperă peste 95% din cazurile de utilizare. Reduceți complexitatea inventarului, eliminați erorile de comandă și simplificați instruirea echipei dumneavoastră operaționale.

Construiți pentru 400G/800G și mai mult

Conectorul de fibră LC nu va dispărea în curând-Transceivele 400G-FR4 și 400G-LR4 folosesc interfețe duplex LC și reprezintă coloana vertebrală a majorității implementărilor 400G de întreprindere. Dar cerințele de densitate la aceste viteze fac ca managementul cablurilor să fie critic.

Pentru aplicațiile breakout 400G-în care un singur port QSFP-DD se deschide spre conexiuni la server 4x100G-cablurile uniboot cu urechi push-pull vă oferă cea mai curată instalare. Volumul redus al cablurilor lasă loc pentru fluxul de aer crescut pe care îl solicită transceiverele cu putere mai mare-.

Soluții personalizate 400G/800G Breakout

Cablajul de-de mare viteză este locul unde personalizarea oferă cea mai mare valoare. Producem:

Harnașuri MTP-la-LC breakout cu lungimi personalizate ale picioarelor potrivite cu geometria specifică a rack-ului dvs.

Ansambluri cu atașare direct-cupru (DAC) și cablu optic activ (AOC) la lungimi non-standard

Cabluri hibride care combină diferite tipuri de conectori (MTP-8 la LC, MTP-12 la LC etc.) pentru echipamente de generație mixtă

Opțiuni de conector cu pierdere-scăzută (mai mică sau egală cu 0,15 dB IL) pentru aplicații cu acoperire- extinsă sau cu mai multe-hops

Fiecare ansamblu este testat 100% conform specificațiilor dvs. înainte de expediere-pierderea de inserare, pierderea de returnare și verificarea polarității incluse.

Scenarii de aplicații din{0}}lumea reală

Medii diferite subliniază diferite aspecte ale performanței conectorului. Iată ce am văzut funcționând în diferite tipuri de implementare:

Centre de date hiperscale

Aceste facilități se optimizează pentru viteza operațională. Când implementați mii de conexiuni pe săptămână, componenta forței de muncă domină costul total. Uniboot cu file push-pull este din ce în ce mai standard pentru noile versiuni-premiul inițial se rambursează rapid prin implementare mai rapidă și rate reduse de eroare.

Specificații tipice:OS2 unic-mod, 2,0 mm uniboot cu push-pull, polaritate comutabilă, pre-testat și etichetat. Lungimi standardizate la 1 m, 2 m, 3 m și 5 m pentru a minimiza complexitatea inventarului, acoperind în același timp majoritatea scenariilor de la raft-la-.

Program personalizat hiperscale

Pentru implementări de 10,000+ cabluri, oferim:

Asamblare după rack sau pod: pachete de cablu-presortate, ambalate exact așa cum este necesar pentru fiecare zonă de instalare

Etichetare personalizată: nomenclatura dvs., schema dvs. de culori, tipărite din fabrică

Livrare în etape: expediați conform programului dvs., nu al nostru-scăderi săptămânale aliniate cu fazele dvs. de implementare

Tampon de inventar dedicat: stoc de siguranță păstrat la unitatea noastră, disponibil pentru expediere în aceeași-săptămână

Se aplică prețul de volum. Contactați-ne pentru detalii despre program.

Centre de date pentru întreprinderi

Infrastructura mixtă și ciclurile de reîmprospătare mai lungi înseamnă că lucrați adesea cu standardele existente de conector. Abordarea practică este, de obicei, pe niveluri: uniboot sau push-pull în dulapuri cu densitate mare-, duplex standard în zone cu densitate mai mică- unde premium nu este justificat.

Dacă modificați o instalație existentă, concentrați mai întâi implementarea uniboot pe căile dvs. cele mai înalte-congestionare. Ușurarea imediată justifică adesea extinderea abordării.

Truse de început pentru întreprinderi

Nu ești pregătit să te angajezi la o migrare completă cu densitate mare{0}? Oferim kituri de evaluare care conțin o combinație de cabluri uniboot și push-pull de lungimi comune. Testați-le în mediul dvs., primiți-feedback de la echipa dvs., apoi extindeți-vă cu încredere.

Birourile centrale Telecom și Colo Meet{0}}Meet Rooms

Fiabilitatea și standardizarea determină deciziile aici. Mulți operatori mențin liste de furnizori aprobate cu specificații specifice pentru conectori. Clapele Push-pull sunt deosebit de valoroase în cadrele de distribuție optică unde tehnicienii trebuie să acceseze conexiuni individuale fără a afecta circuitele sub tensiune adiacente.

Natura multi-chiriași a mediilor colo creează, de asemenea, cerințe de responsabilitate-transferările de conectori curate între furnizori contează, iar designurile push-pull reduc riscul de perturbare accidentală în timpul lucrului de inter-conexiune.

Fabricare personalizată cu grad de transportator-

Acceptăm specificațiile personalizate cerute de principalii transportatori și operatorii de colo:

Respectarea pragurilor specifice de pierdere de inserție și pierdere de retur

Culori personalizate ale jachetei pentru identificarea chiriașului

Testare de durabilitate extinsă (1000+ cicluri de împerechere)

Documentație completă de trasabilitate per cablu

Certificari de conformitate RoHS, REACH și regionale

Sunteți deja pe o listă de furnizori aprobați? Spuneți-ne cerințele dvs.-le vom potrivi exact.

Specificații care contează de fapt

Când evaluați opțiunile de conector de fibră LC, iată ce să căutați dincolo de marketing:

Pierdere de inserție

Standardul industrial pentru împerecherea aleatorie este mai mic sau egal cu 0,30 dB. Conectorii premium au o valoare mai mică sau egală cu 0,15 dB față de o referință principală. Specificațiile mai stricte contează mai mult pe măsură ce bugetele linkurilor se subțiază la rate de date mai mari.

Pentru a pune 0,30 dB în perspectivă: este aproximativ echivalent cu adăugarea a 120 de metri de fibră standard unic-mod la legătura. Nu este catastrofal pentru o singură conexiune, dar se adună atunci când înlănțuiți mai multe puncte de corecție.

Specificații personalizate privind pierderile

Pentru aplicațiile care necesită toleranțe mai stricte-legături pe distanță lungă-, sisteme DWDM sau arhitecturi multi-hop-oferim cabluri fabricate și testate cu o pierdere de inserție mai mică sau egală cu 0,15 dB sau chiar mai mică sau egală cu 0,10 dB. Fiecare cablu este livrat cu un raport de testare individual care arată valorile măsurate reale, nu doar „reușit/eșuat” față de un prag generic.

Pierdere de returnare

Mai mare sau egal cu 50 dB pentru lustruirea UPC, Mai mare sau egal cu 60 dB pentru APC. Pierderea de retur mai mică (număr mai mare dB) înseamnă o reflexie mai mică a semnalului înapoi către sursa-critică pentru video analogic, DWDM și unele aplicații digitale-de mare viteză.

Durabilitate mecanică

Căutați 500+ evaluări ale ciclului de împerechere. În mediile-MAC înalte, conectorii văd multă acțiune. Conectorii ieftini încep să se degradeze în jur de 200-300 de cicluri; conectorii de calitate mențin specificațiile prin 1000+.

Opțiuni de durabilitate extinsă

Pentru mediile cu activitate MAC excepțional de mare (planuri de tranzacționare, facilități de difuzare, laboratoare de testare), oferim conectori evaluați pentru 1500+ cicluri de împerechere cu păstrarea performanței verificată. Întrebați despre programul nostru-conector de viață extinsă.

Un cuvânt rapid despre întreținere

Densitatea-înaltă înseamnă mai mulți conectori în mai puțin spațiu, ceea ce înseamnă mai multe oportunități de contaminare. O singură particulă de praf de pe un capăt al virolei poate crește pierderea de inserție cu 1 dB sau mai mult-adică echivalentul cu adăugarea a 400 de metri de fibră la legătura dvs.

Remedierea este simplă, dar ne-negociabilă: inspectați și curățați fiecare conector înainte de împerechere. Aparatele de curățare cu un-clic funcționează pentru întreținere rapidă; pentru o contaminare persistentă, șervețele fără scame umezite cu IPA-, urmate de șervețele uscate. Inspectați întotdeauna după curățare pentru a verifica.

Dacă echipa ta nu face deja acest lucru religios, începe. Previne mai multe bilete de probleme decât orice altă practică individuală.

Când se plătește prima?

Să vorbim despre cifre. Distribuția de preț între tipurile de conector este reală, dar adesea mai mică decât presupune oamenii:

Prețul aproximativ; variază semnificativ în funcție de volum, tip de fibră și furnizor.

Matematica-echitabil depinde în mare măsură de ratele de muncă și de scala de implementare. Pentru o implementare de 1.000 de cabluri, în care uniboot economisește 2 minute pe cablu în timpul instalării, te afli la aproximativ 33 de ore de economie de forță de muncă. La un cost de 75 USD/oră pentru tehnicianul complet încărcat, este de 2.500 USD - destul de des pentru a acoperi prima de conectare cu marja rămasă.

Acolo unde matematica devine convingătoare este în întreținerea continuă. Dacă unitatea dvs. vede 50 de mutări de corecții pe lună și împingere-filele economisesc 5 secunde pe mișcare, prevenind în același timp o deconectare accidentală pe lună, valoarea cumulativă pe un ciclu de viață de 5 ani a infrastructurii se adună.

Studiu de caz TCO: Centru de date financiare de dimensiuni medii-

Am finalizat recent o analiză completă a costului total de proprietate pentru un client de servicii financiare care își migrează infrastructura cloud privată. Iată cum arătau numerele reale:

Profil de implementare:

Dimensiunea instalației: ~120 dulapuri

Domeniu de aplicare: stratul de comutare nucleu la distribuție, 5.000 de cabluri de corelare LC-LC

Comparație: LC duplex standard vs. uniboot cu clapete push-pull

Comparația costurilor:

Forța de muncă calculată la 75 USD/oră complet încărcată. Recuperarea incidentului include timpul tehnicianului plus impactul estimat asupra afacerii.

Prima inițială a materialului a fost compensată în principal de economiile de forță de muncă la instalații în primul an. Până în al treilea an, clientul era înainte-iar TCO-ul de cinci-ani a arătat economii de aproape 24.000 USD pentru o implementare relativ modestă. Pentru instalațiile mai mari sau cele cu volume MAC mai mari, cronologia ROI se comprimă semnificativ.

Analiză TCO personalizată

Doriți să vedeți cifrele pentru mediul dvs. specific? Oferim modelare TCO gratuită pentru oportunități calificate. Furnizați profilul dvs. de unitate-numărul de cabinete, volumul MAC, ratele forței de muncă, tipurile actuale de conectori-și vom construi o comparație personalizată care să arate costurile proiectate și perioada de amortizare.

Efectuarea Apelului

Iată arborele de decizie prin care ghidăm clienții:

Cea mai frecventă greșeală pe care o vedem? Supra-specificarea în zone cu-densitate scăzută, în timp ce sub-specificarea unde contează de fapt. O facilitate care pune conectori premium peste tot irosește bani. O facilitate care se zgârcește cu conectorii din panourile lor de agregare cu 96 de porturi creează viitoare bătăi de cap. Potriviți soluția la constrângerile specifice din fiecare zonă a infrastructurii dvs.

Pentru organizațiile care standardizează specificațiile conectorilor în mai multe facilități, procesul de selecție a conectorului de fibră optică beneficiază de o evaluare practică-cu configurațiile reale ale panoului. Seturile de mostre permit echipei dvs. să simtă diferența înainte de a se angaja la o comandă mare.

Serviciu de consultanta in proiectare

Planificați o nouă construcție sau o actualizare majoră? Echipa noastră tehnică vă poate revizui topologia rețelei și vă poate recomanda o strategie de conector optimizată pentru cerințele dumneavoastră specifice:

Dezvoltarea listei de materiale: programe complete de cablu cu lungimi, cantități și specificații

Optimizare personalizată a lungimii: minimizați risipa și îmbunătățiți estetica cu cabluri de{0}}dimensionate potrivită

Planificarea implementării în etape: prioritizează zonele cu-impact mare, amână upgrade-urile cu-valoare mai mică

Scrierea specificațiilor: Ajutați-vă echipa de achiziții să emită cereri de cerere clare și precise

Acest serviciu este gratuit pentru proiectele care depășesc pragurile minime de volum.

Ce urmează

Conectorul de fibră LC a fost calul de lucru al centrului de date timp de două decenii și nu va merge nicăieri în curând. Dar modul în care implementăm LC evoluează-panouri mai dense, spații mai înguste, rate de date mai mari. Designurile Uniboot și push-pull sunt răspunsuri directe la aceste realități.

Dacă plănuiți o infrastructură care trebuie să se extindă de la 100G astăzi la 400G sau 800G mâine, deciziile pe care le luați acum privind conectorii fie vor sprijini această creștere, fie o vor limita. Obținerea corectă în avans este mai ieftină decât modernizarea ulterioară.

Aveți întrebări despre anumite configurații sau aveți nevoie de ajutor pentru specificarea unei implementări? Echipa noastră tehnică a văzut majoritatea cazurilor marginale și vă poate îndruma spre ceea ce a funcționat în medii similare.
