Cum să alegi o coadă de fibră optică: specificații și ghidul cumpărătorului

Puneți două fișe de date ale furnizorului una lângă alta și ambele vor citiIL Mai mic sau egal cu 0,3 dB, RL Mai mare sau egal cu 50 dB. Comandați din ambele, îmbinați-le în același ODF, iar bugetele de link măsurate pot diferi. Două specificații pentru fibre optice pot cita aceleași limite în timp ce descriu produse material diferite, deoarece un număr scris fără metoda sa de măsurare nu este o specificație. Este o revendicare de marketing.

Acest decalaj este locul în care încep majoritatea disputelor de livrare. Odată ce tava este închisă și următorul OTDR se află în fața unui client, nimeni nu poate decide retroactiv dacă 0,3 dB citat a fost măsurat față de un cablu de referință sau ca o valoare asociată aleatoriu, dacă adaptoarele din panou sunt în aceeași clasă de performanță ca și conectorii sau care ediție a standardului de inspecție final-față a fost evaluată din fabrică.

Acest ghid nu explică ce este o coadă sau cum diferă de un cordon de corecție. Acest motiv este deja acoperit în nota noastră desprediferența dintre o coadă de fibră și un cordon de plasare. Ceea ce urmează este mai restrâns: cele nouă linii care aparțin unei specificații, ceea ce controlează fiecare de fapt și ce se întâmplă la fața locului atunci când una dintre ele este lăsată necompletată.

Totul de mai jos se mapează la unul dintre aceste câmpuri. Dacă RFQ-ul dvs. indică toate cele nouă, doi furnizori cotează același produs și compararea prețurilor devine semnificativă. Dacă scrie patru, comparați cotațiile pentru produse diferite.

Numele câmpurilor sunt jumătatea ușoară. Un RFQ funcțional conține trei coloane, mai degrabă decât una, care stabilesc cerințele cumpărătorului, răspunsul furnizorului și dovezile de acceptare pentru fiecare dintre cele nouă specificații pentru fibre optice, deoarece un câmp pe care un furnizor i se permite să îl lase necompletat este un câmp care este decis în fabrică și nu de dvs. Ce dovezi de acceptare merită solicitate pentru fiecare linie este ceea ce stabilește restul acestui articol.

Specific Lines 1 and 2: Single Mode vs Multimod Fiber Pigtail Selection and Connector Interface

„Modul unic-” nu este o specificație. O coadă de fibră optică cu un singur mod construită pe standardul G.652D se comportă diferit față de cea construită pe G.657A2, a cărei sensibilitate redusă la macrobend tolerează o bobinare mai strânsă. Acolo unde geometria tăvii permite slăbirii să se așeze cu mult peste raza minimă de îndoire specificată a fibrei, G.652D este răspunsul corect și mai ieftin. În cutiile de borne FTTH compacte, carcasele-montate pe perete și casetele dense în care bobina este forțată aproape de această limită, specificarea G.657A1 sau A2 reduce riscul de pierdere-de macrobend-care produce un comportament intermitent, dependent de temperatură-, care este foarte greu de urmărit odată ce cadrul este populat.



Două întrebări separate se prăbușesc într-una singură pe partea multimodală. Compatibilitatea geometrică este prima: fibrele de 50/125 µm (OM3, OM4, OM5) se interconectează fizic, în timp ce unirea lor la 62,5/125 µm OM1 creează o nepotrivire a dimensiunii miezului-care nu poate fi corectată numai prin îmbunătățirea alinierii îmbinării. Lățimea de bandă modală este cea de-a doua și independentă: un canal construit din grade mixte funcționează la cea mai mică lățime de bandă modală efectivă din el, astfel încât o legătură OM4 care conține în liniște o coadă de fibră optică multimod OM3 trebuie verificată în raport cu lungimea reală și rata de linie, mai degrabă decât să se presupună acceptabilă.

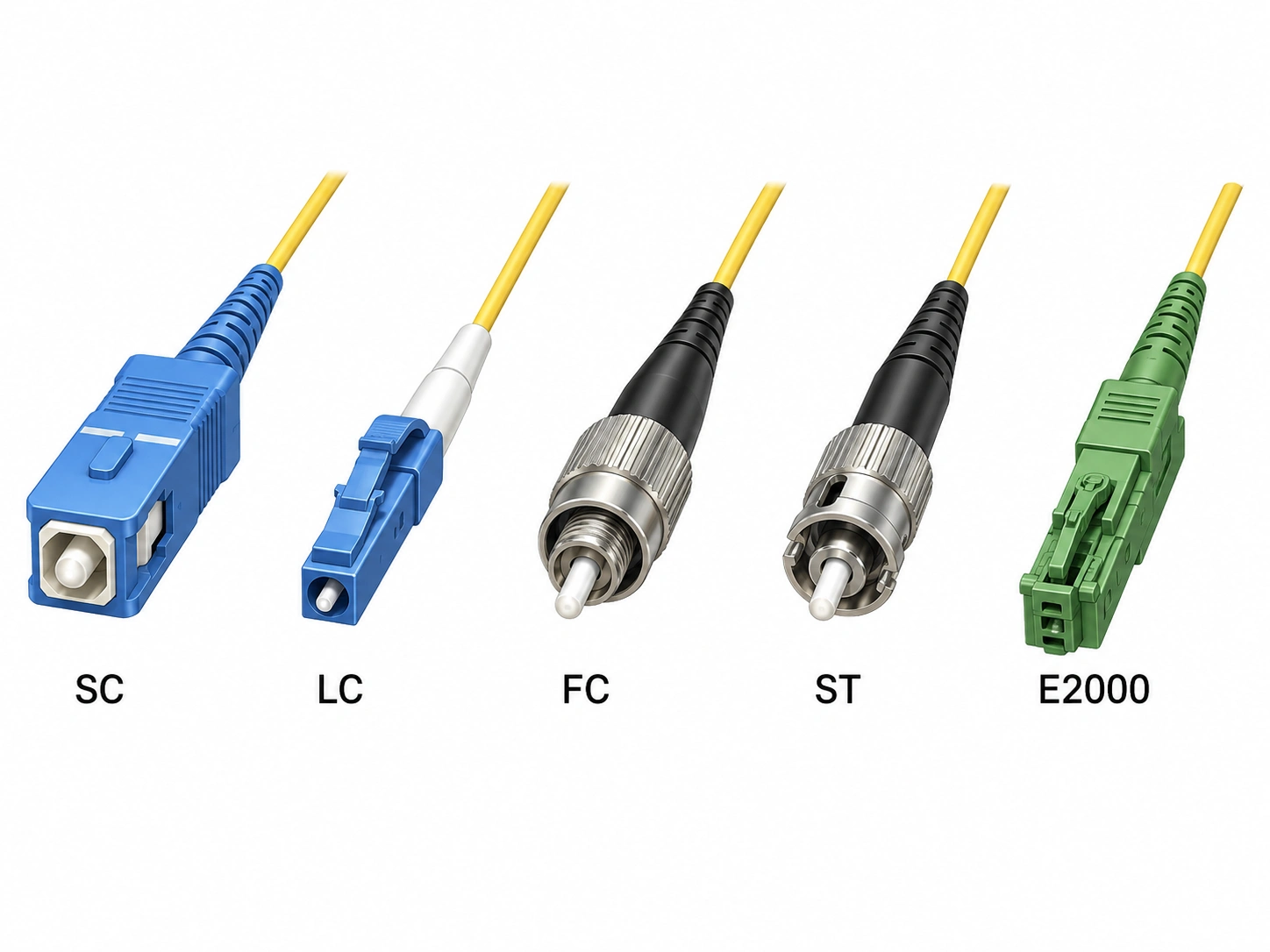

Alegerea conectorului este mai mult mecanică decât optică. LC domină panourile cu densitate mare-, deoarece dublează numărul de porturi per unitate de rack, SC rămâne standard în GPON și în mare parte din stratul de acces FTTH, iar FC persistă în testare și măsurare și în cadrele de telecomunicații mai vechi. Înainte de a renunța la ea,interfață FC threaded și unde încă își câștigă loculmerita verificat. E2000 apare acolo unde este obligatorie o interfață închisă, cu -randament- mare. Ceea ce contează pe linia de specificații este denumirea piesei IEC 61754 aplicabile împreună cu familia de conectori, deoarece aceasta definește geometria de împerechere la care au fost construite panoul și adaptoarele.

O față de capăt UPC este bombată și se potrivește plat cu omologul său. O față de capăt APC este șlefuită la 8 grade, ceea ce direcționează lumina reflectată din miez și către placare. Consecința practică este pierderea rentabilității. Interfețele unghiulare sunt specificate în regiunea Mai mare sau egală cu 60 dB atunci când sunt asociate și interfețele de contact fizic-în jurul regiunii Mai mare sau egal cu 50–55 dB, iar diferența contează cel mai mult acolo unde puterea reflectată degradează activ semnalul, ceea ce înseamnă distribuție PON și FTTx, suprapuneri CATV, transport DWDM și RF analogic. Pentru rețelele LAN de întreprindere, legăturile de date digitale standard și majoritatea canalelor de centre de date cu un singur-mod, este suficientă o fibră optică UPC care să îndeplinească o cerință de pierdere de retur de 50 dB, cu condiția ca toleranța de reflectare a transceiver-ului să fie verificată și nu presupusă.

Tipul polonez nu este un câmp per-articol, este un câmp lat-canal. Pigtail-ul, adaptorul, portul panoului de patch-uri și interfața echipamentului trebuie să fie de acord, iar RFQ-ul ar trebui să precizeze lustruirea pentru fiecare pigtail de fibră optică și fiecare adaptor din canal, în loc să presupună că instalatorul va observa. Geometria interfeței din spatele unghiului este prelucrată în defalcarea noastrăcum diferă conectorii APC de UPC.

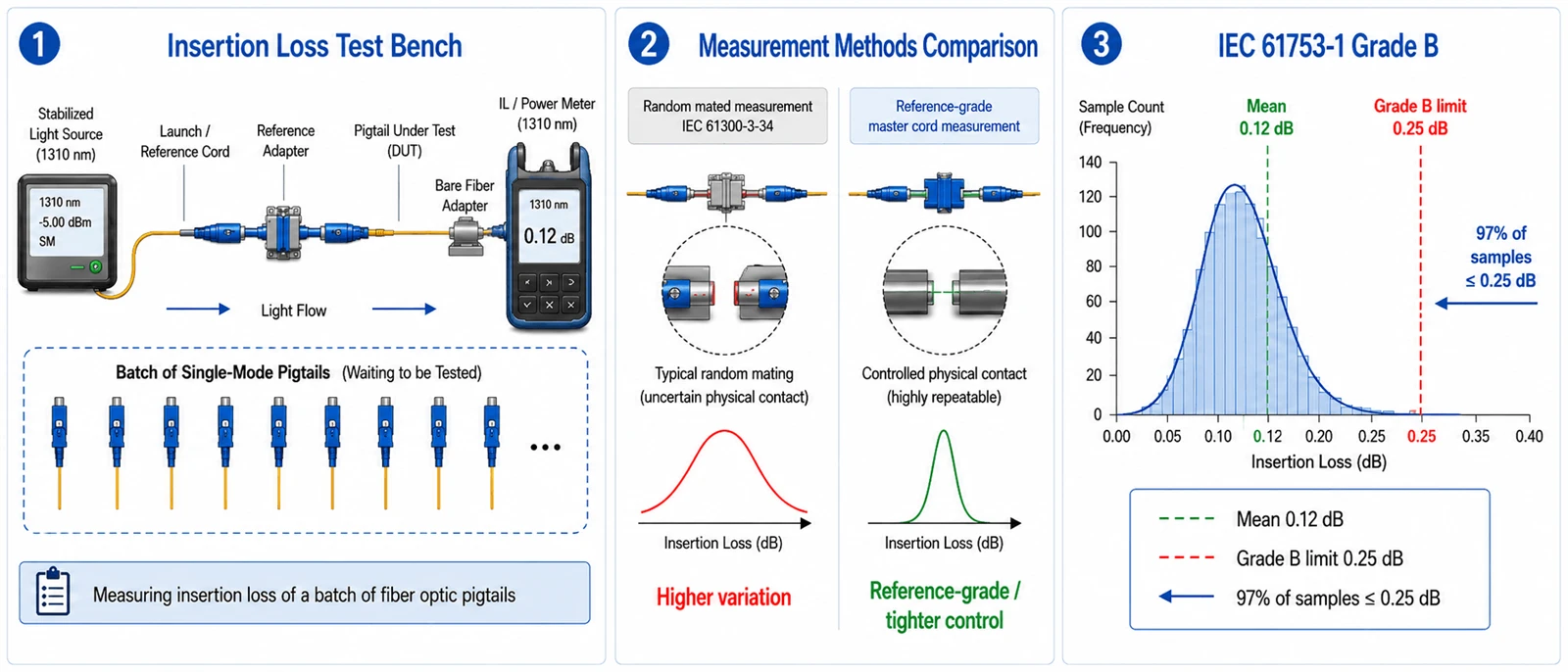

Pierderea de inserție pentru o pereche de conectori poate fi caracterizată în două moduri. Măsurat cu un cablu principal de referință-(un conector reglat, bine controlat, păstrat pentru metrologie), un conector de producție produce o cifră măgulitoare. Măsurată ca apartener la întâmplare, în cazul în care orice conector din lot este îmbinat cu oricare altul, distribuția se lărgește, deoarece pozițiile miezului celor două manșoane nu mai sunt compensate de un partener ideal. Ambele numere sunt sincere și nu sunt același număr, motiv pentru care standardul de pierdere a inserției de fibre optice pe care îl citați contează mai mult decât cifra pe care o citați.

IEC 61753-1 rezolvă ambiguitatea prin definirea statistică a gradelor de atenuare, pe o bază aleatorie, cu metoda de măsurare fixată ca IEC 61300-3-34. Gradul B este specificat ca o medie la sau sub 0,12 dB cu 0,25 dB maxim pentru cel puțin 97% din probe, gradul C la 0,50 dB maxim cu o medie de 0,25 dB și gradul D la 1,0 dB maxim. Un singur eșantion care trece la 0,3 dB față de un cablu de referință este o declarație mult mai slabă decât un lot care întrunește gradul B. Citați standardul cu ediția actuală și amendamentul pe linia RFQ, în același mod în care ați cita orice alt document de acceptare.

O distincție se pierde constant, inclusiv în fișele de date de la furnizori care ar trebui să cunoască mai bine.Gradele de atenuare și gradele de pierdere de returnare sunt două scale paralele, nu una.Gradele de litere B, C și D descriu pierderea de inserție. Pierderea de returnare este specificată separat, cu nivelul-interfeței în unghi definit la Mai mare sau egal cu 60 dB asociat. Prin urmare, scrierea „Gradului B” pe un RFQ nu spune nimic despre reflectanță, iar o coadă de fibră optică poate îndeplini gradul B în timp ce suportă orice pierdere de rentabilitate pe care furnizorul a ales să o construiască. Anunțați ambele.

Gradul B necesită o orientare controlată a miezului

Obținerea gradului B necesită în mod constant controlul unde se află miezul fibrei în raport cu axa virolei, ceea ce înseamnă, în practică, ca asamblatorul orientează și fixează virola, astfel încât excentricitatea miezului să cadă într-o direcție cunoscută. Un furnizor fără acest pas poate produce o probă bună. Producerea unui bundistributieeste o capacitate diferită, motiv pentru care revizuirile din 2024 ale seriei IEC 61755-3 au formalizat statisticile de excentricitate de bază pentru aceste interfețe.

Adaptorul face parte din conexiunea măsurată

Manșonul este cel care ține cele două manșoane coaxiale, astfel încât un adaptor de toleranță-slăbit poate împiedica conexiunea asamblată să îndeplinească distribuția de atenuare dorită, chiar și atunci când coada de fibră optică premium este în grad. Verificați ca o conexiune asociată mai degrabă decât ca o componentă. Acest lucru este ușor de ratat tocmai pentru că inspecția care vine de obicei testează doar coada.

Sub numerele de pierderi se află parametrii geometrici care le produc: raza de curbură, decalajul apexului (cât de departe se află punctul cel mai înalt al domului de axa fibrei) și înălțimea fibrei, proeminența sau subdecupare a fibrei în raport cu virola. Împreună determină dacă cele două miezuri se ating efectiv sub sarcina arcului. Acestea sunt rezultate ale procesului de lustruire, nu alegeri de proiectare, motiv pentru care sunt cea mai rapidă modalitate de a distinge o linie de producție controlată de una subcontractată.

Curățenia este cealaltă jumătate. Contaminarea la capăt-față este identificată în mod repetat în întreaga industrie ca principală cauză a defecțiunii în rețelele de fibră instalate, iar pe un miez-unic de 9 µm, o particulă care se află în regiunea centrală poate provoca o atenuare sau reflexie severă, mai degrabă decât una marginală. De asemenea, tinde să se afișeze ca pierdere de retur degradată înainte de a apărea ca pierdere de inserție degradată, astfel încât o citire-contorului de putere poate sta în interiorul specificațiilor în timp ce un sistem coerent sau amplificat arde deja marja.

Performanța optică guvernează, iar inspecția vizuală nu este de sine stătătoare

A treia ediție din 2022 a IEC 61300-3-35 afirmă în mod direct că inspecția vizuală se adaugă și nu înlocuiește măsurarea atenuării și a pierderii de retur. Se merge mai departe: un conector care a fost curățat de resturi libere și încă nu reușește inspecția vizuală nu este respins automat dacă îndeplinește performanța optică specificată (IEC). Prin urmare, o clauză RFQ menționând „respinge în caz de defecțiune vizuală” contrazice standardul actual. Scrieți regula de acceptare așa cum o scrie standardul, cu inspecția plus calificarea optică și performanța optică.

Indicați anul ediției, deoarece criteriile s-au mutat

A treia ediție a eliminat cerințele de inspecție pentru zonele C și D și a rescris părți din criteriile zonei A și B. Prin urmare, „Conformă cu IEC 61300-3-35” fără o dată este inaplicabilă, deoarece furnizorul și cumpărătorul pot evalua diferite seturi de reguli și ambii spun adevărul (Fluke Networks).

Automatizați clasificarea și tratați ambalajul ca parte a specificațiilor

Raționamentul uman de acceptare/eșec variază în funcție de tehnician, de lumina ambientală și de afișaj, ceea ce face ca deciziile de acceptare să nu fie-reproducibile, în timp ce analiza automată a imaginii produce un rezultat care poate fi atașat la o înregistrare a lotului. Ambalajul contează mai mult decât pare: ambalajul ne-ermetic nu este o garanție de-curățenie pe termen lung, așa că nedeschise nu trebuie citit ca curat. Capacele de praf și metoda de ambalare aparțin fișei de specificații cu fibre optice, iar inspecția pe teren înainte de împerechere rămâne obligatorie, indiferent de cât de bine arată datele din fabrică.

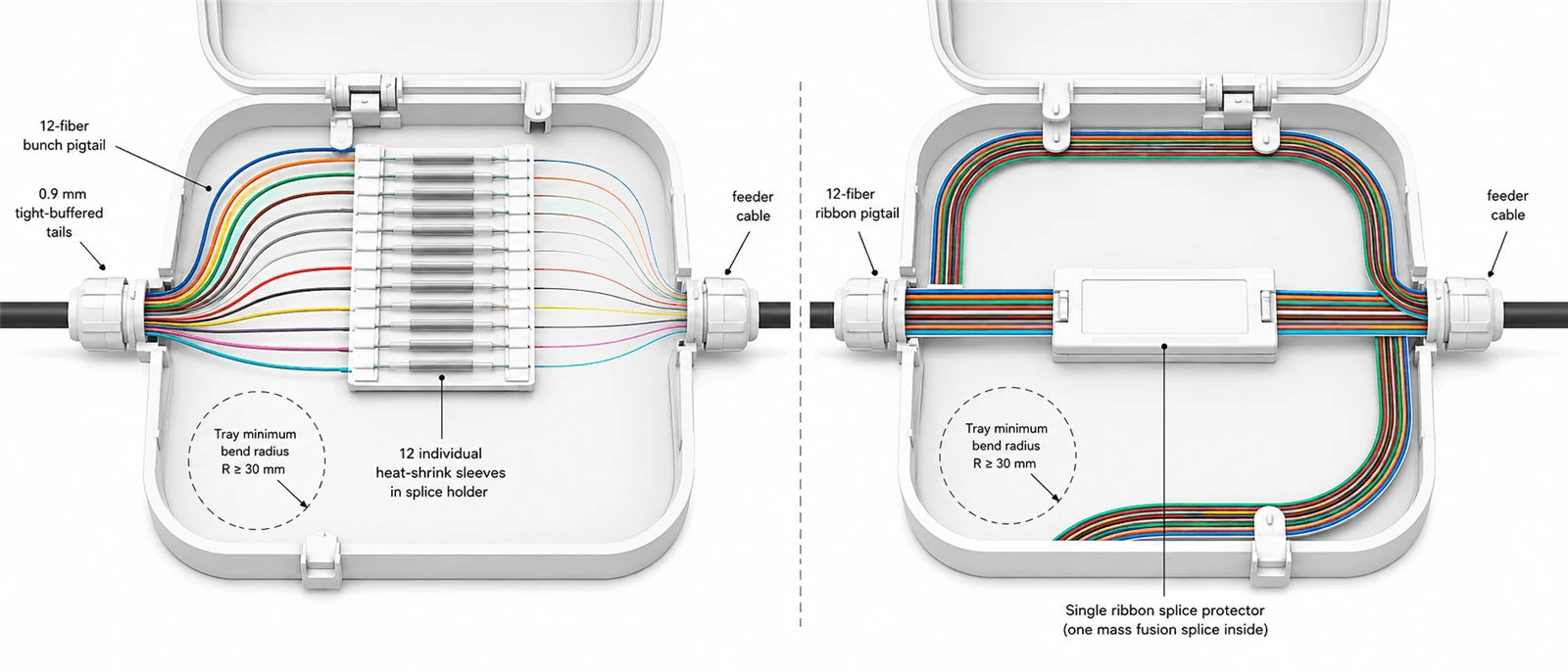

Structura este aleasă de carcasă. Construcția etanșă-tamponată de 0,9 mm este implicită pentru lucrul cu tăvi de îmbinare-, deoarece direcționează și se înfășoară în tăvi închise, în timp ce construcțiile cu manta de 2,0 mm și 3,0 mm adaugă protecție la strivire și la tracțiune acolo unde coada este manipulată în mod repetat sau părăsește carcasa. Jachetele mai grele sunt mult mai greu de înfășurat în interiorul unei tăvi construite în jurul unei raze minime mici, care este limita practică a cât de departe puteți merge în această scară. Între cele două metode de îmbinare există o decizie reală: un pigtail de fibră optică cu 12 fibre se îmbină individual, care se potrivește terminațiilor mixte sau în faze, în timp ce panglica se termină prin fuziune în masă, care este dramatic mai rapidă la scară, dar necesită fibră panglică pe partea de intrare și un regim de protecție de îmbinare potrivit. Comandarea unei panglici într-o fabrică terminată pentru îmbinare individuală transformă o economie de muncă într-o penalizare de muncă.

Un cod de culoare cu 12 fibre poate urma TIA-598 sau convenția IEC, în funcție de specificația proiectului. Denumiți standardul pe linia de specificații, mai degrabă decât să scrieți „culori standard” și verificați-l în raport cu secvența deja instalată în cadru, deoarece un cadru populat în conformitate cu două convenții face ca fiecare defecțiune viitoare să fie mai lentă. Această verificare aparține acceptării ODF și gestionării fibrei, mai degrabă decât la prima greșeală.

Lungimea este câmpul cel mai des completat din obișnuință și este mai degrabă aritmetică decât preferință. Luați traseul de rutare de la punctul de îmbinare la terminație, adăugați slăbirea pe care o necesită tava pentru a se înfășura la raza minimă de îndoire specificată, adăugați o alocație de serviciu, apoi rotunjiți la următorul pas standard. O ilustrație lucrată: un traseu de 1,2 m, două bobine într-o tavă a cărei rază minimă declarată este de 30 mm (aproximativ 0,19 m de fibră pe tură, deci 0,38 m), plus 0,1 m la capăt, dă 1,68 m, care devine o comandă de 2,0 m. Comandați mai jos și fibra este forțată să depășească limita de îndoire, producând o atenuare care apare numai după ce tava este închisă. Comandă mult deasupra ei și excesul congestionează caseta, obstrucționând munca ulterioară. Aceeași aritmetică decide dacă incinta în sine are capacitatea, care este punctul în careselecția panoului de corecție și a carcaseiîncetează să mai fie o decizie separată de specificația pigtail pentru fibră optică.

Alegerea jachetei este condusă de codul de incendiu înainte de orice altceva. PVC-ul este un material de uz general oferit în mod obișnuit,-coda de porc din fibră optică LSZH este specificată în cazul în care toxicitatea fumului și opacitatea în spațiile ocupate închise sunt reglementate, iar desemnările OFNR și OFNP se aplică acolo unde sunt aplicate listele de ridicare și plen. Acestea sunt decizii de conformitate mai degrabă decât cele de performanță. Scrieți lista pe care o necesită codul local de construcție, electricitate și incendiu, mai degrabă decât un nume de material, deoarece cerințele variază în funcție de jurisdicție și de specificația proiectului.

O coadă standard de fibră optică de interior nu este construită pentru expunerea directă în aer liber și am spune mai degrabă acest lucru înainte de comandă decât după. Îi lipsește mantaua-stabilă, rezistentă la intemperii- și armătura necesară pentru a supraviețui ciclului de temperatură, pătrunderii umidității și solicitărilor mecanice. „În aer liber” nu este, de asemenea, o condiție, iar blindate și impermeabile nu sunt răspunsuri interschimbabile. Expunerea la UV determină chimia cămășii, apa stătătoare sau condensul acționează etanșarea și protecția la pătrundere, riscul de rozătoare și impactul mecanic determină blindajul, iar intervalul de temperatură determină atât alegerea materialului, cât și calificarea la care a fost testat ansamblul. Specificați condițiile pe care le va vedea ansamblul și lăsați construcția să urmeze.

Limitele mecanice aparțin pe aceeași linie, ca și numerele proprii ale ansamblului. Valorile tensiunii de tragere indicate pentru cablul trunchiului exterior-centralei nu se transferă la un ansamblu scurt conectat, ai cărui parametri limitatori sunt rezistența la tracțiune a cablului de coadă și forța de reținere a conectorului la capătul terminat. Solicitați ambele din fișa tehnică a construcției specifice pe care o comandați și solicitați-le pentru SKU, mai degrabă decât pentru familia de produse.

Telcordia GR-326-CORE este cea mai citată și mai greșită acreditare din această categorie de produse. Acesta stabilește cerințe generice pentru conectorii utilizați pentru îmbinarea fibrelor optice monomod și pentru ansamblurile jumper realizate din acestea (Telcordia). Conectorii montabili pe teren sunt acoperiți separat de GR-1081, iar produsele de curățare a conectorilor de GR-2923.

Documentul citat cel mai des alături de acesta este citat greșit.GR-1435-CORE este „Cerințe generice pentru conectorii optici cu mai multe fibre”, ceea ce înseamnă mai multe fibre, nu multimode.Se adresează conectorilor cu mai multe-fibră, cum ar fi ansamblurile în stil MPO-, iar subiectul său este încă mono-mod. O mare parte din literatura de specialitate a furnizorilor îl transcrie ca omologul multimod al GR-326, iar cumpărătorii moștenesc eroarea în propriile cereri de cerere. Dacă un furnizor oferă documentație GR-326 pentru a sprijini o coadă de fibră optică multimodală, răspunsul corect este să nu ceri GR-1435. Este de a recunoaște că niciun document Telcordia GR din acea familie nu acoperă produsul și de a specifica acceptarea gradelor de performanță IEC și a datelor de testare a lotului.

Dovezile de calificare și dovezile de livrare nu sunt același document

Un raport de calificare GR-326 descrie un design de conector care a supraviețuit unui regim de testare; nu spune nimic despre mulineta care va sosi luna viitoare. ISO 9001 certifică faptul că un proces de fabricație este documentat și controlat, nu că vreun lot a îndeplinit o specificație optică, iar CE și RoHS sunt declarații de acces pe piață și de substanță. Ceea ce descrie expedierea dvs. este o înregistrare de testare legată de lotul dvs., care indică metoda de măsurare, lungimea de undă, baza eșantionului și identificatorul lotului. Solicitați calificarea unei terțe părți atunci când aprobați un design de conector într-un standard de rețea. Solicitați înregistrările loturilor atunci când acceptați livrarea unei comenzi de fibră optică. Confundând cele două este modul în care cumpărătorii ajung cu un certificat impresionant și o bobină neverificabilă.

Aceleași nouă domenii produc cerințe optice și mecanice material diferite, în funcție de locul în care aterizează produsul. Ambele coloane de mai jos sunt o specificație de pornire ilustrativă derivată din ipotezele menționate, nu o cerință universală.

Ipotezele și modul în care acestea produc nota.Coloana GPON presupune un buget PON de clasa B+ de 28 dB, un splitter 1:32 care consumă aproximativ 17,5 dB, aproximativ 5 dB de fibre și pierderi de îmbinare și două perechi de conectori împerecheate. Asta lasă câțiva dB nealocați, deci gradul C este suficient și specificarea gradului B cumpără marja de care nu are nevoie linkul. Coloana centrului de date presupune un buget de canal de aproape 2,6 dB la rata și atingerea dorite, aproximativ 1,0 dB de fibre și pierderi de îmbinare, 0,6 dB menținute ca marjă de inginerie și patru perechi împerecheate care împart restul de 1,0 dB. Acest lucru permite 0,25 dB per pereche ca medie, pe care gradul C l-ar consuma în întregime fără spațiu liber, în timp ce media de 0,12 dB a gradului B lasă loc pentru îmbătrânire și re{15}}împerechere. Schimbați raportul de împărțire, numărul de perechi sau marja rezervată și recomandarea de note se modifică odată cu acesta. Nota este o ieșire a bugetului, nu un atribut al aplicației.

De partea noastră, cele nouă câmpuri se mapează la pașii de producție care lasă înregistrări: verificarea fibrelor și a ferulelor de intrare, scindare și curățare, ansamblu conector cu întărire controlată cu temperatură-, programe separate de lustruire pentru UPC și APC, inspecție automată-feței și testare optică pentru pierderea inserției, pierderea polarității și continuitatea finală a lungimii de polarizare, continuitate și continuitate a polarității. Care dintre aceste înregistrări merită solicitată depinde de implementare și de diferențele practice dintre acesteaMedii FTTH, ODF și centre de datedecideți dacă aveți nevoie de date per-articol sau de o statistică de lot.

Scrieți cele nouă rânduri. Precizați metoda de măsurare și gradul de atenuare separat de cerința de pierdere de returnare pe rândul 4, precizați anul ediției și regula de acceptare de guvernare pe rândul 5, faceți tipul de lustru o declarație de canal-lată mai degrabă decât una per-articol, calculați lungimea din incintă și solicitați cifre de tracțiune și retenție pentru SKU, mai degrabă decât pentru familie. Numai asta elimină majoritatea litigiilor de livrare pe care le generează această categorie de produse.

În rest, cereți documente mai degrabă decât asigurări. Disponibil cu o comandă: fișe de date, înregistrări de testare per-articol sau per-lot cu metoda de măsurare specificată, rapoarte de pierdere prin introducere și returnare, liste de ambalare și certificate de conformitate. Putețisolicitați un eșantion testat în funcție de specificația dvs. de nouă-linii, cu înregistrarea testului în lot. Trimiteți cele nouă câmpuri și vom răspunde în același format, inclusiv liniile pe care le-am respinge. Opțiunile de specificații complete și câmpurile de personalizare sunt listate pepagina produsului coadă de fibră optică.
