Ni se pune foarte des această întrebare:„Ar trebui să rămânem cu conectorii LC sau să trecem la MTP/MPO pentru extinderea centrului nostru de date?”Și sincer, răspunsul nu este aproape niciodată unul simplu-sau--cealaltă alegere.

Iată că-cea mai mare parte a confuziei provine din informații incomplete. S-ar putea să citiți că MTP/MPO oferă „de 12 ori mai mult densitatea” și să vă gândiți, grozav, să facem totul-la asta. Dar apoi realizezi că comutatoarele tale existente folosesc interfețe LC, tehnicienii tăi sunt instruiți cu privire la terminarea LC și, dintr-o dată, te uiți la o configurație hibridă despre care nimeni nu te-a avertizat.

Sau poate ai făcut calculul cu privire la costurile componentelor și cablurile LC arată mai ieftin pe fibră. Adevărat. Dar ați luat în considerare cele 6 ore de muncă de instalare pentru fiecare 48 de conexiuni LC față de 20 de minute pentru trunchiul MTP echivalent? Acolo devine interesantă imaginea costului real.

Acest ghid prezintă punctele de decizie reale-nu chestiile teoretice „iată ce este fiecare conector” pe care le puteți găsi pe Wikipedia. Presupunem că știți deja elementele de bază. Probabil că ai nevoie de claritatecând fiecare tehnologie are sens financiar, unde apar costurile ascunse și cum să evităm greșelile pe care le-am văzut pe alte echipe.

Ecuația costurilor despre care nimeni nu vorbește

Să începem cu cifrele, deoarece aici majoritatea conversațiilor de planificare fie se blochează, fie se întorc.

Prețul componentelor spune o poveste înșelătoare. Da, un cablu trunchi MTP pre-terminat cu 12 fibre costă mai mult de șase cabluri de corelare LC duplex care acoperă același număr de fibre. Uneori de 2-3 ori mai mult. Dacă te oprești acolo, LC arată ca câștigătorul evident.

Dar costul componentelor este de obicei doar 15-25% din costul total al proiectului de cablare. Restul? Forță de muncă, spațiu în rack, infrastructură de gestionare a cablurilor și întreținere continuă. Acolo se inversează comparația.

Un alăturat--pentru o implementare de 1.000 de fibre:(Aceste cifre se bazează pe tarifele tipice de pe piața din SUA și pe timpii de instalare pe care i-am urmărit în mai multe proiecte. Cifrele dvs. pot varia, dar ratele tind să se mențină.)

Surse de date: Ratele forței de muncă bazate pe sondajele instalatorilor BICSI 2023-2024; costurile spațiului de rack de la benchmark-urile de colocare a Uptime Institute; prețul componentelor din cotațiile agregate ale distribuitorilor.

Aportul nu este „MTP/MPO întotdeauna câștigă”. Asta epunctul de încrucișare are loc în jur de 400-500 de fibre. Sub aceasta, costul mai mic al componentelor LC poate compensa diferența de forță de muncă. Mai mult decât atât, eficiența instalării MTP/MPO și avantajele densității se adaugă rapid.

Aprecierea noastră:Am văzut echipe arse de concentrarea prea restrânsă pe citatele inițiale. Un client a economisit 15.000 USD pe componente utilizând toate-LC, apoi a cheltuit cu 40.000 USD în plus pentru instalare și a rămas fără spațiu în rack șase luni mai târziu. Opțiunea „mai ieftină” le-a costat un cabinet suplimentar și un weekend de recablare de urgență. Planificați unde veți fi peste 3 ani, nu doar unde vă aflați astăzi.

Cum arată de fapt „densitatea ridicată”.

Cifre precum „îmbunătățirea densității de 12 ori” sunt aruncate foarte mult. Iată ce înseamnă asta în practică.

Luați un panou de corecție standard 1U. Cu adaptoarele LC duplex, puteți monta 48 de porturi, ceea ce vă oferă 96 de conexiuni de fibră. Destul de dens după standardele tradiționale. Acum schimbați acele adaptoare LC cu interfețele MTP-24. Același spațiu de 1U, dar acum fiecare port gestionează 24 de fibre în loc de 2. Adică 1.152 de conexiuni de fibră în aceeași unitate de rack.

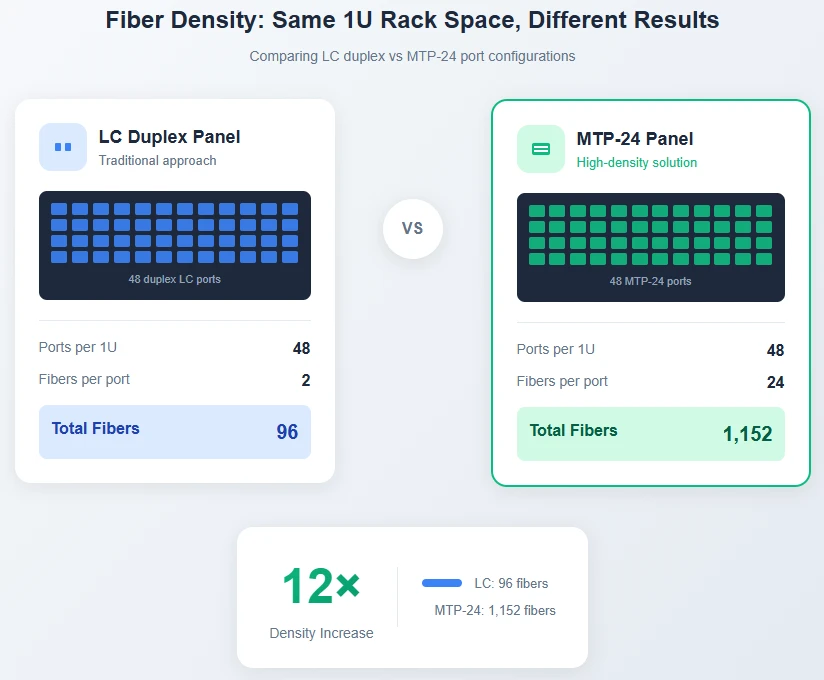

Figura 1: Același spațiu de rack 1U oferă o capacitate de fibră extrem de diferită. Configurația MTP-24 atinge densitatea de conexiune de 12 ori mai mare decât duplexul LC.

Acest lucru contează cel mai mult în mediile în care spațiul în rack este restrâns sau costisitor. Facilitățile de amplasare care percep lunar 800 USD-1.500 per unitate de rack fac din densitate o pârghie de cost direct. Centrele de date pentru întreprinderi cu amprente fixe se confruntă cu aceeași presiune dintr-un unghi diferit - fiecare unitate de rack consumată de cablare este una pe care nu o puteți utiliza pentru calcul.

Dar densitatea aduce propriile provocări. Când o conexiune MTP-24 eșuează, 24 de fibre se sting simultan în loc de 2. Depanarea necesită instrumente și abilități diferite. Curățarea unei părți de capăt cu 24 de fibre este mai implicată decât curățarea unei singure virole LC. Acestea nu sunt motive de evitatcablare cu fibră de{0}}înaltă densitate-sunt motive pentru a planifica corect.

De ce majoritatea centrelor de date ajung să le folosească pe ambele

Iată ceva ce materialele de marketing nu subliniază: majoritatea centrelor de date moderne nu aleg între LC și MTP/MPO. Ei folosesc o arhitectură de cablare structurată care valorifică fiecare tehnologie acolo unde are sens.

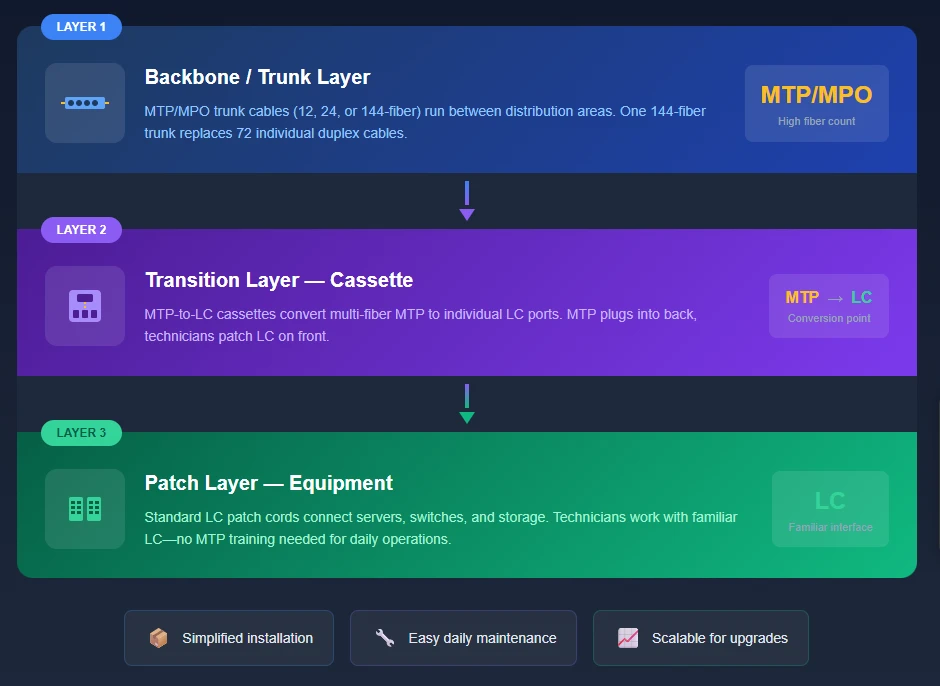

Figura 2: Arhitectură hibridă cu trei-straturi - Densitatea MTP/MPO pentru coloana vertebrală, casete pentru tranziție, accesibilitate LC pentru corecție.

Stratul coloanei vertebraleutilizează cabluri trunchi MTP/MPO-de obicei 12, 24 sau 144-ansambluri de fibră-care rulează între cadrele de distribuție principale și locațiile de sus-de-rack. Un portbagaj MTP cu 144 de fibre înlocuiește ceea ce altfel ar fi 72 de cabluri duplex individuale. Doar economiile pentru traseul cablurilor sunt substanțiale, iar instalarea devine o chestiune de conectare a ansamblurilor pre-terminate, mai degrabă decât de tragerea și terminarea a zeci de cabluri individuale.

Stratul de tranzițieeste locul în care MTP întâlnește LC. Modulele casete-carcase mici cu porturi MTP în spate și porturi LC în față-se așează în interiorul panourilor de corecție din fibră. Portbagajul MTP se conectează în spate; tehnicienii lucrează cu conexiuni LC standard în față. Aceasta este puntea care face abordarea hibridă practică.

Stratul de plastureeste tot LC. NIC-urile de server, HBA-urile de stocare și majoritatea porturilor de comutare folosesc transceiver cu interfață LC-. Oamenii care efectuează mișcări, adaugări și modificări zilnice--funcționează cu cablurile de corelare LC familiare. Nu trebuie să știe sau să le pese că coloana vertebrală din spatele casetei este MTP/MPO-ei văd doar porturi LC.

Aprecierea noastră:Caseta este eroul necunoscut al infrastructurii moderne de fibră. Vă permite să capturați densitatea MTP/MPO și beneficiile de instalare pentru perioade lungi, păstrând în același timp accesibilitatea LC pentru conexiunile care se schimbă frecvent. Dacă construiți o infrastructură nouă, începeți planificarea de la casetă spre exterior-de ce număr de fibre aveți nevoie pentru fiecare rack? Asta determină specificațiile trunchiului și cerințele portului LC.

Polaritatea: greșeala care costă weekendurile

Dacă există un subiect în care am văzut cele mai evitabile probleme, acesta este gestionarea polarității în sistemele MTP/MPO.

Cu conexiunile LC, polaritatea este simplă-potriviți Tx cu Rx. Încurcă-te și schimbi cele două fibre. Durează 30 de secunde. Cu 12 sau 24 de fibre într-un singur conector, matematica devine complicată. Standardul TIA-568 definește trei metode de polaritate, iar amestecarea acestora nu cauzează doar eșecul unei legături, ci poate amesteca mai multe perechi de fibre în moduri care sunt cu adevărat dureroase de diagnosticat.

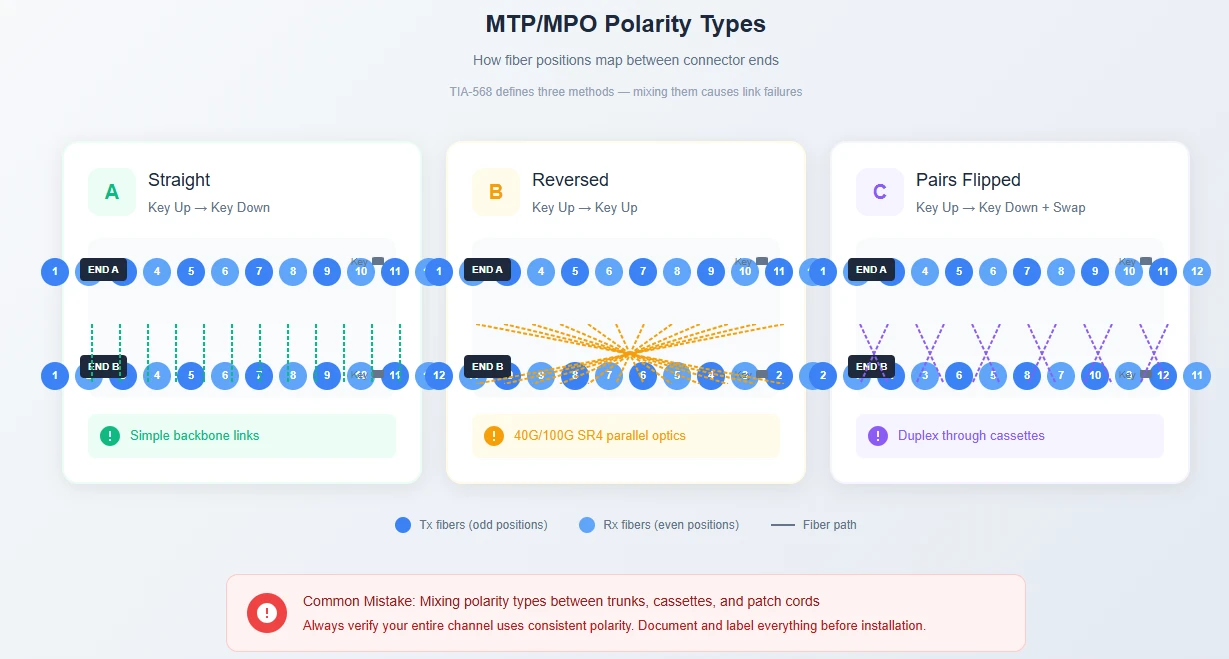

Figura 4: Metodele de polaritate MTP/MPO - maparea poziției 1 determină alinierea Tx/Rx. Tipul B (inversat) este cel mai comun pentru optica paralelă.

Remedierea nu este complicată-ci doar necesităplanificare înainte de a comanda. Documentați-vă schema de polaritate. Asigurați-vă că casetele, portbagajul și cablurile de corecție urmează aceeași metodă. Etichetați totul. Și testați cu un tester compatibil MPO-înainte de lansarea live, nu după ce cineva raportează o eroare a conexiunii.

TIA-568.3-D specifică faptul că cablurile de testare trebuie verificate la o pierdere de 0,3 dB sau mai bună. Dacă vedeți numere mai mari sau rezultate inconsecvente în pozițiile fibrelor, polaritatea este primul lucru de verificat. ^[1]

-Proofing viitor: ce înseamnă 400G și 800G pentru cablarea dvs.

Dacă construiți astăzi o infrastructură care trebuie să dureze 5-7 ani, foaia de parcurs 400G și 800G contează.

Iată traiectoria: optica paralelă 100G (SR4) utilizează 8 fibre cu conectori MTP-12. 400G DR4 utilizează aceeași abordare cu 8 fibre. Dar implementările 400G SR8 și 800G se mută la conectori MTP cu 16 fibre pentru un număr mai mare de benzi.

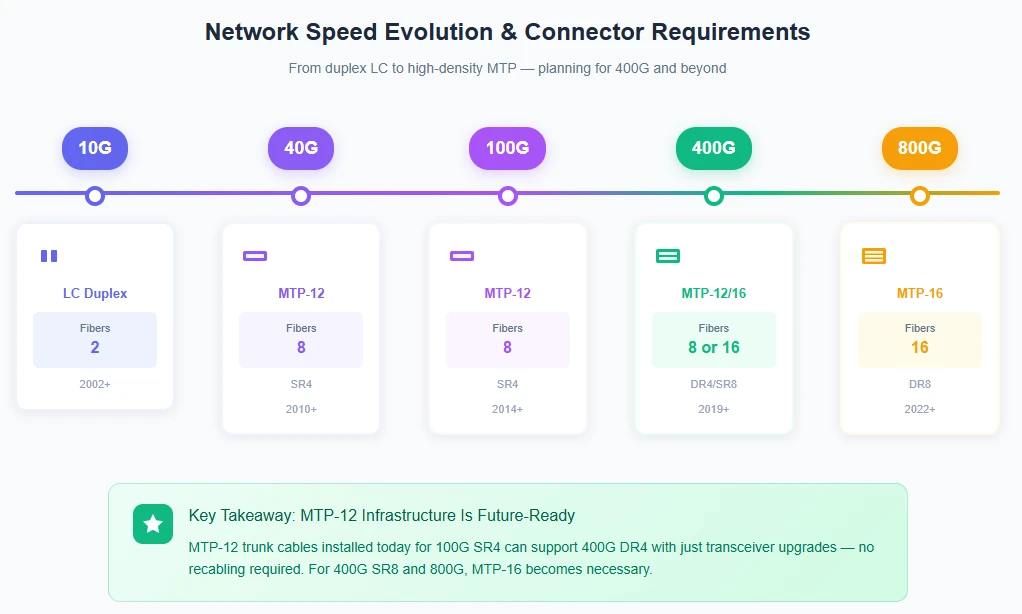

Figura 3: Evoluția vitezei rețelei și cerințele de conector corespunzătoare. Infrastructura MTP-12 acceptă upgrade-uri prin 400G DR4; MTP-16 permite 400G SR8 și 800G.

Implicația practică: infrastructura trunchiului MTP/MPO pe care o instalați astăzi pentru 100G poate gestiona 400G DR4 doar cu actualizări ale transceiverului-nu este necesară recablarea. Acesta este un avantaj semnificativ față de arhitecturile doar LC-, care ar necesita adăugarea numărului de fibre pentru a susține optica paralelă la aceste viteze.

Pentru clusterele AI și ML, acest lucru este deja relevant. Interconexiunile GPU-la-GPU stimulează acum adoptarea 400G, cu 800G la orizont apropiat. Dacă foaia dvs. de parcurs include o densitate serioasă de calcul,cablare cu fibră de{0}}înaltă densitatecu MTP/MPO nu este opțional-este miza la masă.

Testare: nu sări peste această parte

Testarea legăturilor MTP/MPO nu este același lucru cu testarea legăturilor LC, iar diferența nu este doar academică.

Tupoatetestați legăturile MTP cu cabluri de întrerupere și un tester duplex standard. Conectați ruptura la capătul MTP, testați fiecare pereche de fibre individual cu OLTS, repetați pentru toate pozițiile. Pentru un conector cu 12 fibre, înseamnă 6 cicluri de testare per capăt. Înmulțiți cu fiecare conexiune din instalația dvs., adăugați timp de configurare pentru cablurile de referință și vă uitați la un proces de testare care durează de 5-10 ori mai mult decât este necesar.

Testerele moderne MPO-specifice (cum ar fi Fluke MultiFiber Pro) scanează toate pozițiile fibrelor simultan. Ghidul de testare IEC TR 61282-15 recomandă acum testeri cu interfețe MPO native tocmai din acest motiv-economiile de timp sunt dramatice și eliminați pasul predispus la erori de gestionare a mai multor conexiuni întrerupte. ^[2]

Testați totul după instalare, înainte de a pune link-uri în producție. Erorile de contaminare și de polaritate sunt mult mai ușor de remediat atunci când rafturile nu sunt sub tensiune și echipa de operațiuni nu vă respiră pe gât.

Obținerea corectă a componentelor

Nu toți conectorii MTP/MPO sunt creați egali. Conectorul MPO standard (conform IEC 61754-7) există încă din anii 1990. MTP-Versiunea cu marcă comercială a US Conec - adaugă câteva îmbunătățiri care contează pentru moderncablare cu fibră de{0}}înaltă densitate:

Design cu manșon plutitorîmbunătățește alinierea contactului fizic, mai ales important pe măsură ce adăugați mai multe fibre

Cleme de știft metalice(comparativ cu plasticul la MPO generic) reduce ruperea știftului în timpul ciclurilor repetate de împerechere

Toleranțe de fabricație mai strânseoferă pierderi de inserție mai mici și mai consistente-specificațiile tipice sunt 0,15-0,35 dB pentru MTP cu pierderi reduse față de. 0.25-0.50 dB pentru MPO standard

MTP și MPO sunt compatibile fizic-puteți asocia un conector MTP la un MPO generic fără probleme. Dar pentru infrastructura critică, diferența de performanță justifică prima.

La aprovizionareconectori de fibră opticăși ansambluri, căutați furnizori care furnizează rapoarte de testare individuale pentru fiecare cablu. Afirmațiile generice „îndeplinește specificațiile” sunt mai puțin utile decât valorile măsurate reale. Doriți să vedeți date privind pierderile de inserție care arată ce fibre specifice ating ce numere-așa găsiți problemele înainte ca acestea să ajungă la locul dvs. de instalare.

Practici de instalare care previn apelurile inverse

Câteva detalii de instalare contează disproporționat:

Curățenia este totul.O particulă de praf de 1-micron pe o virolă LC cu o singură fibră afectează o conexiune. Aceeași particule de pe o virolă MTP-24 poate degrada simultan mai multe miezuri de fibre. Inspectați întotdeauna părțile terminale cu o lunetă cu fibre (măsire minimă de 200x) și curățați cu instrumente adecvate înainte de fiecare împerechere. Cele câteva minute suplimentare per conexiune economisesc ore de depanare mai târziu.

Respectați raza de curbură.Regula de 10x-diametrul-exterior se aplică atât cablurilor LC, cât și MTP/MPO. Îndoirile mai strânse măresc pierderile de inserție și pot provoca microfracturi care apar ca defecțiuni intermitente la luni de la instalare. Utilizați gestionarea cablurilor adecvate-manager verticale, ghidaje orizontale-care mențin raza pe tot traseul.

Potriviți corect genurile.Conectorii MTP/MPO vin în configurații tată (cu pini de ghidare) și mamă (cu orificii). Porturile pentru echipamente sunt întotdeauna masculine, astfel încât cablurile care se conectează la echipament au nevoie de capete femele. Conexiunile trunk-la-trunk folosesc de obicei de sex masculin-la-mascul cu un adaptor mamă-la-mamă. Forțarea sexelor nepotrivite deteriorează pinii de ghidare-și înlocuirea conectorilor deteriorați pe ansamblurile pre-terminate este costisitoare.

Capaci totul.Capacele de praf există cu un motiv. Fiecare conector care nu este utilizat activ ar trebui să fie acoperit. Este un obicei simplu care previne cea mai frecventă sursă de probleme de conexiune.

Deci, ce ar trebui să faci de fapt?

În loc să ofere o concluzie generică „depinde”, iată un cadru practic de decizie bazat pe parametrii care conduc de fapt alegerea.

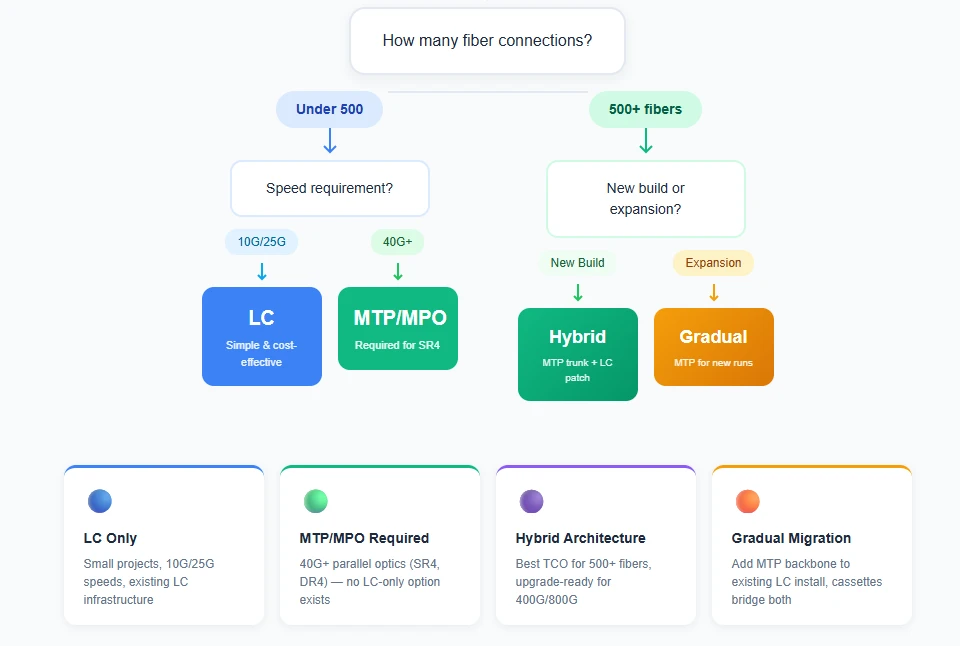

Figura 5: Cadrul decizional - potriviți parametrii proiectului dvs. cu abordarea corectă de cablare.

Diagrama de flux surprinde punctele cheie ale deciziei, dar iată logica din spatele ei: numărul de conexiuni stabilește linia de bază (încrucișarea TCO are loc în jurul valorii de 400-500 de fibre), cerințele de viteză pot depăși acea linie de bază (optica paralelă de 40G+ necesită MTP/MPO, indiferent de scară), iar tipul de proiect afectează strategia de implementare (noile versiuni pot fi optimizate de la zero;

Răspunsul corect depinde de numărul dvs. specifice-conexiunilor, cerințele de viteză, constrângerile de spațiu în rack, costurile forței de muncă. Rulați propria analiză a TCO cu cotații reale. Pentru îndrumări privind specificațiile componentelor și ansamblurile personalizate,contactați echipa de profesioniști EVOLUXpentru a vă ajuta să potriviți produsele la cerințele dvs. specifice de implementare.

Gând final:Infrastructura de cablare are de obicei o durată de viață de 10-15 ani. Deciziile tehnologice pe care le iei astăzi vor sprijini echipamente care încă nu există. Construiți mai multă capacitate decât credeți că aveți nevoie - costul incremental al numărului mai mare de fibre acum este mult mai mic decât costul de recablare ulterior.

Referințe

[1] TIA-568.3-D, standard pentru cabluri și componente din fibră optică. Asociația Industriei Telecomunicațiilor, 2016.

[2] Fluke Networks, „Multi-fibre Push On (MPO) Connectors,” Referință tehnică. https://www.flukenetworks.com/expertise/learn-about/multi-fibre-push-mpo-connectors

Notă despre date:Costurile din acest articol sunt estimări bazate pe condițiile pieței din SUA și pe domeniile tipice ale proiectului. Costurile reale variază în funcție de regiune, furnizor și specificul proiectului. Specificațiile privind pierderea prin inserție și pierderea în retur reprezintă date tipice ale producătorului; verificați întotdeauna cu fișele tehnice curente înainte de proiectarea finală. Tabelul de comparare a costurilor prezintă scenarii reprezentative-situația dvs. specifică poate diferi în funcție de tarifele locale de forță de muncă, costurile instalației și prețurile furnizorilor.
