Ghid de cablu de fibră MPO-12: utilizări, polaritate, MPO-8 vs LC

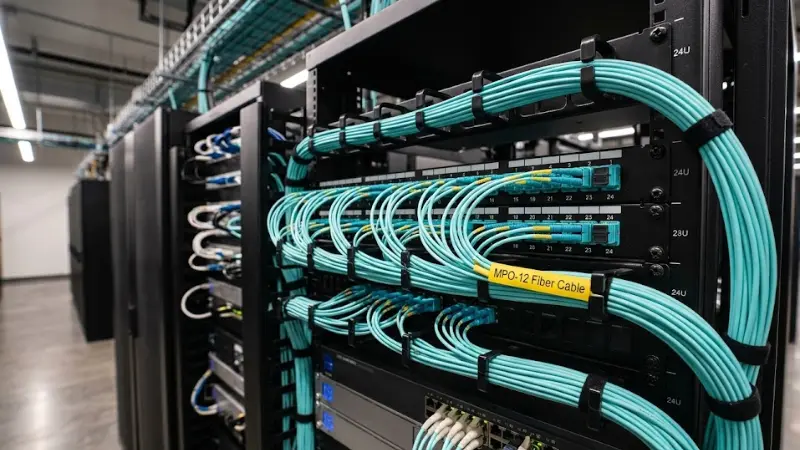

Dacă evaluați cablarea cu fibră de-densitate mare pentru un centru de date sau o instalație de cablare structurată, cablul de fibră MPO-12 va fi una dintre primele opțiuni de pe lista dvs. scurtă. Conectorii MPO împachetează mai multe fibre într-o singură virolă, iar varianta cu 12 fibre a fost un pilon al cablării centrelor de date pentru întreprinderi de peste un deceniu. Dar „popular” nu înseamnă întotdeauna „optim”. Multe transceiver-uri moderne cu optică paralelă folosesc doar 8 fibre, ceea ce înseamnă că un design Base-12 poate lăsa patru fibre inactive în acele legături specifice.

Acest ghid acoperă ce este de fapt un cablu MPO-12, unde are încă un sens practic puternic, cum funcționează polaritatea și genul conectorului și cum să decideți dacă MPO-12, MPO-8 sau duplex.conectori LCsunt potrivite pentru următorul dvs. proiect.

Ce este un cablu de fibră MPO-12?

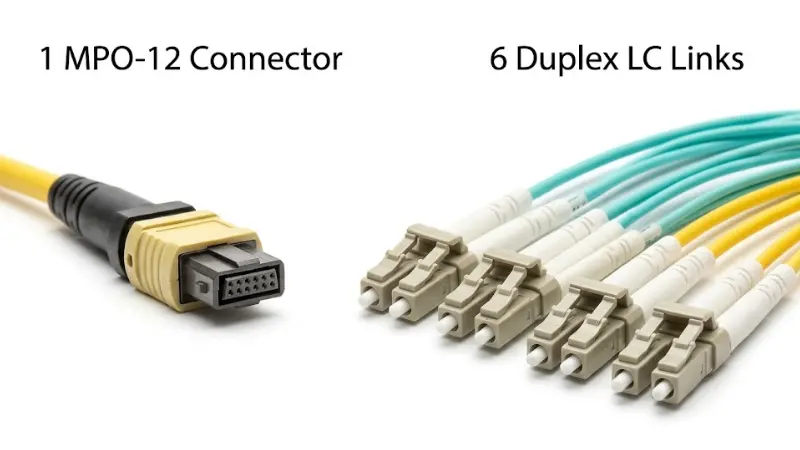

Un cablu de fibre MPO-12 este un ansamblu cu mai multe fibre care termină 12 fibre optice într-un singurconector MPO. Avantajul principal este densitatea: o interfață compactă înlocuiește până la șase cabluri de corecție duplex. Această consolidare este motivul pentru care cablarea bazată pe MPO-domină legăturile de coloană principală structurată în centrele de date mijlocii-și{-mari, unde gestionarea a sute de jumper-uri duplex individuale ar fi imposibilă.

Comparativ cu un duplex standardCordon de corecție LC, un trunchi MPO-12 este proiectat pentru agregare - transportând multe fibre printr-o singură cale și spargerea lor la casete sau panouri adaptoare mai aproape de echipament. Dacă mediul dvs. are nevoie doar de o legătură cu două-fibră punct-la-punct, un cablu LC duplex este mai simplu și mai ieftin. MPO-12 își câștigă locul atunci când contează numărul de fibre, densitatea canalelor de cablu sau viteza de implementare.

Veți vedea, de asemenea, termenul MTP folosit alături de MPO. MTP este un conector cu marcă comercială, cu specificații mai înalte-, produs de US Conec, care este pe deplin compatibil cu factorul de formă generic MPO. Pentru deciziile de cumpărare, ceea ce contează este ca conectorul să îndeplinească cerințele dvs. de inserare-pierdere și returnare-pierdere, nu eticheta care apare pe carcasă.

Unde MPO-12 are încă un sens practic puternic

Cablajul Base-12 MPO este departe de a fi învechit, dar punctul său favorabil s-a restrâns pe măsură ce industria a adoptat optica paralelă cu 8 fibre. Iată unde MPO-12 rămâne o alegere bună:

•

• Consolidare backbone pentru aplicații duplex.

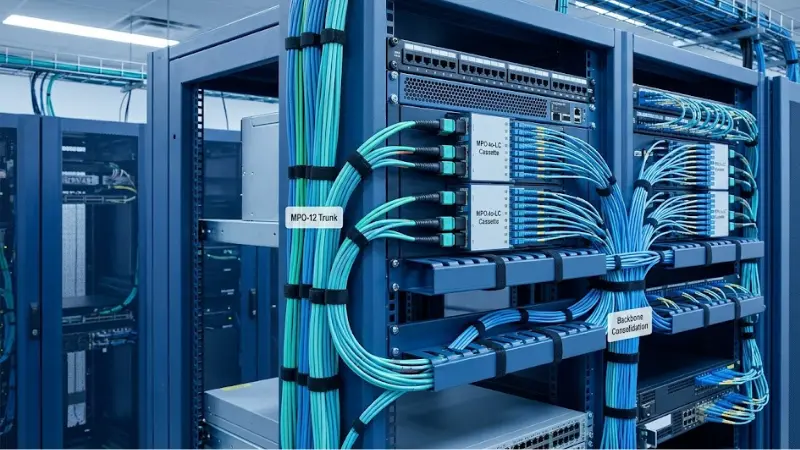

• În modelele de cablare structurată care reunesc mai multe legături duplex 10G într-un singur trunchi, ansamblurile MPO cu 12 fibre se conectează laMPO-la-casete LCcare se extind la șase porturi LC duplex. Acesta rămâne unul dintre cele mai comune modele de implementare în centrele de date ale întreprinderilor.

•

• Medii dezafectate cu infrastructură de bază 12 existentă.

• Dacă instalația dvs. folosește deja trunchiuri de 12-fibră, casete și panouri de corecție, rămânerea cu MPO-12 pentru extindere evită costul și complexitatea unei re-arhitecturi complete. Cordonurile de conversie sau casetele hibride pot conecta trunchiurile Base-12 la porturile de echipamente cu 8 fibre atunci când este necesar.

•

• Scenarii de evaziune și migrare.

• UnCablu de întrerupere MPO-la-LCpermite unui singur trunchi de 12-fibră să servească până la șase conexiuni duplex individuale - utile atunci când trebuie să conectați echipamente duplex vechi 1G sau 10G la o zonă de corecție de înaltă densitate.

Fluke Networks notează căConectivitatea MPO cu 12 fibre a fost din istorie o alegere populară pentru consolidarea cablajului backbone duplexîn centrul de date, în special în mediile Ethernet 10G în care casetele MPO-la-LC au făcut tranziția trunchiurilor cu 12 fibre la șase porturi duplex.

Când MPO-12 nu este cel mai potrivit?

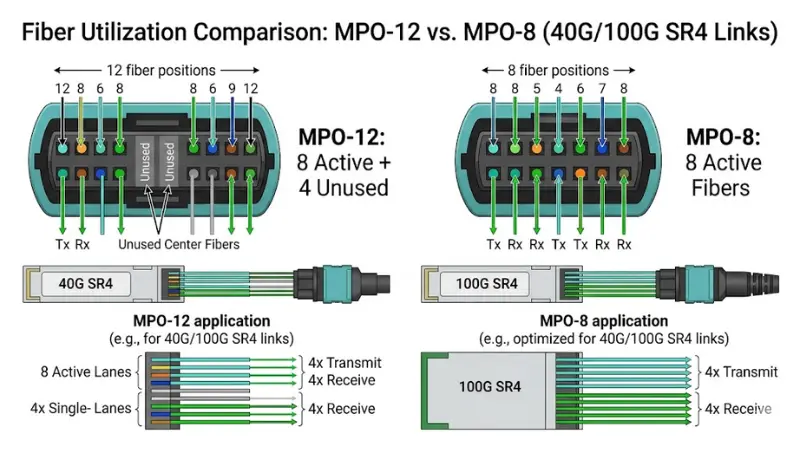

Principala limitare a MPO-12 apare în legăturile-optice paralele. Ambele transceiver-uri 40GBASE-SR4 și 100GBASE-SR4 folosesc 8 fibre - patru transmise, patru recepționare. Când conectați un transceiver cu 8 fibre într-un portbagaj cu 12 fibre, cele patru fibre centrale stau nefolosite. Prin sute de legături, asta se adaugă la o capacitate semnificativă de fibre irosite.

Fluke Networks explică că această ineficiență este exact ceea cea determinat industria să dezvolte conectivitate MPO (Base-8) cu 8 fibreca o soluție dedicată pentru implementările de optică-paralelă 40G și 100G. Dacă proiectați o nouă țesătură în jurul transceiver-urilor SR4 sau DR4 și nu aveți nevoie de compatibilitate inversă cu o fabrică existentă Base-12, o arhitectură MPO-8 va folosi fibra mai eficient și va scala mai curat la 400G.

MPO-12 vs. MPO-8 vs. LC: un cadru de decizie

Alegeți MPO-12 dacăextindeți o fabrică de bază-12, consolidați coloana vertebrală duplex sau implementați arhitecturi puternice în care trunchiurile cu 12 fibre alimentează casete LC.

Evitați MPO-12 dacăconstruiți o țesătură optică paralelă-newfield în jurul transceiver-ului cu 8 fibre și nu aveți o infrastructură moștenită Base-12 pe care să o găzduiți. În acel scenariu,Cablare MPO-8va oferi o utilizare mai bună a fibrei și o cale de actualizare mai curată la 400G și mai departe.

Cum funcționează un conector MPO-12?

Un conector MPO aranjează fibrele într-un rând liniar în interiorul unei ferule-mulate cu precizie. În versiunea cu 12 fibre, toate cele 12 fibre se așează pe un singur rând, ținute la toleranțe de spațiere strânse care permit pierderi de inserție sub 0,5 dB per pereche cuplată atunci când sunt curățate și aliniate corespunzător.

Conectori masculin vs

Conectorii MPO sunt fie masculin (cu pini de aliniere) fie femele (fără pini). Pinii unui conector tată se introduc în găurile corespunzătoare de pe un conector mamă pentru a asigura o aliniere precisă a miezului-la-. Echipamentul activ - comutatoare, transceiver, carduri de linie - utilizează aproape întotdeauna un port MPO masculin (fixat). Aceasta înseamnă că orice cablu care se conectează direct la echipament trebuie să fie femelă (nefixat) pentru a se împerechea corect și pentru a evita deteriorarea pinii transceiver-ului. Acest detaliu este ușor de trecut cu vederea în timpul achizițiilor și este o sursă comună de erori de teren.

Orientarea și poziția cheii 1

Fiecare conector MPO are o cheie (o creastă înălțată pe carcasă) și un punct alb sau un marcaj care indică Poziția 1 a fibrei. Orientarea corectă a tastei - tasta în sus vs. tastă în jos - determină modul în care pozițiile fibrei se mapează pe o conexiune asociată. Ignorarea orientării în timpul comenzii sau instalării este una dintre cele mai rapide moduri de a crea o nepotrivire a polarității.

Polaritatea: detaliul care provoacă cele mai scumpe greșeli

Polaritatea asigură că fiecare fibră de transmisie se conectează la fibra de recepție corectă la capătul îndepărtat al conexiunii. Înțelegeți greșit și canalul nu se va aprinde - chiar dacă totul pare conectat fizic.

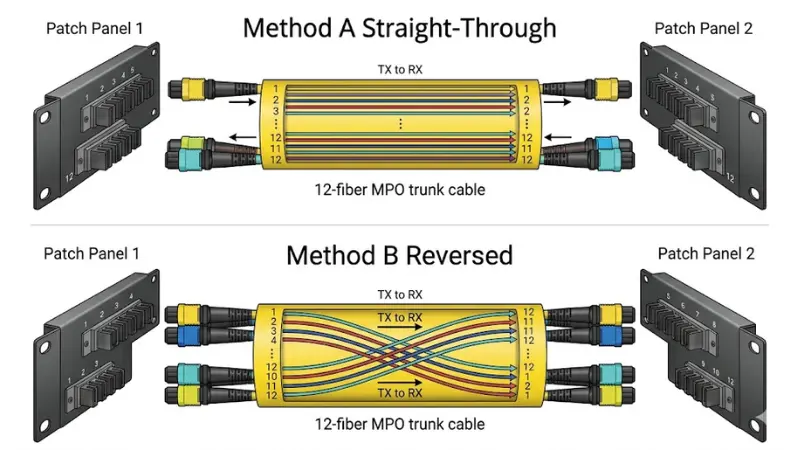

TheStandard ANSI/TIA-568.3-Edefinește trei metode de polaritate primară pentru sistemele MPO - Metoda A, Metoda B și Metoda C - plus două metode universale mai noi (U1 și U2) introduse în revizuirea din 2022. Fiecare metodă specifică o combinație diferită de tip de cablu trunchi (Tip A, B sau C), orientarea adaptorului și stilul cordonului de corecție pentru a menține continuitatea transmisiei-pentru-la recepție pe legătura.

În practică, Metoda A și Metoda B sunt cele mai utilizate. Metoda A folosește un portbagaj direct-cu adaptoare cheie-sus/cheie-jos, în timp ce metoda B folosește un portbagaj inversat cu adaptoare cheie-sus/cheie-sus. Regula critică este următoarea: alegeți o metodă pentru întregul proiect și verificați-o înainte de a plasa orice comandă.

Ansamblurile MPO pre-terminate sunt de obicei construite la comandă și adesea nu pot-returnare. Fluke Networks avertizează că confuzia de polaritate duce frecvent la descoperirea de cabluri sau cordonuri de corecție incorecte numai după instalare -, ceea ce duce la întârzieri ale proiectului și costuri de înlocuire. Investirea timpului în documentarea polarității în timpul proiectării este mult mai ieftină decât reprelucrarea trunchiurilor instalate.

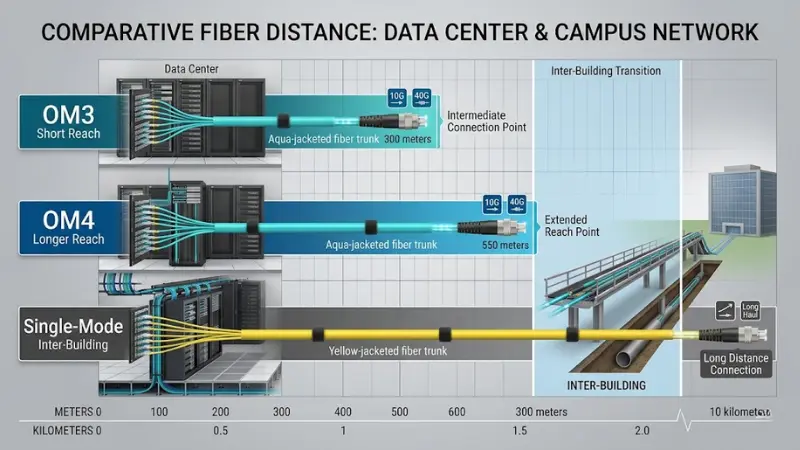

Alegerea tipului potrivit de fibră: OM3, OM4 sau modul unic-

Gradul de fibră din interiorul cablului MPO-12 determină cât de departe puteți împinge o legătură înainte ca calitatea semnalului să se degradeze. Pentru implementările multimode, decizia se reduce de obicei laOM3 vs. OM4.

Conform studiilor de lungime a canalului-publicate de Corning pentru centrele de date, aproximativ 90–95% dintre legăturile OM3 și OM4 implementate în centrele de date operează la distanțe de100 de metri sau mai puțin. La ratele Ethernet standard, OM3 acceptă legături 10G de până la 300 m și conexiuni optice paralele-40G/100G până la 100 m. OM4 extinde aceste numere la 550 m la 10G și 150 m la 40G/100G - un avantaj semnificativ dacă distanțele dvs. între rânduri sau inter-sale depășesc 100 m.

Un ghid practic: dacă toate rulările dvs. multimode rămân cu mult sub 100 m și sunteți -sensibil la buget, OM3 va gestiona confortabil 10G și 40G. Alegeți OM4 atunci când aveți nevoie de o acoperire mai mare, plănuiți să migrați la viteze mai mari sau pur și simplu doriți mai multă marjă împotriva pierderii conectorilor și a adăugărilor de trasee-cablajului în timp. Pentru o comparație mai profundă atipuri de fibre multimodale, inclusiv OM5, consultați ghidul nostru dedicat.

Pentru distanțe dincolo de multimod, ajungeți la - legături între clădiri, conexiuni de metrou sau orice cursă care depășește câteva sute de metri -fibră mono{0}modeste alegerea clară. MPO-mod unic-12 ansambluri sunt disponibile și din ce în ce mai utilizate în medii de corecție cu un singur mod de-densitate mare.

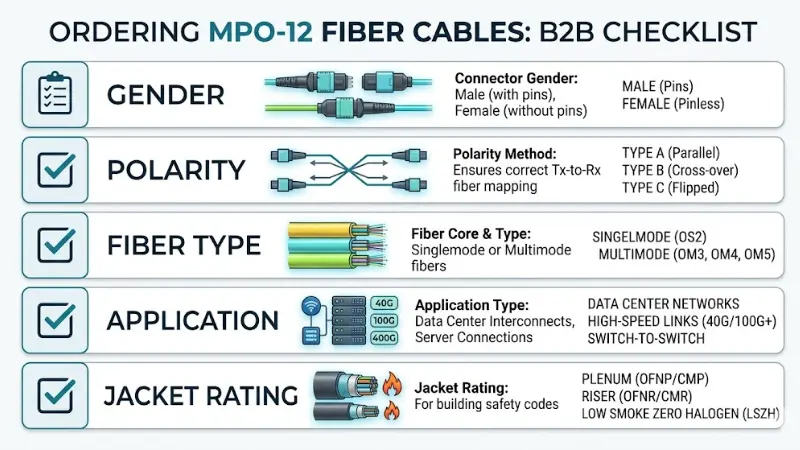

Lista de verificare pentru cumpărare: cinci lucruri de confirmat înainte de a comanda

Cablurile MPO-12 sunt adesea personalizate-asamblate și nu pot fi returnate. A greși chiar și un parametru poate însemna săptămâni de întârziere. Confirmați aceste cinci articole înainte de a plasa o comandă:

1.

2. Gen conector la fiecare capăt.

3. Determinați care capăt se conectează la echipamentul activ (necesită mamă/nefixat) și care capăt se conectează la un panou de corecție sau la un adaptor de portbagaj (verificați configurația pinului adaptorului). Dacă ambele capete se împerechează cu adaptoare, este posibil să aveți nevoie de bărbat-la-femă sau femela-la-în funcție de tipul de adaptor.

4.

5. Metoda polarității.

6. Verificați dacă standardul proiectului dumneavoastră este Metoda A, B, C, U1 sau U2 conform ANSI/TIA-568.3-E. Asigurați-vă că tipul de cablu trunchi, orientarea adaptorului și cablurile de corelare duplex sunt toate specificate pentru a se potrivi.

7.

8. Tipul și calitatea fibrei.

9. SelectaOM3, OM4, sau un singur-mod în funcție de distanța de legătură, tipul de transceiver și planurile viitoare de migrare.

10.

11. Tip aplicație.

12. Comandați un cablu trunchi (MPO-la-MPO), acablu breakout/fanout(MPO-la-LC) sau un ansamblu de corecție? Fiecare are cerințe diferite pentru-conector și fibră.

13.

14. Evaluare jachetă și mediu.

15. Confirmați dacă aveți nevoie de un sistem de înveliș pentru-plenum (OFNP), pentru ridicare-(OFNR) sau LSZH pe baza codurilor dvs. de construcție și a căii de instalare. Acesta nu este un detaliu de decis după sosirea cablului.

Greșelile frecvente și cum să le evitați

Implicit la MPO-12 pentru fiecare legătură nouă

În proiectele de modernizare sau dezavantaje, MPO-12 este adesea apelul potrivit. Dar pentru o țesătură de optică paralelă greenfield, evaluați dacăConectivitate MPO cu 8 fibrear elimina fibrele risipite și ar simplifica calea către 400G.

Comandă numai după numărul de fibre

Un „cablu MPO cu 12 fibre” nu este o specificație completă. Fără a confirma genul, tipul de polaritate, calitatea fibrei și stilul de aplicare, riscați să primiți un ansamblu care se potrivește fizic, dar creează o eroare de polaritate sau nepotrivire de gen la fața locului.

Neglijând planificarea erupțiilor

Dacă echipamentul dvs. activ utilizează porturi LC duplex, aveți nevoie de o strategie clară de spargere - casete, panouri adaptoare sau cabluri de distribuție - între coloana vertebrală MPO-12 și echipament. Uitarea acestui pas duce la improvizații de ultimă oră care subminează avantajul de densitate pentru care ai ales MPO în primul rând.

Omiterea curățării conectorului înainte de prima utilizare

Ferulele MPO au 12 fețe de capăt-fibră într-un singur conector. Chiar și o mică particule de praf pe o fibră poate împinge pierderea de inserție peste specificațiile și poate cauza erori intermitente ale legăturilor. Inspectați și curățați întotdeauna conectorii MPO înainte de împerechere, folosind un dispozitiv dedicatInstrument de curățare MPO.

Întrebări frecvente

Poate MPO-12 să accepte 40G și 100G?

Da. 40GBASE-SR4 și 100GBASE-SR4 transmit ambele peste 8 fibre, iar un conector MPO{-12 poate transporta acele 8 fibre active (pozițiile 1–4 și 9–12 într-un pin-out standard). Cu toate acestea, cele patru fibre centrale rămân neutilizate, motiv pentru care Base-8 MPO a fost dezvoltat ca o alternativă mai eficientă pentru aceste aplicații specifice.

Este MPO-12 mai bun decât MPO-8?

Nici unul nu este universal mai bun. MPO-12 este alegerea mai puternică pentru consolidarea backbone duplex și medii cu infrastructură Base-12 existentă. MPO-8 este mai eficient pentru legăturile optice paralele (40G, 100G, 400G) care folosesc nativ 8 fibre. Cea mai bună arhitectură depinde de mixul dvs. de aplicații și de instalația existentă. Pentru o comparație completă, consultațiGhid de fibră MPO/MTP.

Care este diferența dintre MPO și MTP?

MPO (Multi-fibre Push On) este un standard de conector definit de IEC 61754-7. MTP este un nume de marcă de la US Conec pentru un conector care îndeplinește și depășește standardul MPO cu toleranțe mai strânse și un design de carcasă detașabil. Conectorii MTP sunt pe deplin compatibili cu conectorii MPO generici. În achiziții, ceea ce contează cel mai mult este ca conectorul să îndeplinească specificațiile privind pierderea-inserției și pierderea returnării cerute de aplicația dvs.

Am nevoie de conectori masculin sau feminin MPO-12?

Porturile echipamentelor active (transceiver, line cards) sunt aproape întotdeauna de sex masculin (fixate). Orice cablu care se conectează direct la echipamentul activ ar trebui să fie mamă (nefixat) la acel capăt. Pentru conexiunile trunk-la-trunk printr-un panou adaptor, veți avea nevoie de un conector fixat și unul nefixat pentru fiecare pereche cuplată. Verificați întotdeauna sexul fiecărei interfețe din link înainte de a comanda.

Pot desface conectorii MPO-12 la LC?

Da. UnCablu de întrerupere MPO-la-LCsau un modul de casetă MPO-la-LC poate extinde un singur trunchi MPO de 12-fibră în șase conexiuni LC duplex. Acesta este unul dintre cele mai comune modele de implementare pentru conectarea backbones MPO la echipamente cu port duplexmedii de centre de date de-înaltă densitate.

Este OM3 sau OM4 mai bun pentru un cablu MPO-12?

Pentru majoritatea centrelor de date care rulează sub 100 m, atât OM3, cât și OM4 vor funcționa. OM4 oferă un spațiu de acoperire suplimentar de - 150 m la 40G/100G, comparativ cu 100 m pentru OM3 - și un buget de pierdere mai mare, care poate conta în conexiuni mai lungi între rânduri sau inter{11}}hale. Dacă distanțele dumneavoastră sunt scurte și bugetul este un factor, OM3 este o alegere de încredere. Dacă doriți mai multă marjă sau anticipați îmbunătățiri de viteză, OM4 merită prima modestă. Vezi noastreComparație OM3 vs OM4pentru specificații detaliate.

Ce metodă de polaritate ar trebui să aleg pentru MPO-12?

Standardul ANSI/TIA-568.3{-E definește Metodele A, B, C, U1 și U2. Metoda A (trunchi drept-prins) și Metoda B (trunchi inversat) sunt cele mai comune. Metoda B este adesea preferată pentru legăturile directe MPO-la-MPO paralele{-optice, în timp ce Metoda A asociată cu casete modulare este utilizată pe scară largă în arhitecturile duplex breakout. Cea mai importantă regulă este de a standardiza o metodă în întregul proiect și de a verifica toate componentele - trunchiuri, adaptoare și cabluri de corecție - se potrivesc cu metoda respectivă înainte de instalare.

MPO-12 este încă o alegere bună pentru noile implementări de centre de date?

Depinde de mixul de aplicații. Pentru întreprinderile care implementează predominant conexiuni duplex 10G cu cablare structurată, MPO-12 rămâne o soluție backbone dovedită și-eficientă din punct de vedere al costurilor. Pentru mediile hiperscale sau cloud care construiesc în jurul opticii paralele 100G și 400G, Base-8 MPO este arhitectura preferată din ce în ce mai mult. Multe implementări din lumea reală folosesc o combinație a ambelor, cu componente de conversie care leagă cele două acolo unde este necesar. Pentru îndrumări privindSelecția cablajului de fibră 100G, vezi articolul nostru dedicat.
