Țesăturile centrelor de date continuă să devină mai dense și mai rapide. Pe măsură ce dulapurile se umplu și legăturile se deplasează de la 10G la 40G, 100G și mai departe către 400G, rularea jumperilor duplex individual-la-punct la punct încetează să scaleze - căile de umplere, etichetarea se defectează și fiecare mișcare sau adăugare devine o vânătoare printr-un mănunchi de cabluri libere. Aceasta este problema pentru care este construită o casetă MPO/MTP.
O casetă MPO/MTP preia un trunchi de matrice cu număr mare de -fibre- și îl sparge în porturile familiare LC sau SC la care se conectează comutatoarele și serverele dvs. Făcut bine, vă oferă corecții de-densitate mare, care este rapid de instalat, previzibil de întreținut și gata de migrare. Acest ghid explică care sunt aceste module, tipurile și configurațiile pe care le veți vedea, cum funcționează polaritatea, unde se potrivesc și cum să alegeți unul fără a comanda piesa greșită. Dacă încă cântăriți conectorii matrice față de duplex, prezentarea noastră de ansamblu asupraLC versus MTP/MPO în proiecte de{0}}înaltă densitateeste un partener util.

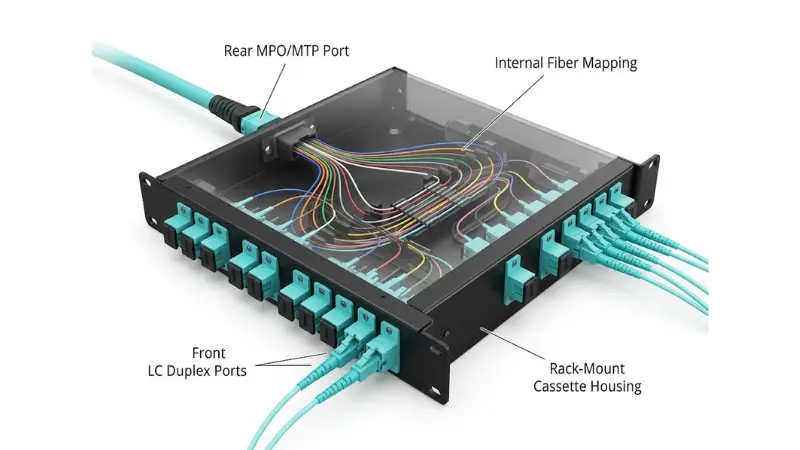

Ce este o casetă MPO/MTP?
O casetă MPO/MTP este un modul de fibră pre-terminat, montabil în rack-. Partea din spate are unul sau mai multe adaptoare de matrice MPO/MTP - interfața trunchiului -, iar partea din față poartă un rând de adaptoare LC (de obicei duplex) sau SC pentru corecție. În interiorul carcasei, o panglică scurtă sau o furcație mapează fiecare poziție a fibrei din matrice către un anumit port frontal-lateral.
Acea mapare internă este esențiala: este fixată din fabrică și testată înainte de expediere, astfel încât relația dintre pozițiile matricei din spate și porturile frontale este previzibilă. Această predictibilitate este, de asemenea, motivul pentru care polaritatea (acoperită mai jos) trebuie să fie planificată ca un sistem, mai degrabă decât fixată la fața locului. Într-un aspect obișnuit, portul MPO/MTP din spate aterizează un trunchi de coloană vertebrală cu număr mare de-fibre-, iar porturile LC sau SC din față oferă echipamentului o interfață standard, curată, în care să se adapteze.

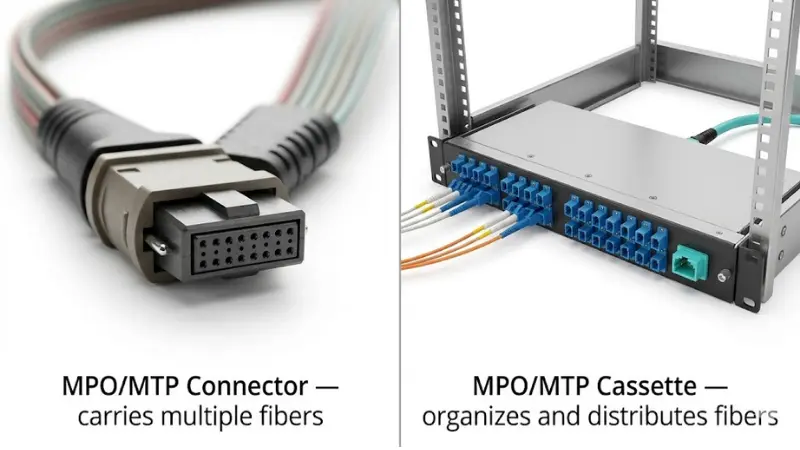

Conector MPO/MTP vs caseta MPO/MTP
Acești doi termeni sunt folosiți vag, dar nu sunt același lucru.
Unconector MPO(Multi-fibre Push-On) este conectorul în sine: un singur corp care ține mai multe fibre într-o virolă MT de precizie, cu știfturi de ghidare care definesc o interfață tată (fixată) sau femelă (nefixată). MTP este o versiune înregistrată, cu toleranță mai mare-a conectorului MPO de la US Conec; conformÎntrebări frecvente US Conec, marca MTP este concepută pentru performanțe optice și mecanice îmbunătățite, rămânând în același timp un MPO conform-standardelor. Ambele sunt definite de aceleași standarde de interacțiune - IEC 61754-7 și TIA-604-5 (FOCIS 5), caFluke Networks rezumă- deci toți conectorii MTP sunt conectori MPO, dar nu fiecare MPO este un MTP.
O casetă este modulul adăpostit care conține conectorul plus rutarea internă a fibrei și porturile adaptorului frontal. Mai simplu spus: conectorul transportă fibrele, în timp ce caseta le organizează și le distribuie în interiorul unui panou sau carcasă.

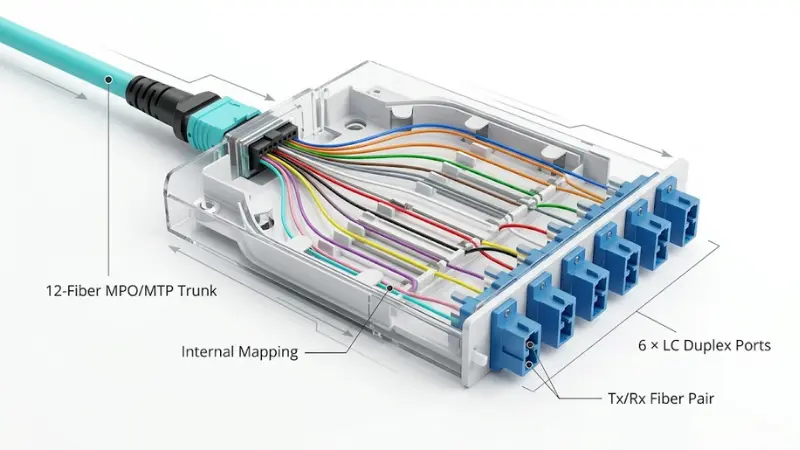

Cum funcționează o casetă MPO/MTP? Un exemplu cu 12 fibre?
O casetă comună are două părți: un port MPO/MTP în spate pentruCablu trunchi MPO/MTPși porturi LC sau SC din față pentru cabluri de corecție.
Luați un portbagaj MPO de 12-fibră aterizat în spate. Fiecare port LC frontal este duplex - două fibre, una de transmisie și una de recepție. Deci, douăsprezece fibre se mapează la șase porturi LC duplex (douăsprezece poziții simplex). Apoi, un tehnician folosește jumperi standard LC duplex pentru a ajunge la comutatoare, servere sau alt panou. Coloana vertebrală rămâne compactă ca un portbagaj cu o singură matrice, în timp ce partea frontală rămâne flexibilă și ușor de corelat. Dacă conceptul duplex este nou, vedeți diferența dintreduplex și simplexconexiuni.
Tipuri comune de casete MPO/MTP
„Caseta” este o categorie, nu o singură parte. Înainte de a specifica una, decideți unde vă așezați pe fiecare dintre aceste axe:
- Interfata frontala:MPO/MTP-la-LC (de departe cel mai comun în centrele de date) sau MPO/MTP-la-SC pentru anumite medii de întreprindere, telecomunicații și vechi.
- Număr de fibre:Fibrele 8-, 12-fibre și 24-fibre sunt standard, cu 16-fibre care apar pentru casetele cu fibre optice paralele 400G/800G. 8-aliniate în mod natural cu transceiver-uri paralele cu patru benzi, în timp ce 12-fibre este calul de lucru pentru spargerea la șase LC duplex. O construcție tipică de 8 fibre folosește8-fibră MTP-la-LC ansambluripe partea portbagajului.
- Mod fibră:multimod (OM3, OM4, OM5) pentru zonele scurte ale centrelor de date sau modul unic-(OS2) pentru rulări mai lungi și foi de parcurs cu viteză mai mare-. Caseta, portbagajul și cablurile de corecție trebuie să aibă același mod.
- Tip de polaritate:Tastați A, B, C sau unul dintre tipurile universale mai noi -, acesta trebuie să se potrivească cu restul canalului.
- Gradul de-pierdere de inserare:componente standard versus componente cu pierderi-scăzute (numite uneori „de elită”), ceea ce contează cel mai mult atunci când bugetul de link este strâns.

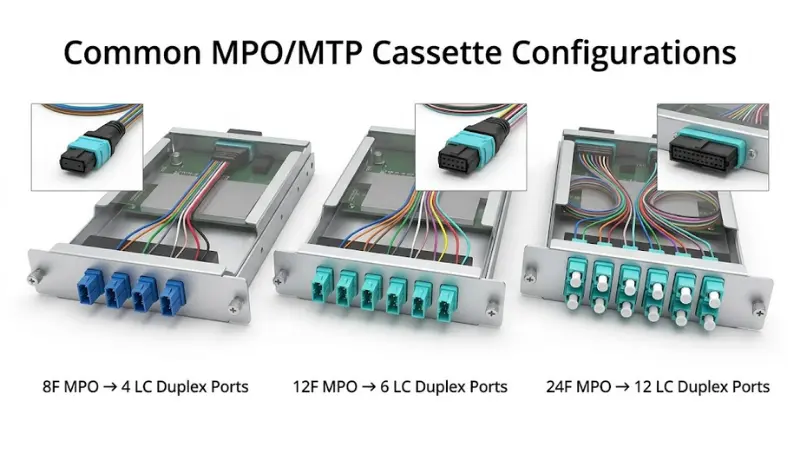

Configurații tipice casete MPO/MTP
Majoritatea casetelor-lumii reale se încadrează într-o mână de erupții standard. Potrivirea unuia cu transceiver-ul și numărul de porturi în față evită surprizele la instalare.
| Spate (partea portbagaj) | Cartografiere internă | Față (partea echipamentului) | Utilizare tipică |
|---|---|---|---|
| 1 × MPO cu 12 fibre | 12 fibre → 6 duplex | 6 × LC duplex | Echipament LC 10G pe o coloană vertebrală cu 12 fibre |
| 2 × 12 fibre MPO | 24 fibre → 12 duplex | 12 × LC duplex | Densitate mai mare într-un singur modul 1U |
| 1 × 24 de fibre MPO | 24 fibre → 12 duplex | 12 × LC duplex | Mai puține trunchiuri, coloană vertebrală mai densă |
| 1 × MPO cu 8 fibre | 8 fibre → 4 duplex | 4 × LC duplex | Desfacerea opticii paralele cu 8 fibre (de exemplu, legături de tip SR4) |
Pentru o construcție multimodală din beton, aCasetă OM4 MTP cu 12 fibreeste un punct de plecare comun pentru prima configurație de mai sus.

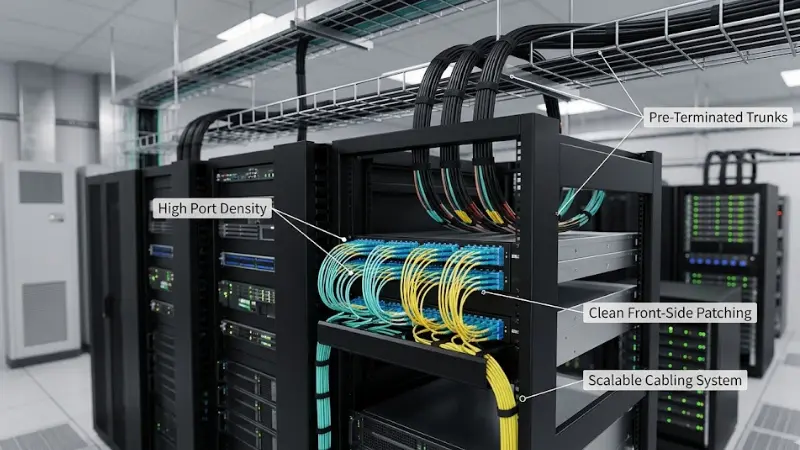

De ce centrele de date folosesc casete MPO/MTP?
Densitate mare de porturi în spațiu mai mic în rack
Un singur trunchi de matrice de 24-fibre înlocuiește un pachet de cabluri duplex individuale, iar o casetă de 1U poate prezenta douăsprezece porturi LC duplex de la aceasta. Deplasați trunchiuri cu un număr mare de fibre-de-a lungul căii principale și le spargeți aproape de echipament, ceea ce eliberează spațiu în dulapuri, tăvi și conducte, acolo unde este cel mai puțin.
Implementare mai rapidă, mai previzibilă
Casetele se împerechează cu portbagaj-terminate din fabrică,-testate din fabrică, astfel încât cea mai mare parte a lucrărilor la conector se fac înainte de livrare. La fața locului, lucrarea devine „aterizați portbagajul, montați caseta, peticeți partea din față” - mult mai puține îmbinări sau terminarea câmpului, ceea ce face ca programele strânse ale proiectelor să fie realiste.
Mișcări, adaugări și modificări mai simple
Deoarece partea frontală a corecțiilor este decuplată de coloana vertebrală, tehnicienii pot re-patch porturile fără a perturba infrastructura trunchiului. Pentru o instalație care reorganizează rafturile și conexiunile în mod regulat, acea separare scade riscul de a întrerupe o conexiune fără legătură în timpul unei schimbări.
O cale de migrare structurată către 40G, 100G și nu numai
Cablările bazate pe matrice-să susțin optica paralelă, astfel încât un sistem de casete menține instalația modulară pe măsură ce viteza crește. Acestea fiind spuse, acest lucru nu este automat: dacă o anumită casetă acceptă o legătură viitoare depinde de tipul de fibră, polaritate, numărul de fibre și bugetul de pierdere. Un sistem bine-planificat vă oferă spațiu; unul sub-specificat nu.

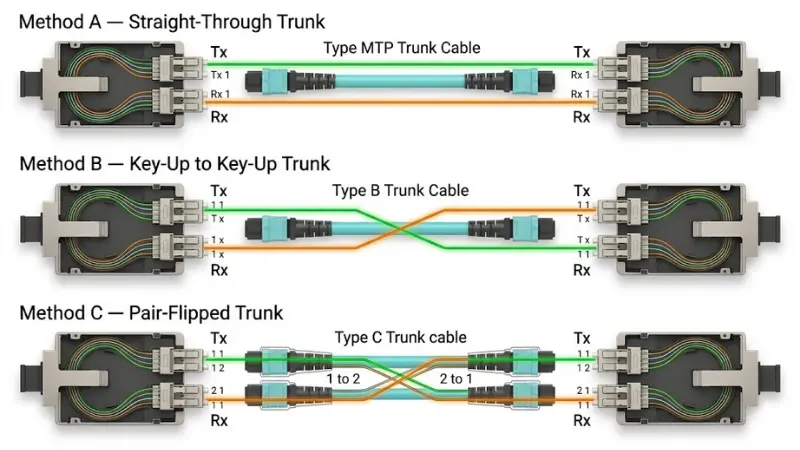

Polaritatea casetei MPO/MTP: Metodele A, B și C
Polaritatea este factorul cel mai probabil să transforme o instalare cu aspect curat-într-o legătură inactivă, așa că merită mai mult de un avertisment de-linie.
Polaritatea înseamnă pur și simplu că fiecare fibră de transmisie (Tx) trebuie să ajungă la o fibră de recepție (Rx) la capătul îndepărtat. Într-o legătură LC duplex simplă, încrucișarea are loc în interiorul cablului de corecție duplex. Într-un sistem cu matrice, crossover-ul poate avea loc în portbagaj, în casetă sau în cablul de corecție -, așa că trebuie gestionat pe întreg canalul ca un singur design. Standardul TIA-568 definește trei metode, construite în jurul cablurilor de tip A, B și C, iar revizuirea din 2022 (TIA-568.3-E) a adăugat două metode „universale” (U1 și U2) pentru a simplifica aplicațiile matrice, după cumFluke Networks explică.
- Metoda Afolosește un portbagaj drept-(cheie-în sus până la cheie-jos), cu crossover-ul manevrat în cordonul de corecție -, motiv pentru care are nevoie de un tip de cablu de corecție la un capăt și unul diferit la celălalt. Această cerință-de cablu mixt este o sursă frecventă de erori de comandă.
- Metoda Bfolosește o cheie-până la cheie-sus portbagaj și un singur tip de cordon de corecție. Simplitatea sa îl face popular pentru optica paralelă, deși trebuie totuși să confirmați detaliile tip-față finală (UPC versus APC) și detaliile unui singur-mod înainte de a standardiza.
- Metoda Crăstoarnă perechile de fibre în interiorul trunchiului. Este cel mai puțin comun și cel mai complex de urmărit.
Regula practică: alegeți o metodă și păstrați portbagajul, caseta și cablurile de corecție în concordanță cu aceasta. Întrebați furnizorul pentru ce tip de polaritate este construită o casetă și solicitați o diagramă de cablare, apoi verificați maparea reală cu o hartă de fibre sau cu un raport de testare din fabrică, mai degrabă decât să presupuneți. Pentru o tratare-în limbaj simplu al acestor schimburi-, aceasta-lumea reală asupra fibrei MPO/MTPmerită citit înainte de a comanda.

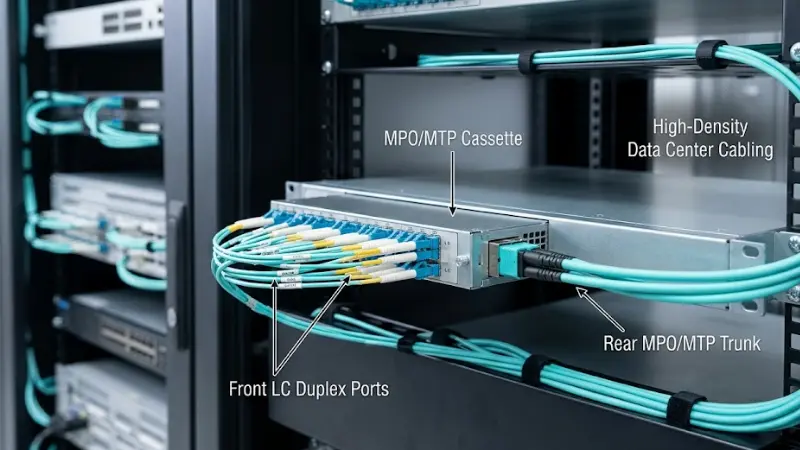

Unde sunt folosite casetele MPO/MTP?
Comutați-la-patch-panel-panou și cablare structurată
Casetele se montează în panouri de corecție din fibră pentru a crea conexiuni organizate între comutatoare și porturile LC frontale ale sistemului de cablare structurată - pentru corecție ușoară, trunchiuri MPO/MTP în spate. Acesta este rolul de zi cu zi în designul de la sfârșitul-de-rând și-de mijloc-rând.
Cablajul principal și trunchi între zone
În instalațiile mai mari, trunchiurile matrice leagă zonele principale, orizontale și de distribuție a echipamentelor (MDA, HDA, EDA), iar casetele distribuie acele fibre trunchiuri în porturile utilizabile din fiecare zonă. UnPortbagaj MPO din fibră OM3 12-este un element tipic de coloană vertebrală care alimentează aceste erupții.
Migrare 10G-la-40G/100G
Multe rețele corectează LC pentru 10G astăzi, dar au nevoie de o cale către 40G sau 100G. Casetele conectează acum un trunchi cu densitate mare-la echipamente bazate pe LC-în același timp menținând instalația adaptabilă, acesta fiind unul dintre motivele pentru care cablarea matricei prezintă atât de puternic îndrumare privindcum să alegeți cablul de fibră 100G.
Camere de servere pentru întreprinderi, camere de telecomunicații și site-uri edge
Aceste module nu sunt doar pentru hyperscale. Camerele de servere pentru întreprinderi, dulapurile de telecomunicații și dulapurile marginale de{1}}înaltă densitate beneficiază toate acolo unde spațiul, organizarea și viteza de implementare contează.
Caseta MPO/MTP vs Panoul adaptor MPO vs cablu Breakout
Trei produse rezolvă problemele care se suprapun, iar alegerea unuia greșit este o greșeală frecventă de selecție.
| Opţiune | Ce face | Cel mai bine când | Schimb- |
|---|---|---|---|
| caseta MPO/MTP | Modul adăpostit; matrice din spate → LC/SC față cu o mapare definită, testată | Aveți nevoie de corecții LC gestionate și interschimbabile dintr-o coloană vertebrală a matricei | Cost mai mare pe port |
| Panou adaptor MPO/MTP | MPO-la-MPO bulkhead trece-; nici o erupție | Echipamentul este MPO-nativ și patched array-to-array | Fără erupție LC; are nevoie de cabluri de corelare MPO |
| Cablu de rupere/ie{0}}ventilator | Matrice la un capăt, mai multe picioare LC pe celălalt; neadăpostit | Erupții scurte, punct{0}}la-punct fix | Picioarele slăbite sunt mai greu de gestionat și înlocuit |
Dacă comutatoarele dvs. expun porturi de matrice, anPanou adaptor MPO/MTPpoate fi tot ce ai nevoie. Pentru o rulare fixă în care un modul găzduit este exagerat, anCablu de întrerupere MPO-la-LCeste alegerea mai simplă.
Casetă MPO/MTP vs cablarea duplex tradițională
Cablarea duplex tradițională este perfectă pentru sistemele mici. Pe măsură ce numărul de legături crește, cablurile individuale devin greu de urmărit și gestionat -, care este locul în care abordarea casetei își câștigă locul.
| Articol | Cablare duplex tradițională | Sistem de casete MPO/MTP |
|---|---|---|
| Densitatea cablurilor | Mai jos | Superior |
| Viteza de instalare | Mai lent la joburi mari | Mai rapid cu trunchiurile pre-terminate |
| Întreţinere | Mai multe cabluri individuale de urmărit | Petice frontal-laterală, coloana vertebrală neatinsă |
| Cel mai bun pentru | O mână de legături fixe | Medii modulare cu densitate mare{0} |
| Prescripţie | Greu de scalat și gestionat atunci când este dens | Cost pe{0}}port mai mare; polaritatea trebuie planificată |
| Dimensiunea tipică a proiectului | Camere mici, câteva dulapuri | Centre de date și clădiri de întreprinderi mari |
Cum să alegi caseta MPO/MTP potrivită?
Numărul de porturi este partea ușoară. De asemenea, caseta trebuie să se potrivească cu designul cablajului, interfața echipamentului și bugetul de performanță.
1. Tipul și calitatea fibrei
Multimodul OM3 și OM4 acoperă distanțe scurte tipice în interiorul unui centru de date - de la zeci de metri până la câteva sute, în funcție de viteză -, în timp ce modul unic-OS2 se ocupă de rulări mai lungi și oferă cel mai mare spațiu liber pentru rutele cu viteză mai mare-. Păstrați caseta, portbagajul și cablurile de corecție pe același tip. Dacă decideți între note, comparațiFibră multimod OM3 versus OM4și cântăriți modul multimod cu modul unic{0}}în ghidul nostru pentruunic{0}mod și fibră multimod.
2. Numărul de fibre
Alegeți 8-fibră atunci când spargeți optică paralelă cu patru-bande, 12-fibră pentru ruptură comună cu șase duplex și 24 de fibre când doriți densitate maximă și mai puține trunchiuri. Intrările decisive sunt numărul de benzi ale transceiver-ului dvs., numărul de porturi duplex de care aveți nevoie și planul dvs. de creștere - nu un număr implicit.
3. Interfață frontală
LC duplex este standard deoarece LC domină pe switch-uri, servere și transceiver; SC încă apare în unele echipamente de întreprindere și moștenire. Confirmați partea echipamentului înainte de a comanda și potrivirea stoculuiCabluri de corecție LC duplex.
4. Metoda polarității
Decideți devreme A, B, C sau universal, apoi specificați caseta, portbagajul și cablurile care să se potrivească. Obțineți schema electrică în scris.
5. Gen și fixare
Conectorii MPO/MTP sunt fixați (masculin) sau nefixați (female), iar o conexiune se potrivește corect doar între sexe opuse. Blocați genul casetei față de portbagaj în timpul planificării - o nepotrivire descoperită la fața locului înseamnă o instalare întârziată, nu o schimbare rapidă.
6. Pierderea inserției și bugetul pierderii linkului
Fiecare pereche asociată adaugă pierderi, iar o casetă introduce interfețe de conector proprii, așa că trebuie să fie luată în considerare în bugetul canalului - și nu tratată ca „gratuit”. Canalele-multimode de mare viteză, cum ar fi 40GBASE-SR4 și 100GBASE-SR4, funcționează cu un buget total restrâns, adesea doar câțiva decibeli pe întreaga conexiune, astfel încât fiecare pereche de conectori contează. Acolo unde bugetul este strâns, alegeți componente-cu pierderi reduse și verificați întregul canal în raport cu specificațiile transceiver-ului.
7. Compatibilitate cu carcasă și panou
Casetele se montează în carcase cu montare în rack-și panouri de corecție, de obicei 1U sau 4U, cu design glisant sau fix. Nu toate casetele se potrivesc fiecărei carcase - confirmați dimensiunea, stilul de montare și compatibilitatea la nivel-partea. Dacă încă alegeți carcasa în sine, această comparație depanouri de patch-uri din fibră și ODFajută.

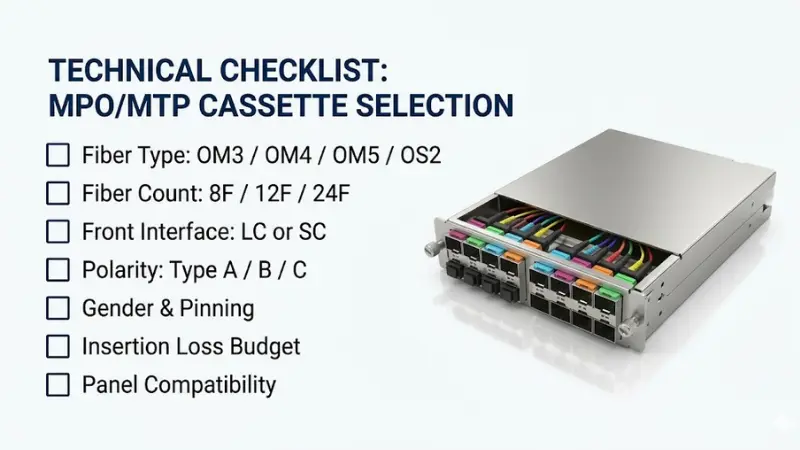

O listă de verificare rapidă de pre-selecție:
- Tipul și calitatea fibrei fixate pe casetă, portbagaj și cabluri
- Numărul de fibre adaptat la benzile transceiver și nevoile portului
- Interfață frontală (LC sau SC) confirmată față de echipament
- O singură metodă de polaritate, cu o diagramă de cablare în dosar
- Gen și fixarea au fost rezolvate în etapa de proiectare
- Bugetul de pierdere a canalului calculat pe baza specificațiilor transceiver-ului
- Compatibilitatea carcasei este verificată prin numărul piesei
Greșeli frecvente de evitat
Comandați înainte de a confirma polaritatea
Risc:link-uri care nu trec lumină, în ciuda faptului că fiecare componentă este conectată fizic, plus re{0}}expediere și reluare.Prevenire:specificați metoda de polaritate și solicitați schema de conexiuni înainte ca comanda de achiziție să iasă.
Amestecarea tipurilor sau gradelor de fibre într-un singur canal
Risc:pierdere în exces sau un canal în afara--specificațiilor atunci când componentele OM3, OM4 și OS2 sunt combinate.Prevenire:specificați caseta, portbagajul și cablurile ca un set potrivit.
Trecând cu vederea bugetul de pierdere a linkurilor
Risc:un sistem ordonat-care eșuează la viteză mare, deoarece pierderea totală de inserție este prea mare.Prevenire:adunați întregul canal și comparați-l cu bugetul transceiverului, în special pentru 40G și 100G.
Nepotrivire de gen sau fixare
Risc:conectori care nu se vor cupla și o instalație care se blochează.Prevenire:blocați caseta și genul portbagajului în timpul proiectării, nu în timpul cablării.
Cumpărare numai la preț unitar
Risc:pierdere de inserție inconsecventă, date de testare lipsă și polaritate neclară de la cele mai ieftine părți.Prevenire:necesită o foaie de date și un raport de testare din fabrică și consecvența valorii față de cel mai mic element rând - pentru un centru de date, performanța repetabilă este economisirea care contează.
Când să folosiți - și când să nu folosiți casetele - MPO/MTP?
Casetele sunt o alegere puternică atunci când:
- Proiectul necesită corecție cu fibre de-densitate mare
- Cronologia instalării este strânsă, iar timpul de terminare a câmpului este limitat
- Fabrica folosește cablare structurată cu trunchiuri și panouri de corecție
- Migrarea vitezei viitoare este de așteptat
- Mișcările, adăugările și modificările sunt frecvente și trebuie să rămână simple
Ele pot fi exagerate atunci când:
- Aveți doar câteva legături fixe. - jumperele duplex sunt mai simple și mai ieftine
- Echipamentul este MPO-matrice nativă și corecţionată-pentru a-matrice - un panou adaptor poate fi suficient
- Un canal are un buget de pierdere extrem de redus și multe perechi de conectori - mai puține interfețe asociate pot servi mai bine
Întrebări pe care să le adresați furnizorului dumneavoastră înainte de a comanda
- Conector din spate: marca MPO sau MTP, ce număr de fibre și ce sex (fixat sau nefixat)?
- Tip-față: UPC sau APC? (Modul-unic este de obicei APC.)
- Parte frontală: LC sau SC, câte porturi duplex?
- Tipul și calitatea fibrei: OM3, OM4, OM5 sau OS2 și pierderi-standard sau reduse?
- Polaritate: Tip A, B, C sau universal, cu o schemă de cablare?
- Gradul de-pierdere/retur-la inserție și un raport de testare din fabrică per casetă?
- Compatibilitatea carcasei și numerele de piesă potrivite?
- Etichetare, configurații personalizate, cantitate minimă de comandă și timp de livrare pentru vrac?
Întrebări frecvente
Care este diferența dintre o casetă MPO și o casetă MTP?
Caseta este același tip de modul; diferența este marca conectorului din interiorul acestuia. MTP este versiunea înregistrată de US Conec, cu-performanță mai mare a conectorului MPO, pe deplin conformă cu standardele MPO. O casetă MTP este o casetă MPO construită cu conectori de marcă MTP-.
Câte porturi LC oferă o casetă MPO cu 12 fibre?
Șase porturi LC duplex - douăsprezece poziții simplex. Fiecare port duplex folosește două fibre (una de transmisie, una de recepție), astfel încât douăsprezece fibre se mapează la șase porturi duplex.
Care este diferența dintre o casetă MPO și un panou adaptor MPO?
O casetă sparge un trunchi de matrice către porturile LC (sau SC) printr-o mapare internă definită. Un panou adaptor este o trecere MPO-la-MPO bulkhead-fără întrerupere -, corecți matrice-la-matrice pe ambele părți.
Am nevoie de o casetă MPO cu pierderi reduse-pentru 40G sau 100G?
Adesea, da. Canalele-multimode de mare viteză au un buget redus de inserare-pierderi, iar fiecare pereche de conectori cuplați îl consumă. Dacă canalul dvs. are mai multe puncte de conexiune sau rulează în apropierea limitei de distanță, componentele cu pierderi reduse- ajută la menținerea conexiunii în specificațiile transceiver-ului.
Cum evit nepotrivirea polarității MPO?
Alegeți o metodă de polaritate, păstrați portbagajul, caseta și cablurile de corecție în concordanță cu aceasta, obțineți diagrama de cablare de la furnizorul dvs. și verificați maparea cu o hartă de fibre sau cu un raport de testare, mai degrabă decât să o presupuneți.
Pot amesteca fibra OM3 și OM4 în aceeași legătură?
Lumina va trece, dar pierzi garanțiile de performanță și atingere care vin dintr-un canal uniform, iar rezultatul poate să nu depășească specificațiile la viteze mai mari. Specificați un singur tip de fibră pe canal pe casetă, portbagaj și cabluri.
Recomandări cheie
O casetă MPO/MTP este puntea practică între o coloană vertebrală a matricei și porturile LC sau SC pe care le utilizează echipamentul dvs. - oferă densitate, implementare mai rapidă și modificări mai simple, cu condiția ca tipul de fibre, numărul, polaritatea și bugetul de pierdere să fie planificate împreună, mai degrabă decât presupuse.
Pentru a pune asta în acțiune: mai întâi mapați aspectul rack-ului, vitezele de legătură, distanțele și numărul benzii transceiver. De acolo, fixați tipul și gradul de fibre, numărul de fibre, interfața frontală și o metodă de polaritate unică, apoi comandați caseta, portbagajul și cablurile de corecție ca un sistem potrivit - și solicitați rapoartele de testare înainte de expedierea unei comenzi în bloc.
