Modul unic vs Fibră multimodă: Ghid complet 2026

Luna trecută, echipa noastră de vânzări de la Evolux a primit un apel urgent de la o companie de logistică din New Jersey. Tocmai finalizaseră o lecție dureroasă-și costisitoare-de selecție a fibrelor. Au instalat cabluri de corecție multimode OM3 și pigtail-uri în noul lor depozit de 50.000 de metri pătrați, doar pentru a descoperi șase luni mai târziu că furnizorul lor de WMS avea nevoie de legături de 10 km către centrul de date corporativ. Remedierea? Scoaterea de cabluri în valoare de 47.000 USD-inclusiv sute de conectori LC, adaptoare SC și cabluri de corelare pre-terminate-și începerea de la capăt cu modul unic.

Acest ghid există pentru a nu face aceeași greșeală.

La Evolux Fibre, cu 12+ ani producând conectori de fibră optică, cabluri de corecție și soluții de conectivitate pentru 50+ țări, am văzut acest scenariu de nenumărate ori. Adevărul este că alegerea între fibră monomod și multimodă nu se referă doar la cablu-ci și la înțelegerea modului în care alegerea dvs. afectează fiecare componentă a conexiunii optice: conectori, adaptoare, pigtails, cabluri de corecție și splittere.

Răspunsul de 30 de secunde (pentru cei grăbiți)

Mai citești? Bun. Să mergem mai adânc.

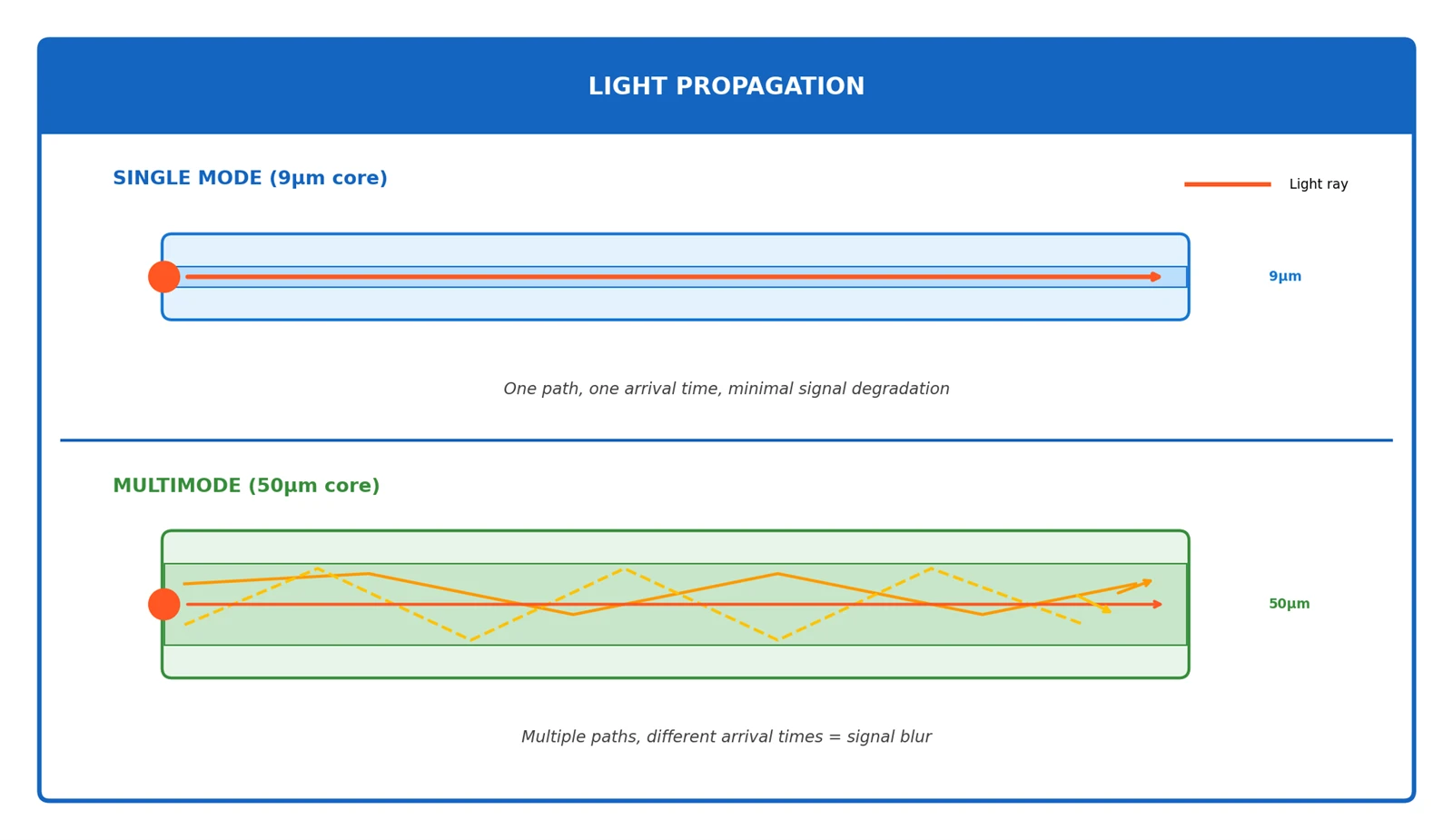

Înțelegerea diferenței fundamentale

Iată o analogie care funcționează de fapt:

Fibra cu un singur mod este ca o pușcă cu lunetă-un fascicul precis, călătorește departe, necesită optică de precizie. Miezul de 9 µm (aproximativ 1/10 din lățimea unui păr uman) permite o singură cale de lumină, eliminând „ecourile” care degradează semnalele la distanță.

Fibra multimodală este ca o pușcă-mai multe granule (moduri de lumină) răspândite, eficiente la distanță apropiată, mai ușor de vizat. Miezul de 50 µm sau 62,5 µm permite luminii să sară pe sute de căi diferite, ceea ce este bine pentru distanțe scurte, dar creează probleme de sincronizare (dispersie modală) pe măsură ce distanța crește.

Acest lucru nu este doar academic-ci influențează direct cât de departe poate parcurge semnalul și cu ce viteză.

Cum vă afectează tipul de fibră alegerea conectorului

Iată ce nu vă spun majoritatea ghidurilor: fibrele monomod și multimode folosesc conectori identici din punct de vedere fizic-dar cerințele de performanță sunt complet diferite.

Matricea de compatibilitate a conectorilor

Perspectivă critică:În timp ce conectorii arată identic, conectorii monomod solicitătoleranțe mai strânse. Un conector cu o pierdere de inserție de 0,3 dB este acceptabil pentru multimod, dar poate cauza erori de legătură în aplicațiile cu mod unic-pe distanță lungă.

Tipuri poloneze: APC vs UPC

Sfat Evolux:Nu conectați niciodată conectorii APC cu conectorii UPC-fierula înclinată va deteriora ambele capete și va cauza pierderi severe de semnal. NoastreConectori LC APCprezintă o lustruire cu unghi de precizie de 8 grade pentru pierderi maxime de retur.

Selectarea cordonului de corecție în funcție de tipul de fibră

Atunci când comandați cabluri de corecție cu fibră optică, tipul de fibră dictează totul:

În atenția produsului Evolux:Noastrecabluri de corecție cu mod unic și multimodsunt disponibile în lungimi de la 0,3 m până la 500 m, cu configurații duplex, simplex, blindate și uniboot. Toate cablurile de corecție sunt supuse testării optice 100% înainte de expediere.

Specificațiile care contează de fapt

Miez și placare: Fundația fizică

De ce contează asta:Acel miez mic de 9 µm cu modul unic este atât o binecuvântare, cât și un blestem. Necesită o aliniere cu precizie laser-în timpul îmbinării și conexiunii (creșterea costurilor de instalare), dar elimină practic dispersia modală.

Atenuare: Pierdere de semnal pe kilometru

La pachet:Modul unic la 1550 nm pierde doar 0,22 dB pe kilometru-adică aproximativde 14 ori mai puțindecât multimod la 850nm. Peste o alergare de 10 km, aceasta este diferența dintre un semnal utilizabil și static.

Lățimea de bandă: plafonul de viteză

Iată ce nu vă spun furnizorii:„28000 MHz·km” al lui OM5 sună impresionant, dar contează doar pentru aplicațiile SWDM (Short Wavelength Division Multiplexing). Pentru optica SR4 standard, OM5 funcționează identic cu OM4.

MPO/MTP: Schimbătorul de jocuri cu densitate mare-

Pentru centrele de date care rulează 40G, 100G sau 400G, alegerea conectorului contează adesea mai mult decât tipul de fibră. Conectorii MPO/MTP permit optica paralelă care pur și simplu nu este posibilă cu conexiunile tradiționale LC/SC.

Mod unic vs multimod în aplicațiile MPO/MTP

Schimbul-este clar:

Mod unicfolosește mai puține fibre, dar transceiver-uri mai scumpe

Multimodfolosește mai multe fibre, dar transceiver-uri bazate pe VCSEL-mai ieftine

Polaritatea și genul MPO/MTP

Aici multe instalări merg prost:

Expertiza Evolux:NoastreCordonuri de corecție MTP/MPOsunt disponibile în configurații cu 8, 12 și 24 de fibre-cu polaritate de tip A, B sau C. De asemenea, oferim cabluri MTP-la-LC pentru trecerea între conexiunile paralele și duplex.

Matricea-lumea reală

Aici cauciucul se întâlnește cu drumul. Am compilat distanțele testate reale, nu doar numerele din fișa de specificații:

Compararea distanțelor standardelor Ethernet

*Necesită un cablu de corecție pentru condiționarea modului

Perspectivă critică:Observați cum distanțele multimode se micșorează dramatic pe măsură ce viteza crește. La 25G, OM3 atinge maximul la doar 70 de metri-abia suficient pentru un singur rând de rafturi într-un centru de date mare.

Ecuația costurilor: este mai complexă decât crezi

Prețul transceiver (Q1 2025, module compatibile)

Anomalia 40G:De ce este 40G modul unic de 8 ori mai scump? Utilizează patru lungimi de undă laser (LR4=4 x 1310nm CWDM), în timp ce SR4 multimodal folosește patru fibre paralele cu VCSEL ieftine. Acesta este punctul ideal în care multimodul câștigă absolut la cost.

Costul total de proprietate: o viziune pe 10 ani

Permiteți-mi să vă împărtășesc un calcul real dintr-un proiect din 2024:

Scenariu:Centru de date cu 500 de noduri, distanță medie de legătură 150 m, planificare pentru 10G astăzi, 100G în 5 ani

„Stai, câștiguri multimode cu 185.000 USD?”

Nu atât de repede. Iată ce se întâmplă când extindem la 15 ani și adăugăm 400G:

Întorsătură complot:Chiar și cu recablare, multimodul încă câștigă în acest scenariu. Dar-și acest lucru este crucial-în momentul în care conexiunile dvs. 400G depășesc 100 m, modul unic devine obligatoriu, indiferent de investiția anterioară.

Recomandarea mea sinceră cu privire la cost

„Dacă construiți o infrastructură care trebuie să dureze dincolo de 2030, prima pentru un singur mod este asigurare, nu cheltuială”.

Industria rețelelor se îndreaptă în mod clar către modul unic. Silicon Photonics de la Intel, foaia de parcurs 800G de la Broadcom și arhitecturile hyperscaler favorizează modul unic. OM5 trebuia să extindă relevanța multimodului, dar adoptarea a fost călduță.

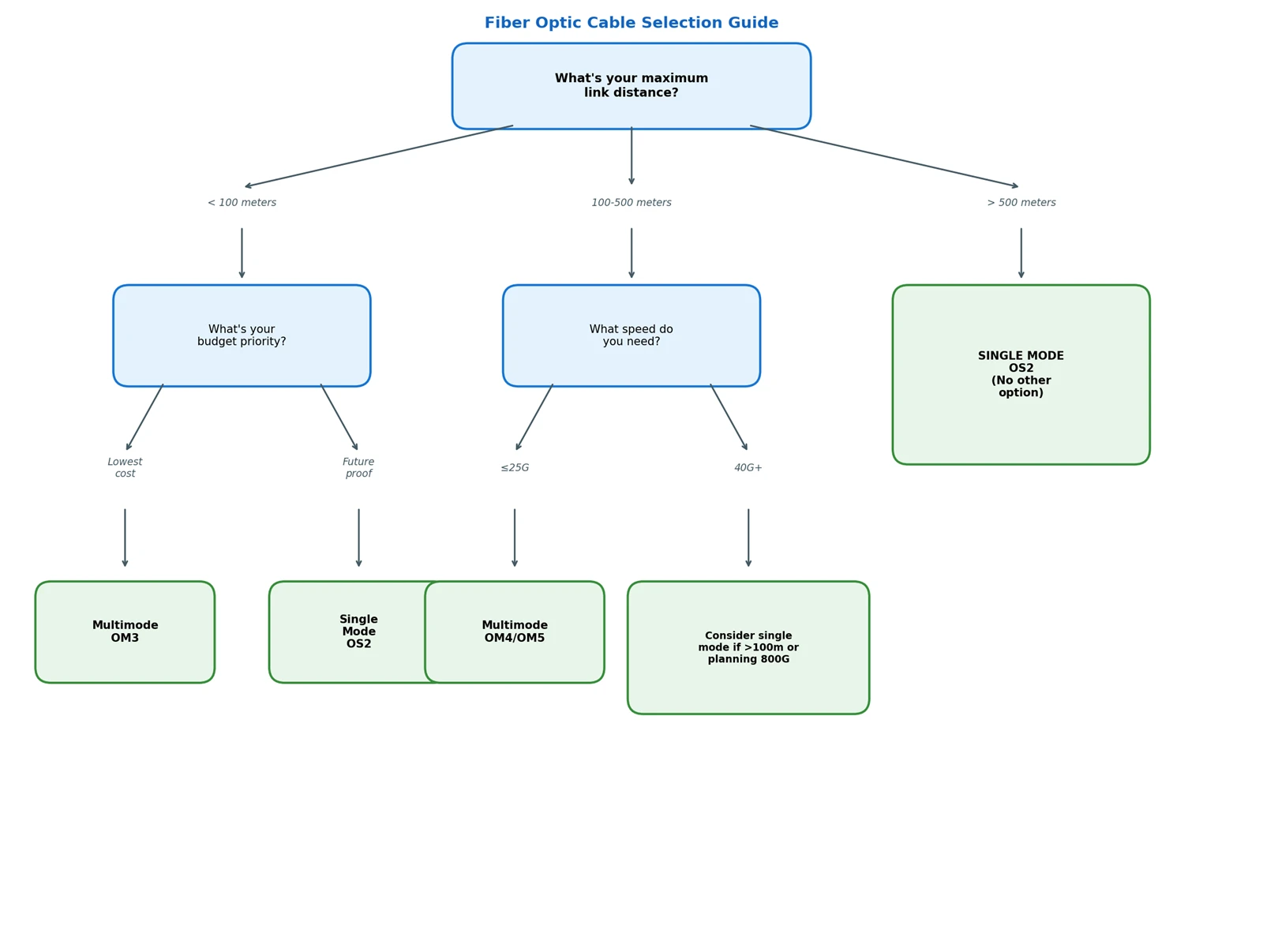

Cadrul de decizie: o organigramă practică

Studii de caz din{0}}lumea reală

Caz: E-Centrul de îndeplinire a comerțului (Phoenix, AZ)

Provocare:Instalație de 200.000 de metri pătrați, 3,000+ dispozitive IoT, coloană vertebrală 40G, variații extreme de temperatură (secțiunile depozitului variază de la -20 de grade congelator la docuri de încărcare de 45 de grade)

Planul initial:OM4 multimod pe tot parcursul

Ce s-a întâmplat:Temperaturile de vară în secțiunile ne-climatice-controlate au cauzat o degradare neașteptată a semnalului. Atenuarea mai mare a multimodului, combinată cu extinderea conectorului indusă de căldură-, a creat defecțiuni intermitente.

Soluţie:Implementare hibridă-OM4 pentru interconexiunile camerelor de date controlate-climatic, mod unic pentru toate legăturile care trec prin zonele cu temperatură-variabilă.

Lecţie: Toleranța la temperatură contează. Atenuarea mai mică a modului unic oferă o marjă mai mare pentru stresul mediului.

Rețele FTTH și PON: unde domină modul unic

În implementările Fiber-to-the-Home (FTTH), fibra monomod estedoar alegere practică. Iată de ce și cum splitterele PLC îl fac economic:

De ce FTTH trebuie să fie Single Mode

Ghid de selecție a splitterului PLC

Splitterele PLC (Planar Lightwave Circuit) împart semnalele optice pentru a servi mai mulți abonați dintr-o singură fibră:

Opțiuni pentru factorul de formă:

Fibră goală- Pentru tăvi de îmbinare în dulapuri stradale

Mini modul- Compact, pentru cutii terminale

Cutie ABS- Robuste, pentru distribuție în aer liber

caseta LGX- Montare în rack-, pentru birouri centrale

Montare pe rack (1U/2U)- Integrare ODF de-densitate mare

Soluția Evolux:NoastreSplittere PLCrapoarte de suport de la 1:2 la 1:64 cu uniformitate excelentă (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Caz: Hospital Campus Network (Boston, MA)

Provocare:Spitalul principal + 4 clădiri satelit, distanțe de la 200 m la 2,3 km, conformitatea HIPAA care necesită segmentarea rețelei, 10G astăzi cu 100G planificat pentru imagistica PACS

Decizie:OS2 cu mod unic pentru toate legăturile inter-cladiri, OM4 din clădiri

Perspectivă cheie:CTO mi-a spus: „Am stabilit prețul pentru cea mai lungă legătură de clădire la 400 de metri. A funcționat. Apoi legal ne-a reamintit că conexiunile de date ale pacienților necesită căi redundante. Ruta noastră de rezervă prin structura de parcare a fost de 600 de metri. Modul unic a fost singurul răspuns”.

Lecţie: Hartați-vă întotdeauna căile redundante, nu doar rutele principale.

Caz: Financial Trading Floor (Chicago, IL)

Provocare:Cerințe de latență ultra-scăzută (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Alegere surprinzătoare:OM4 multimod

Raţionament:La distanțe de 50 m, laserele VCSEL ale transceiverelor multimodale au timpi de creștere mai rapidi decât laserele DFB cu un singur mod. Diferența de latență este de nanosecunde, dar în comerțul cu-frecvență înaltă, nanosecundele sunt bani.

Lecţie: Optimizarea latenței favorizează uneori multimodul pentru legături foarte scurte și foarte rapide.

Tendințe tehnologice în 2026 pe care ar trebui să le cunoașteți

Creșterea 800G și nu numai

Standardul IEEE 802.3df (ratificat în 2024) introduce:

800GBASE-SR8:Multimod, 8 benzi x 100G, max 50m pe OM4

800GBASE-DR8:Mod unic, 8 x 100G, rază de acțiune de 500 m

Observați penalizarea distanței pe care o plătește multimodul la 800G-doar 50 de metri. Pentru centrele de date hiperscale cu lungimi de rând care depășesc 30 m, acest lucru nu lasă aproape nicio marjă.

Co-Packaged Optics (CPO) și Silicon Photonics

Intel, Broadcom și AMD pariază cu toții pe fotonica cu siliciu-care este în mod inerent o tehnologie cu un singur mod. CPO integrează transceiver-uri optice direct pe comutatoare ASIC-uri, iar implementările timpurii (prevăzute în 2026-2027) sunt exclusiv cu un singur mod.

Ce înseamnă asta:Următoarea generație de hardware de rețea va fi optimizată pentru modul unic. Multimodul nu dispare, dar investițiile în avansarea acestuia au încetinit semnificativ.

Îndoiți-fibră insensibilă

Ambele tipuri de fibră au acum variante insensibile la îndoire-(ITU-T G.657 pentru modul unic, OM4-BI pentru modul multimod). Acestea tolerează raze de curbură mai strânse fără pierderi de semnal-esențiale pentru mediile de corecție cu densitate mare.

Recomandare:Specificați întotdeauna fibră insensibilă la îndoire-pentru noile instalări. Prima de cost este neglijabilă (<5%), and it dramatically simplifies cable management.

Greșeli frecvente de evitat

Greșeala 1: Amestecarea tipurilor de fibre fără condiționare de mod

Problema:Cineva conectează un transceiver cu un singur mod la fibră multimodală (sau invers), așteaptă ca acesta să „funcționeze pur și simplu”.

Ce se întâmplă de fapt:La 1G cu optică 1000BASE-LX și un cablu de corecție de condiționare a modului, acesta poate funcționa până la 550 m. La 10G și peste, nu funcționează deloc. Nepotrivirea modală provoacă o degradare severă a semnalului.

Regulă:Nu amestecați niciodată tipuri de fibre fără o justificare tehnică explicită și cablurile de condiționare corecte.

Greșeala 2: Ignorarea calității conectorului

Problema:Folosind conectori ieftini sau practici de curățare necorespunzătoare.

Matematica:Un singur conector murdar poate introduce 1-3 dB de pierdere. Pe o legătură OM4 de 300 m la 100 G, bugetul total de pierdere este de numai aproximativ 2,6 dB. Un conector prost și ai depășit bugetul.

Regulă:Investește în conectori de calitate, curățați înainte de fiecare conexiune, inspectați cu o lunetă de fibră.

Rolul pigtails în terminarea fibrei

La instalarea infrastructurii permanente de fibră,cozisunt puntea dintre cablul brut și echipamentele conectate:

De ce contează codițele:Cozile terminate din fabrică-au performanță optică garantată (de obicei<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Linia de produse Evolux:Noastrepigtails din fibră opticăvin în configurații LC, SC, FC și ST cu fibră monomod OS2 sau OM1-OM5 multimod. Disponibil în formate de panglică cu tampon strâns de 0,9 mm sau 12/24 de fibre, lungimi de la 0,5 m până la 5 m.

Selecția specifică de fibre-industriei

Diferitele industrii au cerințe unice care influențează deciziile monomod vs multimod:

Telecomunicații și ISP-uri

Soluții Evolux Telecom:Deservim 50+ operatori de telecomunicații din întreaga lume cu componente FTTH--cap la cap, inclusiv cabluri pre-conectorizate, splitter LGX 1:32 și cutii de borne cu montare pe perete-.

Centre de date

Soluții Evolux Data Center:Cablurile noastre trunchi MTP/MPO și ansamblurile de rupere sunt proiectate pentru optice paralele 40G/100G/400G cu pierderi de inserție ultra-scăzute (<0.35dB per connector).

Rețele 5G

Soluții Evolux 5G:Cablurile noastre de corelare pentru exterior de calitate industrială-au impermeabilitate IP67/IP68, mantale rezistente la UV- și temperaturi de funcționare de la -40 de grade la +85 grade .

Asistență medicală și imagistică medicală

O atenție specială:Spitalele necesită cablare imună-EMI pentru suitele RMN și robotica chirurgicală.

Orașe inteligente și IoT industrial

Greșeala 3: uitând de densitatea panoului de corecție

Problema:Planificarea rulărilor de fibre fără a lua în considerare limitările panoului de corecție.

Realitatea:Conectorii LC monomod și conectorii LC multimod sunt identici din punct de vedere fizic. Dar miezul mai mic al modului unic necesită toleranțe mai strânse în panourile de corelare cu densitate mare-. Buget cu 15-20% mai mult pentru infrastructura de panouri cu un singur mod.

Greșeala 4: peste-specificarea multimodului

Problema:Instalarea OM5 „pentru orice eventualitate” când OM4 ar fi suficient.

Realitatea:Beneficiile lui OM5 se materializează doar cu transceiver-urile SWDM4. Dacă utilizați optica standard SR4/SR8, OM5 și OM4 funcționează identic. Economisiți prima de cost de 25% dacă nu aveți planuri SWDM specifice.

Întrebări frecvente

Î: Pot să-proba viitoare instalând ambele tipuri de fibră?

A:Da, și multe întreprinderi fac exact acest lucru-se numește infrastructură „hibridă” sau „paralelă”. Rulați modul unic pentru backbone/uplink și multimod pentru stratul de acces. Doar mențineți documentația strictă și codificarea culorilor.

Î: Furnizorul meu spune că multimodul este „suficient de bun” pentru 400G. Au dreptate?

A:Tehnic da, dar cu avertismente. 400GBASE-SR8 funcționează pe OM4 până la 100 m. Cu toate acestea, necesită 16 fibre (8 TX + 8 RX) în comparație cu cele 2 fibre ale modului unic pentru 400GBASE-DR4. Luați în considerare costul infrastructurii MTP-16 vs LC duplex înainte de a decide.

Î: Ce zici de fibră către desktop? Ce tip?

A:Pentru majoritatea mediilor de birou sub 100 m, OM3 multimod oferă cea mai bună economie. Excepție: dacă vă aflați într-un mediu de campus unde legăturile desktop ar putea fi agregate pe distanțe mai lungi, modul unic simplifică arhitectura.

Î: Modul single este mai greu de terminat în câmp?

A:A fost, din punct de vedere istoric. Conectorii moderni pre-lustruiți și dispozitivele de îmbinare prin fuziune au eliminat în mare măsură acest decalaj. Terminarea câmpului adaugă aproximativ 10-15% timp/cost pentru modul unic față de modul multimod. Pentru infrastructura permanentă, acest lucru este neglijabil.

Î: Suntem o afacere mică, cu o cameră de server de 5 persoane. Contează ceva din asta?

A:Sincer? Probabil că nu. La scară mică, utilizați orice comutatoare cu care au venit pentru transceiver, cumpărați fibră potrivită și nu vă gândiți prea mult. Acest ghid este pentru infrastructura care trebuie să dureze un deceniu și să se extindă semnificativ.

Recomandările mele personale pentru 2026

După toate cele de mai sus, iată părerea mea sinceră:

Pentru centre de date (orice dimensiune)

Accesați modul unic pentru interconexiunile coloană/frunză.Foaia de parcurs 400G/800G este dominantă în modul unic. Plătiți acum prima pentru transceiver sau plătiți mai târziu prima pentru recablare.

Pentru Enterprise Campus

Mod unic pentru clădire-la-cladire, OM4 multimod în interiorul clădirilor.Această abordare hibridă echilibrează costurile și -pregătirea viitoare.

Pentru medii industriale/dure

Mod unic, întotdeauna.Atenuarea mai scăzută oferă o marjă pentru variațiile de temperatură, vibrații și contaminarea conectorilor.

Pentru laboratoarele de acasă și întreprinderile mici

Orice este cel mai ieftin și se potrivește cu echipamentul tău.La această scară, diferențele tehnice nu justifică efortul de optimizare.

Nu este vorba despre fibră, ci despre soluția completă

Dezbaterea mod unic versus multimod este adesea încadrată ca „care este mai bine”-dar aceasta este întrebarea greșită.Întrebarea corectă este „ce soluție completă de conectivitate prin fibră necesită aplicația mea?”

La Evolux Fiber, am învățat că implementările de succes depind de:

Alegerea tipului potrivit de fibrepentru nevoile dvs. de distanță și lățime de bandă

Conectori și adaptoare potrivitela echipamentul și mediul dumneavoastră

Specificarea tipurilor de lustruire adecvate(APC vs UPC) pentru aplicația dvs

Selectarea cordonelor de corecție și pigtails adecvatecu performante optice verificate

Planificarea upgrade-urilor viitoarefără re{0}}cablare costisitoare

Modul unic are fizica de partea sa: pierderi mai mici, potențial nelimitat de lățime de bandă și impuls din industrie. Multimode are economia de partea sa: transceiver mai ieftine, instalare mai simplă și decenii de fiabilitate dovedită la distanțe scurte.

Cei mai buni arhitecți de rețea nu aleg părțile-ele aleg în mod corespunzător pentru fiecare segment al infrastructurii lor, cu componente de calitate care nu vor deveni veriga slabă.
