Tipuri de splittere PLC

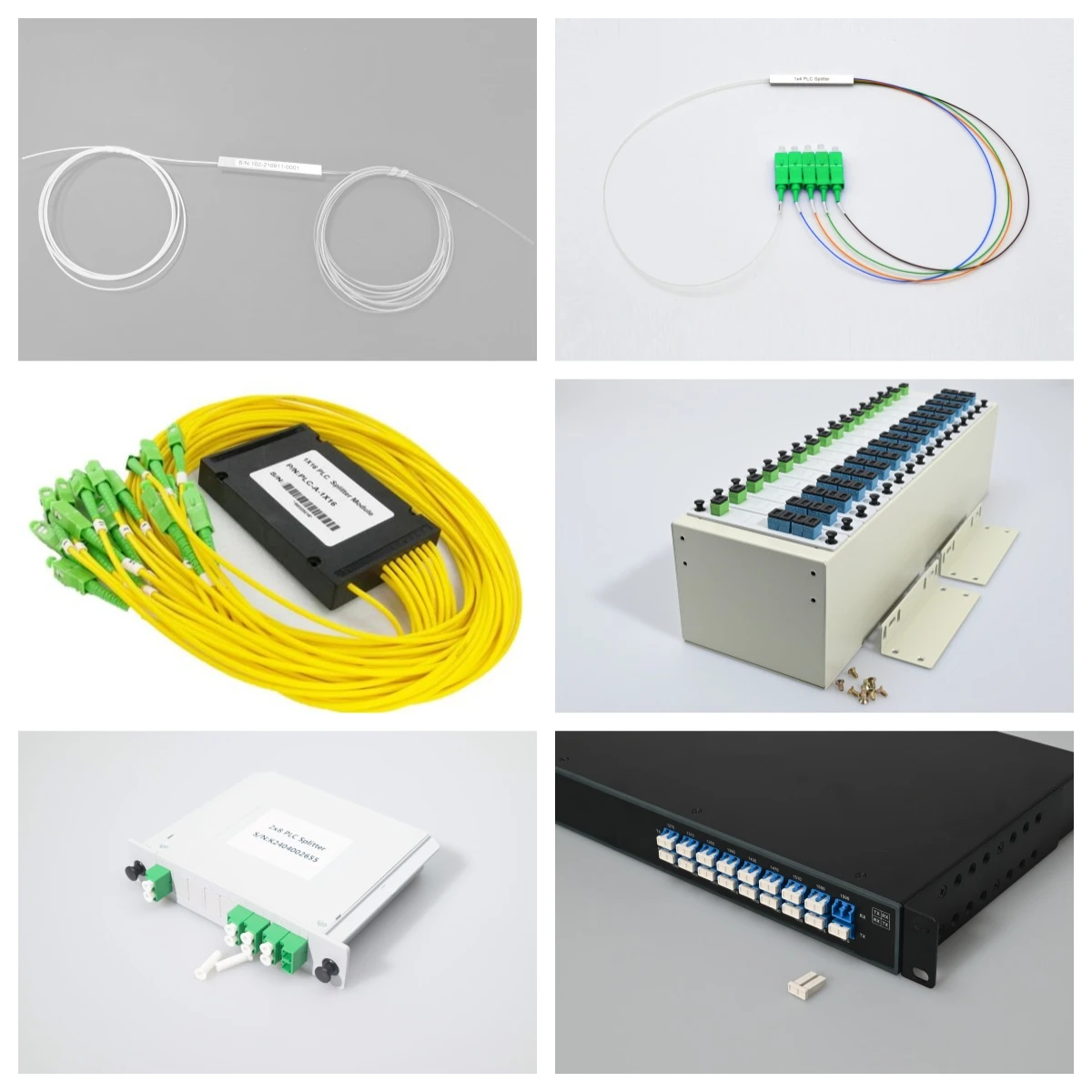

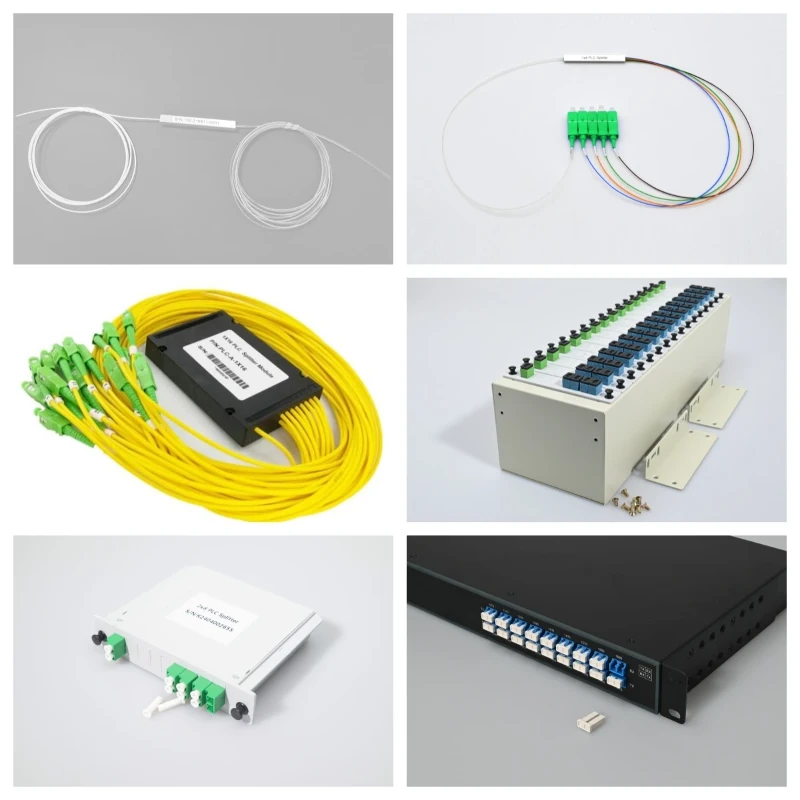

Tipurile de splittere PLC sunt clasificate în principal în funcție de diferite metode de ambalare, inclusiv tipul dispozitivului, microambalajul, ambalajul cutie (ABS, LGX), tipul de conectare-, montat pe rack, montat pe perete etc.
Structura dispozitivului
Distribuitorul optic PLC de tip fibră goală lasă fibre goale la toate capete. Potrivit în principal pentru ocazii în care dezasamblarea nu este frecventă, cum ar fi cutii de conectori pentru cabluri, panouri de distribuție cu fibră optică etc.
Structura de microîncapsulare
Splitterele optice miniaturale sunt încapsulate în țevi de oțel miniaturale și pot fi împărțite în cele cu fibre de cap și coadă de conectare și cele fără fibre de cap și coadă de conectare. Conectorii vin de obicei în tipurile SC, LC, FC și ST. Poate fi instalat în cutii de joncțiune pentru cabluri de fibră optică, cutii de module și cutii de distribuție.
Splitter PLC tip cutie ABS
Splitterele ambalate în cutie sunt în prezent tipul cel mai frecvent utilizat de către diverși operatori, ambalajul ABS fiind compact și mai flexibil în aplicare.
Splitter PLC tip LGX
LGX încapsulează splitter-ul optic într-o cutie mică de metal, care poate fi instalată într-un cadru de 19 inchi 1U/2U/3U. Terminalele de intrare și ieșire au o structură cu fibre de coadă, ceea ce face ușoară conectarea la adaptoarele de panou ODF și economisind timp. Designul compact și micro al LGX este plug and play, făcându-l ușor de instalat în cutii de distribuție cu fibră optică, subcadre ODF, cutii terminale pentru fibră optică și cutii de joncțiune pentru cabluri de fibră optică.
Conectați splitterul PLC
Splitter-ul PLC-în priză este instalat și fixat în cutia-de priză, iar tipurile de interfață includ SC/FC/LC etc. Este potrivit în principal pentru punctele de distribuție pe hol sau exterioare în modul de acces FTTH, de obicei instalat în cutii FTTH montate pe perete. Splitterele PLC utilizate în mod obișnuit 1X4, 8, 16, 32 și 2X8, 16, 32 sunt folosite ca tăvi pentru priza pentru instalarea în șasiul specific clientului, în special în cutiile de hol.
Splitter PLC montat pe rack
Splitterele optice montate în rack sunt proiectate pentru instalarea standard de 19" în dulap și pot îndeplini cerințele de densitate mare de cablare ale centrelor de date sau sălilor de servere. Ele sunt în general ambalate în cutii metalice și ușor de instalat în inginerie de fibră optică, oferind o bună protecție pentru dispozitivele splitter PLC. Există diverse interfețe de instalare a adaptorului, cum ar fi SC, LC, FC sau conectorii ST, sunt utilizați în proiecte de cabluri optice RaTXck. sisteme și centre de comunicații de date.
