Un fir de fibră sau două - aceasta este diferența principală dintre cablurile de fibră optică simplex și duplex. Dar alegerea dintre ele formează mai mult decât costul materialului. Acesta determină densitatea panoului de corecție, specificațiile fiecărui cordon de corecție din rulare și - cel mai important - dacă arhitectura fizică a întregii legături se potrivește de fapt cu cerințele rețelei. Iată o comparație rapidă-de referință și, dacă aveți nevoie de imaginea completă, continuați să citiți.
Cablu de fibră optică simplex: un fir, o direcție
Un cablu de fibră optică simplex are un singur fir de fibră de sticlă sau plastic în interiorul unei mantale de protecție. Transportă date într-o singură direcție - de la sursă la receptor, punct. Fără cale de întoarcere, fără-conversație bidirecțională.
Acel design-unic se potrivește unui anumit set de locuri de muncă. Supravegherea CCTV este exemplul clasic: camera captează video și împinge fluxul către o unitate de înregistrare. Recorderul nu trebuie să trimită date înapoi la cameră prin aceeași fibră. Rețelele de senzori industriali funcționează în același mod - o sondă de temperatură dintr-o fabrică trimite citiri către un tablou de bord de control, iar tabloul de bord nu are niciun motiv să răspundă.
Cablurile simplex rulează și infrastructura de difuzare. În producția de televiziune, o cameră își transmite fluxul către o unitate centrală de difuzare printr-o legătură de fibră simplex. Echipamentele de imagistică medicală - sisteme de endoscopie, anumite aparate cu raze X{-- se bazează pe aceeași abordare unidirecțională. Dispozitivul de imagistică declanșează date de-înaltă rezoluție către o stație de procesare și aceasta este întreaga cale a datelor.
Din punct de vedere fizic, fibra simplex este mai ușoară și ocupă mai puțin spațiu în tavă. Un singur fir terminat cu unConector pentru fibră optică SCsau conectorul FC este rapid de instalat și ușor de depanat. O fibră, o aliniere, un punct potențial de defecțiune - și acea simplitate are valoare reală în implementările de senzori la scară-la scară largă în care rulați sute de legături individuale.
Cablu cu fibră optică duplex: comunicare în două-cai
Un cablu de fibră optică duplex unește două fire de fibră împreună într-o configurație cu fermoar - două fire una lângă alta, unite printr-o bandă subțire de material pentru manta. Unul mâner de transmisie (TX), celelalte mânere de recepție (RX), astfel încât un singur cablu oferă o comunicare completă bidirecțională.
Gândiți-vă la ce se întâmplă în interiorul unui centru de date. Un server vorbește cu un comutator - solicitările se sting, răspunsurile revin și ambele direcții rămân ocupate în același timp. Comutatoarele de podea se alimentează într-o coloană vertebrală de bază și fiecare dintre aceste legături în sus transportă trafic în ambele sensuri. Asta nu este o coincidență; așa funcționează protocoalele. Ethernet, Fibre Channel, SONET - toate presupun o cale de trimitere-și-de primire simultană. Fibra duplex există deoarece rețelele moderne nu se fac pe rând.
Funcționarea-duplex completă înseamnă că ambele componente rămân active simultan. O stație de lucru lansează o solicitare către un server pe o parte, în timp ce serverul împinge un răspuns înapoi pe cealaltă. Fără așteptare, fără-turn, fără lățime de bandă irosită. Este diferit de half-duplex, în care datele circulă în ambele direcții, dar doar într-un sens o dată - modelul walkie-talkie, în care țineți apăsat butonul de vorbire și cealaltă persoană așteaptă.
Cordurile de corecție duplex sunt terminate cu conectori perechi. UnCablu de corecție LC-la-LC duplexeste cel mai răspândit ansamblu de cablu implementat în centrele de date de astăzi, datorită ferulei compacte de 1,25 mm a conectorului LC și compatibilității directe cu transceiver-urile SFP și SFP+.
Modul unic-vs multimod
Atât cablurile de fibră optică simplex, cât și cele duplex sunt disponibile în versiuni unic-mod și multimod. Această alegere determină distanța și lățimea de bandă, așa că merită înțeles clar.

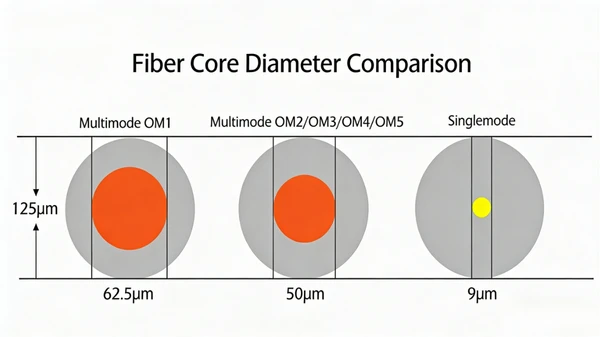

Fibra cu un singur{0}mod are un diametru al miezului de 8 până la 10 microni și poartă o rază de lumină. Acest nucleu strâns elimină dispersia modală, care menține semnalul curat pe distanțe lungi - vorbim de kilometri, nu de metri. Cablurile simplex și duplex cu un singur{{6}mod sunt standardul pentru telecomunicații, rețelele din zona metropolitană și orice legătură de peste câțiva kilometri. Costul este mai mare, deoarece transceiverele cu un singur{{8}mod utilizează surse de lumină laser, mai degrabă decât LED-urile mai ieftine din sistemele multimod.
Fibra multimodă rulează un miez mai mare - 50 sau 62,5 microni - și permite mai multe moduri de lumină să circule simultan. Aceasta oferă o lățime de bandă puternică pe perioade scurte, dar semnalul se degradează mai repede, deoarece acele căi multiple de lumină lovesc receptorul în momente ușor diferite. Dispersia modală limitează distanțele multimodale efective de la 300 la 550 de metri pentru legăturile 10G, în funcție de calitatea cablului OM3 sau OM4. Pentru rețelele de campus, legăturile intra-cladiri și cursele scurte ale centrelor de date, fibra duplex multimod este alegerea-eficientă.
Acolo unde aceste cabluri se termină la punctele de distribuție, un bine-specificatcutie terminală fibră opticămenține punctele de îmbinare organizate și protejate. Acest detaliu economisește ore de depanare atunci când urmăriți o legătură problematică la luni de la instalare.
Cabluri de fibră optică simplex vs duplex
Costul este primul lucru despre care ne întrebăm. Cablul Simplex folosește un fir de fibră și un conector per capăt cu - material mai puțin, preț mai mic pe tiraj. Când tragem sute de alimentare cu senzori printr-o instalație industrială sau cablam o rețea CCTV-la scară largă a clădirii, economiile per-se strâng rapid. Cablul duplex costă mai mult din cauza celui de-al doilea fir și a conectorilor suplimentari, dar oferă o capacitate bidirecțională pe care simplexul nu o poate replica.
Instalarea este a doua întrebare. Cablurile simplex sunt mai subțiri, mai flexibile și mai ușor de direcționat prin conducte strânse. Cablurile duplex sunt mai late datorită construcției cu fermoar, care creează constrângeri în panourile de corelare cu densitate mare-. Dar aici este compromisul: cablurile duplex elimină nevoia de a gestiona două rulări simplex separate atunci când proiectul necesită comunicare bidirecțională. În mediile de rețea, un cablu duplex este mai curat decât două cabluri simplex direcționate către aceeași destinație.
Capacitatea lățimii de bandă favorizează duplexul în orice context de rețea. Fluxul simultan de date în două sensuri înseamnă că întreaga capacitate a legăturii dvs. funcționează în ambele direcții simultan. O conexiune simplex dedică toată lățimea de bandă într-o direcție - eficientă pentru fluxurile și difuzarea senzorilor, dar nu acceptă ciclul de trimitere-și-recepție pe care îl necesită rețeaua IP.
Compatibilitatea conectorilor este identică pentru ambele tipuri. Aceeașiadaptoare de fibră opticăcare împerechează conexiunile SC-la-SC sau LC{-la-LC funcționează interschimbabil cu ansambluri simplex și duplex. Două cabluri simplex pot înlocui un cablu duplex, iar inversul este valabil. În practică, duplexul este preferat pentru conexiunile la rețea, deoarece menține gestionarea cablurilor mai curată.
Unde să utilizați cabluri de fibră optică simplex
Fibra simplex aparține fiecărei aplicații în care datele circulă într-o singură direcție de la sursă la receptor: sisteme CCTV și de supraveghere video, senzori de automatizare industrială și rețele de monitorizare IoT, distribuție a semnalului de difuzare (cum ar fi fluxurile camerei{0}}la-unități de producție), transmisia de date de imagistică medicală (cum ar fi endoscop-la stații de{3}de înaltă), procese și stații de relații cu senzori și stații de{3} sisteme de detectare.
În toate aceste scenarii, dispozitivul sursă generează date, iar dispozitivul de recepție le consumă. Nu există niciun canal de întoarcere în designul aplicației, așa că rularea cablului duplex adaugă costuri fără a adăuga funcție.
Unde să folosiți cabluri de fibră optică duplex
Fibra duplex merge oriunde are loc comunicarea bidirecțională - care acoperă majoritatea covârșitoare a infrastructurii de rețea. Conexiuni LAN backbone între switch-uri și routere, conexiuni server-la-switch în centrele de date, conexiuni WAN între clădiri, implementări de fibră-la-la-desk pentru stații de lucru cu lățime de-bandă mare și conexiuni la modemuri fibră și convertoare media duplex, toate rulează pe fibră duplex. Dacă dispozitivul de la fiecare capăt trimite și primește date - și care descrie fiecare echipament de rețea construit în ultimii douăzeci de ani, - duplex este cablul de specificat.
O dezvoltare care merită să cunoaștem: transceiver-urile BiDi (bidirecționale) realizează comunicații în două-cai pe un singur fir de fibră utilizând lungimi de undă diferite pentru transmisie și recepție. Transceiverele BiDi asociate cu cabluri simplex reduc numărul de fibre în rețelele de metrou și de acces unde spațiul de conducte este îngust. Abordarea necesită transceiver-uri specifice lungimii de undă-la ambele capete, deci este o soluție țintită mai degrabă decât un înlocuitor general pentru duplex.
Cum să alegeți cablul de fibră optică potrivit pentru aplicația dvs
Decizia se rezumă la o întrebare: link-ul transportă date într-o direcție sau în două? O direcție - un senzor care alimentează un tablou de bord, o cameră care alimentează un reportofon - înseamnă simplex. Două direcții - orice conexiune de rețea - înseamnă duplex.
Dincolo de asta, nu trece cu vederea calitatea terminației. Un curat, lustruit corespunzătorconector rapid de fibră opticăpe oricare tip de cablu depășește de fiecare dată un cablu premium cu terminații slabe. Cel mai bun cablu de pe piață nu va salva o legătură cu un capăt murdar sau nealiniat.
Pentru majoritatea configurațiilor de rețea, o combinație a ambelor tipuri de cablu are sens. Rulați duplex pentru conexiuni de rețea active. Utilizați simplex pentru monitorizare dedicată, senzori și fluxuri de difuzare. Potrivirea tipului de cablu la fluxul de date real - în loc să se utilizeze implicit la duplex la fiecare rulare - menține costurile materialelor controlate și căile de cablu pot fi gestionate fără a renunța la performanță acolo unde contează.
