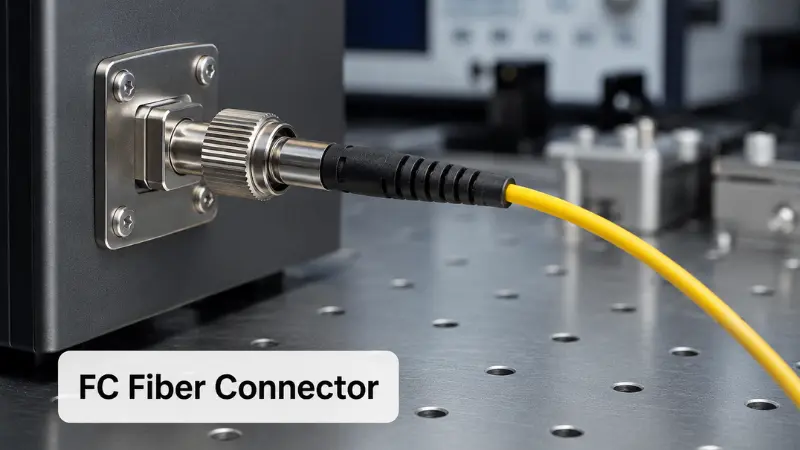

UnConector de fibră FCeste un conector rotund, filetat de fibră optică, care se înșurubează într-un port adaptor sau echipament în loc să fie împins ca un conector SC sau LC. Numele este de obicei citit caConector ferulă, iar întregul design există pentru a face un lucru bine: țineți o conexiune optică stabilă, repetabilă, care rămâne pe loc atunci când echipamentul este manipulat, mutat sau expus la vibrații.
FC nu mai este prestabilită pentru noile rețele-de densitate mare - cărora le aparține rolulconectori LC. Dar este încă obișnuit pe instrumentele optice de testare, în părți ale infrastructurii mai vechi de telecomunicații și transmisie și în sistemele de fibre cu laser, senzori și menținerea-polarizării (PM). Acest ghid acoperă cum funcționează FC, cum diferă FC/PC, FC/UPC și FC/APC, unde FC este încă specificat astăzi și cum să alegeți FC potrivitconector, cablu de corecție, coadă sau adaptor pentru un proiect.

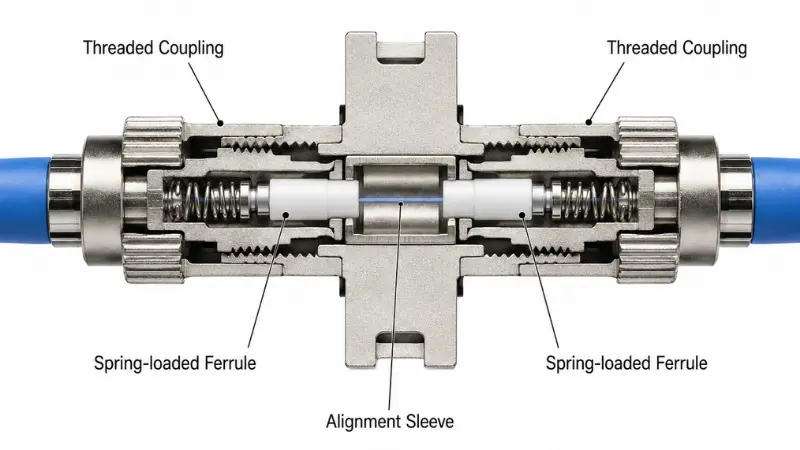

Cum funcționează un conector de fibră FC?
Un conector FC folosește o piuliță de cuplare filetată pentru a se bloca pe un adaptor sau un port de dispozitiv. Pe măsură ce piulița este strânsă, manșonul-încărcat cu arc este împins în contact cu manta de împerechere, aliniind cele două fețe de capăt ale fibrei, astfel încât lumina să poată trece cu pierderi reduse. Dimensiunile interfeței sunt definite internațional înIEC 61754-13, care specifică familia de conectori FC în jurul unei virole de 2,5 mm și a unui cuplaj filetat, încărcat cu arc-.
Mecanismul de cuplare filetat
Șurubul-de cuplare este caracteristica semnăturii conectorului. În loc să faceți clic pe loc, rotiți piulița până când conectorul se fixează. Beneficiul este stabilitatea mecanică: conexiunea rezistă la tragerile accidentale și își menține alinierea sub vibrații, care este exact ceea ce au nevoie bancurile de testare și porturile pentru instrumente.
Schimbul-este viteza. Trecerea și desfacerea fiecărei conexiuni este mai lentă decât acțiunea de împingere-tragere a SC sau LC, așa că FC este rareori instrumentul potrivit pentru un panou de corecție dens care este re-patchizat des. Își câștigă locul în care o conexiune este stabilită o singură dată și se așteaptă să rămână fiabilă.
Ferula, cheia și părțile care contează
Cunoașterea părților principale facilitează atât specificarea, cât și depanarea:
- mâneră-, de obicei, un cilindru din ceramică (zirconiu) de 2,5 mm care ține și centrează fibra pe partea de capăt, de aceeași dimensiune nominală ca și ferulele SC și ST.
- Piuliță de cuplare- gulerul metalic rotativ care se înfiletează pe adaptor și aplică forță de contact.
- Cheie de aliniere- o cheie tată mică de pe corpul conectorului care stabilește orientarea și oprește rotirea virolei față de suprafața de împerechere.
- Corp conector și portbagaj- carcasa care ține totul împreună, plus cizma-de eliberare a tensiunii care protejează fibra de unde iese.
- Manșon adaptor- în interiorul adaptorului FC, un manșon de aliniere împărțit primește ambele ferule și le aliniază.
Alinierea contează deoarece un conector prost așezat sau cu cheie încrucișată-crește pierderea de inserție și pierderea de retur, iar forțarea sau răsucirea unei virole împotriva perechei sale poate zgâria.față de capăt lustruită. Tastatura este importantă în special pe conectorii în unghi (APC), unde poziția de rotație afectează direct performanța.

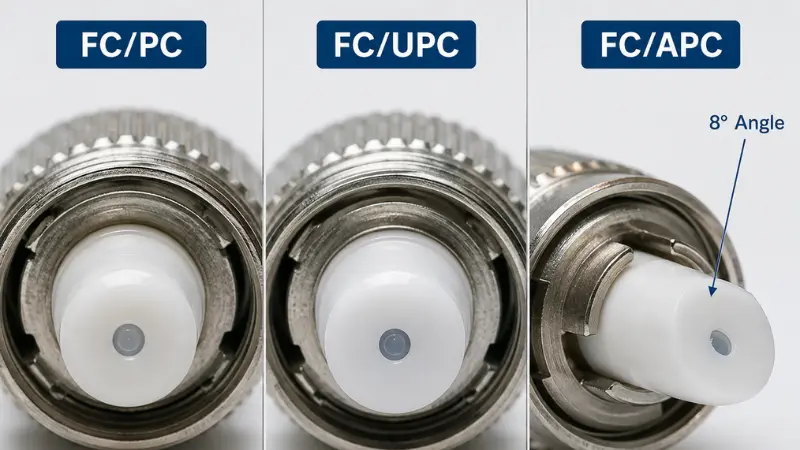

Conector FC Polish Tipuri: PC, UPC și APC
Conectorii FC vin cu diferite produse de lustruire la capăt-față, iar lustruirea - nu corpul conectorului - este ceea ce determină în principal pierderea prin reflexie și inserție. Dacă vă amintiți un lucru din această secțiune, amintiți-vă de sufixul cu trei-litere de pe numărul piesei. Pentru o privire mai detaliată asupra tuturor familiilor de conectori, consultați ghidul nostru pentruLustruire pentru PC, UPC și APC.
FC/PC (contact fizic)
PC-ul este polonezul original, unde miezurile fibrelor se ating sub presiune ușoară a arcului. Funcționează, dar performanța sa de reflexie este în urmă cu noile lustruite, așa că este rareori specificată în proiectele noi-mod unic și acum apare mai ales pe echipamentele vechi.
FC/UPC (Contact ultrafizic)
UPC este o versiune mai fină, mai strict controlată de PC. Oferă pierderi reduse de inserție și pierderi solide de retur și este implicit practic pentru legăturile generale-mod unic, conexiunile de laborator și interfețele de echipamente care au nevoie de o lustruire directă a contactului fizic-. Piesele UPC sunt de obicei marcate cu cizme albastre, deși codurile de culoare pot varia în funcție de producător.
FC/APC (Contact fizic în unghi)
APC lustruiește suprafața de capăt la un unghi - valoarea standardizată este de 8 grade -, astfel încât lumina reflectată este direcționată spre placare în loc să fie direct înapoi către sursă. Acest lucru reduce brusc reflexia din spate, motiv pentru care APC este ales pentru sistemele sensibile la lumina reflectată: CATV și video analogic, fluxuri PON și FTTH, surse laser și măsurare de precizie. Piesele APC poartă de obicei cizme verzi.

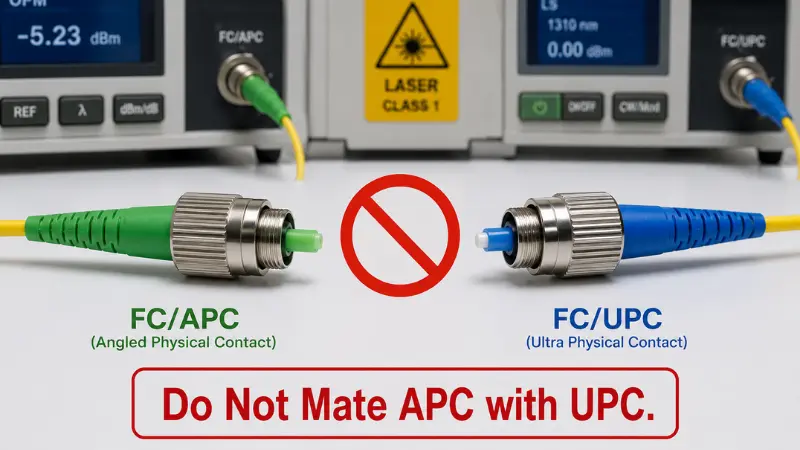

Conectorii APC trebuie să se cupleze numai cu conectorii APC care au aceeași cheie. Forțarea unei fețe APC împotriva unei fețe UPC sau PC provoacă pierderi mari și poate deteriora permanent ambele fețe de capăt.
PC vs UPC vs APC dintr-o privire
| Lustrui | Sfarsit fata | Pierdere de rentabilitate tipică | Culoare comună | Cel mai bun pentru |
|---|---|---|---|---|
| PC | Ușor bombat | Mai mare sau egală cu 40 dB | - | Echipamente vechi, legături mai vechi |
| UPC | Boltat, lustruit mai fin | Mai mare sau egală cu 50 dB | Albastru | Porturi generale pentru un singur{{0}mod, laborator și echipamente |
| APC | Înclinat 8 grade | Mai mare sau egală cu 60 dB | Verde | CATV, PON/FTTH, lasere, test de precizie |
Cifrele-pierderilor de rentabilitate de mai sus reflectă nivelurile citate în mod obișnuit în standardele internaționale de performanță, cum ar fiIEC 61753și în fișele de date ale furnizorilor; confirmați întotdeauna nota exactă în raportul de testare pentru piesele pe care le comandați.

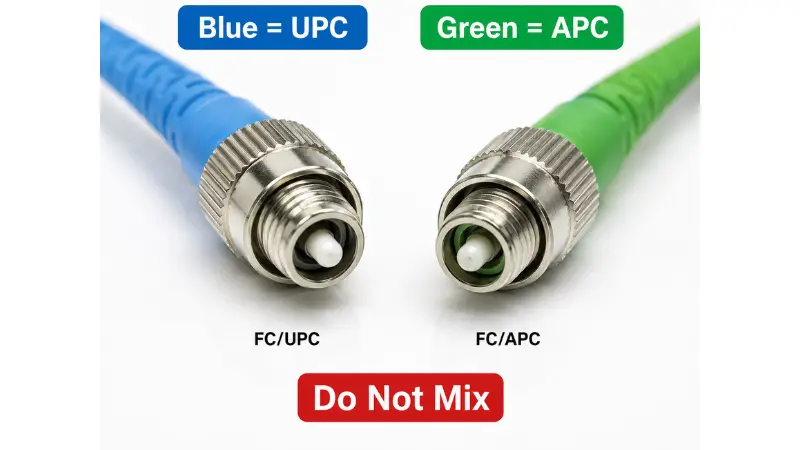

Cum să distingeți FC/APC și FC/UPC
În practică, puteți identifica, de obicei, lustruirea în patru moduri: culoarea cizmei (verde pentru APC, albastru pentru UPC), unghiul vizibil pe vârful virolei, sufixul de pe specificația sau eticheta comenzii (FC/APC vs FC/UPC) și marcajul pe portul echipamentului. Dacă aveți îndoieli, verificați mai întâi eticheta portului, în loc să judeci după aspect - este cel mai simplu mod de a evita o nepotrivire APC/UPC.

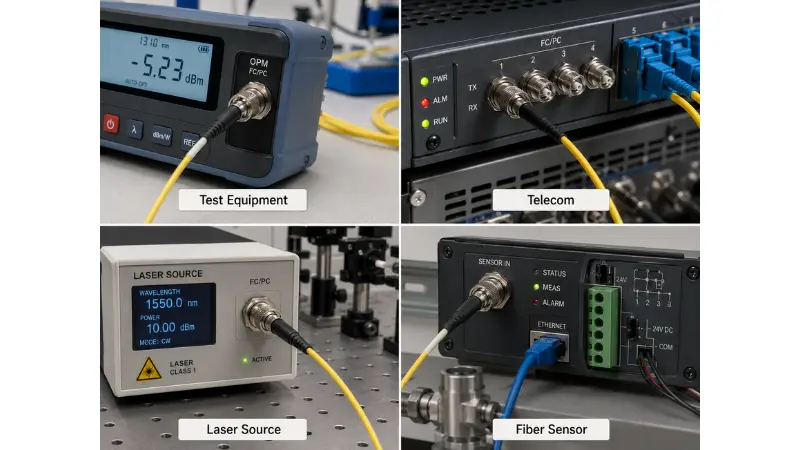

Unde sunt încă folosiți astăzi conectorii de fibră FC?
O întrebare corectă pentru orice conector care precede LC este dacă este învechit. FC nu este -, pur și simplu s-a restrâns la locurile în care stabilitatea sa merită o conexiune mai lentă.

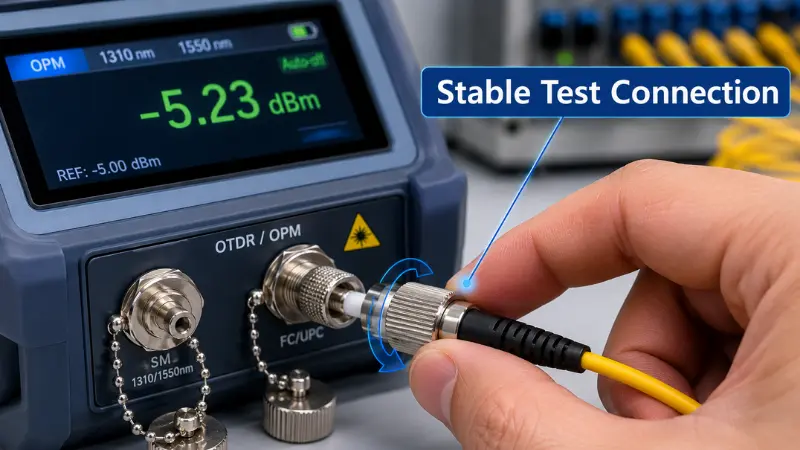

Echipamente de testare și măsurare
FC este o vedere familiară a contoarelor optice de putere, a surselor de lumină, a OTDR-urilor și a analizoarelor de spectru optic, precum și a cablurilor de testare-de referință. Cuplajul filetat menține un contact constant, repetabil, care menține măsurătorile consistente pe parcursul multor cicluri de conectare/deconectare - un real avantaj atunci când un port slăbit ar putea denatura o citire.
Sisteme de telecomunicații și de transmisie
Unele echipamente de telecomunicații și de transport, în special platformele mai vechi, au fost construite în jurul porturilor FC și le utilizează încă. Noile construcții înclină spreconectori SCîn rețelele de acces și LC pe echipamente, dar FC poate fi totuși necesar să se potrivească cu un șasiu sau cadru de distribuție existent.
Lasere, senzori și fibre PM
Instrumentele laser, senzorii de fibră, configurațiile de cercetare și ansamblurile de fibră PM folosesc adesea FC, deoarece stabilitatea mecanică și alinierea precisă și repetabilă contează mai mult decât viteza conexiunii. În aceste sisteme, chiar și cantități mici de reflexie din spate pot destabiliza o sursă sau pot deteriora o măsurătoare, astfel încât FC/APC este obișnuit aici.
Medii industriale și cu{0}}vibrații ridicate
Deoarece cuplajul este filetat, FC se potrivește conexiunilor expuse la vibrații sau mișcări. Adecvarea depinde în continuare de ansamblul complet - detensionarea, calitatea adaptorului și de instalare - nu numai de conector.

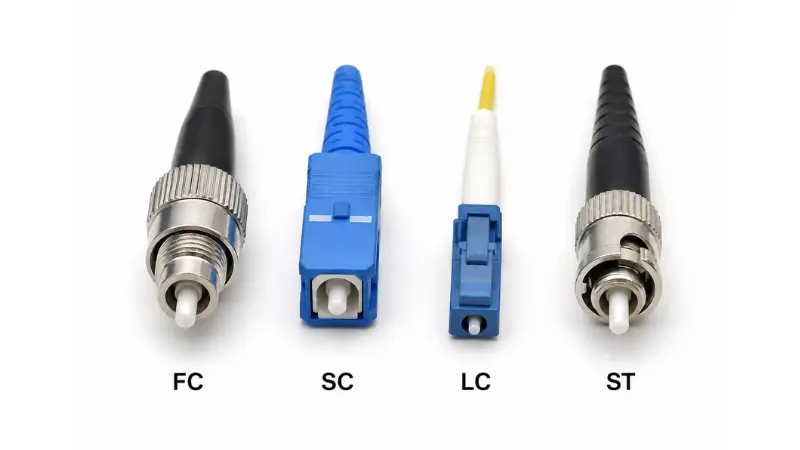

FC vs SC vs LC vs conectori ST
FC este o opțiune dintre mai multe. Compararea acestuia cu ceilalți conectori mainstream face decizia mai clară.
| Conector | Blocare | mâneră | Utilizare tipică | Rezistenţă | Prescripţie |
|---|---|---|---|---|---|
| FC | Șurub filetat | 2,5 mm | Echipamente de testare, telecomunicații, lasere, fibră PM | Stabil, rezistent-la vibrații | Mai lent la conectare |
| SC | Împinge{0}}trage | 2,5 mm | FTTH, telecom, panouri de patch-uri | Ușor de utilizat, stocat pe scară largă | Mai mare decât LC |
| LC | Împingeți-trageți zăvorul | 1,25 mm | Centre de date, transceiver, densitate mare | Compact, densitate mare | zăvorul mic este mai ușor de manevrat greșit |
| SF | Închidere-baionetă | 2,5 mm | Multimod moștenit | Închidere-simplă | Mai puțin frecvente în noile construcții |
Ce conector ar trebui să alegeți?
- Alegeți FCatunci când conectați instrumente de testare, potriviți echipamentele FC vechi sau construiți legături laser/senzor/PM unde alinierea stabilă depășește viteza.
- Alegeți LCpentru transceiver șicablare de{0}}înaltă densitate, unde virola sa de 1,25 mm dublează aproximativ densitatea portului.
- Alegeți SCpentru FTTH și rețele de acces, unde SC/APC este implementat pe scară largă și ușor de terminat în teren.
- AlegeSFîn principal pentru a se potrivi cu o centrală multimodală existentă; este rareori alegerea pentru noi lucrări.
Dacă cântăriți cele două șuruburi de 2,5 mm-versus-opțiunile de împingere în mod specific, nota noastră privinddiferențele dintre conectorii SC și FCmerge mai profund în compromis-.
Matricea de selecție a conectorului FC
Pentru referință rapidă, iată cum alegerea se încadrează de obicei în funcție de aplicație:
| Aplicație | Alegerea obișnuită | De ce |
|---|---|---|
| Instrument de testare optic | FC/UPC sau FC/APC | Potriviți portul și cerințele de reflexie ale acestuia |
| CATV / legătură optică analogică | FC/APC | Reflexia joasă din spate protejează calitatea semnalului |
| Sursă laser / fibră PM | FC/APC | Sensibilitate la reflexie și aliniere stabilă |
| Port de telecomunicații vechi | Potriviți tipul FC existent | Compatibilitate cu echipamentele instalate |
| Centru de date de-densitate mare | De obicei LC | FC este mai voluminos și mai lent la corecție |
| FTTH/rețea de acces | De obicei SC/APC | Implementare standard pe teren |
Avantajele și limitările conectorilor FC
Rezumatul sincer: FC schimbă comoditatea cu stabilitate. Este o afacere bună în unele locuri și una săracă în altele.
Unde FC este puternic.Cuplajul filetat rezistă la deconectarea accidentală și la vibrații, designul virolei-și-cheii acceptă aliniere repetabilă, iar conectorul este disponibil atât în UPC, cât și în APC pentru a se potrivi diferitelor-pierderi de retur -, motiv pentru care persistă în aplicații de testare, laser și PM.
Unde FC este scurt.Se conectează și se deconectează mai lent decât SC sau LC, este mai mare din punct de vedere fizic decât LC și, prin urmare, se potrivește slab pentru panourile cu densitate mare-și necesită mai multă grijă în timpul împerecherii: cheia trebuie să se alinieze, iar manșonul nu trebuie să fie forțat sau rotit împotriva perechei sale.
Când nu trebuie folosit FC
Omiteți FC când densitatea portului sau viteza de corecție este prioritară (acoperirea pentru LC), când implementați o rețea standard FTTH sau de acces (SC/APC este de obicei norma) sau când nimic din legătură nu necesită de fapt stabilitatea firelor FC. Alegerea FC „pentru a fi în siguranță” pe un panou dens, de obicei, adaugă costuri și încetinește instalarea.

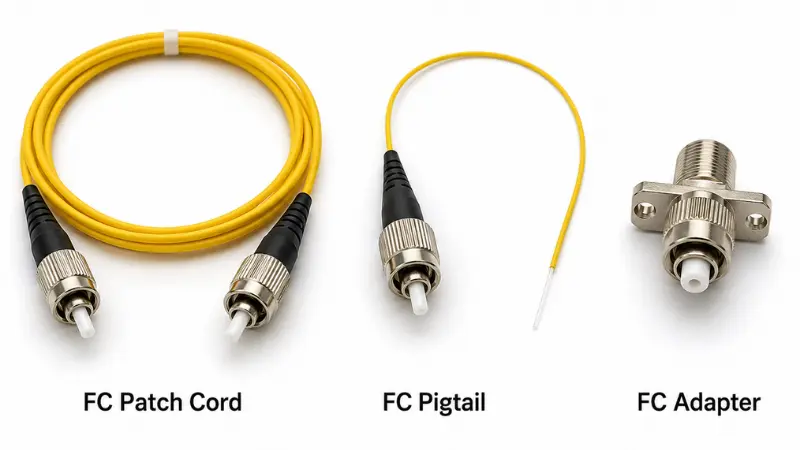

Cordon de corecție FC vs FC Pigtail vs Adaptor FC
Aceste trei produse FC rezolvă probleme diferite, iar amestecarea lor este o eroare comună de comandă:
- Cordonuri de corecție FCsunt terminate la ambele capete și conectați direct două porturi -, de exemplu, un instrument la un panou de corecție. Jachetele sunt de obicei de 2,0 mm sau 3,0 mm.
- cozi FCau un conector la un capăt și fibră goală la celălalt, menite să fie îmbinate-într-un cablu sau o tavă. De obicei, folosesc fibră tamponată-strânsă de 0,9 mm.
- Adaptoare FC(cuple) sunt peretele etanș feminin care unește doi conectori FC printr-un manșon de aliniere; se montează în panouri, cutii și carcase.
Cum să alegi conectorul potrivit pentru fibre FC?
Înainte de a comanda un conector FC, un cablu de corecție, coadă sau un adaptor, confirmați aceste cinci lucruri.
1. UPC sau APC
Folosiți FC/UPC pentru legături generale cu un singur-mod, unde este suficientă pierderea redusă de inserare. Folosiți FC/APC acolo unde reflecția din spate contează - lasere, analog/CATV, PON și măsurători de precizie. Nu amestecați niciodată APC cu UPC sau PC.
2. Tip Fibră
Confirmați dacă linkul esteunic{0}mod sau multimod. Modul unic-FC este norma în telecomunicații, test și optică de-distanță lungă; FC multimod există, dar este mult mai puțin comun în lucrările noi.
3. Diametrul cablului
Potriviți încălțămintea și conectorul la cablu: fibră tamponată-strânsă de 0,9 mm pentru majoritatea pigtails și mantale de 2,0 mm sau 3,0 mm pentru cabluri de corecție, în funcție de traseu și durabilitate.
4. Compatibilitate cu adaptor și cheie
Adaptorul trebuie să se potrivească cu lustruirea și cheia. Adaptoarele FC sunt disponibile în cheie îngustă (deseori marcată NK / 2,0 mm) și cheie largă (WK / 2,14 mm), cu cheia îngustă mai comună astăzi. Pentru FC/APC, alinierea cheii este critică, deoarece poziția unghiulară stabilește performanța - o cheie nepotrivită poate împiedica așezarea corectă sau poate crește pierderea.
5. Cerințe de performanță
Nu vă opriți la numele conectorului. Confirmați numerele care decid dacă linkul funcționează:
- Pierdere de inserție (IL)- lumina pierdută trecând prin perechea împerecheată; mai jos este mai bine. Solicitați valorile tipice și maxime.
- Pierdere de rentabilitate (RL)- lumină reflectată înapoi către sursă; dB mai mare este mai bine și acesta este motivul principal pentru a alege APC.
- Lungimea de undă de operare- confirmați că ansamblul este evaluat pentru fereastra dvs. (de exemplu, 1310/1550 nm în modul unic-).
- Jachetă, durabilitate și mediu- evaluarea jachetei (cum ar fi LSZH), durabilitatea ciclului de priză-și orice cerințe în aer liber sau industriale.
Pentru comenzile B2B, merită, de asemenea, să se confirme că furnizorul poate furniza rapoarte de testare, lungimi personalizate, etichetare și ambalare.
Greșeli frecvente de evitat?
- Amestecarea APC și UPC:Geometriile diferite ale-feței de capăt înseamnă că asocierea lor cauzează pierderi mari și poate deteriora lustruirea. În achiziții, majoritatea erorilor FC se reduc la nepotrivirea lustruirii, la nepotrivirea diametrului cablului-sau la presupunerea că fiecare adaptor FC este interschimbabil.
- Ignorarea curățeniei:Praful, uleiul și zgârieturile cresc pierderea și distruge repetabilitatea testului. Inspectați șicurățați fața de capătînaintea fiecărui partener, mai ales la instrumente.
- Folosind FC unde LC sau SC se potrivește mai bine:Panourile de-înaltă densitate doresc de obicei LC; FTTH vrea de obicei SC/APC. Rezervați FC pentru stabilitatea filetului sau compatibilitatea echipamentelor.
- Uitând porturile de la ambele capete:Conectorul trebuie să se potrivească cu dispozitivul, adaptorul, panoul sau instrumentul. Înainte de a comanda cabluri de corecție FC, verificați ambele capete ale legăturii - și citiți eticheta portului, în loc să ghiciți după aspect.
Lista de verificare pentru achiziționarea conectorului de fibră FC
Confirmați acestea înainte de a plasa o comandă:
- Configurație conector: FC la FC sau un hibrid, cum ar fi FC la LC sau FC la SC
- Poloneză: UPC sau APC
- Fibră: un-mod sau multimod
- Lungimea cablului
- Diametrul cablului: 0,9 mm, 2,0 mm sau 3,0 mm
- Material jachetă și rating
- Simplex sau duplexstructura
- Tipul adaptorului, cheia și stilul de montare
- Ținte de pierderi de inserție și pierderi de returnare
- Raportul de testare, etichetarea și nevoile de ambalare
Note de achiziții pentru cumpărători B2B
Pentru comenzile de proiect, valorile implicite ale catalogului nu sunt adesea suficiente. Lungimea cablului, materialul mantalei, culoarea cizmei, lustruirea, formatul etichetei și ambalajul afectează toate cât de ușor se instalează piesele la scară - și cele mai evitabile probleme FC de la fața locului urmăresc nepotrivirea lustruirii, diametrul greșit al cablului sau o cheie de adaptor care nu a fost specificată. Blocați aceste detalii pe comanda de achiziție și solicitați rapoarte de testare per-lot pentru orice alimente care alimentează echipamente de testare sau link-uri-sensibile de reflecție.
FAQ
Î: Ce înseamnă FC în conectorii de fibră?
R: De obicei, se citește ca Conector ferulă - un conector de fibră optică cu corp rotund-cu un cuplaj filetat și, pe piesele standard, o virolă de 2,5 mm.
Î: Cum știu dacă echipamentul meu are nevoie de FC/UPC sau FC/APC?
R: Verificați eticheta portului și cablurile de corecție existente. Cizmele verzi și un sufix „APC” înseamnă unghi; cizme albastre și „UPC” înseamnă contact drept. Dacă sistemul implică lasere, analog/CATV sau PON, este foarte probabil APC. Când nu sunteți sigur, potriviți ceea ce este deja instalat în loc să presupuneți.
Î: FC/APC se poate conecta la FC/UPC?
R: Nu. Geometria-feței lor de capăt diferă, așa că împerecherea lor cauzează pierderi mari de inserție și poate deteriora ambele fețe. APC se împerechează numai cu APC.
Î: Un conector FC este unic-mod sau multimod?
R: Poate fi oricare dintre ele, dar FC este cel mai adesea un singur-mod, utilizat pe legături de testare, telecomunicații, laser și optice de precizie. Multimode FC există, dar este neobișnuit în instalațiile noi.
Î: FC este mai bun decât LC?
R: Nici unul nu este universal mai bun. Cuplajul filetat FC se potrivește echipamentelor de testare și conexiunilor predispuse la vibrații-; Ferula compactă de 1,25 mm a lui LC se potrivește transceiver-urilor și panourilor de-înaltă densitate. Potriviți conectorul la portul și la mediu.
Î: Ce ar trebui să verific înainte de a comanda cabluri de corelare FC-la-LC?
R: Confirmați lustruirea la fiecare capăt (și nu încrucișați APC cu UPC), tipul de fibră, simplex versus duplex, diametrul cablului și mantaua, lungimea și țintele IL/RL -, apoi verificați că ambele porturi de echipament utilizează efectiv acele tipuri de conector și lustruire.
Concluzie
Un conector de fibră FC este un conector filetat construit pentru conexiuni optice stabile și repetabile, ceea ce îl menține relevant pe instrumentele de testare, în sistemele laser și cu senzori și oriunde au fost proiectate echipamente existente în jurul porturilor FC -, chiar dacă LC și SC domină noile rețele de acces și densitate înaltă-. Alegeți FC atunci când portul, obiectivul de performanță sau mediul o solicită în mod specific; ajunge la LC pentru densitate și SC/APC pentru FTTH.
Înainte de a comanda, efectuați verificările rapide care previn majoritatea problemelor: confirmați ambele porturi ale echipamentului, lustruirea (UPC sau APC), tipul de fibră, diametrul cablului și cheia adaptorului și solicitați un raport de testare pentru orice instrumente de alimentare sau link-uri{0}}sensibile la reflexie. Obținerea acestora imediat este ceea ce reduce pierderile de inserție, pierderile de returnare și costurile de reprelucrare.
