Un modul breakout MPO convertește o conexiune trunchi MPO sau MTP de densitate mare-în porturi individuale LC sau SC din partea din față a unui rack, panou de corecție sau carcasă. Partea din spate a modulului se termină cu un portbagaj cu mai multe fibre-; partea frontală prezintă adaptoare duplex sau simplex pe care le atașați la comutatoare, transceiver și alte echipamente. Această singură tranziție este cea care vă permite să rulați un cablu gros de coloană vertebrală între rafturi și totuși tehnicienii curăță, etichetați, porturile cu care se confruntă echipamentul-.
Acest ghid este scris pentru întrebările care apar de fapt în timpul proiectării și achiziționării: care număr de fibre la comandă, cum este menținută polaritatea pe canal, cât de multă pierdere adaugă modulul la buget și când un modul este instrumentul greșit. Dacă cântăriți trunchiurile matrice cu legăturile duplex într-un mod mai larg, prezentarea noastră de ansambluLC versus MTP/MPO în cablarea de{0}}înaltă densitateacoperă compromisurile-înainte de a vă angaja la o topologie.

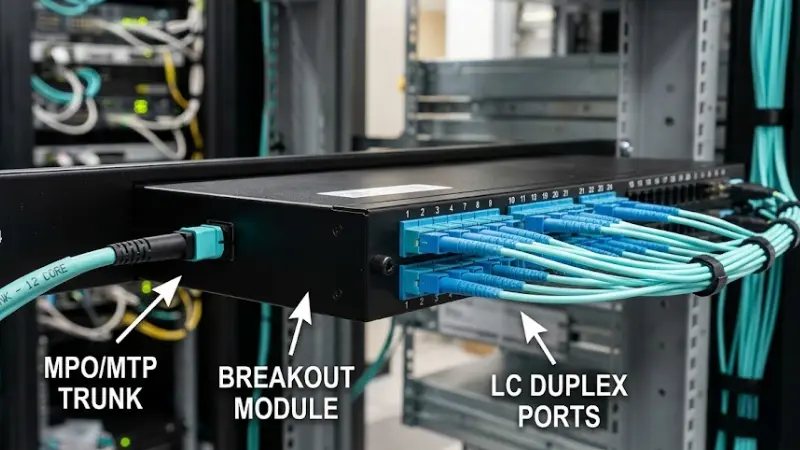

Ce este de fapt un modul MPO Breakout?
În termeni simpli, anConector MPO sau MTPîmpachetează 8, 12, 16 sau 24 de fibre într-o singură virolă. Un modul de separare ventila aceste fibre în interior și le termină pe adaptoarele-panoului frontal, cel mai frecventLCpentru centrele de date și, uneori, SC pentru telecomunicații și instalațiile vechi. Modulul este de obicei construit ca o casetă într-o amprentă în stil LGX-, astfel încât să cadă într-un panou montat în rack sau într-o carcasă de fibră.
Funcția este restrânsă intenționat. Portbagajul rămâne pe loc în spatele panoului; toate mișcările de rutină, completările și schimbările au loc pe front. Un modul MPO cu 12-fibră, de exemplu, prezintă șase porturi LC duplex - șase legături independente transportate de un trunchi pe o singură cale.
Cum funcționează un modul MPO Breakout?

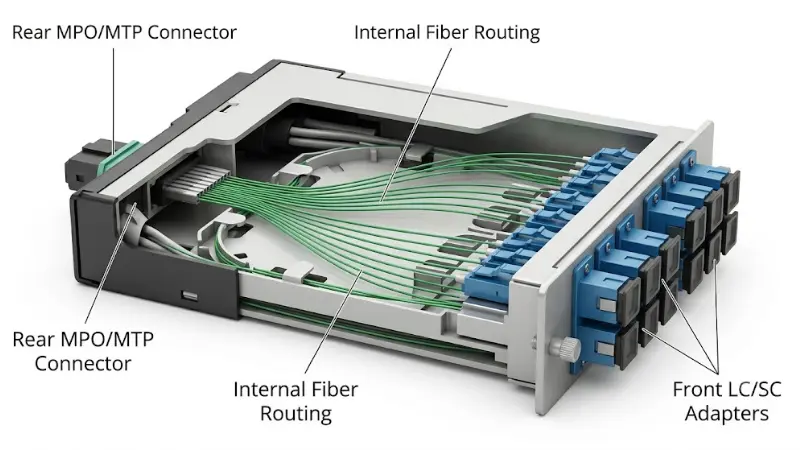

Calea semnalului în interiorul unui modul tipic este: spateConector portbagaj MPO/MTP→ rutare internă a fibrelor-terminate din fabrică → fațăAdaptoare LC sau SC. Rutarea internă nu este arbitrară. Implementează o anumită hartă a fibrelor și o polaritate, astfel încât transmisia și recepția să aterizeze pe pozițiile corecte de la un capăt la altul al canalului.
Acesta este motivul pentru care un modul este mai mult decât un număr de fibre. Același MPO de 12-fibră poate fi conectat la mai multe hărți și polarități diferite ale portului frontal și numai una dintre ele se va potrivi cu dvs.Cablu trunchi MPO, cablurile de corelare duplex și transceiver-urile dvs. Alegeți harta care se potrivește întregului canal, nu modulului izolat.

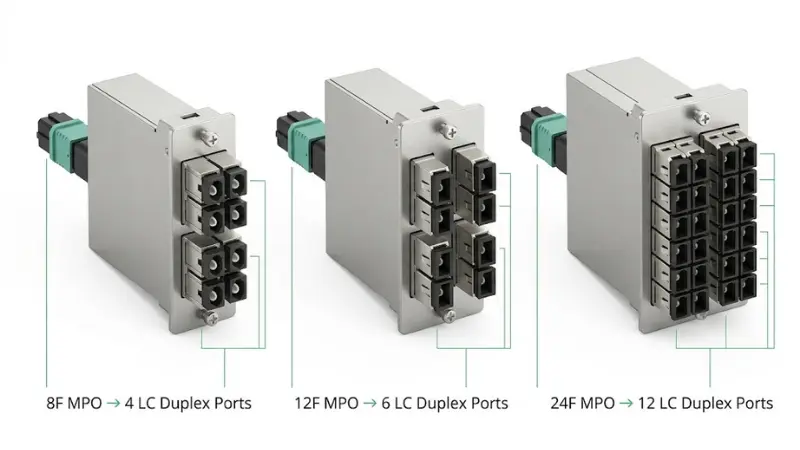

Configurații MPO Breakout Module: 8F, 12F, 24F și opțiuni MPO-la-LC
Numărul de fibre determină atât densitatea-portului dvs. frontal, cât și cât de bine se aliniază modulul cu transceiver-urile-optice paralele. Harta de mai jos este punctul de plecare pe care îl folosesc majoritatea proiectelor.
| MPO spate | Porturi frontale (LC duplex) | Utilizare tipică |
|---|---|---|
| 8 fibre | 4 LC duplex | Se aliniază cu optica paralelă SR4 (4 TX + 4 RX) fără fibre neutilizate; curățare 4×10G sau 4×25G breakout |
| 12 fibre | 6 LC duplex | Modulul clasic-centru de date; șase legături duplex independente per trunchi |
| 24 de fibre | 12 LC duplex | Cea mai mare densitate per unitate de rack; frecvente în conexiuni încrucișate și-conexiuni mari |
Două opțiuni structurale stau deasupra numărului de fibre. UnMPO-la-modul LCsparge matricea în porturi duplex, care este ceea ce are nevoie majoritatea echipamentelor de corecție. UnMPO-la-caseta MPO (matrice).trece trunchiul prin neschimbat pentru legăturile paralele de la-la-capăt, cum ar fi QSFP nativ-la-QSFP. Dacă amestecați ambele, păstrați metoda de polaritate identică în fiecare modul din cale.
Un detaliu care declanșează design-urile SR4: transceiverele SR4 40G și 100G folosesc opt fibre. Treceți-le peste un MPO de 12-fibre, iar cele patru fibre din mijloc stau inactiv. Un modul sau un portbagaj cu 8 fibre elimină aceste deșeuri, ceea ce contează atunci când cumpărați la scară largă. Un pre-terminatMPO-la-ansamblu breakouteste o alternativă atunci când nu aveți nevoie de un modul montat pe panou{0}}.
De ce modulele depășesc cablurile libere în rafturile de-densitate mare?
Reduceți aglomerația de cabluri în cale

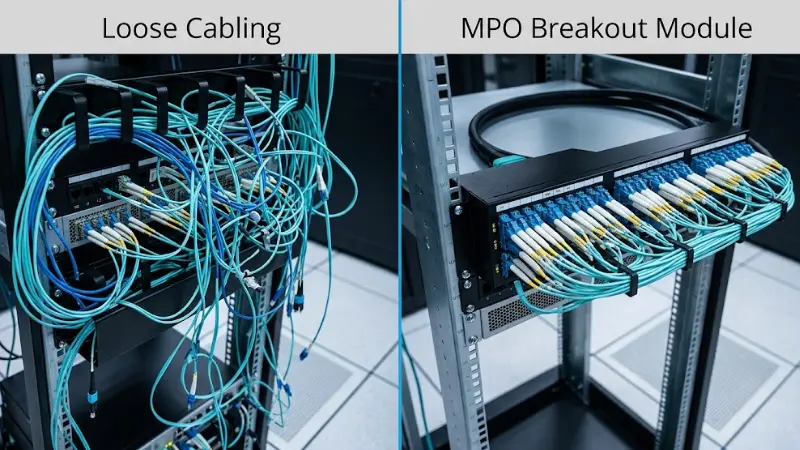

Un portbagaj MPO înlocuiește șase sau mai multe cabluri de corecție duplex peste aceeași tavă sau conductă. Într-un rând de comutatoare cu 48 de porturi, aceasta este diferența dintre un pachet gestionabil și unul nefuncționabil. Mai puține cabluri în cale înseamnă, de asemenea, un flux de aer mai bun și mai puține deconectări accidentale în timpul întreținerii.
Identificare și urmărire mai ușoară a portului
Adaptoarele LC frontale pot fi etichetate după port, ID-ul trunchiului și destinație. Picioarele libere-ieșite ale evantaiului nu pot fi etichetate ca curat și, după câteva luni petrecute într-un suport activ, toate arată la fel. Pentru fațade LC foarte dense, notele noastre despresoluții de-conectoare LC de înaltă densitateaprofundați aspectul adaptorului.
Protejați portbagajul și simplificați mișcările/adăugările/modificările
Cablul principal este mai greu și mai scump de înlocuit decât un cablu frontal. Terminarea acestuia în partea din spate a unui modul izolează instalația permanentă de manipularea zilnică, astfel încât re-patching-ul are loc pe jumperii ieftini și înlocuibili din față.
Acceptă migrarea 40G, 100G și 400G
Ethernet-mai mare se bazează în mare măsură pe optica paralelă, iar ratele în sine sunt definite deGrupul de lucru Ethernet IEEE 802.3. Modulele vă permit să conectați un trunchi de matrice la un număr mai mic de-interfețe în timpul unei tranziții de la 10G-la-40G, 25G-la-100G sau 100G la 400G fără a retrage coloana vertebrală. Pentru partea de cablare a unei versiuni 100G în special, consultați ghidul nostrucum să alegi cablarea cu fibră optică de 100G.

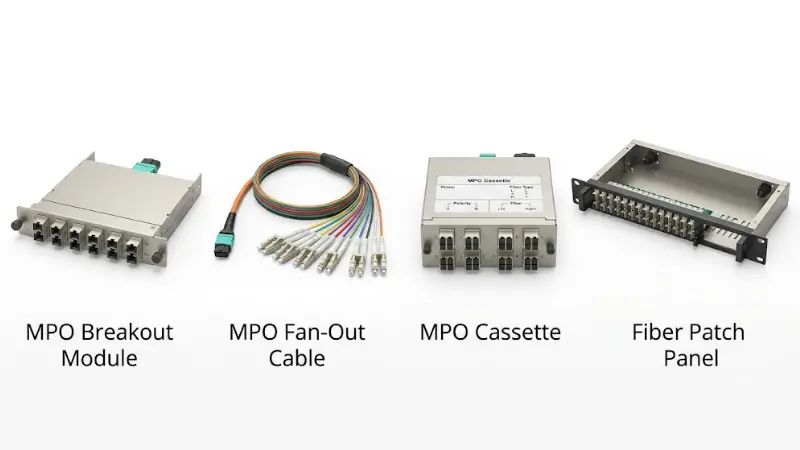

Modul vs cablu Breakout vs casetă vs panou de corecție
Acești termeni se suprapun în cataloage, dar descriu lucruri diferite. Tabelul de mai jos adaugă dimensiunile care decid achizițiile reale - nu doar ceea ce face fiecare articol.
| Articol | Ce face | Cel mai bun pentru | Rezistenţă | Schimb- |
|---|---|---|---|---|
| Modul de breakout MPO | Portbagaj MPO/MTP din spate la adaptoare LC/SC din față într-o carcasă fixă | Cablaje structurate, permanente pentru rack sau panouri | Etichetare, documentare, portbagaj protejat, re-patch ușor | Cost unitar mai mare; trebuie să se potrivească cu panoul și polaritatea |
| Cablu de întrerupere MPO (ieșire-ventilator). | Un conector MPO/MTP la mai multe picioare LC/SC libere | Legături de echipamente scurte, flexibile sau temporare | Cost redus, rapid de implementat, nu este nevoie de panou | Greu de etichetat și de rutat; congestionează rafturi dense |
| caseta MPO | Unitate modulară închisă, adesea identică din punct de vedere funcțional cu un modul | Sisteme de panouri{0}}modulare | Slot în și afară ca o unitate; pierdere consistentă | Amprente specifice furnizorului/panoului- |
| Panou de corecție din fibră | Carcasă pentru adaptoare, casete sau module | Gestionarea centralizată a fibrei | Un singur loc pentru a termina și a urmări | Adaugă unități de rack; are nevoie de capacitate planificată |
Regula practică de la examinarea ofertei: pentru rulările permanente de la rafturi-la-, un modul este mai ușor de documentat și re-patchizat decât un ventilator liber-, astfel încât prețul mai mare se plătește de obicei în muncă. Păstrați cablul-de evacuare a ventilatorului pentru lucrări scurte, de-densitate scăzută sau temporare. Dacă vă decideți între un cadru de distribuție și un panou pentru carcasă în sine, comparația noastră deODF versus panou de corecțieajută la dimensionarea carcasei.

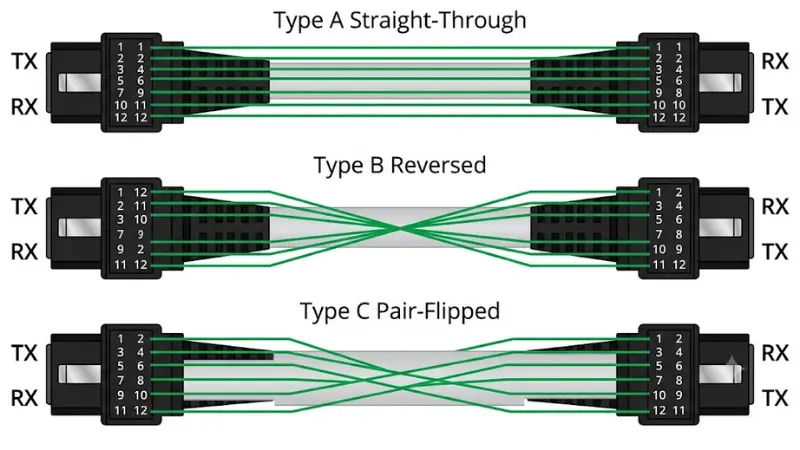

Polaritatea MPO explicată: tip A, tip B și tip C
Polaritatea este cel mai comun motiv pentru care o legătură perfectă din punct de vedere fizic refuză să treacă traficul. Acesta definește modul în care transmisia se aliniază pentru a primi pe întreaga cale. Cu LC sau SC duplex pur și simplu răsturnați conectorul; cu o matrice de 12 fibre nu puteți, așa că trunchiul, adaptoarele și modulele trebuie să o impună. Metodele provin de laANSI/TIA-568.3-E, care descrie Metodele A, B și C și, în revizuirea sa actuală, două metode universale mai noi (U1 și U2).
- Tastați A (direct-prin):cheie-sus până la cheie-jos portbagaj; fibra din poziția 1 ajunge la poziția 1. În cazul utilizării multiple-duplex, are nevoie de un jumper standard de la A-la-B și un jumper de la A{-la-la capătul opus.
- Tip B (inversat):taste-în sus la tastă-în sus; poziția 1 se mapează cu poziția 12. Jumperele standard A-la-B duplex la ambele capete. Obișnuit pentru optica-paralelă și baza pentru metodele universale.
- Tip C (pereche-întorsă):fibrele adiacente schimbate în perechi în interiorul trunchiului; jumperi standard de la A-la-B la ambele capete. Folosit în principal pentru legăturile duplex vechi.
Nu alegeți polaritatea unei singure componente. Confirmați împreună tipul trunchiului, harta internă a modulului și orientarea jumperului duplex, apoi păstrați o metodă consecventă în întreaga instalare. Metodele de amestecare la mijlocul-canalului este exact cum se întâmplă „fiecare conector se potrivește, dar nimic nu se leagă”.
Cum să alegi un modul MPO Breakout în 7 pași?
1. Tip de fibră: unic-mod sau multimod
Confirmați mai întâi linkul. Multimodul OM3 și OM4 acoperă zone scurte-centre de date; modul unic-acoperă rulări mai lungi și majoritatea backbones-de mare viteză. Nu amestecați niciodată tipuri de fibre într-o singură legătură optică decât dacă întregul sistem este proiectat pentru aceasta. Dacă nu ești sigur de ce parte te afli, începe cuunic{0}mod versus fibră multimodă, și în special pentru gradul multimod,OM3 versus OM4.
2. Conector frontal: LC sau SC
LC domină fronturile dense-centrelor de date, deoarece dublează densitatea portului și se potrivește cu majoritatea transceiver-urilor.SCrămâne obișnuit în telecomunicații, FTTH și fabrici mai vechi. Potriviți conectorul frontal cu interfața echipamentului pe care îl aplicați, nu după obișnuință.
3. Conector din spate: MPO sau MTP și atributele acestuia
MTP este un conector compatibil-MPO-de înaltă performanță; ambele sunt interfețe matrice, dar confirmați exact cerința înainte de a comanda. Conectorul din spate are mai multe atribute care trebuie specificate: MPO sau MTP, masculin (fixat) sau femelă (nefixat), UPC sau APC, număr de fibre (8/12/16/24) și grad de pierdere standard sau scăzut-. Împerecherea a doi conectori fără fixare sau doi conectori fixați nu va funcționa, așa că sexul nu este opțional. Partea-panoului potrivităAdaptor MPOtrebuie să se alinieze la genul și orientarea cheie.
4. Polaritatea și cartografierea fibrelor
Utilizați designul canalului din secțiunea de polaritate de mai sus. Specificați metoda (A, B, C sau o metodă universală) pentru întreaga cale și verificați că harta modulului o acceptă.
5. Față de capăt: UPC sau APC

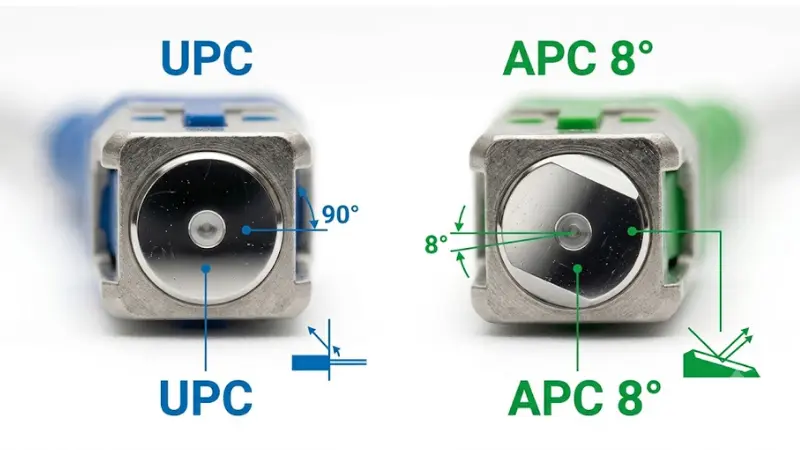

UPC și APC nu se interacționează. UPC este obișnuită în multe legături-centre de date unic-mod și multimod; APC, cu capătul său înclinat, este utilizat acolo unde este importantă pierderea de rentabilitate mare, cum ar fi PON și multe sisteme de telecomunicații. Codarea culorilor (adesea albastru pentru UPC, verde pentru APC) este un indicator util, dar nu o garanție - verificați specificațiile. Raționamentul mai profund se află în defalcarea noastrăPC vs UPC vs APC polish.
6. Număr de porturi și factor de formă
Confirmați numărul de porturi frontale LC/SC, numărul de conectori MPO/MTP din spate, dimensiunea LGX sau a casetei, formatul cu lățime simplă- sau dublă{-și compatibilitatea cu montarea pe rack sau pe perete. Un design optic corect eșuează în continuare în teren dacă modulul nu se potrivește fizic cu panoul.

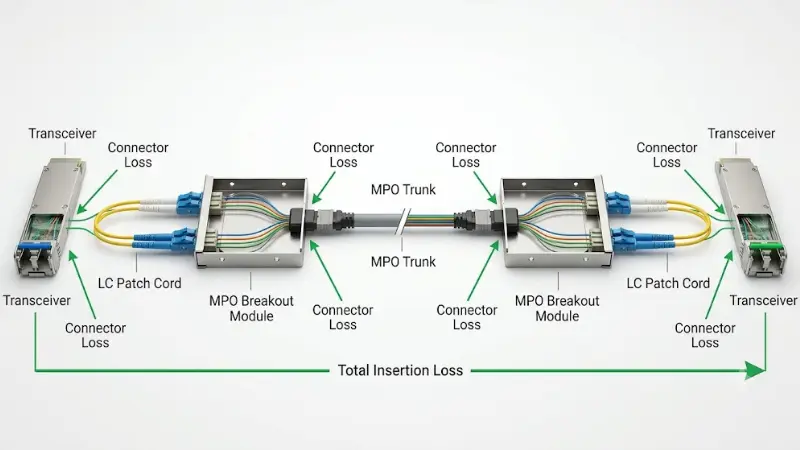

7. Pierdere de inserare și buget de link
Fiecare pereche, îmbinare și modul asociat consumă o parte din buget. Un canal MPO structurat adaugă mai multe perechi asociate decât un simplu jumper duplex, astfel încât marginea dispare mai repede decât se așteaptă oamenii. Pentru a o verifica, adunați: pierderea canalului permisă de transceiver, atenuarea fibrei la distanță, fiecare pereche de conectori (de obicei, câteva zecimi de dB, mai mică pentru gradele de pierdere -scăzute), perechile cuplate ale modulului, pierderile de cablu-patch și o marjă de siguranță. Comparați totalul cu pierderea de inserare a canalului specificată de transceiver, pe care clauzele IEEE 802.3 PMD o definesc pentru fiecare interfață. Când marginea este strânsă, un modul cu pierderi reduse-și un portbagaj de-înaltă calitate sunt cele care o păstrează.

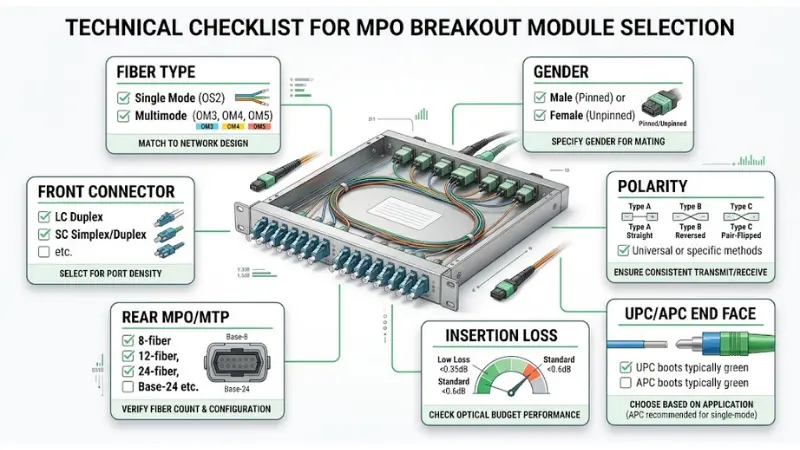

Lista de verificare pentru specificațiile modulului de breakout MPO
Rulați acest lucru înainte de a comanda. Fiecare rând este un parametru, de ce contează și greșeala pe care o previne.
| Cerinţă | Ce trebuie verificat | De ce contează | Greșeală comună |
|---|---|---|---|
| Tipul fibrei | Modul unic-sau multimod (OM3/OM4) | Fibra nepotrivită rupe sau degradează legătura | Amestecarea SM și MM într-un singur canal |
| Conector frontal | LC sau SC, duplex sau simplex | Trebuie să se potrivească cu interfața transceiver-ului | Comand SC pentru o fațadă complet-LC |
| Conector din spate | MPO sau MTP, număr de fibre | Definește compatibilitatea și densitatea trunchiului | Număr greșit de fibre pentru optica SR4 |
| Gen | Bărbat (fixat) sau femeie (nefixat) | Doi conectori de același-sex nu se pot împerechea | Fixat-la-fixat sau anulat-la-fixat |
| Sfarsit fata | UPC sau APC | Ne-interconectabile; afectează pierderea de rentabilitate | Împerecherea UPC cu APC |
| Polaritate | Metoda A, B, C sau universală | Aliniază TX la RX pe canal | Metode de amestecare la mijlocul-caii |
| Gradul de pierdere | Pierdere standard sau redusă{0} | Păstrează marginea în legăturile cu mai multe-conectori | Nota standard la un buget restrâns |
| Factor de formă | Dimensiune LGX, lățime, potrivire la panou | Modulul trebuie instalat fizic | Casetă care nu se potrivește cu panoul |
Exemple tipice de configurare
Acestea sunt reprezentative, nu exhaustive, dar arată modul în care fibrele numără și stilul de breakout mapează interfețele reale.
- 40GBASE-SR4 (QSFP+):opt fibre multimodale. Un modul MPO-la-LC rupe trunchiul către LC pentru conectarea la porturile 10G, sau o casetă matrice îl transportă direct la un alt QSFP+.
- 100GBASE-SR4 (QSFP28):opt fibre multimodale, care se desprind la patru legături 25G. Un portbagaj și un modul cu 8 fibre mențin toate fibrele active.
- 400G DR4 unic-mod:opt fibre mono-mode pe un APC MPO de 12-fibre, care se desprind la patru legături 100G. Rețineți cerința APC aici - un modul UPC nu va servi această cale.
- Telecom și agregarea ISP:multe circuite duplex consolidate pe trunchiuri de matrice între ODF și echipamente de transport, unde modulele mențin cadrul lizibil.
Când optica paralelă rulează QSFP nativ-la-QSFP, anMTP-la-caseta LCeste panoul-piesa laterală care face tranziția atât curată, cât și documentabilă.
Când să nu folosiți un modul de breakout MPO?
Un modul este alegerea greșită ori de câte ori este cea potrivită:
- Linkuri scurte, temporare sau de laborator.Un cablu de separare-ventilator este mai simplu și mai ieftin, iar etichetarea nu este-o problemă la scară mică.
- Direcționați conexiunile dispozitiv-la-dispozitiv.Dacă două cutii se află la un metru unul de celălalt, un ansamblu de-evantai sau de atașare-directă evită complet panoul.
- Medii cu densitate redusă{0}.Sub câteva legături per rack, etichetarea unui modul și avantajele de protecție-portalului nu justifică costul sau spațiul în rack.
Cele mai bune practici de instalare și management al cablurilor

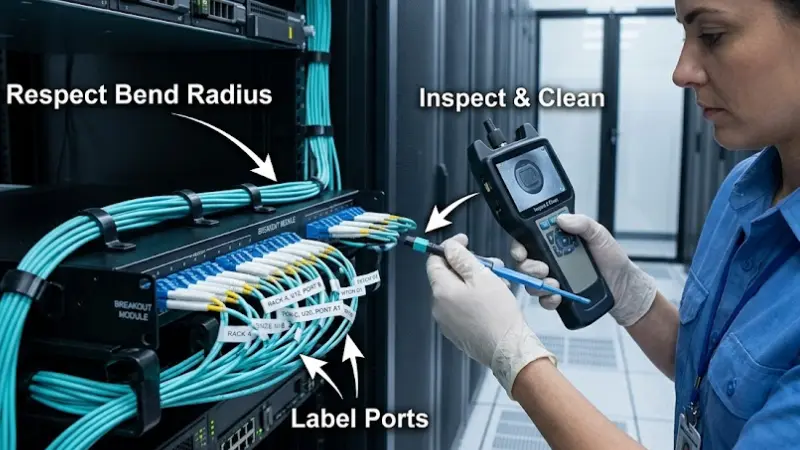

Inspectați și curățați fiecare capăt înainte de împerechere
Contaminarea este cauza principală a defectelor de fibre, iar o virolă MPO are multe fibre de murdarit simultan. Inspectați și curățați conform unui standard definit - referința recunoscută esteIEC 61300-3-35, care stabilește criterii de promovare/eșec pentru curățarea-faței și, în cea mai recentă ediție, adaugă îndrumări specifice conectorilor MPO.
Etichetați complet ambele capete
Înregistrați modulul, poziția panoului, numărul portului, ID-ul trunchiului și destinația. Etichetele complete sunt cele care transformă o eroare viitoare dintr-o oră de urmărire într-o remediere de două-minute.
Respectați raza de curbură
Nu forțați cablurile în coturi strânse. Încălcarea razei minime de îndoire crește imediat atenuarea și scurtează durata de viață a cablului.
Lasă portbagajul în pace
Faceți corecții de rutină pe porturile frontale. De fiecare dată când deranjați un conector al matricei din spate, riscați praf, aliniere greșită și pierderi suplimentare.
Testați și documentați după instalare
Verificați pierderea de inserție, continuitatea și polaritatea și arhivați rezultatele pentru legăturile critice. Prima instalare este cel mai ieftin moment pentru a detecta o eroare de polaritate sau de gen.
Lista de verificare pentru depanare: când nu apare o legătură MPO?
Dacă o legătură este întunecată sau este în eroare după o instalare curată, procedați la acestea în ordine înainte de a suspecta optica:
- Încheiați-curățenia feței.Re-inspectați și curățați atât manta MPO, cât și fețele frontale LC/SC.
- TX/RX și polaritate.Confirmați că transmisia ajunge la recepție de la capăt la capăt; o eroare de polaritate este cea mai probabilă cauză când totul se potrivește fizic.
- Genul conectorului.Verificați împerecherile fixate pentru a nu fi fixate pe MPO din spate.
- Tip-față de capăt.Verificați că nu ați asociat UPC cu APC nicăieri în cale.
- Tipul și calitatea fibrei.Confirmați consistența SM/MM și gradul OM pe trunchi, modul și jumperi.
- Compatibilitate cu transceiver.Potriviți optica cu fibră, atingeți și ratați.
- Link buget.Re-adăugați pierderea; o marjă strânsă plus o pereche de conector marginală vă poate împinge.
Ce să furnizați atunci când solicitați o cotație?
Cele mai multe întârzieri de cotare provin din parametrii lipsă, nu din cauza prețului. Pentru a obține o recomandare precisă de module într-o singură trecere, trimiteți-le împreună:
- Modul și calitatea fibrei (SM sau MM OM3/OM4)
- Conector frontal și număr (LC/SC, duplex/simplex, număr de porturi)
- Număr de fibre MPO/MTP din spate (8/12/16/24)
- Gen MPO (masculin/fixat sau femeie/nefixat)
- Față de capăt (UPC sau APC) atât pentru față, cât și pentru spate
- Metoda polarității pentru întregul canal
- Gradul de pierdere (standard sau{0}}pierdere redusă) și orice link-buget vizat
- Dimensiunea modulului și panoul/carcasa în care trebuie să se potrivească
- Cantitatea și aplicația sau transceiver-ul pe care îl servește
O scurtă diagramă a canalelor răspunde la majoritatea acestora simultan. Cu aceste detalii, poțisolicita o cotatieși confirmați configurația, mai degrabă decât ghiciți.
FAQ
Este MTP la fel cu MPO?
MTP este un conector specific de-performanță ridicată construit pe interfața MPO, deci este compatibil MPO-dar o variantă premium. În achiziții, confirmați întotdeauna dacă proiectul necesită MPO, MTP sau oricare.
Care este diferența dintre un modul de breakout MPO și o casetă MPO?
Sunt de obicei același obiect privit în două moduri. „Caseta” descrie forma modulară închisă care se încadrează într-un panou; „modul de spargere” descrie funcția de rupere a fibrelor MPO/MTP la LC sau SC.
Poate fi folosit un singur modul atât pentru modul unic-, cât și pentru modul multimod?
Nu. Modulul este construit pentru un tip de fibră. Utilizarea unui modul multimod într-un singur-mod link sau invers, nu va funcționa corect.
De unde știu ce polaritate să aleg?
Verificați întregul canal - transceiver-uri, trunchiul, adaptoarele, jumperii și modulul - și păstrați o metodă constantă pe tot parcursul. Dacă nu sunteți sigur, trimiteți o diagramă de legătură furnizorului dumneavoastră înainte de a comanda.
Câte porturi LC îmi oferă un modul MPO cu 12 fibre?
Șase porturi LC duplex, deoarece fiecare legătură duplex utilizează două fibre. Un modul cu 8 fibre dă patru, iar un modul cu 24 de fibre dă douăsprezece.
Ar trebui să comand MPO masculin (fixat) sau feminin (nefixat)?
Depinde de ce se potrivește modulul: o parte a fiecărei perechi asociate trebuie să fie fixată, iar cealaltă dezlegată. Confirmați sexul portbagajului și adaptorul la care se conectează înainte de a comanda.
Când este un cablu de rupere mai bun decât un modul?
Pentru conexiuni scurte, temporare, de-densitate redusă sau directe-la-dispozitive, un cablu de ieșire-ventilator este mai simplu și mai ieftin. Modulele câștigă pe rulări permanente, dense și structurate care necesită etichetare și protecție a portbagajului.
Am nevoie de APC pe MPO dacă porturile mele LC sunt UPC?
Aceasta depinde de cerința de returnare-pierderii linkului și de restul canalului, nu numai de porturile LC. APC este necesar pentru PON și multe căi de telecomunicații; specificați fața de capăt în mod consecvent și nu asociați niciodată UPC cu APC.
Modulele MPO breakout sunt numai pentru centrele de date?
Nu. Ele sunt, de asemenea, folosite în camerele de telecomunicații, rețelele ISP, birourile centrale și backbones-ul întreprinderii - oriunde trebuie organizată și urmărită fibra de-înaltă densitate.
Ce informații ar trebui să trimit pentru o ofertă?
Modul și gradul fibrei, conectorul frontal și numărul de fibre, numărul de fibre din spate, genul MPO, fața de capăt, polaritatea, gradul de pierdere, dimensiunea modulului, cantitatea și aplicația. O diagramă a canalelor acoperă cea mai mare parte.
Recomandări cheie
Un modul de breakout MPO transformă un trunchi MPO/MTP de densitate mare{0}}în corecție LC sau SC organizată, reducând congestia, protejând coloana vertebrală și ușurând migrarea 40G/100G/400G. Decizia care contează nu este numărul de porturi -, ci se potrivește tipul de fibră, tipul și genul conectorului, fața de capăt, polaritatea, gradul de pierdere și factorul de formă pe întreg canalul. Specificați mai întâi acești parametri, confirmați-i pe transceiver-uri și trunchiuri, iar modulul se va instala o dată și va rămâne liniștit.
