Ce este ODF? Cadrul de distribuție optică explicat

Un cadru de distribuție optică, de obicei scurtat la ODF și uneori numit cadru de distribuție cu fibră optică, este punctul structurat în care cablurile de fibră optică sunt terminate, îmbinate, corelate și protejate. Veți găsi ODF-uri în camere de telecomunicații, rețele FTTH, centre de date, clădiri de întreprinderi și sisteme de comunicații industriale. Acest ghid este scris din perspectiva inginerilor care susțin proiecte de rețea de distribuție optică (ODN) și de acces la fibră, așa că scopul nu este doar de a enumera tipurile ODF care există, ci și de a vă ajuta să potriviți un cadru la numărul de fibre, spațiul de instalare, formatul conectorului, cerințele de îmbinare și planul de-extensiune pe termen lung.

Când cumpărătorii compară opțiunile, întrebarea practică este rareori „ce tipuri sunt disponibile?” De obicei este „ce tip ODF se potrivește de fapt cu site-ul meu și ce trebuie să confirm cu furnizorul înainte de a plasa comanda?” Secțiunile de mai jos răspund la ambele, iar articolul se termină cu un ghid de selecție, o listă de verificare a specificațiilor, exemple de configurare funcțională și un Întrebări frecvente.

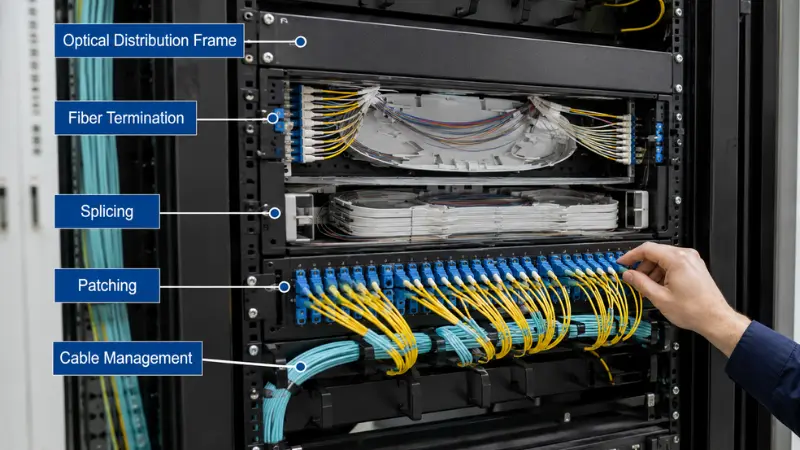

Ce este unCadru de distribuție optică(ODF)?

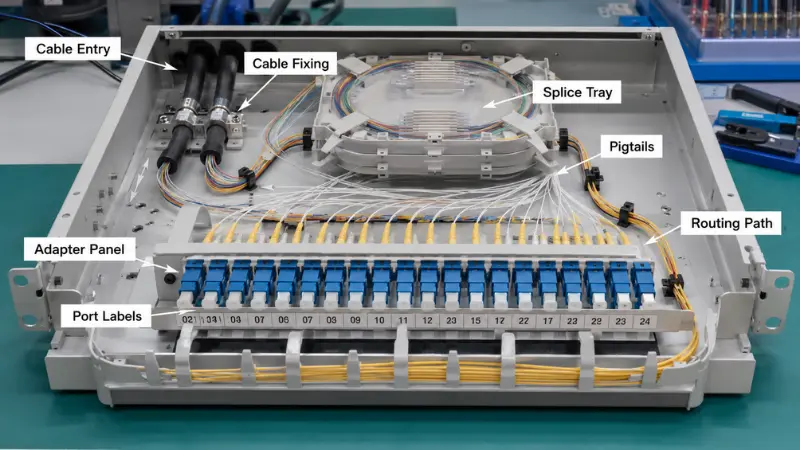

Un cadru de distribuție optică este o carcasă de gestionare a fibrelor utilizată pentru a termina, a îmbina, a corela, a proteja și a organiza fibrele optice. Cablurile de intrare sunt conectate la fibre de ieșire, coadă, cordonuri de corecție sau componente pasive, cum ar fi splitterele, și fiecare conexiune este păstrată etichetată, protejată și accesibilă pentru întreținere în loc să fie lăsată liberă în interiorul unei cutii.

În funcționarea zilnică, un-ODF bine proiectat acceptă terminarea fibrei, protecția prin îmbinare prin fuziune, rutarea cordonului de corecție, stocarea cablului slăbit, protecția conectorilor și testarea sau reconfigurarea rețelei. Motivul pentru care acest lucru contează este mai degrabă concret decât cosmetic: atunci când apare o defecțiune în afara orelor de lucru, un cadru cu numerotare clară a portului și tăvi de îmbinare accesibile permite unui tehnician să izoleze și să repare legătura în câteva minute, în timp ce un cadru supraaglomerat, fără etichete, transformă aceeași lucrare în ore de trasare manuală a fibrelor. Multe dintre aceleași funcții de terminare și protecție apar și în compactcutii terminale și de distribuție pentru fibră opticăutilizate mai aproape de abonat, motiv pentru care cele două familii de produse sunt ușor de confundat. Revenim la această distincție mai târziu.

Principalele tipuri de cadre de distribuție optică

ODF-urile pot fi grupate după metoda de montare, mediu de instalare, capacitate, structură internă și aplicație. Cele mai comune categorii sunt montarea pe rack, montarea pe perete, în aer liber, șină DIN, splitter PLC și cadre modulare de-înaltă densitate. Fiecare secțiune de mai jos acoperă care este tipul, unde se potrivește și un detaliu practic care adesea este trecut cu vederea în timpul selecției.

ODF montat pe rack

Un ODF montat în rack se instalează într-un rack standard de echipamente de 19-inchi și este calul de lucru al sălilor de telecomunicații, centrelor de date, birourilor centrale, sălilor de servere și cablajului principal al întreprinderii. Este oferit în mod obișnuit la înălțimi de 1U, 2U, 3U sau 4U și se integrează în mod curat cu comutatoare, routere și panouri de corelare alături. Ca un ghid general, o unitate 1U transportă adesea până la 24 de fibre, o unitate 2U în jur de 48 până la 96 de fibre și unități 3U până la 4U 96 până la 144 de fibre sau mai mult. Aceste cifre se mișcă semnificativ cu formatul adaptorului, astfel încât un cadru care utilizează panouri LC sau MPO de înaltă densitate va potrivi mult mai multe fibre per U decât unul care utilizează SC.

Detaliul care decide utilizarea-pe termen lung este alegerea între un design de sertar fix și unul glisant. Un cadru fix este mai simplu, mai stabil și cu costuri mai mici, ceea ce se potrivește cu legăturile de coloană vertebrală stabilă care se schimbă rar. Un sertar glisant permite tăvii să tragă înainte pentru îmbinare și inspecție, ceea ce este alegerea mai bună pentru orice cadru care va vedea mișcări, adăugiri și modificări frecvente. Înainte de a specifica un tip de glisare, asigurați-vă că există suficient spațiu liber în fața rackului pentru ca sertarul să se extindă complet, deoarece un cadru cu densitate mare-care nu poate fi deschis într-un culoar strâns este dificil de întreținut.

ODF montat pe perete

Un ODF cu montare pe perete se fixează direct pe un perete, mai degrabă decât să se așeze în interiorul unui rack, deci este alegerea naturală acolo unde nu există rack sau unde spațiul este redus: camere mici de telecomunicații, clădiri de birouri, subsoluri de apartamente, puncte de distribuție pe podea și intrări în clădire FTTH. Este de obicei compact, blocabil și potrivit pentru un număr moderat de fibre, cum ar fi 12, 24 sau 48 de nuclee.

Când selectați o unitate de montare pe perete, direcția de intrare a cablului contează mai mult decât pare la prima vedere. Un cadru montat într-o coloană sau un arbore îngust are adesea nevoie de intrare pe jos sau lateral, mai degrabă decât intrare pe spate, deoarece pur și simplu nu există spațiu în spatele cutiei pentru a ruta un cablu fără o îndoire ascuțită. Confirmați direcția de intrare, capacitatea tăvii interioare de îmbinare, aspectul panoului adaptor și spațiul disponibil pentru bobinarea fibrei înainte de a comanda, nu după ce cutia este deja pe perete.

ODF în aer liber

Un ODF în aer liber termină și distribuie fibră în locații expuse sau semi-expuse, cum ar fi punctele de acces FTTH, dulapuri de telecomunicații în aer liber, distribuție montată pe stâlp-, locații rurale în bandă largă și industriale. Spre deosebire de un cadru de interior, o unitate exterioară trăiește sau moare din cauza etanșării ecologice, astfel încât numărul de porturi este doar jumătate din specificație.

Cifra de ancorat este gradul de protecție la pătrundere definit în standardul internaționalIEC 60529 (codul IP). În termeni practici, IP54 înseamnă protejat împotriva prafului-și rezistent la stropirea cu apă, care se potrivește unei poziții adăpostite sau montate în dulap-; IP65 înseamnă etanș-la praf și protejat împotriva jeturilor de apă-de joasă presiune, ceea ce reprezintă un minim mai realist pentru un cadru complet expus la intemperii; iar IP66 la IP68 adaugă jeturi mai puternice sau imersiune temporară. Rețineți că un rating de imersie mai mare nu implică în mod automat rezistența la jet, deoarece cele două sunt teste separate, așa că un site care vede atât ploaie batrantă, cât și apă stătătoare poate avea nevoie de o evaluare dublă. Alături de cifra IP, verificați rezistența UV, designul presetupei, rezistența la coroziune a carcasei, metoda de blocare și modul în care este gestionat condensul. Un cadru exterior prost etanșat este una dintre cele mai frecvente cauze ale defecțiunilor legate de umiditate-la ani de la instalare.

Sină DIN ODF

O șină DIN ODF este o unitate compactă care se fixează pe o șină DIN în interiorul unui dulap electric sau a unei carcase de control industrial și este construită pentru un număr redus de fibre în sistemele de automatizare, comunicații de putere, echipamente de rețea inteligentă, dulapuri de control de transport și rețele de fabrică. Valoarea sa este integrarea: aduce terminarea fibrei și protecție în același panou ca și cablajul electric, fără a necesita un rack separat.

Pentru lucrări industriale, priviți dincolo de numărul de fibre până la mediul mecanic. Vibrațiile, adâncimea disponibilă a carcasei, cerințele de împământare și detensionarea cablului afectează dacă cadrul va rămâne fiabil, iar traseul fibrelor trebuie aranjat astfel încât un tehnician să poată ajunge la conectori fără a deranja conductorii de alimentare din apropiere.

PLC Splitter ODF

Un splitter PLC ODF găzduiește splitere optice pasive în interiorul cadrului, astfel încât o fibră de alimentare să fie împărțită în mai multe fibre de abonat, ceea ce o face un bloc de bază al rețelelor de acces FTTH, GPON și EPON standardizate în referințe precumRecomandări ITU-T G.984 GPON. Un singur cadru poate combina terminarea, instalarea splitterului, corecția și gestionarea cablurilor, ceea ce menține o rețea optică pasivă ordonată. Configurațiile tipice rulează de la 1×8 până la 1×32 sau 1×64, iar raportul corect depinde de bugetul conexiunii și densitatea de abonați a proiectului.

Două puncte de inginerie merită planificate. În primul rând, raportul de împărțire conduce structura portului și spațiul de întreținere, deoarece un splitter 1×32 alimentează mult mai multe adaptoare de ieșire decât un 1×8, iar acele ieșiri au nevoie de spațiu pentru a fi corelate și etichetate fără aglomerare. De asemenea, ajută să decideți din timp între împărțirea centralizată la un singur nod și împărțirea distribuită în rețea, un compromis-explicat bine în această prezentare generală atipuri de splitter optic. În al doilea rând, implementările PON folosesc aproape întotdeauna conectori unghi-lustruit (APC). Motivul este pierderea de returnare: reflexiile dintr-un arbore pasiv partajat degradează calitatea semnalului pentru fiecare abonat de pe ramură, iar fețele de capăt APC suprimă aceste reflexii mult mai bine decât cele plate-lustruite. Confirmați raportul despărțitorului, lustruirea conectorului, aspectul de intrare și ieșire, spațiul disponibil în tava de îmbinare și schema de etichetare înainte de a comanda și răsfoițiSplitter PLCopțiuni pentru a se potrivi cu raportul exact de care aveți nevoie de design.

ODF modular de înaltă{0}densitate

Un ODF modular de-densitate mare este proiectat pentru un număr mare de fibre în rack sau spațiu limitat și este alegerea standard pentru centrele de date, birourile centrale, coloana vertebrală de transport, campusuri mari și puncte de agregare care au nevoie de spațiu pentru a se dezvolta. În loc de un singur panou fix, aceste sisteme folosesc panouri adaptoare modulare, casete detașabile, mai multe tăvi de îmbinare și căi de rutare proiectate și suportă de obicei interfețe LC sau MPO/MTP.

Greșeala de evitat aici este selectarea exclusiv pe numărul maxim de porturi. La densități foarte mari, cablurile de corecție se înghesuie, spațiul de acces frontal-devine strâns, iar un cadru supraumplut invită deconectarea accidentală a portului greșit în timpul întreținerii. Întrebarea decisivă pentru lucrările de-densitate mare, inclusiv alegerea LC-versus-matricei tratată în acestghid practic pentru LC versus MTP/MPO, este dacă tehnicienii mai pot ajunge la porturi, pot gestiona cablurile de corecție și pot păstra raza de curbură odată ce cadrul este încărcat complet.

Tabel de comparație a tipurilor ODF

Intervalele de capacitate sunt doar valori tipice și variază în funcție de designul produsului, formatul adaptorului și configurația furnizorului. Confirmați întotdeauna numărul exact de fibre și opțiunile panoului față de fișa de date.

Ghid rapid de selecție a ODF

Dacă aveți nevoie doar de o direcție rapidă către categoria potrivită, tabelul de mai jos cartografiază situațiile comune ale proiectului către un punct de plecare adecvat. Tratați-o ca pe o listă scurtă, apoi verificați detaliile folosind lista de verificare de mai jos.

Cum să alegi ODF potrivit pentru proiectul tău?

Alegerea unui ODF nu înseamnă doar alegerea unei cutii cu suficiente porturi. Un cadru trebuie să se potrivească întregului design, astfel încât factorii de mai jos ar trebui să fie confirmați înainte de cumpărare.

Numărul de fibre și extinderea viitoare

Începeți cu numărul de fibre de care aveți nevoie pentru a termina, îmbina sau plasați astăzi, apoi adăugați o rezervă. Un cadru cu dimensiunea exactă a celor 24 de fibre de astăzi nu lasă loc atunci când site-ul crește la 48, iar capacitatea de adaptare mai târziu costă de obicei mai mult decât cumpărarea lui acum. În practică, multe proiecte rezervă 20 până la 50 la sută capacitate de rezervă pentru viitoare legături, fibre de rezervă și upgrade-uri. Întrebați câte fibre intră, câte ies, dacă vor fi adăugați mai mulți utilizatori sau clădiri și dacă tava de îmbinare și capacitatea adaptorului pot absorbi această creștere.

Spațiu de instalare

Locația dictează în mare măsură tipul. Un rack existent de 19 inchi indică un cadru de montare în rack; un site cu doar spațiu pe perete indică un cadru de montare pe perete; o fibră în interiorul unui dulap industrial indică un cadru de șină DIN; iar o instalație expusă la ploaie, praf sau variații de temperatură exclude o unitate interioară standard în favoarea uneia exterioare. Măsurați spațiul real disponibil, inclusiv adâncimea raftului sau spațiul liber pentru sertar, înainte de a vă angaja la un model.

Mediul interior versus mediul exterior

Ramele de interior și cele de exterior nu sunt interschimbabile. Unitățile interioare se potrivesc spațiilor protejate, cum ar fi sălile de echipamente, birourile și dulapurile de telecomunicații, unde etanșarea nu este prioritatea. Unitățile exterioare au nevoie de protecție protejată împotriva umidității, prafului, coroziunii și UV, motiv pentru care clasificarea IP, materialul carcasei, etanșarea ușii, designul presetupei, structura de blocare și intervalul de temperatură aparțin tuturor specificațiilor. Diferențele dintre manipularea în interior și în exterior, inclusiv tipurile de cabluri și traseul, sunt acoperite în acest ghid pentruinstalare cablu fibră interioară și exterioară. Utilizarea unui cadru de interior în exterior este o cauză frecventă și evitabilă a fiabilității reduse.

Tip de conector și adaptor

ODF-urile pot fi configurate cu adaptoare SC, LC, FC sau ST, iar alegerea potrivită urmează cablurile de corecție, pigtail-urile și interfețele de echipamente active existente. Ca model general,conectori SCsunt răspândite în telecomunicații și FTTH,conectori LCdomină centrele de date cu densitate mare-și activitatea de întreprindere, FC apare în unele telecomunicații și instrumente, iar ST supraviețuiește în rețelele vechi. Confirmați formatul față de potrivireadaptoare de fibră opticăintenționați să utilizați.

Tipul polonez merită aceeași atenție. Fețele de capăt UPC (plate, ușor bombate) oferă de obicei o pierdere de întoarcere de aproximativ 50 dB, în timp ce fețele de capăt APC (unghiulare de 8-grade) ajung la aproximativ 65 dB prin reflectarea luminii parazite în placaj, mai degrabă decât înapoi în fibră, motiv pentru care APC este standard în aplicațiile video PON și RF. Cele două nu trebuie să fie împerecheate unul cu celălalt: o conexiune APC-la-UPC provoacă pierderi mari de inserție și poate deteriora fizic fețele de capăt ale virolei. Dacă cântăriți opțiunile, această explicație aTipuri de lustruire PC, UPC și APCacoperă diferențele în detaliu.

Capacitate tavă de îmbinare

Dacă cadrul va fi folosit pentru îmbinare prin fuziune, capacitatea tăvii interne trebuie să se potrivească cu numărul de fibre, nu doar cu numărul adaptorului. O greșeală comună și frustrantă este cumpărarea unui cadru cu multe porturi adaptoare, dar prea puține tăvi. Ca regulă de planificare, o tavă de îmbinare conține în mod obișnuit 12 sau 24 de îmbinări protejate, așa că o lucrare cu 24-fibră necesită aproximativ una până la două tăvi, o lucrare cu 48-fibră două până la patru și așa mai departe. Când tăvile sunt scurte, simptomele sunt previzibile: manșoanele termocontractabile nu au unde să se așeze, fibrele nu pot fi înfășurate în raza lor minimă de îndoire, întreținerea înseamnă re-deranjarea îmbinărilor existente, iar extinderea viitoare devine incomodă. Conform practicilor rezumate deAsociația Fibrei Optice, cablurile pentru spații mici necesită, în general, o rază de îndoire de aproximativ 25 mm după instalare, iar un cadru care nu poate ține acea rază va crește în liniște pierderea de inserție. Planificați împreună numărul de tăvi, stocarea manșonului și calea de rutare și revizuiți-văcozi de fibrealături de cadru, astfel încât terminațiile și tăvile să fie compatibile. Dacă încă vă decideți între îmbinare și conectori-instalați în câmp, această comparație aîmbinare prin fuziuneeste o referință utilă.

Intrare cablu și acces pentru întreținere

Direcția de intrare a cablului este o-constrângere reală, nu un detaliu. Cadrele acceptă intrarea din spate, laterală, de sus sau de jos, iar nepotrivirea cu aspectul site-ului forțează îndoiri ascuțite sau traseul dezordonat. Accesul de întreținere urmează aceeași logică: un sertar glisant sau un design de acces frontal-este mai ușor de utilizat pentru rețelele schimbate frecvent, în timp ce o structură fixă ​​este acceptabilă pentru legături stabile, cu puține modificări. Un cadru care pare compact pe hârtie poate fi greu de întreținut odată ce cablurile sunt introduse.

Etichetarea și managementul cablurilor

Etichetarea clară economisește timp în timpul defecțiunilor și actualizărilor, iar în cadrele mai mari etichetarea slabă cauzează conexiuni greșite, izolarea mai lungă a defecțiunilor și întreruperi evitabile. Un cadru bun permite numerotarea distinctă a porturilor, spațiu dedicat etichetei, inele de direcționare a cordonului de corecție, puncte de legătură, o zonă de depozitare slăbită și separarea între cablurile de intrare și cablurile de corecție. Păstrați rutarea dvscordoane de corecțieplanificat de la început, mai degrabă decât adăugat ca o idee ulterioară.

Lista de verificare a specificațiilor ODF înainte de a solicita o ofertă

Pregătirea acestor detalii înainte de a contacta un furnizor scurtează-și-înapoi și reduce riscul de a primi o configurație greșită.

• Fibrele totale se vor termina acum, plus procentul de rezervă pentru creșterea viitoare.
• Instalare în interior sau în exterior, iar pentru exterior, gradul IP țintă.
• Metoda de montare: rack de 19-inchi înălțime în U, perete, stâlp, șină DIN sau dulap.
• Format conector și adaptor (SC, LC, FC sau ST) și lustruire (UPC sau APC).
• Tipul, lungimea și cantitatea cordonului coadă și cordon.
• Numărul de tăvi de îmbinare și capacitatea necesară per tavă.
• Raportul de divizare și poziția de divizare, pentru proiecte PON.
• Direcția de intrare a cablului și diametrul exterior al cablului sau dimensiunea presetupei.
• Schema de etichetare și numerotare{0}}porturi.
• Structură fixă ​​sau culisantă și partea de acces necesară.

Exemple de configurații ODF

Trei scenarii anonimizate arată cum se combină în practică factorii de mai sus.

Punct mic de distribuție a clădirii FTTH

Pentru 24 de fibre cu pigtail-uri SC/APC în interiorul unui riser, un ODF compact pentru montare pe perete cu două tăvi de îmbinare și intrare de cablu inferioară sau laterală este de obicei suficient. Rezervarea câtorva porturi de rezervă lasă loc pentru unități suplimentare în clădire fără a adăuga un al doilea cadru.

Agregarea centrului de date

Pentru 96 de fibre pe LC într-un culoar aglomerat, un ODF de înaltă-densitate 2U de montare în rack, cu acces frontal și intrare dublă pentru cablu, menține patch-ul gestionabil și protejează raza de curbură sub o sarcină grea de cordon de plasture-. Sertarul culisant contează aici deoarece schimbările sunt frecvente.

Acces FTTH rural pe un stâlp

Pentru un feeder împărțit către mulți abonați, un cadru de distribuție splitter exterior cu gradul IP65 sau mai mare, prevăzut cu unSplitter 1×32și conectori SC/APC, gestionează atât divizarea, cât și expunerea la mediu într-o singură carcasă.

Selectarea ODF după aplicație

Rețele de acces FTTH și PON

Lucrările FTTH tinde să utilizeze cadre de montare pe perete în interior, cadre exterioare la punctele de acces expuse și cadre splitter PLC acolo unde este necesară despicarea pasivă. Un subsol, o cameră de telecomunicații sau un punct de distribuție pe podea necesită de obicei o unitate de montare pe perete; o locație externă necesită una-evaluată în aer liber; iar un nod de divizare necesită un cadru de divizor care integrează divizorul cu terminarea. Pentru o vedere mai largă a ceea ce necesită o construcție pasivă, aceastaComponente pasive FTTHghidul de achiziții este un însoțitor util.

Centre de date și camere de telecomunicații

Aceste medii favorizează montarea în rack și cadrele modulare de-densitate mare și, în general, necesită un număr mare de fibre, adaptoare LC de-densitate mare, direcționare curată a cablului de corecție-, etichetare fiabilă și spațiu de extindere. În rafturile dense, gestionarea cablurilor are la fel de multă greutate ca și densitatea portului brut.

Clădiri de întreprindere și rețele de campus

Aici cadrul potrivit depinde de designul coloanei vertebrale. O cameră de echipamente principală folosește adesea un cadru de montare în rack, în timp ce punctele de distribuție pe podea folosesc cadre de montare pe perete. Într-un campus cu mai multe-cladiri, ODF-urile termină fibrele coloanei vertebrale și oferă un punct de corelare curat între clădiri, comutatoare și încăperi de echipamente.

Rețele de cabinete industriale și de control

Rețelele industriale se bazează pe cadre pe șină DIN sau pe unități compacte de montare pe perete. Cadrul trebuie să se potrivească cu dulapul de comandă, să protejeze fibrele de stres mecanic și să permită tehnicienilor să ajungă la conectori fără să atingă cablurile electrice, toate fiind luate în considerare vibrațiile, praful, temperatura cabinetului și detensionarea.

ODF versus Fibre Patch Panel versus Fibre Distribution Box

Cumpărătorii le confundă adesea pe aceste trei, deoarece toate gestionează conexiunile prin fibră, dar nu sunt același lucru. Un ODF este, de obicei, cea mai completă unitate, combinând panouri adaptoare, tăvi de îmbinare, rutare a cablurilor, stocare slăbită și protecție. Un panou de corecție din fibră se concentrează mai mult pe corecțiile conectate în interiorul unui rack, deși unele includ tăvi de îmbinare. O cutie de distribuție de fibră este de obicei mai mică și se află mai aproape de utilizatorii finali, în clădiri FTTH, puncte de etaj sau locații de acces în aer liber.

O modalitate scurtă de a decide: utilizați un ODF atunci când aveți nevoie de terminare structurată, îmbinare, corecție și gestionare împreună; utilizați un panou de corecție atunci când aveți nevoie în principal de corecție bazată pe rack-în apropierea echipamentelor active; și folosiți o cutie de distribuție atunci când aveți nevoie de distribuție compactă aproape de utilizatori. Deoarece denumirea variază între furnizori și piețe, judecați mai degrabă structura, capacitatea și funcția reală decât eticheta de pe fișa de date. Această privire mai profundă asupradiferențele dintre un ODF și un panou de corecție din fibrămerită citit dacă granița încă se simte neclară.

Greșeli frecvente la selectarea unui ODF

Alegerea numai după numărul de porturi

Numărul de porturi contează, dar nu este suficient de unul singur. Capacitatea de îmbinare, intrarea cablului, formatul adaptorului, spațiul de întreținere și spațiul de expansiune toate determină dacă cadrul va funcționa efectiv pe șantier.

Ignorând extinderea viitoare

Un cadru cu-cost redus, fără capacitate de rezervă, devine costisitor în momentul în care rețeaua crește. Planificați creșterea fibrelor înainte de selecția finală și nu după.

Utilizarea unui ODF de interior în exterior

Ramele de interior nu sunt construite pentru ploaie, praf și expunere susținută în aer liber. Instalațiile în aer liber au nevoie de o carcasă etanșată corespunzător, cu un grad de protecție IP și un design de presetupă adecvate.

Amestecarea tipurilor de conector fără planificare

Opțiunile SC, LC, FC, APC și UPC trebuie să se alinieze cu cordoanele de corecție, pigtails și echipamentele active. Combinația greșită adaugă complexitate la instalare și, în cazul lustruirii nepotrivite, degradează performanța optică.

Am uitat accesul la întreținere

Un cadru care pare compact pe hârtie poate fi dificil de întreținut odată cu cablul. Asigurați-vă că tehnicienii pot ajunge în siguranță la adaptoare, tăvi de îmbinare și zone de rutare după instalare.

Întrebări frecvente

Concluzie

Principalele tipuri de cadru de distribuție optică sunt montarea pe rack, montarea pe perete, în aer liber, șină DIN, splitter PLC și modular de densitate mare-, iar alegerea potrivită urmează numărul de fibre, spațiul de instalare, mediul, tipul de conector și lustruire, capacitatea tavii de îmbinare, rutarea cablurilor și extinderea viitoare. Un loc mic de interior poate avea nevoie doar de un cadru de montare pe perete; camerele de telecomunicații și centrele de date necesită, de obicei, montarea în rack sau cadre de-înaltă densitate; Rețelele FTTH și PON folosesc adesea cadre de splitter pentru exterior și PLC; iar dulapurile industriale sunt bine deservite de cadrele șinei DIN. Înainte de a selecta, pregătiți detaliile proiectului folosind lista de verificare de mai sus, iar un cadru care este practic, fiabil și ușor de întreținut devine mult mai ușor de specificat.
