De ce împărțirea dezechilibrată are sens pentru proiectele FTTH rurale

Designul a funcționat. Pur și simplu nu a fost cel mai eficient mod de a conecta 32 de case atât de subțiri.

Acea conversație este destul de tipică pentru ceea ce vedemFTTH ruralproiecte. Provocarea nu este fezabilitatea tehnică-ci economia. Și odată ce începeți să optimizați costul pe casă trecută în zone cu densitate redusă-, ajungeți să vă uitați serios la împărțirea dezechilibrată.

Deci, ce se întâmplă de fapt aici? Problema se rezumă la o nepotrivire fundamentală între modul în care funcționează arhitectura PON tradițională și modul în care sunt distribuiți fizic abonații din mediul rural.

Într-un cartier dens, s-ar putea să aveți 64 de case pe o rază de 500 de metri de un dulap de separare. Instalați un splitter 1:64, treceți cabluri scurte pentru fiecare casă, iar economia funcționează frumos. Costul splitterului este împărțit la 64 de abonați. Cablurile sunt scurte. Toată lumea este fericită.

Imaginează-ți acum un traseu rural. Ai 30 de case întinse de-a lungul a 20 de kilometri de drum. Unele sunt grupate în grupuri de 4-6 lângă răscruce. Alții stau singuri pe parcele de 40 de acri. Dacă încercați să le serviți cu un splitter centralizat, rulați fire individuale de fibră timp de kilometri pentru a ajunge la casele din capătul îndepărtat al zonei dvs. de serviciu.

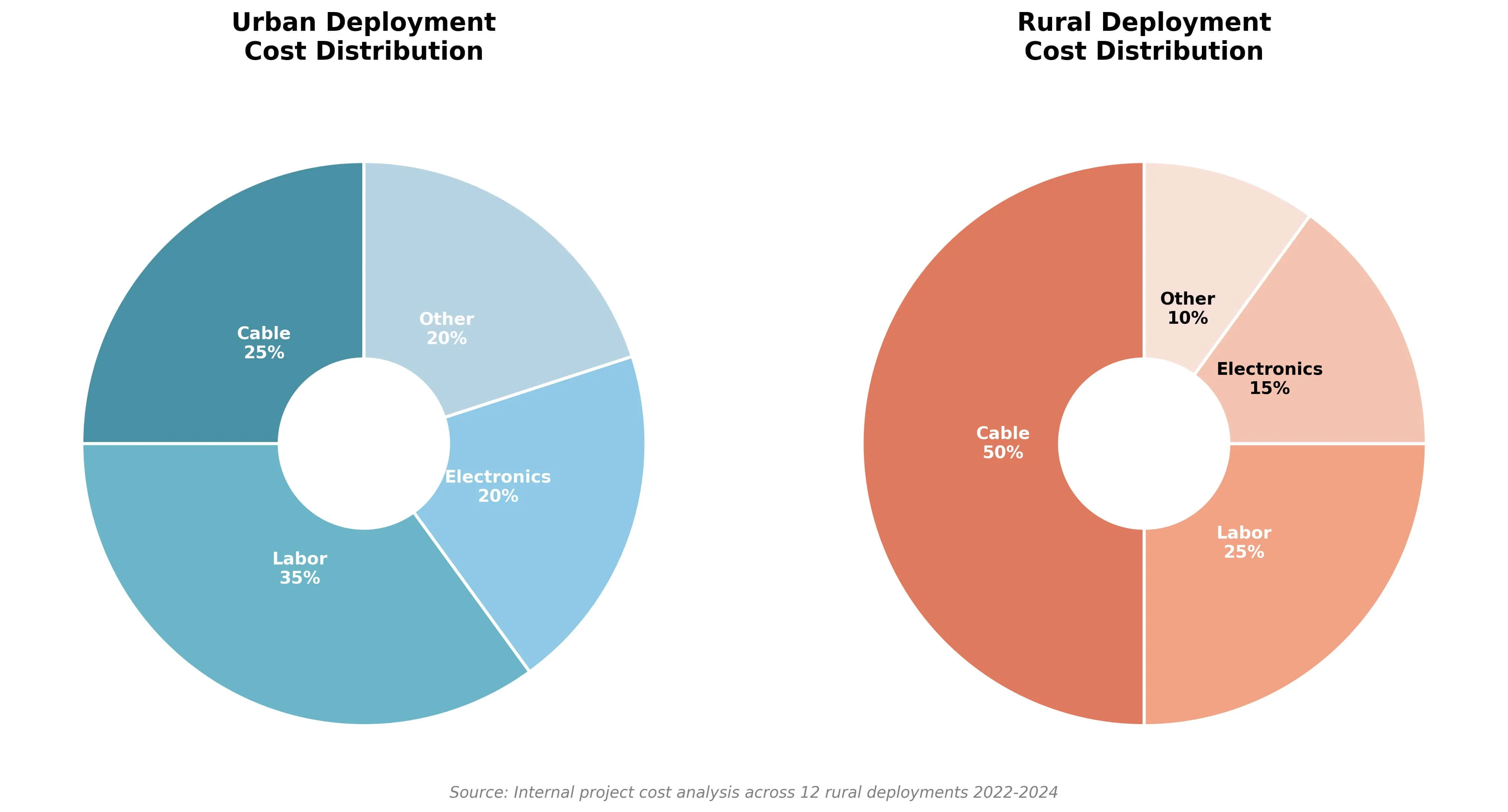

Iată unde se duc banii într-o clădire rurală tipică:

Observați cum costurile cu forța de muncă rămân relativ constante între cele două scenarii, dar costurile cablurilor cresc în zonele rurale. Acesta este punctul tău de pârghie. Când cablul reprezintă jumătate din costul proiectului în loc de un sfert, fiecare decizie de proiectare care adaugă lungimea fibrei vă lovește din greu bugetul. Și modelele tradiționale de splitter echilibrat adaugă o mulțime de fibre inutile în scenariile rurale.

Abordarea alternativă-și aceasta este ceea ce i-am recomandat ISP-ului Montana-folosește ceea ce se numește divizare neechilibrată sau asimetrică. Conceptul nu este nou. Inginerii de telecomunicații au folosit robinete optice de zeci de ani în distribuția de televiziune prin cablu. Dar capătă o acțiune serioasă pentruFTTH ruraldeoarece abordează în mod direct problema de cost-fibrei.

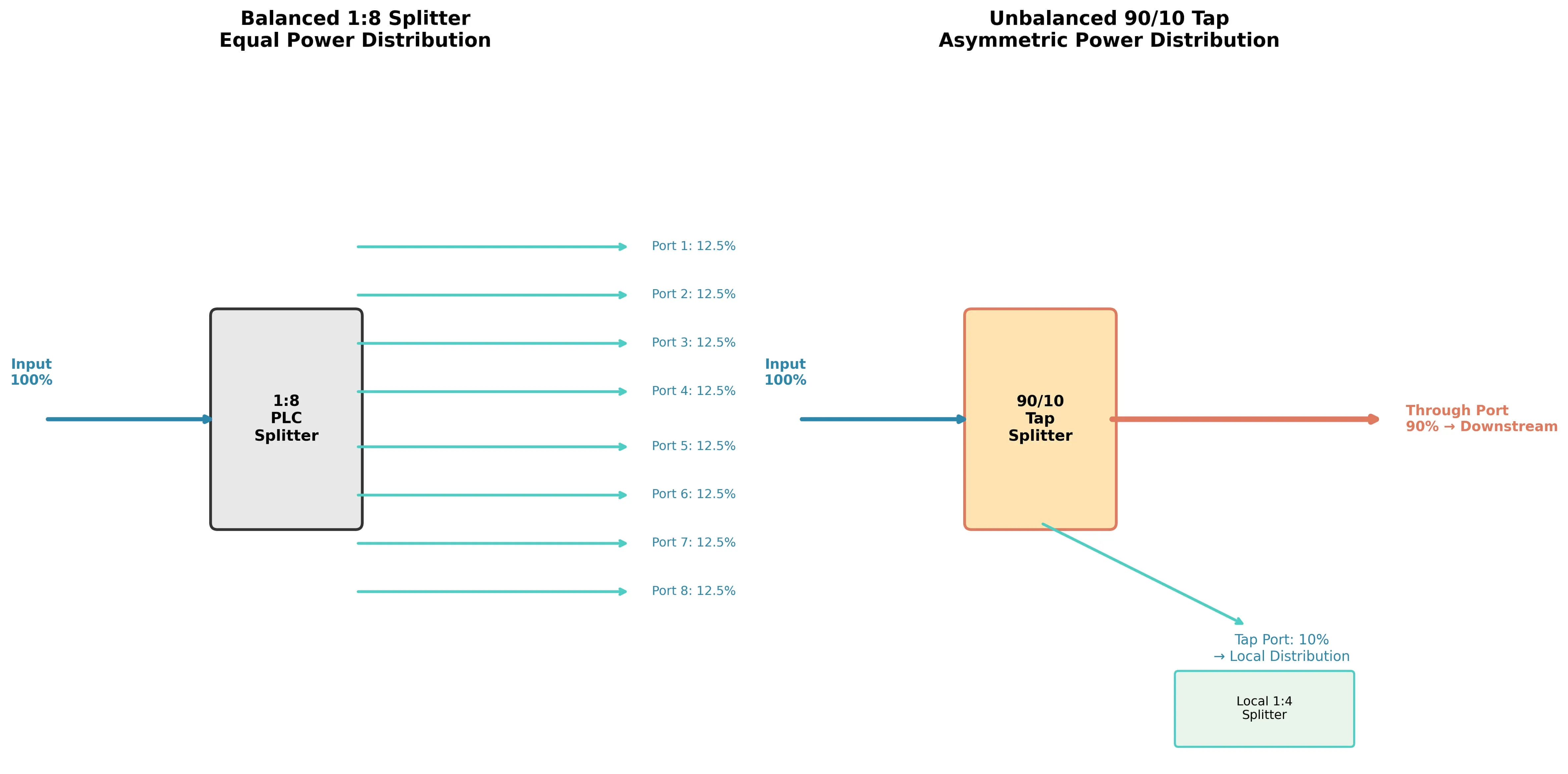

Un primer tehnic rapid dacă sunteți mai puțin familiarizat cu tipurile de splitter:

StandardSplitter PLCconfigurațiile împart puterea optică de intrare în mod egal între toate ieșirile. Un splitter 1:8 trimite 12,5% din lumină către fiecare dintre cele opt porturi de ieșire ale sale. Un splitter 1:32 împarte puterea în 32 de părți egale. Aceste distribuitoare echilibrate funcționează excelent atunci când trebuie să deserviți un grup de abonați dintr-o singură locație.

Splitterele dezechilibrate fac ceva diferit. În loc de împărțire egală, ei împart puterea conform unui raport proiectat-să spunem 90/10 sau 70/30. Porțiunea mai mare continuă în jos prin fibra trunchiului pentru a deservi locațiile din aval. Porțiunea mai mică se folosește pentru a servi abonații în acel moment specific.

De ce contează acest lucru pentru rețelele rurale? Deoarece puteți conecta mai multe robinete neechilibrate de-a lungul unei singure fibre de trunchi, extragând suficientă energie în fiecare locație pentru a servi casele locale, păstrând în același timp bugetul optic pentru locațiile aflate mai jos.

O notă de la inginerii noștri seniori despre selecția raportului de robinet:

Când decidem între 90/10 și 70/30, nu privim doar valorile de atenuare într-o foaie de calcul. Există un factor practic care este trecut în mod constant cu vederea:spațiu de întreținere viitoare.

Iată regula noastră de bază. Dacă un grup are în prezent doar 3 case, dar există un teren liber în apropiere, de obicei, vă vom recomanda o rată de atingere puțin mai mare decât o cere strict matematica-să spunem 80/20 în loc de 90/10. Motivul? În zonele rurale, trimiterea unui echipaj înapoi pentru a re-split un robinet de portbagaj costă mult mai mult decât puterea optică pe care ai economisit-o la minim. Prefer să sacrificăm 1 dB de marjă în aval în avans decât să pierdem capacitatea de a adăuga abonați mai târziu, fără o reluare majoră. Construiți acum în camera „plug and play”; îți vei mulțumi peste doi ani când o casă nouă va urca pe drum.

Să vedem cum funcționează de fapt acest lucru în domeniu. Luați acel proiect Montana pe care l-am menționat. După ce le-am revizuit designul original, i-am ajutat să modeleze o alternativă folosind o arhitectură de robinet distribuită.

Designul original prevedea un cablu de distribuție de 48-fibră care să parcurgă întregul traseu de 18 kilometri, fibrele care se desprind în diferite puncte pentru a ajunge la grupurile de abonați. Fibră-kilometri totale în design: aproximativ 380.

Abordarea revizuită a folosit un trunchi de 2-fibre (primar plus de rezervă) cu puncte de conectare la fiecare grup de abonați. La primul grup-la aproximativ 3 kilometri de la capătul capului--o atingere 90/10 deturnează 10% din puterea optică către un micCutie FDB/FATgăzduind un splitter echilibrat 1:8. Care deservește 6 case din apropiere. Restul de 90% continuă în jos pe portbagaj.

La kilometrul 7, un alt robinet (acesta 85/15) deservește un grup de 8 case. La kilometrul 12, un robinet 80/20 se ocupă de 10 case. Și așa mai departe, până când clusterul final primește orice putere optică rămasă-încă în limitele bugetului de putere GPON pentru o funcționare corectă a ONT.

Estimări ale costurilor cablului bazate pe prețul pentru fibre vrac pentru 2024; costurile reale variază în funcție de furnizor, tip de cablu și volumul comenzii.

Thereducerea fibrelor a ajuns la aproximativ 65%. Chiar și luând în considerare unitățile și carcasele suplimentare de la fiecare punct de cluster, economiile nete de material au depășit 40.000 USD pe această rută de 18 kilometri.

Pentru acest ISP, acei 40.000 USD economisiți pe cablu a însemnat că își puteau extinde raza de fibră la două comunități mici suplimentare care au fost considerate anterior „nerealizabile” în baza bugetului grantului. Acesta este câștigul real-nu doar economisirea de bani, ci și extinderea a ceea ce este de fapt posibil într-un pachet de finanțare fix.

ISP-ul a avansat cu designul dezechilibrat. Noi am furnizatSplittere PLCși am lucrat cu ei la selecția raportului de atingere pentru fiecare nod.

Nu puteți pur și simplu să încordați robinete de-a lungul unei fibre fără a înțelege ce se întâmplă cu bugetul dvs. de putere optică. Aici implementările rurale devin interesante din punct de vedere tehnic-și unde unii planificatori de rețea întâmpină probleme.

Fiecare componentă dintr-un PON introduce pierderi. Fibra în sine atenuează semnalul la aproximativ 0,35 dB pe kilometru la o lungime de undă de 1310 nm. Conectorii adaugă 0,3-0,5 dB fiecare. Îmbinările contribuie cu 0,1-0,2 dB. Și splitterele introduc pierderi în funcție de configurația lor.

Pentru splitterele echilibrate, matematica este simplă: un splitter 1:8 introduce aproximativ 10,5 dB de pierdere, indiferent de portul de ieșire pe care îl măsurați. Toate porturile văd același nivel de putere.

Robinetele dezechilibrate se comportă diferit. Portul de trecere (care transportă puterea către robinetele din aval) înregistrează pierderi relativ scăzute-de obicei 0,5-2,5 dB, în funcție de raportul de împărțire. Portul de conectare (care deservește abonații locali) înregistrează pierderi mai mari corespunzătoare alocării sale mai mici de putere.

Tabelul de mai jos prezintă valorile tipice ale pierderilor de inserție pentru rapoartele comune de atingere. Acestea sunt cifre reprezentative-verificați întotdeauna în funcție de specificațiile producătorului pentru componentele reale pe care le implementați.

Sursa: Compilat din mai multe fișe tehnice ale producătorilor de splitter PLC, inclusiv Corning, CommScope și diverși furnizori OEM. Valorile reprezintă performanța tipică la 1310/1550nm; specificațiile reale variază în funcție de producător.

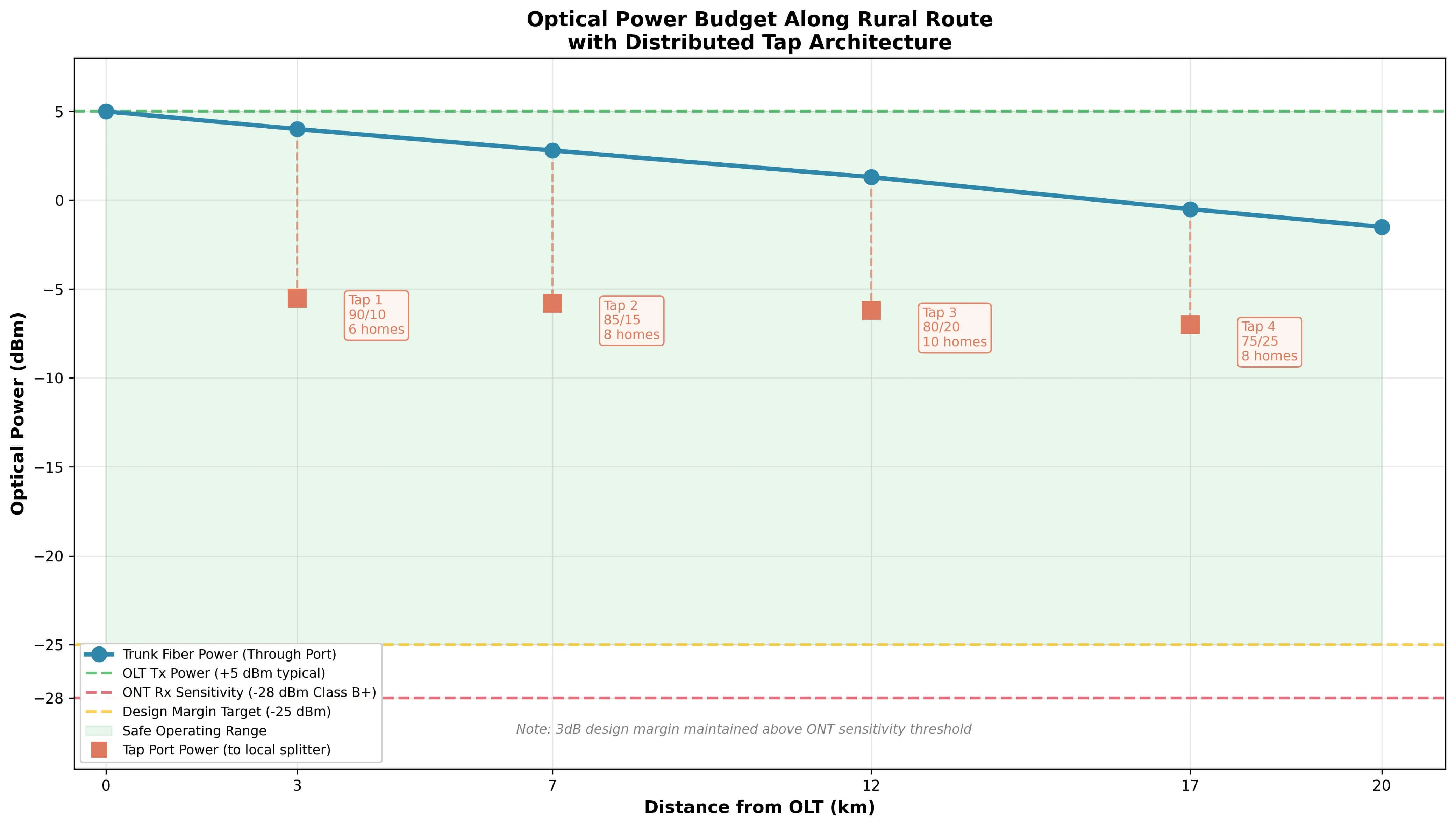

Un sistem GPON standard oferă aproximativ 28 dB de buget optic între transmițătorul OLT și receptorul ONT. XGS-PON oferă 29-35 dB în funcție de clasa transceiver-ului. Sarcina dvs. este să vă asigurați că fiecare abonat-inclusiv cel de la sfârșitul lanțului dvs. de atingere primește semnal adecvat în limita bugetului respectiv.

Un avertisment din partea echipelor noastre de teren:

Mulți planificatori calculează acel buget de 28 dB până la ultima zecimală, strângând fiecare kilometru pe care îl pot din legătură. Dar în locuri precum Montana sau nordul Scandinaviei, trebuie să luați în considerare pierderile de iarnă.

Am măsurat-o singuri: frigul extrem determină contractarea cablurilor de fibră, iar adaptoarele de-calitate inferioară pot dezvolta mici schimbări fizice care introduc o pierdere suplimentară de 0,5 până la 1 dB, care nu a existat în septembrie. Regula noastră de proiectare este simplă-când calculăm puterea la ultimul ONT dintr-un lanț,construim cel puțin 3dB de marjă rigidă. Dacă matematica arată -26dBm la abonatul final și îl numești bun, ești la un viscol sau la un conector învechit de un apel de service. Nu sacrifica stabilitatea legăturii doar pentru a mai apăsa o singură atingere.

Componentele fizice contează la fel de mult ca și designul optic. Fiecare punct de conectare are nevoie de o carcasă care să protejeze splitter-ul, să furnizeze puncte de conectare pentru cablurile de conectare și să supraviețuiască oricărei condiții meteorologice îi aruncă teritoriul de serviciu.

Pentru implementările în mediul rural, aceasta înseamnă de obicei o evaluare în aer liber-Cutie FDB/FATcu protecție la pătrundere IP55 sau mai mare. Carcasa trebuie să găzduiască un splitter de robinet plus un mic splitter echilibrat (de obicei 1:4 sau 1:8) pentru distribuție locală. Numărul de porturi ar trebui să se potrivească cu clusterul dvs. de abonați cu spațiu pentru câteva piese de rezervă. Și opțiunile de montare trebuie să se potrivească scenariilor dvs. reale de instalare-montarea pe stâlp, montarea pe șuvițe sau montarea pe perete, în funcție de locație.

Am văzut proiecte care s-au poticnit prin specificarea unor incinte care păreau adecvate pe hârtie, dar nu funcționau în domeniu. O cutie evaluată pentru 8 drop-uri de abonat nu ajută dacă nu puteți ruta și gestiona corect cablurile de transfer. O carcasă cu suporturi de-montare-numai pe perete devine o problemă atunci când jumătate din locațiile dvs. de robinet sunt pe stâlpii de utilități.

Când furnizămCutii terminale cu fibră opticăpentru proiecte precum cel din Montana, ne concentrăm pe teren-funcții practice-cum ar fi rutarea internă dedicată pentru modulul de atingere neechilibrat-pentru a ne asigura că caseta rămâne gestionabilă chiar și atunci când clusterele cresc. Ceea ce contează mai mult decât orice produs specific este potrivirea specificațiilor carcasei cu condițiile reale de teren. O cutie de 50 de dolari care nu se etanșează corespunzător împotriva prafului vă va costa mult mai mult în rulouri de camion decât o cutie de 80 de dolari care face treaba corect de prima dată.

O întrebare care apare în mod constant: când are de fapt sens divizarea dezechilibrată în comparație cu a rămâne cu arhitectura tradițională echilibrată?

Răspunsul sincer este că depinde de geometria rută specifică. Dar unele modele se mențin destul de consistent.

Arhitectura de robinet distribuită tinde să câștige atunci când densitatea abonaților scade sub aproximativ 15-20 de case pe traseu-kilometru. La densități mai mari, economiile de fibră se diminuează, deoarece ești deja relativ aproape de majoritatea abonaților, indiferent de locul în care ai pus splitter-ul. La densități mai mici-mai ales atunci când casele se grupează în grupuri separate de porțiuni lungi de drum goale - economiile se agravează rapid.

Lungimea traseului contează și el. Pe traseele scurte sub 5-8 kilometri, complexitatea gestionării mai multor puncte de atingere poate să nu justifice economiile de fibră. Pe traseele lungi care depășesc 15-20 de kilometri, deseori vă uitați la economii substanțiale care depășesc cu ușurință costurile suplimentare de planificare și componente.

Când să renunțăm la arhitectura dezechilibrată-aprecierea noastră sinceră:

Uite, ne place această abordare și o recomandăm des. Dar există situații în care ar trebui să rămâneți cu modelele tradiționale echilibrate 1:32 sau 1:64:

1. Zone de creștere suburbană „Wildfire”.Dacă traseul tău trece printr-un teren care urmează să aibă o dezvoltare majoră de locuințe în următorii trei ani, un lanț de robinet dezechilibrat se va satura rapid. Extinderea mai târziu înseamnă fie re-proiectarea întregului buget optic, fie rularea infrastructurii paralele. Nici distracție. În aceste cazuri, flexibilitatea unei arhitecturi echilibrate-în care poți doar să aprinzi porturi de splitter neutilizate-merită costul suplimentar al cablului.

2. Echipajele dvs. de întreținere nu sunt confortabile OTDR-.Depanarea unei rețele dezechilibrate este cu adevărat mai dificilă decât o simplă împărțire 1:32. Profilul de pierdere arată ca o scară pe o urmă OTDR și, dacă tehnicienii dvs. de teren știu doar să folosească un localizator vizual de defecțiuni cu lumină roșie-, se vor lupta. Am văzut operatori care adoptă modele de robinete distribuite, apoi petrec șase luni frustrați, deoarece fiecare apel de service durează de două ori mai mult. Dacă echipa dvs. nu este pregătită pentru curba de învățare, plătiți pentru fibra suplimentară și păstrați-vă întreținerea simplă.

CândSplitter echilibrat vs. dezechilibratdevine un apel apropiat, de obicei ne întrebăm: cât de încrezător sunteți în proiecțiile dvs. de creștere a abonaților și cât de calificată este echipa dvs. de teren? Dacă ambele răspunsuri sunt „destul de solide”, dezechilibrul câștigă de obicei la cost. Dacă oricare dintre răspunsuri este „cinstit, nu sunt sigur”, echilibrat vă oferă mai mult spațiu de adaptare.

Testarea și certificarea pentru rețelele dezechilibrate necesită ajustare față de procedurile standard PON. Punctele de divizare multiple creează urme OTDR care arată diferit de arhitecturile tradiționale cu un singur-splitter, iar tehnicienii trebuie să înțeleagă ceea ce văd.

Fiecare atingere apare ca un eveniment de pierdere discret pe o urmă OTDR. Pierderea prin portul de trecere este relativ mică (sub 2 dB pentru majoritatea rapoartelor), în timp ce portul de trecere prezintă o pierdere mai mare corespunzătoare raportului proiectat. Tehnologii care nu sunt familiarizați cu această arhitectură interpretează uneori greșit aceste pierderi așteptate ca defecte.

VIAVI și alți producători de echipamente de testare au adăugat moduri specifice pentru caracterizarea rețelelor de splitter conice/neechilibrate. Conform documentației tehnice VIAVI, produsele lor PON OTDR includ acum „suport pentru splitter neechilibrat” special pentru a răspunde cerințelor de testare ale arhitecturilor de robinet distribuite.

Documentația devine mai critică cu modelele de robinete distribuite. Fiecare carcasă ar trebui să fie etichetată cu raportul său de atingere și pierderea optică cumulată până la acel punct. Când un tehnic răspunde la un apel de service la doi ani după instalare, trebuie să înțeleagă rapid nivelurile de putere așteptate în acea locație, fără a recalcula întregul buget de la zero.

Pentru operatorii de rețea din SUA care urmăresc finanțare federală,FTTH ruralproiectele se califică adesea pentru granturi și împrumuturi USDA ReConnect. Programul a investit peste 5 miliarde de dolari din 2018, aducând banda largă în zonele rurale deservite. Cerințele actuale impun o capacitate de serviciu simetrică de 100 Mbps-la îndemână pentru rețelele GPON sau XGS-PON proiectate corespunzător, indiferent dacă utilizați arhitectură echilibrată sau neechilibrată.

Constrângerea cheie este să demonstrezi că designul tău oferă de fapt servicii adecvate fiecărui abonat. Calculele dvs. de buget optic trebuie să arate o marjă suficientă chiar și în cele mai îndepărtate locații. Arhitectura dezechilibrată nu schimbă cerințele fundamentale de performanță-ci schimbă doar modul în care alocați puterea optică pentru a le îndeplini eficient.

Dacă plănuiți oFTTH ruraldesfășurarea și rutele dumneavoastră arată modelele de abonați împrăștiate, grupate, tipice zonelor agricole, împărțirea dezechilibrată merită o evaluare serioasă. Potențialul de a reduce costurile cablurilor de fibră cu 30-50% afectează direct viabilitatea proiectului, mai ales acolo unde cazul de afaceri este deja strâns.

Cerințele tehnice nu sunt exotice. Ai nevoie de calitateSplitter PLCcomponente cu specificații verificate atât pentru configurații echilibrate cât și neechilibrate. Ai nevoie de evaluare în aer liber-Cutie FDB/FATcarcase adecvate pentru scenariile dvs. de instalare. Și aveți nevoie de o inginerie optică atentă pentru a vă asigura că fiecare abonat primește semnal adecvat.

Ceea ce face diferența între implementările rurale de succes și cele care se confruntă cu probleme nu este, de obicei, tehnologia-ci dacă proiectarea rețelei ține cont de realitățile rurale, mai degrabă decât transplantarea ipotezelor urbane într-un mediu fundamental diferit.

Cel mai valoros prim pas? Hartă locațiile reale ale abonaților și geometria rutei. Alegerea corectă a arhitecturii rezultă din această analiză, nu din aplicarea unui șablon standard. Dacă în prezent cartografiezi un traseu rural și matematica nu se adună, trimite-ne geometria traseului tău. Putem efectua o analiză comparativă rapidă a arhitecturilor echilibrate versus neechilibrate pentru proiectul dvs. specific-fără obligații.Luați legătura cu echipa noastră-acesta este exact tipul de problemă la care ne place să lucrăm.

Referințe

VIAVI Solutions. „Constructia fibrelor, Partea 3: Certificarea PON cu arhitectura splitter neechilibrat.”

Revista ISE. „Soluții FTTH pentru zonele rurale”.

Dezvoltare Rurală USDA. „Programul de împrumut și grant ReConnect”.

Asociația Fibrei Optice. „Divizoare de fibră optică pentru PON”.

Disclaimer privind datele

Procentele de reducere a costurilor, specificațiile optice și exemplele de proiecte reprezintă valori tipice ale industriei și scenarii ilustrative. Exemplul proiectului Montana folosește cifre reprezentative bazate pe modele comune de desfășurare în mediul rural. Rezultatele reale depind de geometria rutei specifice, distribuția abonaților, selecția componentelor și costurile locale de muncă. Valorile pierderilor optice trebuie verificate în raport cu fișele tehnice ale producătorului pentru anumite componente. Cifrele de finanțare USDA bazate pe documentația oficială a programului de la sfârșitul anului 2024.
