Un cablu de corecție SC cu 8-nuclee la MTP/MPO este un ansamblu de cablu care se termină într-un singur conector MTP/MPO cu mai multe-fibră la un capăt și patru conectori SC duplex pe celălalt, care transportă opt fibre optice într-o singură manșă. Servește ca o punte directă între infrastructura optică paralelă de densitate mare-și echipamentele vechi cu terminare SC- - făcându-l unul dintre cele mai practice instrumente pentru rețelele care nu sunt gata să fie rulate și înlocuite, dar care trebuie totuși să treacă la 40G sau 100G.
Dacă instalația dvs. încă mai rulează panouri de patch-uri bazate pe SC-, OLT-uri sau instrumente de testare alături de echipamente de comutare QSFP+ mai noi, acest cablu elimină nevoia de casete intermediare sau panouri adaptoare. Un capăt se conectează direct la un port transceiver QSFP+ SR4; celelalte se îndreaptă spre infrastructura SC duplex existentă. Această directiune este ceea ce îl face valoros - și ceea ce îl face diferit de cablurile MTP-la-de întrerupere mai obișnuite, care domină majoritatea cataloagelor de centre de date.
De ce contează numărul de 8 fibre în cablarea modernă
Industria fibrei optice a trecut treptat de la arhitectura de bază-12 la arhitectura de bază-8 și din motive întemeiate. Un transceiver standard QSFP+ sau QSFP28 utilizează patru benzi pentru transmisie și patru benzi pentru recepție - opt fibre în total. Când instalați un cablu trunk MTP cu 12 fibre pentru o aplicație QSFP, patru fibre din centrul conectorului rămân neutilizate. Într-o implementare pe scară largă cu sute de legături, acea fibră inactivă se adaugă la o investiție irosită semnificativă.
UnCordon de corecție din fibră SC la MTP/MPO cu 8 nucleese aliniază perfect cu utilizarea reală a fibrelor optice 40GBASE-SR4 și 100GBASE-SR4. Fiecare fibră transportă trafic. Fără risipă, fără șuvițe moarte care să vă aglomereze documentația. Cablajul de bază-8 se adaptează, de asemenea, perfect la configurațiile standard de porturi de comutator - majoritatea șasiurilor au un număr de porturi în multipli de patru (plăci de linie cu 16 porturi, 32 de porturi), care se mapează curat pe conectorii MTP cu 8 fibre, fără fibre orfane.

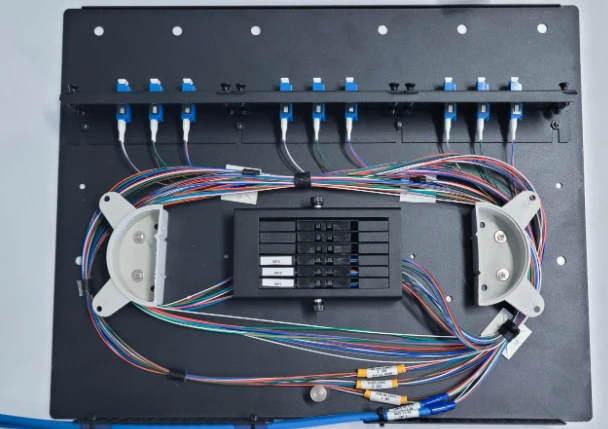

Conectarea rețelelor SC vechi la optica paralelă
Aici este locul în care cablul de rupere SC-to-MTP/MPO își câștigă păstrarea. Conectorii SC au dominat cablurile pentru întreprinderi și telecomunicații timp de peste două decenii. O mulțime de rețele de campus, capete de televiziune CATV, facilități guvernamentale și birouri centrale ale operatorului încă mai au rând după rând de panouri de corecție SC. Schimbarea întregii infrastructuri la LC doar pentru a accesa viteze 40G este costisitoare și perturbatoare.
În schimb, un cablu de 8-fibră MTP-la SC breakout vă permite să conectați un port 40G QSFP+ direct la patru porturi SC duplex existente. Fiecare pereche SC gestionează o bandă 10G, astfel încât un singur transceiver QSFP+ se desprinde efectiv în conexiuni 4×10G peste instalația dumneavoastră SC existentă. Aceeași logică se aplică transceiverelor 100G QSFP28 SR4 care se împart în benzi de 4×25G. Vă păstrați investiția în cablare în timp ce accesați densitatea lățimii de bandă a opticii paralele.
Acesta nu este un scenariu de nișă. Operatorii de telecomunicații care rulează o infrastructură SONET/SDH veche pe conectori SC, campusuri universitare cu structuri vechi ale clădirilor terminate SC-și facilități de difuzare conectate cu fibră SC pentru transportul video, toate se confruntă cu această situație. Cablul SC cu 8 nuclee la MTP/MPO le oferă o cale de migrare care nu necesită o actualizare a stivuitorului.
Înțelegerea configurației polarității pentru legăturile SC-la-MTP
Polaritatea este unul dintre cele mai frecvente puncte de defecțiune în cablarea MTP/MPO, iar obținerea corectă la o întrerupere SC nu face excepție. Pentru un ansamblu standard de 8-fibre SC la MTP/MPO, polaritatea de tip B (Metoda B conform TIA-568) este alegerea implicită pentru aplicațiile transceiver QSFP. Într-o configurație de tip B, poziția fibrei 1 la un capăt se mapează cu poziția 8 a fibrei la celălalt - o inversare completă a matricei care asigură alinierea fibrelor de transmisie cu fibrele de recepție de-a lungul conexiunii.
Polaritatea de tip A (direct-prin) este mai puțin obișnuită în scenariile de întrerupere și este de obicei rezervată pentru conexiunile trunchi-la-la care casetele se ocupă de flip-ul Tx/Rx. Tipul C (pereche-inversată) este o configurație de specialitate utilizată cu modele specifice de cablare structurată bazate pe casete-. Cu excepția cazului în care documentația dvs. de infrastructură specifică altfel, Tipul B este alegerea sigură pentru aplicațiile direct transceiver-la-SC breakout. Confirmarea polarității înainte de a comanda previne scenariul frustrant al unei instalații curate care pur și simplu nu va trece lumina.
Monomod vs. Multimod: potrivirea tipului de fibră la distanța aplicației
Cordonul de corecție SC la MTP/MPO cu 8 nuclee este disponibil atât în variante monomod (OS2, 9/125μm) cât și în variante multimod (OM3 50/125μm, OM4 50/125μm). Alegerea depinde de tipul transceiver-ului și de cerințele de acoperire.
Pentru aplicațiile multimode, fibra OM3 acceptă 40GBASE-SR4 până la 100 de metri și 10GBASE-SR până la 300 de metri. OM4 extinde acele distanțe cu - 150 metri la 40G SR4 - și oferă aproape dublul lățimii de bandă modală efectivă la 850 nm (4700 MHz·km față de {. 2000 MHz·km). Dacă construiți noi rulări orizontale în interiorul unui centru de date, costul incremental al OM4 față de OM3 merită din plin-probarea viitoare. Pentru o comparație mai profundă agrade de fibre multimodale de la OM1 la OM5, fiecare generație reprezintă o creștere măsurabilă a densității lățimii de bandă și a lungimii legăturii acceptate.
Fibra OS2 singlemode este alegerea pentru aplicațiile cu -cu acoperire mai lungă - 100GBASE-PSM4 pe distanțe de până la 500 de metri sau 40GBASE-PLR4 care atinge 10 km. Implementările de coloana vertebrală guvernamentală și campus care se întind în mai multe clădiri au nevoie de obicei de un singur mod, mai ales când panourile de corelare SC de la capătul îndepărtat au fost instalate inițial pentru aplicații de telecomunicații-de lungă durată.
Scenarii cheie de implementare
Migrare la centrul de date 10G-la-40G
O instalație care rulează transceiver 10G SFP+ peste panouri de corelare terminate SC-poate upgrade stratul coloanei vertebrale la 40G QSFP+ fără a re-termina un singur panou. Cablul cu 8 nuclee SC la MTP/MPO conectează portul QSFP+ direct la patru porturi SC duplex, fiecare transportând o bandă 10G. Această cale de migrare necesită zero modificări ale cablurilor orizontale existente.
Interconectarea biroului central de telecomunicații
Birourile centrale mențin adesea cadre de distribuție optice bazate pe SC-care au fost în funcțiune de ani de zile. Conectarea noilor echipamente DWDM sau ROADM cu interfețe MTP/MPO la acele cadre existente necesită un breakout care vorbește ambele limbi ale conectorilor. Ansamblul cu 8 nuclee se ocupă de acest lucru fără o casetă intermediară, economisind 1U spațiu de rack per punct de conectare.
Broadcast și transport A/V
Instalațiile profesionale de difuzare folosesc frecvent fibra SC pentru transportul video necomprimat între studiouri și camere de control. Când adăugați routere video bazate pe IP-cu porturi QSFP, cablul de întrerupere SC la MTP/MPO integrează în mod curat noile echipamente în instalația de fibră existentă.
Medii de testare și de laborator
Laboratoarele de testare a rețelei mențin adesea o combinație de tipuri de conectori pentru diferite generații de echipamente. Un cablu de corecție SC la MTP/MPO cu 8-nuclee le permite inginerilor să coreleze între instrumentele de testare vechi cu porturi SC și seturi de testare mai noi cu mai multe fibre fără a căuta adaptoare.
Considerații privind calitatea conectorului și pierderea inserției
Bugetele de pierdere de inserție se îngustează pe măsură ce crește viteza conexiunii. La 40G și 100G, fiecare zecime de decibel la fiecare punct de conectare afectează marja de legătură. Conectorii MTP standard de calitate -de obicei prezintă o pierdere de inserție maximă mai mică sau egală cu 0,50 dB per pereche cuplată, în timp ce conectorii MTP de elită/pierdere-scăzută o reduc la Mai puțin sau egală cu 0,35 dB (0,15 dB tipic). Capătul SC al breakout-ului ar trebui să mențină mai puțin sau egal cu 0,30 dB per conector.
Pentru legături solicitante cu mai multe-hop-uri, specificând conectori MTP cu pierderi- reduse peCordon de corecție cu fibră multimod MTP/MPOsfârșitul merită prima. Fiecare cablu ar trebui să fie livrat cu datele de testare individuale - 3D verificarea prin interferometrie a geometriei ferulei la minimum. Dacă furnizorul dvs. nu poate furniza documentația de testare pe-cablu, acesta este un semnal roșu care merită investigat înainte de a vă angaja la o comandă de achiziție.
Curățarea conectorului contează la fel de mult ca și calitatea conectorului. O singură virolă contaminată pe un conector MTP cu 12-fibre poate adăuga 1–2 dB de pierdere în exces în întregul ansamblu. Aparatele de curățare a bobinelor specifice MTP-dedicate ar trebui să fie echipament standard în orice unitate care implementează cabluri cu mai multe fibre. PăstrareaAdaptoare pentru fibră optică MTP/MPOpraful-acoperit atunci când nu este utilizat este un obicei simplu care previne un număr surprinzător de apeluri de depanare.
Alegeți între cablu rotund, cablu oval și bandă goală
Ansamblul cu 8 nuclee SC la MTP/MPO vine în trei opțiuni de jachetă, iar alegerea se referă mai mult la mediul fizic de rutare decât la performanța semnalului.
Cablul rotund (de obicei cu diametrul de 3,0 mm, manta LSZH sau PVC) este implicit pentru majoritatea aplicațiilor pentru centre de date. Se direcționează curat prin inelele standard de gestionare a cablurilor și organizatoarele verticale, iar construcția sa robustă se ocupă de manipularea repetată în timpul mutărilor, adăugărilor și modificărilor.
Cablul oval (plat) funcționează bine în instalații sub podea sau în jgheaburile orizontale strânse pentru cabluri, unde înălțimea de stivuire verticală este limitată. Cablul cu bandă goală oferă densitate maximă pentru zonele de corecție cu densitate ultra{-înaltă-, dar schimbă durabilitatea mecanică - este cel mai potrivit pentru instalări permanente în interiorul casetelor sau panourilor de corecție unde cablul nu va fi deranjat odată trasat.
Cum se compară cu cablurile MTP-la-LC Breakout
Configurația de breakout mult mai comună este MTP la LC, pur și simplu pentru că LC a devenit conectorul duplex dominant în centrele de date moderne. Deci, de ce ai apela la o evaziune SC în schimb? Compatibilitatea cu infrastructura instalată este factorul decisiv. Dacă instalația dvs. s-a standardizat deja pe LC, nu există niciun avantaj pentru o evaziune SC. Dar dacă conectorii SC sunt ceea ce se află în perete, în panoul de corecție sau pe echipament, atunciInteroperabilitatea conectorului SC cu sistemele multi-fibră MTP/MPOprintr-un ansamblu breakout este calea cea mai rapidă către o lățime de bandă mai mare fără recablare.
Conectorii SC păstrează, de asemenea, avantaje în anumite aplicații: virola lor mai mare de 2,5 mm oferă o suprafață puțin mai mare pentru contactul fizic, sunt mai ușor de manipulat cu mâinile înmănuși în medii industriale și rămân conectorul standard în echipamentele FTTH OLT în multe regiuni.
Întrebări frecvente
Î: Pot folosi un cablu de corecție SC cu 8 nuclee la MTP/MPO pentru conexiuni 100G?
A: Da. Un transceiver 100GBASE-SR4 QSFP28 utilizează patru benzi paralele 25G pe opt fibre - exact ceea ce oferă acest cablu. Fiecare pereche duplex SC poartă o bandă 25G. Pentru aplicațiile monomod 100G PSM4, specificați o versiune OS2 a ansamblului.
Î: Ce tip de polaritate ar trebui să comand pentru aplicațiile transceiver QSFP+?
A: Polaritatea de tip B (Metoda B) este standardul pentru conexiunile directe QSFP. Efectuează o inversare completă a matricei de fibre, astfel încât pozițiile de transmisie la capătul MTP să se alinieze cu pozițiile de recepție de la capătul SC. Cu excepția cazului în care designul dvs. de cablare structurată solicită în mod explicit Tipul A sau Tipul C, comandați Tipul B.
Î: Am nevoie de un conector MTP masculin sau feminin la capătul cu mai multe-fibră?
R: MTP femelă (fără fixare) este configurația standard pentru conectarea la transceiver-uri QSFP și la majoritatea adaptoarelor de patch panel, care folosesc conectori masculin (fixați). Comandați femeie, cu excepția cazului în care documentația specifică a echipamentului dumneavoastră prevede altfel.

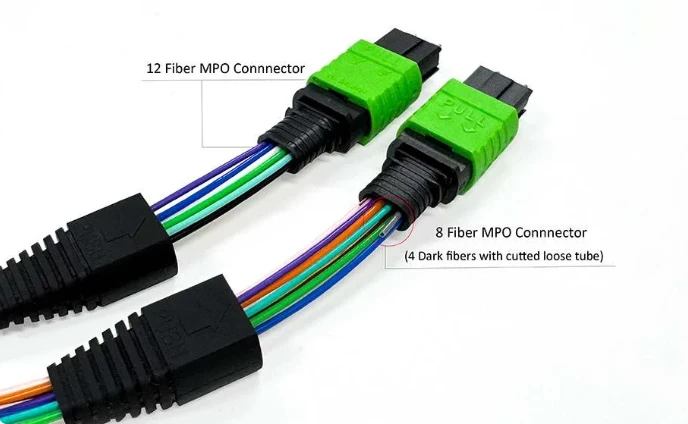

Î: Un conector MTP cu 8 fibre este același cu un MPO standard cu 12 fibre?
R: Un MTP cu 8-fibră utilizează aceeași carcasă fizică a conectorului MPO-12, dar populează numai cele opt poziții exterioare ale fibrei (1–4 și 9–12), lăsând cele patru poziții goale. Este compatibil mecanic cu adaptoarele MPO standard cu 12 fibre. Diferența cheie este utilizarea fibrelor - un ansamblu cu 8 fibre elimină cele patru fibre neutilizate care ar sta întunecate într-o aplicație QSFP.
Î: Ce rating de jachetă am nevoie pentru instalațiile Plenum?
R: Pentru cablarea care trece prin spațiile de manipulare a aerului-(deasupra tavanelor, sub podelele înălțate în zonele cu plen-), specificați manta OFNP (Optical Fiber Nonconductive Plenum). Pentru coloanele verticale între etaje, OFNR (Riser) este suficientă. LSZH (Low Smoke Zero Halogen) este standardul pentru majoritatea mediilor internaționale de centre de date și este necesar în multe instalații europene și asiatice. Codul local de construcție dictează cerința minimă.
