Cablu de corecție din fibră în aer liber pentru FTTA: Ghid de selecție onest al furnizorului

Un cablu de fibră patch pentru exterior pentru FTTA (Fiber to the Antenna) este un ansamblu robust de fibră optică, rezistent la intemperii, care conectează unitățile de bandă de bază (BBU) la nivelul solului la unități radio la distanță (RRU) montate pe turnuri celulare. Aceste cabluri folosesc conectori impermeabili cu clasificare IP67-{3}} de obicei PDLC, ODVA, NSN Boot sau FullAXS - și sunt construite cu mantale LSZH sau TPU rezistente la UV pentru a supraviețui ani de expunere în aer liber. Dacă instalați stații de bază 4G LTE sau 5G, cablul de corelare FTTA în aer liber pe care îl alegeți determină în mod direct fiabilitatea conexiunii, calitatea semnalului și cât de des trebuie să urce echipajul dvs. înapoi în turn.

De ce FTTA a înlocuit coaxial - și de ce este cel mai important cablul de corecție

Trecerea de la circuitele de alimentare coaxiale la arhitectura FTTA bazată pe fibră-nu a fost opțională. A fost forțat de fizică. Cablurile coaxiale tradiționale dintre adăpostul unei stații de bază și antena acesteia pierd o putere substanțială a semnalului RF la distanță, cu porțiuni practice limitate de obicei la aproximativ 100 de metri. Cablul de fibră optică transportă semnale de la 10 la 20 de kilometri cu pierderi neglijabile. Într-un aspect FTTA, RRU se află lângă antenă și gestionează conversia digital-în-analogică pe-site-ul. Fibră care trece de la sol până la vârful turnului este legătura frontală, iar cablul de corelare exterior este punctul final de cuplare - singura componentă care este conectată, deconectată, deteriorată și solicitată mai mult decât orice altă parte a căii de fibră.

De aceea, din punct de vedere al producției și al furnizării, cablurile de corelare FTTA pentru exterior generează mai multe întrebări RMA decât aproape orice alt produs cu fibră pasivă. Cablul în sine eșuează rar. Ceea ce eșuează este etanșarea conectorului, integritatea armurii într-un punct de tensiune sau partea de capăt - aproape întotdeauna pentru că a fost specificat cablul greșit pentru mediu sau cablul potrivit a fost instalat greșit.

Ce face un cablu FTTA în aer liber diferit de un cablu de corecție standard

Un jumper duplex standard de interior LC-la-LC nu ar dura o lună pe faţa unui turn. Diferențele sunt structurale, nu cosmetice.

Corpul cablului dintr-un ansamblu FTTA în aer liber adecvat este de obicei o construcție de tip GYFJH-de 5,0 mm sau 7,0 mm: două miezuri de fibră cu un singur mod-(fibră insensibilă la îndoire-G.657.A1 sau G.657.A2) înconjurate de elemente de rezistență din fire de aramid, un tub de rezistență al firului de aramid și un tub de rezistență la strivire din fire de oțel în spirală. LSZH sau TPU. LSZH îndeplinește cerințele de{10}}ignifugare pentru telecomunicații fără a elibera vapori toxici. TPU este mai rezistent împotriva abraziunii și a flexiunilor repetate -, în general, îl recomandăm pentru instalațiile în care cablul este direcționat prin conducte strânse sau tras în jurul elementelor structurale ascuțite ale turnului.

La fiecare capăt, o carcasă de conector impermeabilă cuprindeConector fibră optică duplex LCinterfata. Carcasa se cuplează cu un adaptor de perete corespunzător pe RRU sau cutia de joncțiune, iar mecanismul de blocare comprimă o garnitură de inel O-pentru a obține protecție IP67 la pătrunderea - ceea ce înseamnă etanșeitate completă-la praf și rezistență la imersarea temporară în apă de până la un metru.

Cele patru sisteme de conectori pe care le veți întâlni de fapt

Aceasta este secțiunea în care cei mai mulți cumpărători greșesc, așa că merită să-și petreci timp. Conectorii FTTA pentru exterior nu sunt interschimbabili. Dacă comandați un tip greșit, cablul dvs. nu se poate conecta fizic cu portul capului radio - și vedem că acest lucru se întâmplă mai des decât îi place să admită oricui din industrie.

PDLC (Push-Pull Duplex LC)este interfața dominantă pentru ZTE, Huawei și o mare parte a implementărilor globale. O pereche standard de virole LC duplex se află în interiorul unei carcase metalice cilindrice cu un guler de blocare prin împingere-tragere. Instalarea este simplă: aliniați canalul cheie, împingeți până când se aude un clic, strângeți manual-piulița exterioară. Ansamblurile PDLC sunt conforme cu IEC 61754-20 și se potrivesc cu orice adaptor LC standard odată scos din carcasa exterioară. Pentru majoritatea modelelor de macrocelule, PDLC oferă cel mai bun echilibru între cost, timp de livrare și funcționalitate pe teren. Este, de asemenea, tipul de conector pe care îl livrăm cel mai frecvent.

ODVA (Adaptor variabil pentru exterior)respectă IEC 61076-3-106 și este adoptat pe scară largă de către Nokia, Samsung și site-urile partajate cu mai multe-furnizor -, în special în America de Nord și Europa, unde interoperabilitatea pe mai multe-platforme este o cerință de achiziție. ODVA acceptă trei interfețe interne: duplex LC (ODVA-DLC), simplex SC (ODVA-SC) și multi-fibre MPO (ODVA-MPO). Carcasa circulară etanșă este mai voluminoasă decât PDLC, dar se descurcă extrem de bine la vibrații, ceață de sare și testele de șoc termic.

NSN Booteste un design Nokia-heritage: o cizmă flexibilă din cauciuc peste un conector duplex LC standard cu un inel de cuplare filetat. Este mai ușor și mai compact, ceea ce îl face popular pentru celulele mici de pe acoperiș și cursele hibride interioare/exterioare. Schimbul-este real, totuși. Garnitura de cauciuc se degradează mai repede la expunerea susținută la UV, comparativ cu o carcasă complet metalică. Pentru site-urile turn din deșert sau climat tropical, de obicei îndreptăm clienții către PDLC sau ODVA.

FullAXSa fost dezvoltat în principal pentru platformele Ericsson Radio System. Carcasa dreptunghiulară push-pull permite operarea cu o singura-mână, cu mănuși, iar capacul de praf integrat protejează partea de capăt dintre conexiuni. Dacă lucrați la un turn echipat-Ericsson sau la un site-RAN partajat care include radiouri Ericsson, FullAXS este probabil specificat în manualul de instalare.

Cea mai frecventă greșeală de comandă pe care o vedem: un client trimite un RFQ pentru „cabluri patch-uri LC pentru exterior pentru FTTA” fără a specifica sistemul de conectare. Este ca și cum ai comanda anvelope fără a specifica modelul șuruburilor. Confirmați întotdeauna tipul de port RRU - PDLC, ODVA, NSN sau FullAXS - înainte de a cota sau de a cumpăra.

Specificații care separă un cablu bun de un cablu problematic

• Tipul fibrei:Modul unic-G.657.A1 este standardul. G.657.A2 permite curbe mai strânse (raza minimă de 7,5 mm față de . 10 mm) și merită specificat pentru incinte de turn-superioare închise.
• Diametrul exterior al cablului:5,0 mm pentru curse mai scurte, mai puțin expuse, unde flexibilitatea contează. 7.0 mm pentru tracțiuni de turn vertical care depășesc 30 de metri -, marja de tracțiune adăugată nu este opțională la acele lungimi.
• Rezistență la tracțiune:500 N minim-pe termen scurt. Evaluăm ansamblurile noastre la 600 N, ceea ce oferă spațiu semnificativ în timpul tragerii turnului, unde greutatea cablului și sarcina vântului se combină.
• Rezistenta la strivire:1000 N/100 mm este bine pentru conducta protejată. Pentru cablurile legate direct de oțel turn, specificați 2000 N/100 mm - căderea de gheață, uneltele și călcarea accidentală-în timpul întreținerii sunt toate pericole reale.
• Pierdere de inserție:Ansamblul finalizat, inclusiv ambii conectori, ar trebui să măsoare sub 0,3 dB per pereche cuplată. Fiecare cablu pe care îl livrăm include un raport individual de testare din fabrică care verifică acest lucru.
• Temperatura de functionare:-40 de grade până la +70 grade este linia de bază. Siturile deșertice sau ecuatoriale ar trebui să specifice ansamblurile evaluate cu +85 grade.
• Evaluare IP:IP67 este podeaua industriei. IP68 este recomandabil pentru intrările în bolți-la sol sau turnuri de coastă unde pulverizarea sărată și contactul prelungit cu umiditatea sunt de rutină.

O notă despre specificații care de multe ori este trecută cu vederea: materialul tubului blindat. Armura din oțel inoxidabil își menține integritatea în medii de coastă, cu umiditate ridicată-și industriale. Armura din oțel carbon placată cu zinc-este mai ieftină, dar se poate coroda în doi până la trei ani în aer-încărcat cu sare. Dacă vă desfășurați în apropierea unei linii de coastă sau într-o zonă cu industrie grea-, întrebați furnizorul în mod specific ce material de blindaj este utilizat.

Greșeli de instalare care generează cele mai multe randamente de câmp

Urmărim cererile de garanție și datele RMA pe linia noastră de produse FTTA pentru exterior. Trei modele de eșec reprezintă majoritatea returnărilor - și niciunul dintre ele nu este defecte de fabricație.

Fețe terminale contaminate la împerecherea inițială.O singură particulă de praf de pe vârful virolei LC poate crește pierderea de inserție cu 0,5 dB sau mai mult. Pe o platformă turn cu vânt, resturile aterizează pe o suprafață expusă în câteva secunde. Remedierea este simplă, dar ne-negociabilă: curățați fiecare capăt cu un produs de curățare cu un-clic sau cu un șervețel IPA fără scame-, imediat înainte de împerechere și păstrați capacele de praf până în momentul final. Numai aceasta ar elimina aproximativ o treime din plângerile „cu pierderi mari” pe care le primim.

Încălcări ale razei de îndoire în timpul trasării cablurilor.Instalatorii fac uneori coturi ascuțite de 90 de grade pentru a dirija cablul în jurul elementelor structurale sau în carcase. Pierderea rezultată din macrobend poate să nu apară imediat pe o urmă OTDR, dar se înrăutățește pe măsură ce ciclul de temperatură obosește stratul de fibre în lunile următoare. Pentru un cablu FTTA de 7,0 mm, mențineți o rază de îndoire statică de cel puțin 70 mm (10× OD cablu) și o rază de îndoire dinamică de 140 mm în timpul tragerii.

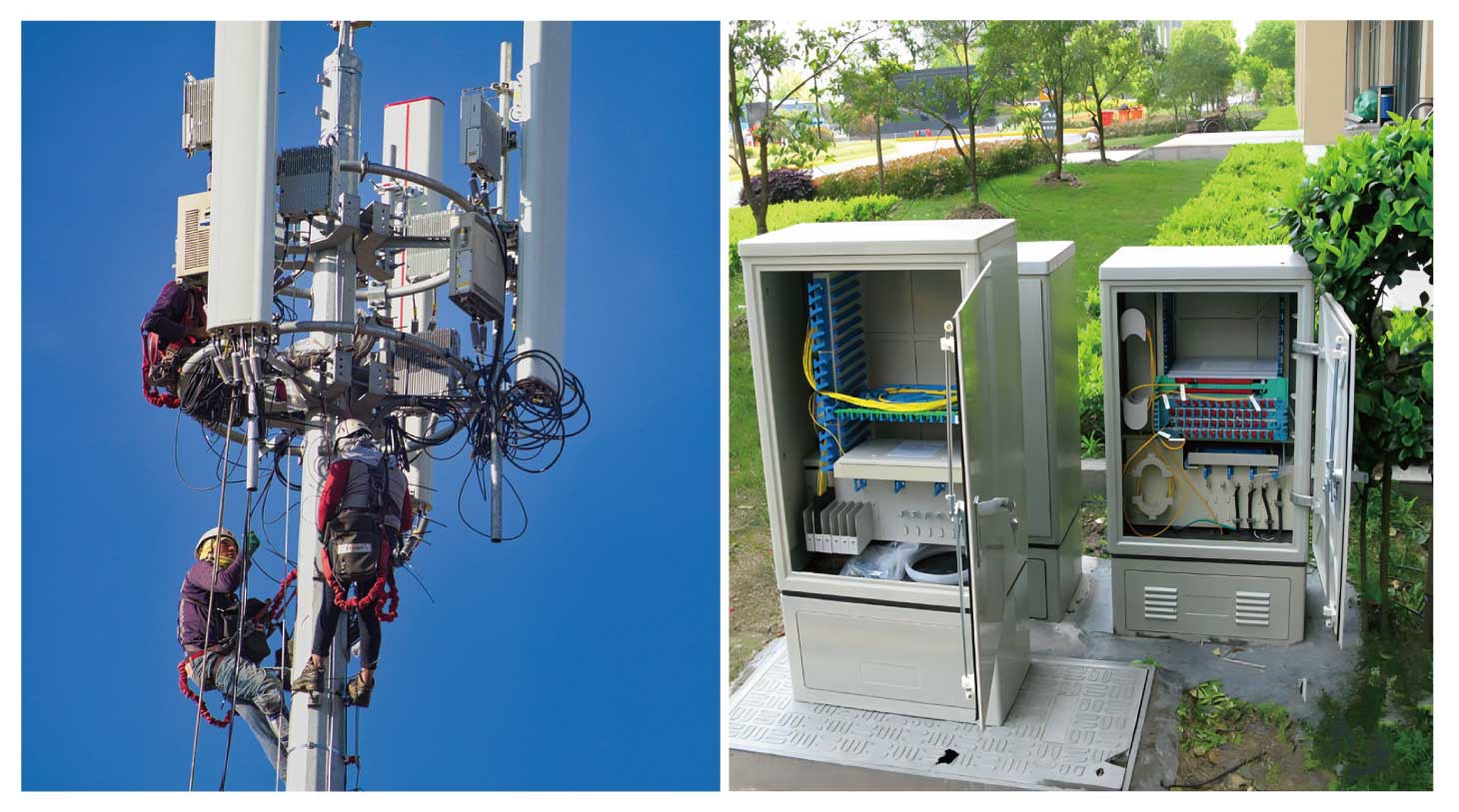

Suport cablu inadecvat pe turn.Dispozitivele de cablu nesuportate între punctele de atașare acționează ca pânze de vânt. Tensiunea mecanică ciclică se concentrează lapunctul de terminare a conectorului, accelerând crăpătura de oboseală în tubul de blindaj. Fixați cablurile pe turnul de oțel utilizând legături din oțel inoxidabil clasificate UV-la intervale nu mai mari de un metru. Pe site-urile de pe acoperiș, treceți prin conducte rezistente la intemperii ori de câte ori este posibil.

Cum să alegeți secvența de decizie a cablului de corecție FTTA în aer liber - potrivită

Mai degrabă decât o listă de verificare generică, iată ordinea de decizie reală care evită cele mai frecvente erori de specificare:

Pasul 1: Identificați portul conectorului RRU.Verificați fișa tehnică a echipamentului sau ghidul de instalare. Acest lucru vă oferă tipul de conector - PDLC, ODVA, NSN Boot sau FullAXS. Nu presupuneți doar pe baza mărcii furnizorului; unii operatori specifică conectori non-implificiți în standardele lor de implementare.

Pasul 2: Măsurați traseul de traseu, nu doar distanța-în linie dreaptă.Un turn de 60-metri nu înseamnă un cablu de 60 de metri. Luați în considerare cursele orizontale în interiorul adăpostului, poteca de-a lungul faței turnului, inclusiv ocolurile în jurul obstacolelor și o buclă de serviciu de 1 până la 2 metri la capătul RRU. Comandați lungimea personalizată exactă - bobinele în exces creează pierderi inutile de inserție și captează vântul.

Pasul 3: Potriviți diametrul cablului la mediul mecanic.5,0 mm pentru curse protejate sau scurte. 7.0 mm pentru turnuri expuse-față de rulare peste 30 de metri unde sarcina de tracțiune în timpul instalării este un factor.

Pasul 4: Confirmați condițiile de mediu.Coastă sau industrială? Specificați armura din oțel inoxidabil și IP68. Turnul interior standard? Armura placată cu zinc-și IP67 sunt de obicei suficiente. Interval de temperatură extrem? Verificați că materialele mantalei și etanșării conectorului sunt evaluate corespunzător.

Pasul 5: Solicitați o probă cu raport de testare înainte de a comanda volumul.Măsurați pierderea de inserție pe-site-ul cu propriul dvs. echipament. Inspectațiadaptor fibră opticăinterfață de împerechere pentru concentricitate și geometria feței finale. Un furnizor care se opune trimiterii unui eșantion testat nu este un furnizor pe care îl doriți pentru o lansare de turn cu 500 de cabluri.

5G Fronthaul și ce înseamnă pentru selecția cablurilor

5G NR și noul standard 5G-avansat nu schimbă fizica fundamentală a cablurilor de corelare FTTA pentru exterior, dar schimbă scara. Rețelele masive de antene MIMO cu configurații 32T32R sau 64T64R necesită mai multe perechi de fibră pe sector decât radiourile vechi 2T2R. Unele unități de antenă active necesită acum opt sau douăsprezece porturi de fibră, ceea ce împinge cererea de ansambluri-sauSplitter fibră optică PLCdistribuție la baza turnului.

Densificarea celulelor mici - în special în spectrul C-Band și mmWave - multiplică, de asemenea, punctele finale. O implementare urbană densă poate instala 50 până la 100 de noduri de celule mici pe kilometru pătrat, fiecare necesitând un cablu de corelare duplex în aer liber pre-terminat. La acel volum, ansamblurile plug-and-play cu date de testare verificate-din fabrică devin esențiale pentru menținerea programului de implementare.

Există, de asemenea, un interes din ce în ce mai mare pentru cablurile hibride FTTA/PTTA care combină conductorii de fibră și curent continuu într-o singură manta, reducând numărul total de cabluri de pe turn. Acestea merită să fie evaluate pentru noile versiuni -, dar necesită o verificare atentă a compatibilității atât cu intrarea de alimentare a capului radio, cât și cu interfața cu fibră, așa că nu reprezintă încă o scădere-în înlocuirea fibrei și a circuitelor de alimentare separate pe fiecare site.

Unde cablul de corecție în aer liber se întâlnește cu restul căii de fibră

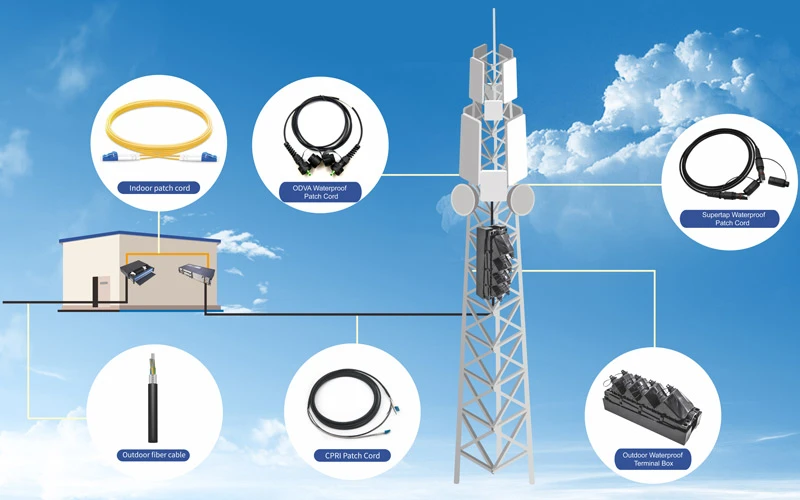

La baza turnului, cablurile de corelare FTTA de exterior se termină de obicei într-un interior rezistent la intemperiicutie terminală fibră optică- punctul de tranziție dintre cablul de corecție a turnului-față și fibra portbagajului interior care se conectează înapoi la BBU. O cutie de borne specificată corespunzător acceptă porturi de conector impermeabile la exterior și adaptoare standard LC sau SC în interior, cu tăvi de îmbinare și detensionare pentru cablul trunchiului de intrare.

Pentru un macrosite obișnuit cu trei-sectoare cu doi operatori pe sector, planificați cel puțin șase porturi de fibră duplex. Specificați caseta cu spațiu liber pentru opt sau doisprezece pentru a evita nevoia de a schimba carcasele atunci când operatorul adaugă un purtător sau face upgrade la un radio cu număr mai mare de-fibră-. IP65 este ratingul minim pentru carcasă în sine; IP68 este de preferat la nivelul solului în regiunile predispuse la inundații.

Unic-Mod vs. Multimod: Nu există nicio dezbatere pentru FTTA

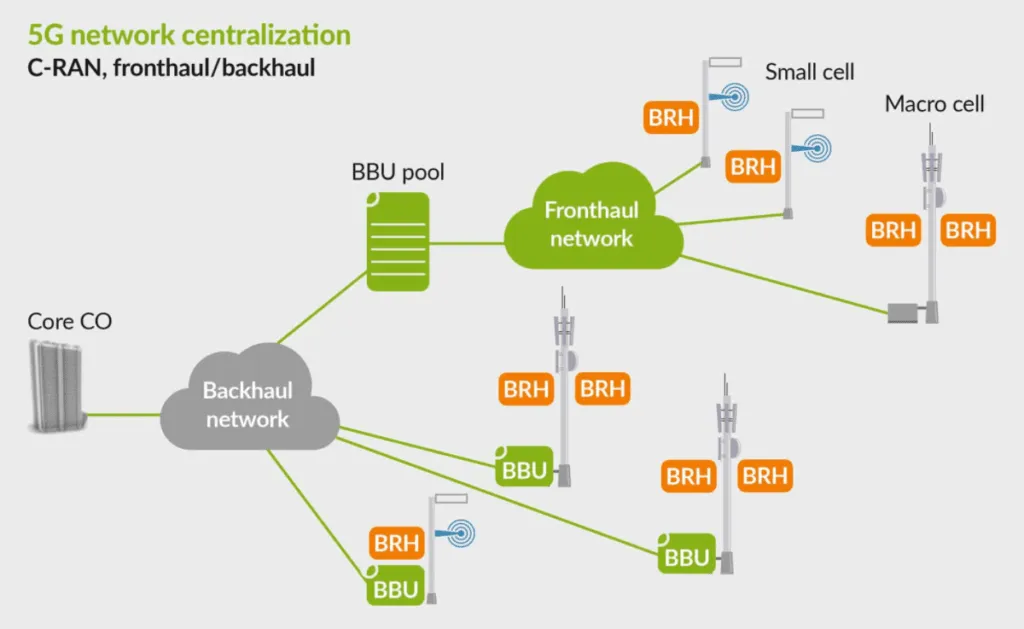

Fiecare furnizor important de echipamente specifică fibră cu un singur{0}mod pentru FTTA fronthaul. Motivele sunt distanța și spațiul de bandă. Un turn macro ar putea fi de 200 de metri; o arhitectură C-RAN cu bazine BBU centralizate se poate întinde pe câțiva kilometri. Fibra OS2 cu modul unic-la 1310 nm se ocupă de toate acestea cu o atenuare sub 0,35 dB/km. Multimodul nu poate. Diferența de cost pe-metru între cablul de exterior mono-și multimod este neglijabilă. Pentru orice versiune FTTA nouă, modul unic-G.657.A1 este singura recomandare care merită făcută.
